ЗУБР 750 Вт, 13 мм, вертикально - сверлильный станок, Профессионал (ВСС-П750)
Профессиональный сверлильный станок для точных работ. Быстрое и качественное сверление отверстий в различных материалах (при установке соответствующих типов сверл). Быстрозажимное устройство позволяет надёжно фиксировать даже круглые заготовки, обеспечивая высокую точность выполняемых отверстий. Лазерный указатель точно указывает точку вхождения сверла в материал, обеспечивая быстрое получение точного результата
Преимущества
- Электронная регулировка частоты вращения шпинделя

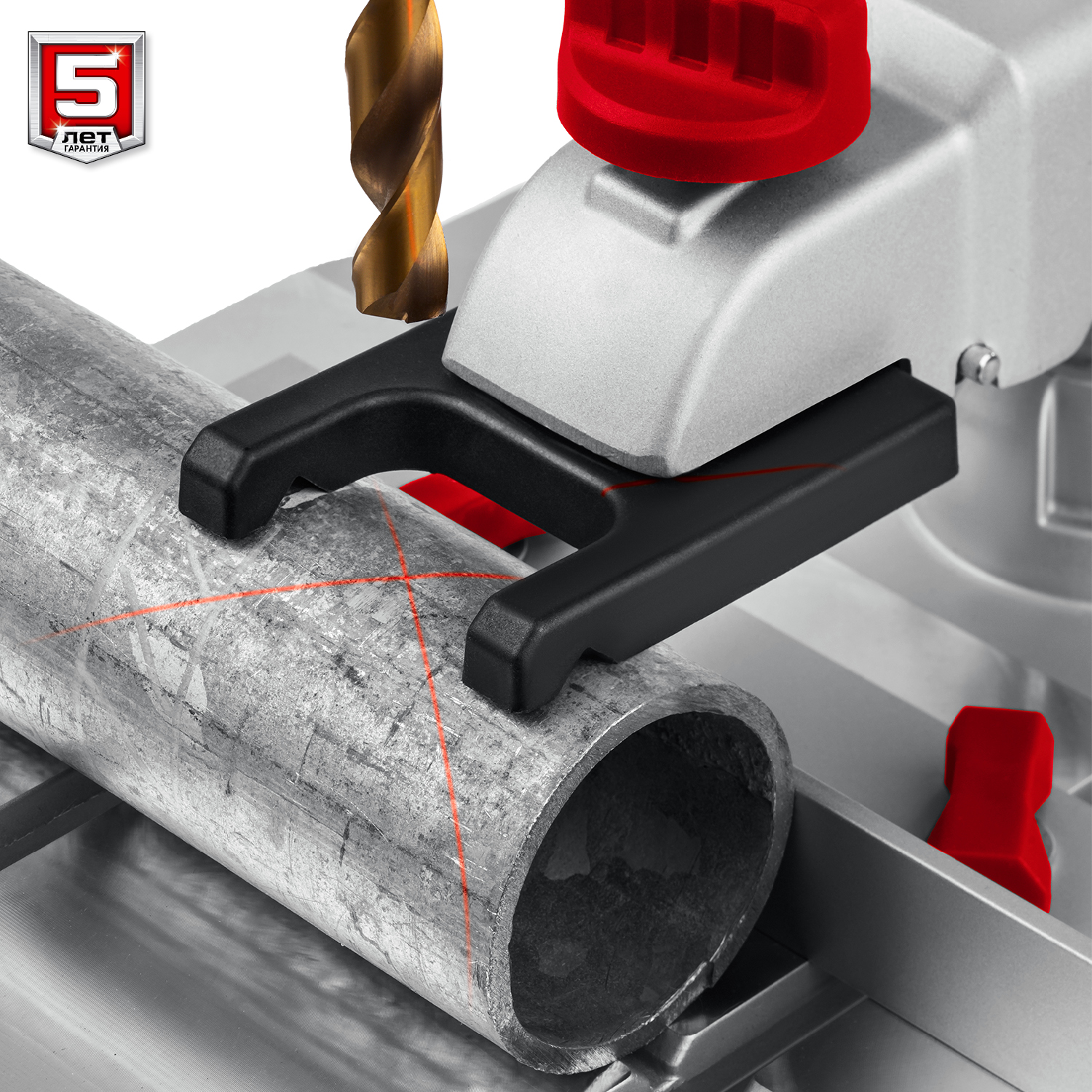

- Лазерный указатель оси выполняемого отверстия
- Поддержание оборотов под нагрузкой
- Быстрозажимные тиски
- Возможность сверления на заданную глубину
- Прозрачный кожух для защиты оператора от стружки при сверлении
Использование
Для выполнения отверстий в заготовках из различных материалов (при установке соответствующих типов сверл)
| Частота вращения шпинделя, об/мин | 500-2600 |
| Число скоростей | 1 |
| Тип патрона | кулачковый |
| Габариты, см | 32х26х63 |
| Масса изделия, кг | 8 |
| Масса в упаковке, кг | 9.5 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | ~ 220-24/50 |
| Мощность, Вт | 750 |
| Режим работы | S2, 20 мин |
| Лазерный указатель | да |
| Диаметр сверла, мм | 1.5-13 |
| Ход шпинделя, мм | 100 |
| Расстояние шпиндель - стойка, мм | 125 |
| Размер основания, мм | 320х225 |
| Посадка патрона | В16 |
| Горизонтальное перемещение шпинделя, мм | нет |
| Материал основания | металл |
| Кнопка аварийной остановки | есть |
| Регулировка положения и угла наклона шпинделя | нет |
| LED подсветка | нет |
| Поддержание оборотов под нагрузкой | есть |
| Плавная регулировка оборотов | да |
| Максимальное расстояние шпиндель - основание, мм | 275 |
| Вертикальное перемещение сверлильной головы, мм | 260 |
| LCD экран | нет |
| Тип упаковки | коробка картонная |
ЗУБР 750 Вт, 13 мм, вертикально - сверлильный станок, Профессионал (ВСС-П750) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Основание | N000-035-451 | - |
|
| 4 | Уголок | N000-035-452 | 109 |
|
| 5 | Винт M8х8 установочный | N000-035-453 | - |
|
| 6 | Прижим | N000-035-454 | - |
|
| 7 | Штифт | N000-035-455 | - |
|
| 9 | Винт барашек M8 | N000-035-456 | - |
|
| 10 | Пружина | N000-035-457 | - |
|
| 12 | Колпачок | N000-035-458 | - |
|
| 14 | Кронштейн | N000-035-459 | - |
|
| 16 | Пластина прижимная | N000-035-460 | - |
|
| 17 | Прокладка войлочная | N000-035-461 | - |
|
| 19 | Пружина | N000-035-462 | - |
|
| 20 | Штифт | N000-035-463 | - |
|
| 21 | Стойка | N000-035-464 | 2 021 |
|
| 23 | Рейка | N000-035-465 | 813 |
|
| 25 | Экран защитный | N000-035-466 | 299 |
|
| 26 | Ручка регулятора скорости | N000-035-467 | 109 |
|
| 27 | Пластина пружинная | N000-035-468 | - |
|
| 28 | Корпус передняя часть | N000-035-469 | - |
|
| 29 | Выключатель 250В 10(8A) | V000-003-464 | 460 |
|
| 30 | Втулка соединительная | N000-035-470 | 101 |
|
| 31 | Пластина прижимная | N000-035-471 | - |
|
| 32 | Блок электронный (регулятор скорости) в сборе с трансформатором | V000-004-508 | 909 |
|
| 35 | Трансформатор 230В/7В(1Вт) | V000-007-062 | 382 |
|
| 37 | Корпус левая часть | N000-035-473 | - |
|
| 43 | Кольцо уплотнительное | N000-035-474 | - |
|
| 44 | Вал-шестерня в сборе | N000-035-475 | 663 |
|
| 45 | Шестерня 1 | N000-035-476 | 461 |
|
| 46 | Подшипник игольчатый HK0808 (12х8х8) | U010-080-800 | 253 |
|
| 47 | Корпус редуктора | N000-035-477 | - |
|
| 48 | Шестерня 2 | N000-035-478 | 436 |
|
| 49 | Шпонка 3х3х6 | N000-035-479 | 36 |
|
| 53 | Пружина щеткодержателя (спиральная) | N000-035-480 | 36 |
|
| 54 | Щетка графитовая (пара) 6х9х14 | N000-035-481 | 107 |
|
| 55 | Щеткодержатель (пара) | N000-035-482 | 140 |
|
| 58 | Датчик индукционный | N000-035-483 | 318 |
|
| 60 | Корпус статора | N000-035-484 | 1 617 |
|
| 61 | Статор КД | N000-035-485 | 2 199 |
|
| 62 | Кольцо магнитное | N000-035-486 | 120 |
|
| 64 | Втулка подшипника 607 резиновая | N000-029-085 | 164 |
|
| 65 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 |
|
| 66 | Ротор КД | N000-035-487 | 1 501 |
|
| 67 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 202 |
|
| 68 | Защита редуктора | N000-035-488 | - |
|
| 71 | Рукоятка фиксации М8 | N000-035-489 | 120 |
|
| 72 | Винт M4х5 установочный | N000-035-490 | - |
|
| 73 | Втулка скольжения d6хD10х8 | N000-035-491 | 53 |
|
| 74 | Штифт D5х14 | N000-035-492 | - |
|
| 75 | Кронштейн | N000-035-493 | 4 243 |
|
| 78 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 79 | Шпиндель конус Морзе | N000-035-494 | 303 |
|
| 81 | Патрон (B16 D1.5-D13) | N000-035-495 | 1 414 |
|
| 82 | Лазерная головка | N000-035-496 | 251 |
|
| 92 | Корпус правая часть | N000-035-497 | - |
|
| 94 | Крышка рукоятки передняя часть | N000-035-498 | - |
|
| 95 | Винт M6 с цилиндрической головкой | N000-035-499 | - |
|
| 97 | Крышка | N000-035-500 | - |
|
| 98 | Вал подъёма | N000-035-501 | - |
|
| 101 | Шпонка 5х5х10 | N000-035-532 | 36 |
|
| 102 | Шестерня подъёма | N000-035-502 | 196 |
|
| 103 | Кронштейн | N000-035-503 | - |
|
| 106 | Пластина пружинная | N000-035-504 | 61 |
|
| 107 | Рукоятка фиксации M8x85 | N000-035-505 | 179 |
|
| 108 | Втулка | N000-035-506 | 119 |
|
| 109 | Прижим кабеля | N000-035-507 | - |
|
| 111 | Ось кронштейна позиционирующая | N000-035-509 | - |
|
| 112 | Ограничитель глубины сверления | N000-035-510 | 388 |
|
| 113 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 606 |
|
| 114 | Крышка кронштейна | N000-035-511 | - |
|
| 115 | Крышка колонны | N000-035-512 | - |
|
| 120 | Конденсатор 0.33мкФ 275В | V000-007-553 | - |
|
| 123 | Фиксатор прижима | N000-035-513 | - |
|
| 124 | Крышка рукоятки задняя | N000-035-514 | 313 |
|
| 129 | Выключатель KCD4 250V~16(10)A 5E4 | V000-003-465 | 189 |
|
| 130 | Индикатор ограничителя глубины сверления | N000-019-416 | 152 |
|
| 137 | Крышка корпуса | N000-035-515 | 89 |
|
| 14.C | Прижим заготовок в сборе | N000-035-407 | - |
|
| 4.C | Упор в сборе с крепежом | N000-035-410 | 341 |
|
| 94.C | Рукоятка в сборе (EV 94.95.124) | N000-035-498-C | 3 031 |
|
