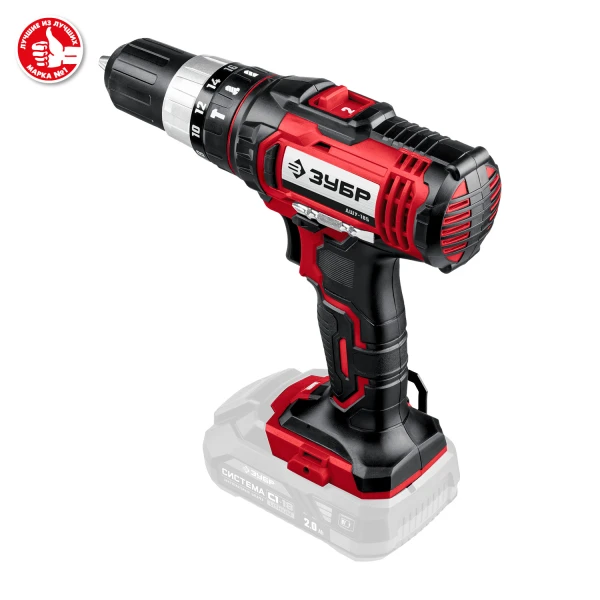

ЗУБР С1-18, 18 В, 40 Н·м, без АКБ, ударная дрель-шуруповерт (ДШУ-185)
Ударная дрель-шуруповерт ЗУБР - универсальный инструмент для сверления бетона, кирпича, камня и заворачивания метизов. Значительный крутящий момент на первой скорости позволяет выполнять работу со сверлами и крепежом больших диаметров, а высокие обороты на второй скорости - сверлить или выполнять работу быстрее
Преимущества
- Инструмент увеличенной мощности с отличной эргономикой
- Компактная аккумуляторная дрель- шуруповерт с удобной эргономикой для комфортной работы
- Высокий крутящий момент при широком диапазоне оборотов благодаря конструкции редуктора

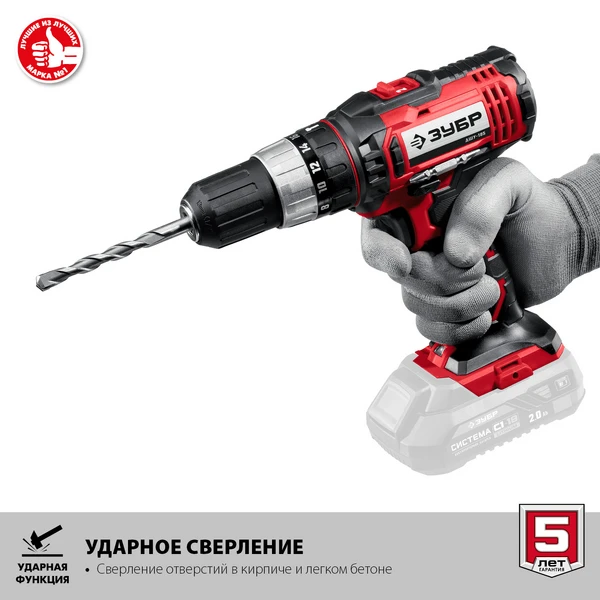

- Возможность сверления плотных материалов специальной оснасткой таких как бетон, кирпич и камень.
- Бесключевой одномуфтовый патрон для максимальной простоты и скорости замены расходного инструмента
- Двухскоростной планетарный редуктор позволяет как заворачивать с большим крутящим моментом, так и сверлить на высоких оборотах
- Широкий диапазон регулировки крутящего момента превращает изделие в универсальный инструмент: от аккуратного закручивания маленьких винтиков до заворачивания крупных саморезов
- Электронный тормоз двигателя для исключения выбега при остановке

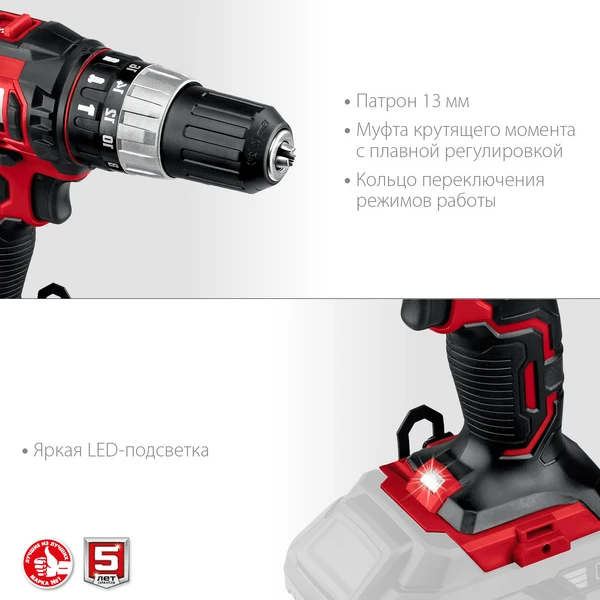

- Подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения

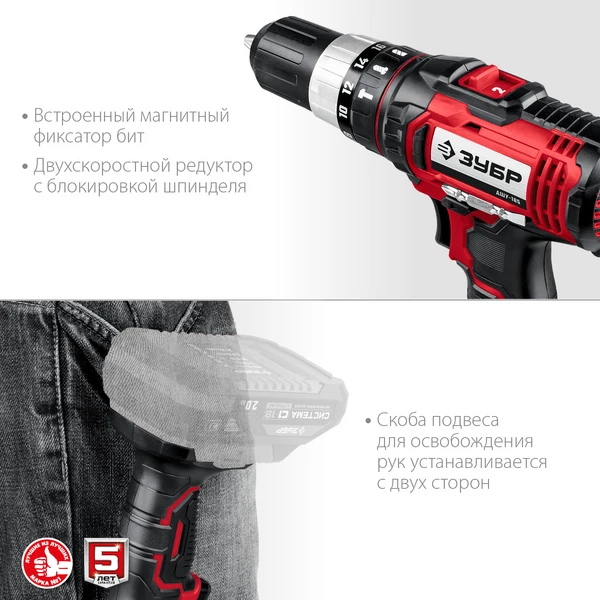

- Встроенный в корпус магнитный держатель для бит позволяет всегда иметь их под рукой

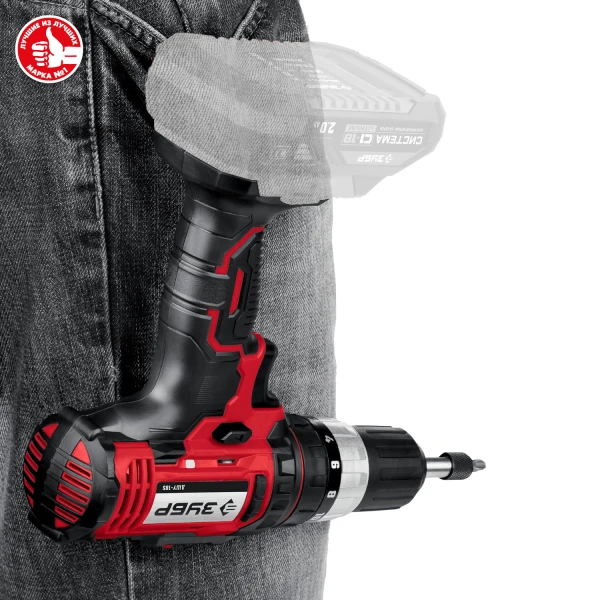

- Скоба для крепления на поясе, устанавливаемая с любой стороны инструмента
- Реверс
- Рукоятка с противоскользящей накладкой
Использование
Для сверления отверстий в различных материалах (при установке соответствующих сверл), закручивания/откручивания резьбовых соединений (при установке соответствующих бит),перемешивания ЛКМ (при установке соответствующих насадок)

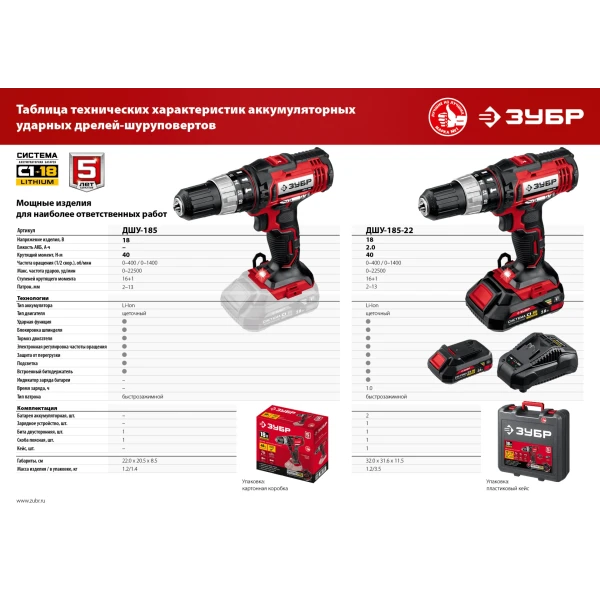

| Частота вращения шпинделя, об/мин | 0-400/0-1400 |
| Число скоростей | 2 |
| Тип аккумулятора | Li-Ion |
| Тип патрона | быстрозажимной |
| Электронная регулировка частоты вращения | есть |
| Защита от перегрузки | есть |
| Реверс | есть |
| Блокировка шпинделя | есть |
| Тип двигателя | щеточный |
| Тормоз двигателя | есть |
| Ударная функция | есть |
| Подсветка | есть |
| Индикатор заряда батареи | нет |
| Зарядное устройство | нет |
| Напряжение питания зарядного устройства, В/Гц | 230/50 |

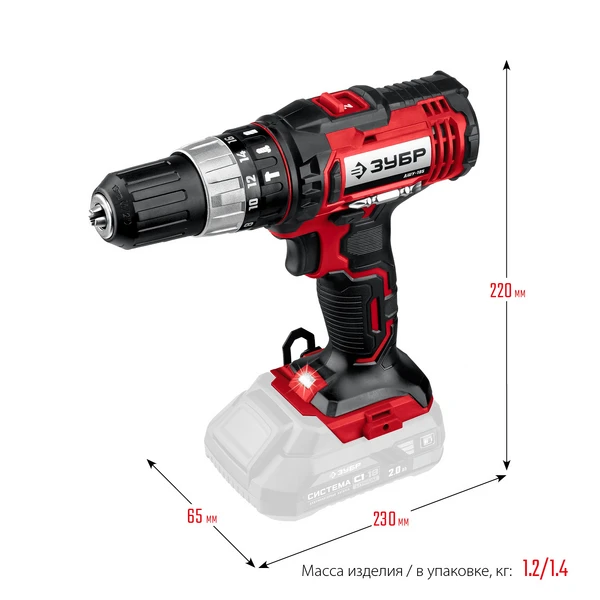

| Габариты, см | 24x21x9 |
| Масса изделия, кг | 1.2 |
| Гарантия | 60 |
| Размер патрона, мм | 2-13 |
| Жесткий крутящий момент, Н×м | 40 |
| Мягкий крутящий момент, Н×м | 20 |
| Кол-во ступеней крутящего момента | 16+1 |
| Макс диаметр сверления (дерево), мм | 28 |
| Макс диаметр сверления (металл), мм | 12 |
| Съемная батарея | нет |
| Напряжение изделия, В | 18 |
| Тип упаковки | коробка картонная |
| Защита от обратного удара | нет |
| Аккумуляторная система | С1-18 |

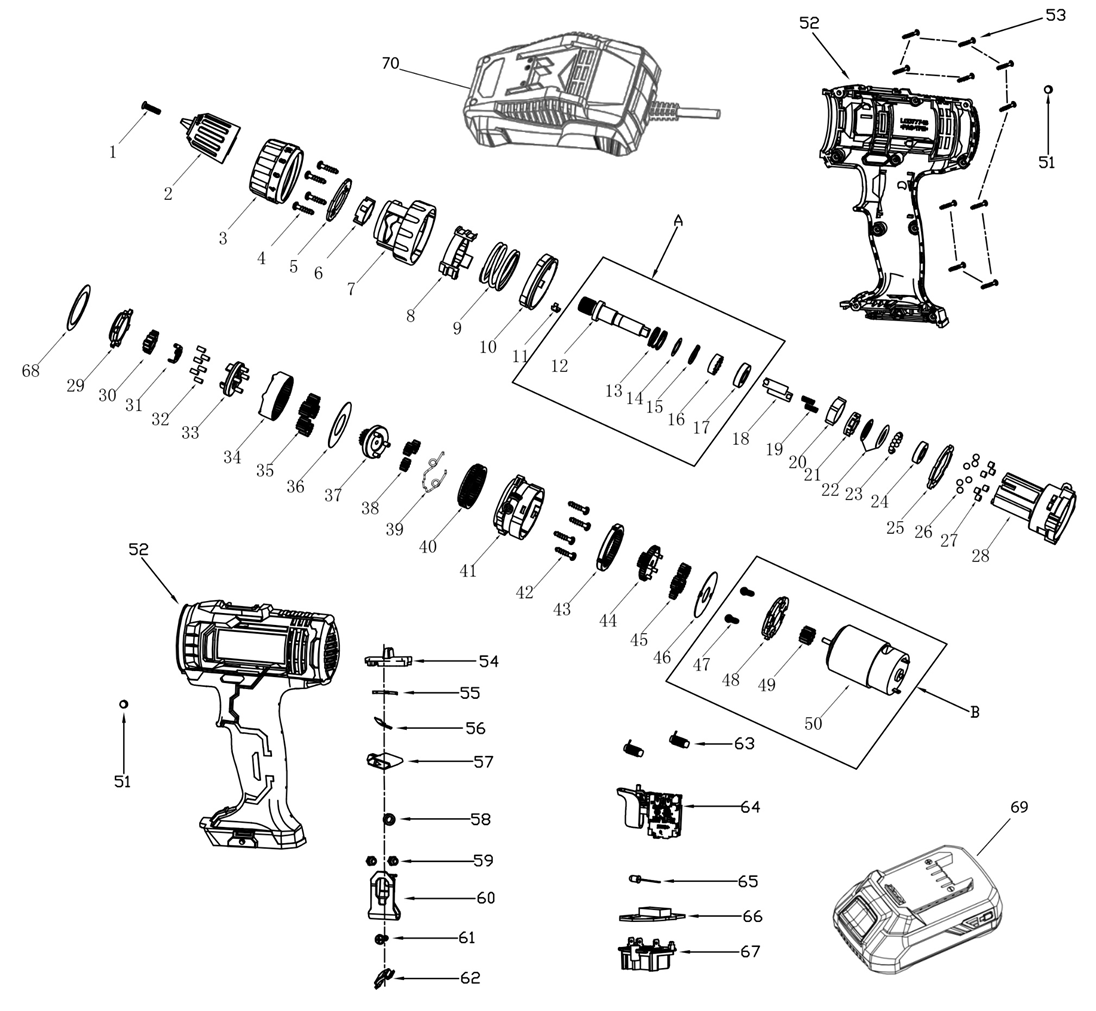

Схема сборки и запчасти ЗУБР С1-18, 18 В, 40 Н·м, без АКБ, ударная дрель-шуруповерт (ДШУ-185)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M6х23 (левая резьба) | N000-027-887 | 101.03 | |
| 2 | Патрон быстрозажимной 1.5-13 мм, 1/2" | N000-027-888 | 693.54 | |
| 3 | Муфта регулятора момента | N000-034-628 | 125.64 | |
| 5 | Шайба | N000-034-629 | - | |
| 6 | Держатель вала | N000-034-630 | - | |
| 7 | Кольцо включения удара | N000-034-631 | 111.24 | |
| 8 | Муфта | N000-034-632 | 103.3 | |
| 9 | Пружина | N000-034-633 | - | |
| 10 | Направляющая | N000-034-634 | 100 | |
| 11 | Пружина плоская | N000-034-635 | 100 | |
| 18 | Штифт стопорный | N000-034-637 | 176.14 | |
| 19 | Пружина стопорного штифта | N000-034-638 | 100 | |
| 20 | Стопорное кольцо ударного диска | N000-034-639 | - | |
| 21 | Блок ударный нижний | N000-034-640 | 113.08 | |
| 22 | Направляющая | N000-034-641 | 100 | |
| 23 | Шарик стальной D3 | U261-122-013 | 102 | |
| 24 | Подшипник шариковый 6800-2RS (19х10х5) n/n | N000-027-914 | 223.14 | |
| 25 | Прокладка | N000-034-642 | - | |
| 26 | Шарик стальной D5 | U201-850-020 | 102 | |
| 27 | Штифт | N000-034-643 | 100 | |
| 28 | Корпус редуктора передняя часть | N000-034-644 | 222.49 | |
| 29 | Стопорная шайба | N000-034-645 | - | |
| 30 | Стопор | N000-034-646 | 100 | |
| 31 | Диск стопорный пружинный | N000-034-647 | 100 | |
| 32 | Штифт | N000-034-648 | 101.03 | |
| 33 | Водило | N000-034-649 | - | |
| 34 | Шестерня внутренняя передняя | N000-034-650 | 202.06 | |
| 35 | Шестерня Z13 | N000-034-651 | - | |
| 36 | Вставка | N000-034-652 | - | |
| 37 | Водило | N000-034-653 | - | |
| 38 | Шестерня планетарная Z12 | N000-034-654 | 100 | |
| 39 | Скоба переключения скоростей | N000-034-655 | 101.03 | |
| 40 | Шестерня переключения скоростей | N000-034-656 | 117.86 | |
| 41 | Корпус редуктора задняя часть | N000-034-657 | 125.64 | |
| 43 | Шестерня кольцевая 1й ступени | N000-034-658 | 100 | |
| 44 | Водило | N000-034-659 | - | |
| 45 | Шестерня планетарная | N000-034-660 | 100 | |
| 48 | Крышка корпуса редуктора | N000-034-661 | - | |
| 52 | Корпус в сборе правая и левая часть | N000-034-662 | - | |
| 54 | Клавиша переключения скоростей | N000-034-663 | 101.03 | |
| 55 | Скоба переключателя скоростей | N000-034-664 | 100 | |
| 56 | Пружина | N000-034-665 | - | |
| 57 | Переключатель реверса | N000-034-666 | 100 | |
| 64 | Выключатель LYKS-08 (V.2) 7.2-24V DC 20A 5E4 (красн.клавиша) | V000-002-701 | 1 120.71 | |
| 65 | Светодиод | N000-034-667 | 100 | |
| 66 | Плата электронная защиты и управления двигателем A025 - LY758A_LY V1.0 (ДШУ-185) | V000-004-500 | 527.69 | |
| 67 | Вилка контактная АКБ системы С1-18 | N000-034-668 | - | |
| 68 | Прокладка | N000-034-669 | - | |
| 71 | Редуктор в сборе | N000-034-670 | 2 984 | |
| A | Шпиндель | N000-034-636 | 515.13 | |
| B | Двигатель RS-580S DC 18V с шестерней Z15 в сборе (EV49-50) ss | V000-002-393 | 1 152.14 | |
