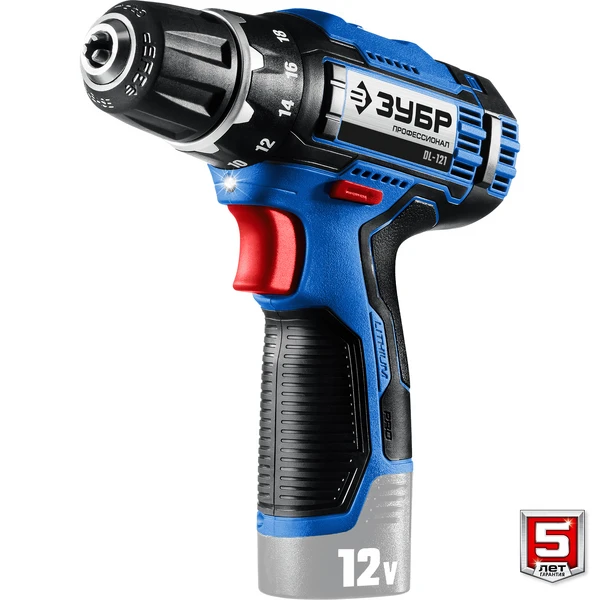

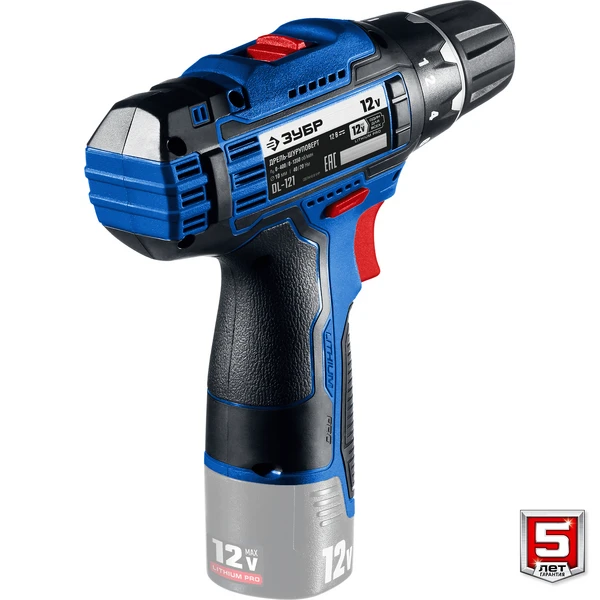

ЗУБР 12 В, 40 Н·м, без АКБ (тип Т7), дрель-шуруповерт, Профессионал (DL-121)

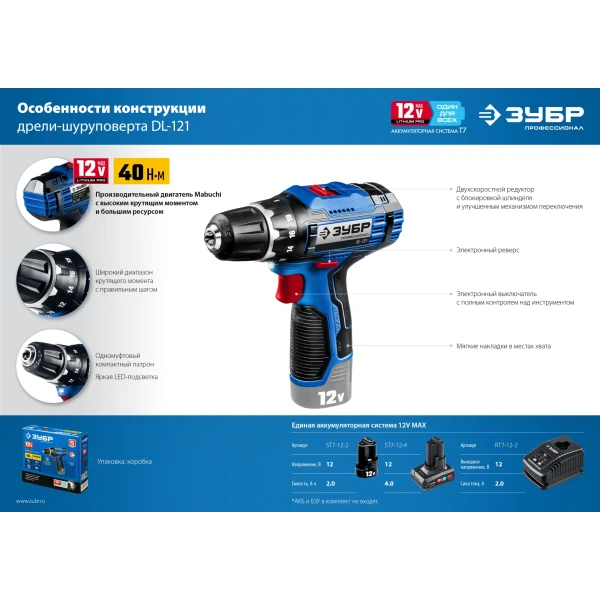

Компактный и производительный инструмент профессионального уровня. Надежная конструкция, мощный двигатель и высокая производительность позволяют закручивать крепеж диаметром до 8 мм даже в твердое дерево, а удобная эргономика помогает работать без усталости

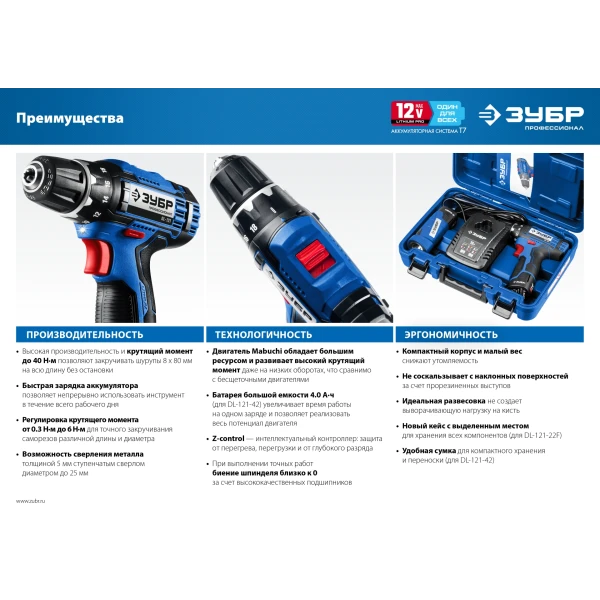

Преимущества

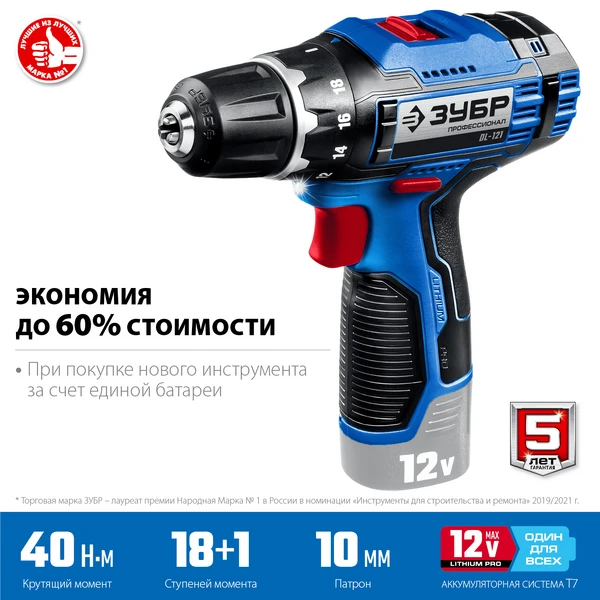

- Экономия до 70% стоимости инструмента при наличии аккумуляторов платформы
- Высокая мощность при компактном размере

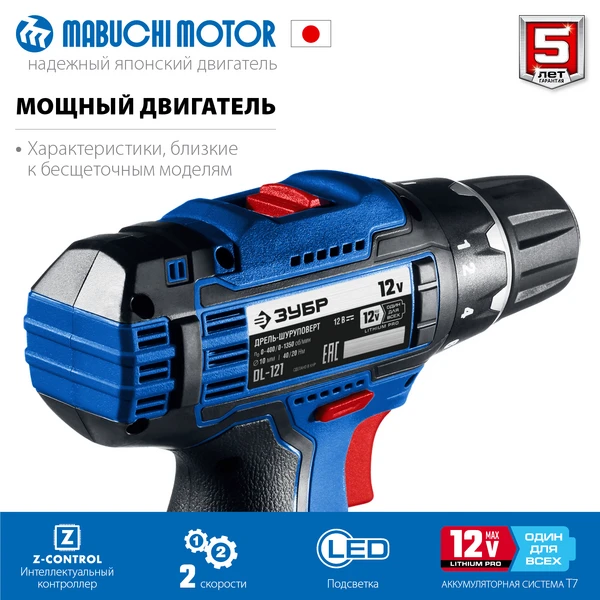

- Профессиональный двигатель Mabuchi и высококлассные подшипники
- Высокие крутящий момент и надежность благодаря оптимальному подбору параметров двигатель-редуктор

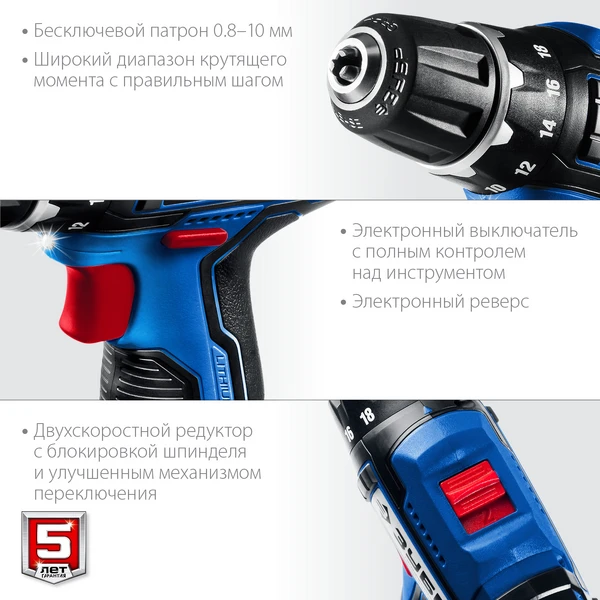

- Усиленный двухскоростной редуктор с четким включением передач
- Быстрозажимной одномуфтовый патрон для максимальной простоты и скорости замены расходного инструмента
- Многофункциональный выключатель с электроникой обеспечивает:
- контроль и защиту батареи от глубокого разряда, перегрузки и перегрева (не требует дополнительной микросхемы в батарее),:
- управление всеми режимами работы двигателя (старт, регулировка скорости, торможение, реверс),:
- управление подсветкой - Электронный тормоз двигателя для исключения выбега при остановке
- Широкий диапазон регулировки крутящего момента с равномерным нарастанием момента во всем диапазоне

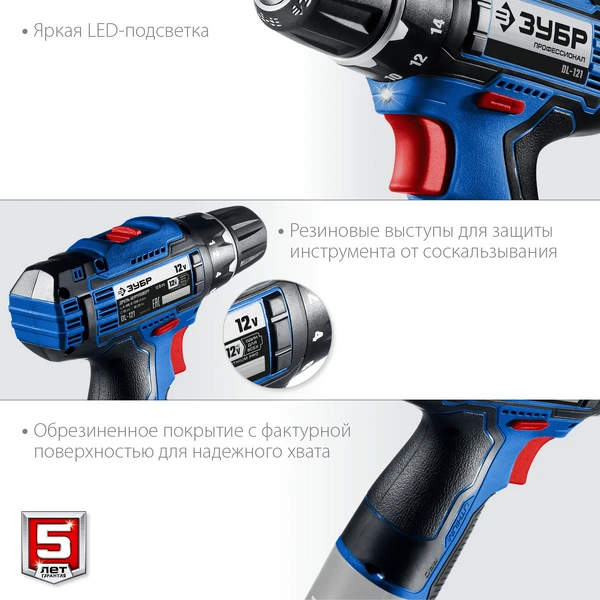

- Подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения
- Реверс
- Эргономичная рукоятка с противоскользящей накладкой
Использование
Для сверления отверстий в различных материалах (при установке соответствующих сверл), закручивания/откручивания резьбовых соединений (при установке соответствующих бит),перемешивания ЛКМ (при установке соответствующих насадок)

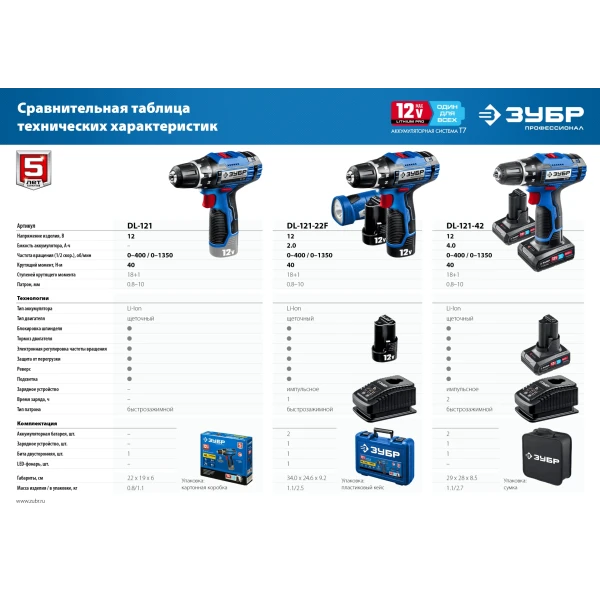

| Частота вращения шпинделя, об/мин | 0-400/0-1350 |
| Число скоростей | 2 |
| Тип аккумулятора | Li-Ion |
| Тип патрона | быстрозажимной |
| Электронная регулировка частоты вращения | есть |
| Защита от перегрузки | есть |
| Реверс | есть |
| Блокировка шпинделя | есть |
| Тип двигателя | щеточный |
| Тормоз двигателя | есть |
| Ударная функция | нет |
| Подсветка | есть |
| Индикатор заряда батареи | нет |
| Напряжение питания зарядного устройства, В/Гц | 230/50 |

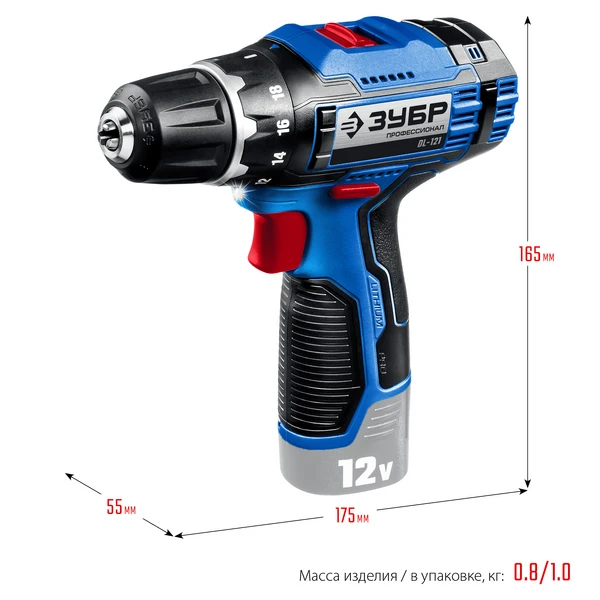

| Габариты, см | 22x19x6 |
| Масса изделия, кг | 0.8 |
| Гарантия | 60 |
| Размер патрона, мм | 0.8-10 |

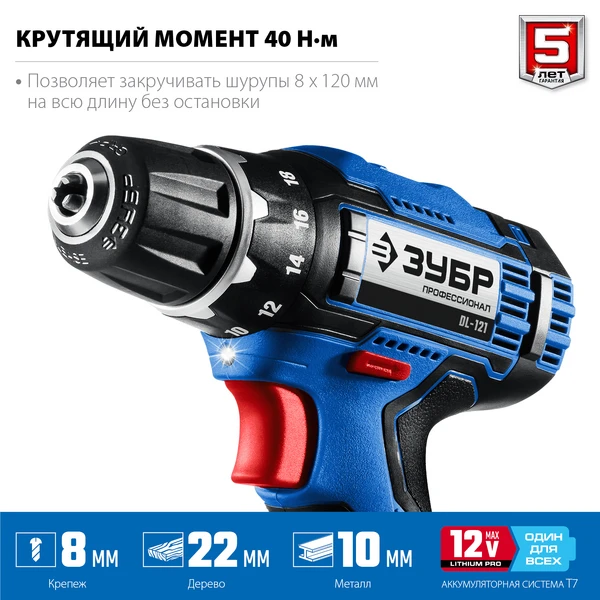

| Жесткий крутящий момент, Н×м | 40 |
| Мягкий крутящий момент, Н×м | 20 |
| Кол-во ступеней крутящего момента | 18+1 |
| Макс диаметр сверления (дерево), мм | 22 |
| Макс диаметр сверления (металл), мм | 10 |
| Съемная батарея | есть |
| Напряжение изделия, В | 12 |
| Тип упаковки | коробка картонная |
| Защита от обратного удара | нет |

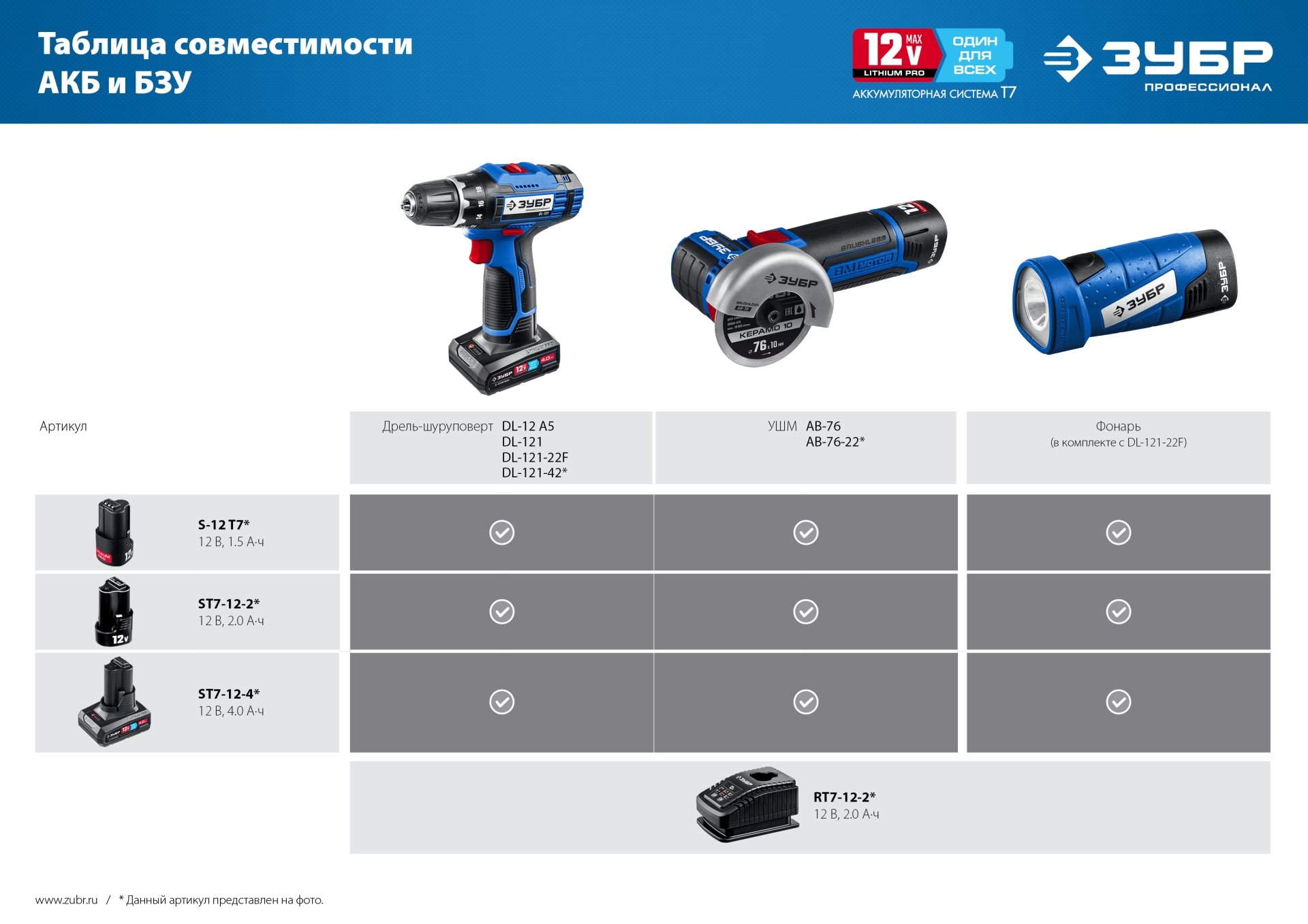

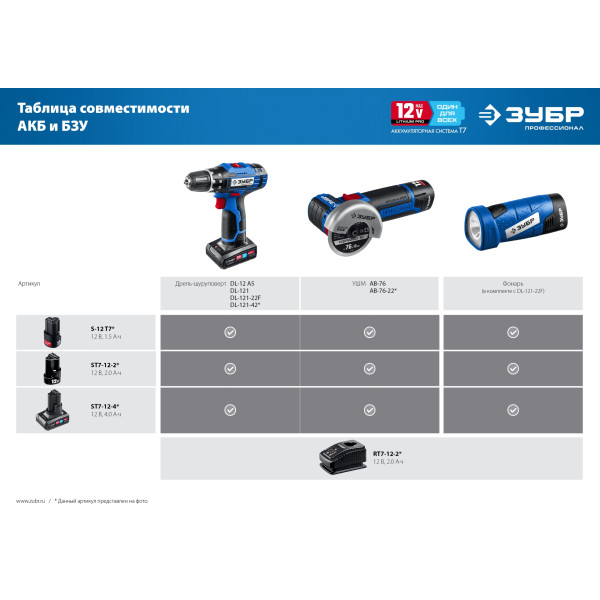

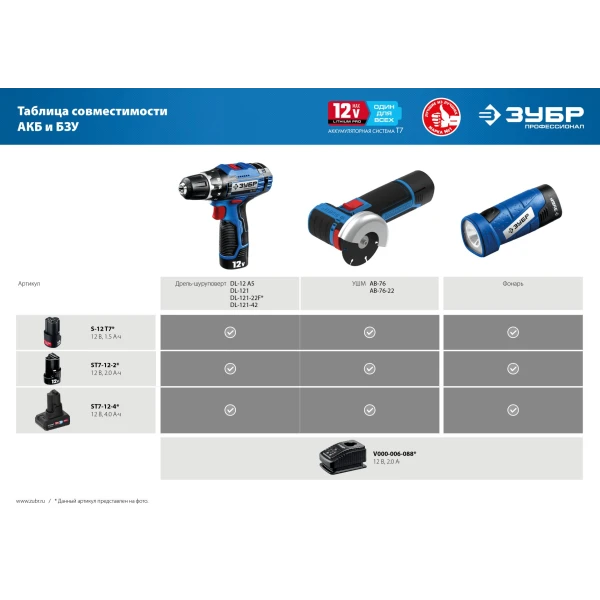

| Аккумуляторная система | 12V MAX T7 LITHIUM PRO |

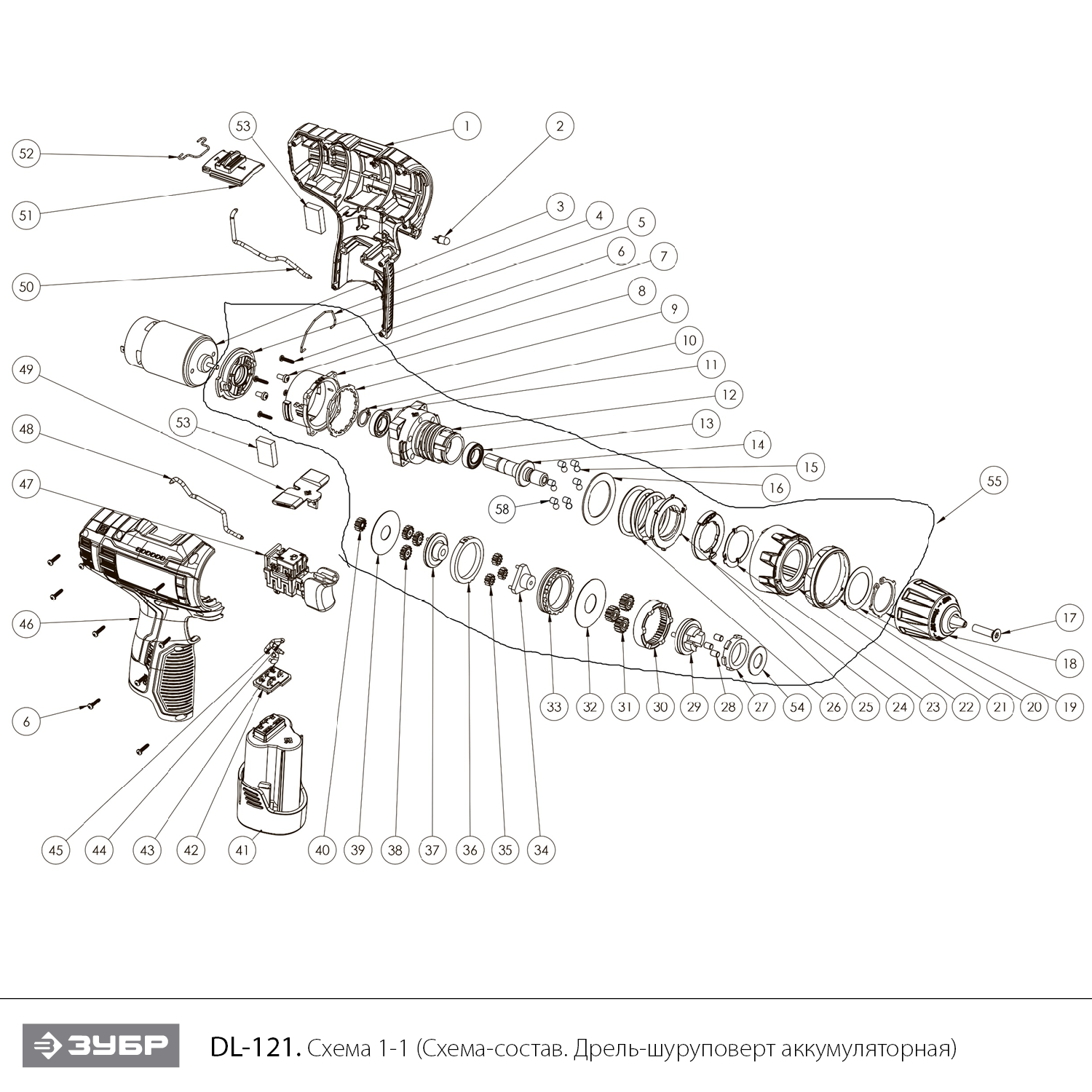

Схема сборки и запчасти ЗУБР 12 В, 40 Н·м, без АКБ (тип Т7), дрель-шуруповерт, Профессионал (DL-121)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Корпус левая часть | N000-029-058 | - | |
| 2 | Светодиод ARL2-5213UWC-23cd | N000-018-828 | 100 | |
| 3 | Двигатель RS 550VC 8518 DC 12V с шестерней Z13 в сборе ss | V000-002-350 | 1 365.18 | |
| 4 | Рычаг переключателя скоростей | N000-026-944 | 101.03 | |
| 5 | Корпус редуктора нижняя часть | N000-025-715 | 202 | |
| 6 | Саморез ST2.2x10 | N000-025-716 | - | |
| 7 | Винт M3x6 | N000-025-717 | - | |
| 8 | Корпус редуктора средняя часть | N000-025-718 | 202.06 | |
| 9 | Шайба селектора | N000-025-719 | 123.64 | |
| 10 | Кольцо стопорное разжимное D9 #F | N000-025-720 | - | |
| 11 | Подшипник 61800 | N000-025-721 | - | |
| 12 | Корпус редуктора верхняя часть | N000-025-722 | 335.57 | |
| 13 | Подшипник 61800-2RS | N000-025-723 | - | |
| 14 | Шпиндель | N000-025-724 | 264.91 | |
| 15 | Шарик стальной 4мм | N000-025-725 | - | |
| 16 | Шайба прижимная | N000-025-726 | - | |
| 17 | Винт M5x20 (левая резьба) | N000-026-919 | 110 | |
| 18 | Патрон быстрозажимной пластиковый 0.8-10 мм, 3/8" | N000-026-920 | 700 | |
| 19 | Кольцо стопорное D23 | N000-026-921 | - | |
| 20 | Шайба | N000-026-922 | - | |
| 21 | Муфта регулятора момента передняя часть | N000-026-923 | - | |
| 22 | Муфта регулятора момента задняя часть | N000-026-924 | - | |
| 23 | Шайба пружинная | N000-025-732 | - | |
| 24 | Шайба | N000-025-733 | - | |
| 25 | Кольцо резьбовое | N000-025-734 | - | |
| 26 | Пружина регулятора момента | N000-025-735 | - | |
| 27 | Фланец редуктора | N000-025-736 | 217.25 | |
| 28 | Ролик D4x5.5 | N000-025-737 | 202.06 | |
| 29 | Водило 3 ступени | N000-025-738 | - | |
| 30 | Эпицикл 3 ступени | N000-025-739 | 100 | |
| 31 | Шестерня 3 ступени | N000-025-740 | 100 | |
| 32 | Шайба | N000-025-741 | - | |
| 33 | Эпицикл 2 ступени | N000-025-742 | 202.06 | |
| 34 | Водило 2 ступени | N000-025-743 | - | |
| 35 | Шестерня 2 ступени | N000-025-744 | 100 | |
| 36 | Эпицикл 1 ступени | N000-025-745 | 100 | |
| 37 | Водило 1 ступени | N000-025-746 | 143.74 | |
| 38 | Шестерня 1 ступени | N000-025-747 | 100 | |
| 39 | Шайба | N000-025-748 | - | |
| 40 | Шестерня двигателя Z12 D8.9хd3.2х5.0 | N000-025-749 | 202.06 | |
| 42 | Вилка контактная АКБ системы 12V MAX Lithium PRO | N000-026-925 | - | |
| 46 | Корпус правая часть | N000-029-055 | - | |
| 47 | Выключатель EGD VS85 20A 14.4VDC 5E4 | V000-002-676 | 1 363.92 | |
| 49 | Переключатель направления вращения | N000-026-927 | - | |
| 51 | Переключатель скоростей | N000-025-753 | - | |
| 52 | Пружина переключателя скоростей | N000-025-754 | 200 | |
| 53 | Проставка | N000-026-928 | - | |
| 54 | Шайба | N000-026-929 | - | |
| 55 | Редуктор в сборе | N000-026-930 | 2 631.57 | |
| 56 | Корпус в сборе | N000-026-910 | 1 212.37 | |
| 58 | Штифт | N000-032-424 | - | |
