ЗУБР 20 В, 180 Н·м, 1 АКБ LMS (2 А·ч), бесщеточный ударный винтоверт, сумка (ВБУ-180-21)
Бесщеточный ударный винтоверт ЗУБР системы LMS с максимальным крутящим моментом 180 Нм предназначен для заворачивания крепежных элементов размером до 10 мм. Ударная функция с тангенциальным направлением удара обеспечивает эффективное заворачивание без реактивного момента на кисть оператора. Высокая частота вращения гарантирует быстрое выполение работы. Комплектация с аккумулятором позволяет начать работу сразу после покупки
Преимущества
- Незаменимый инструмент для заворачивания крупных саморезов
- Аккумулятор универсальной системы LMS повышенной емкости 2.0 А*ч позволяет инструменту работать дольше и эффективнее
- Бесщеточный BRUSHLESS двигатель обладает рядом преимуществ по сравнению с щеточным двигателем:
- высокий крутящий момент,
- высокий КПД благодаря максимально эффективному преобразованию электромагнитной энергии в механическую (ввиду отсутствия перекоммутаций),
- повышенная надежность ввиду отсутствия искрения, трения и трущихся деталей, - - низкое энергопотребление (до 4 раз дольше работа на одном заряде батареи),
- высокая степень защиты двигателя благодаря интеллектуальному управлению,
- гибкая регулировка крутящего момента и поддержка его на максимальном уровне при любых оборотах,
- отсутствие перекоммутаций в коллекторе и, соответственно, отсутствие нагрева и потерь из-за переходных сопротивлений - Большая эффективность заворачивания за счет значительного крутящего момента и высокой частоты вращения вала
- Импульсное приложение крутящего момента позволяет заворачивать крепеж большого диаметра и отворачивать приржавевшие метизы
- Четыре уровня регулировки предоставляют возможность настроить крутящий момент под предстоящую работу или используемый крепеж
- Четыре специальных режима работы:
- сверление в дереве,
- заворачивание кровельных саморезов в тонкий металл,
- заворачивание саморезов в толстый металл,
- автостоп - автоматическая остановка при откручивании - Изменение настройки момента в одно касание с наглядной индикацией
- Металлический корпус редуктора обеспечивает прочность при передаче большого крутящего момента
- Патрон с внутренним HEX 1/4'' позволяет устанавливать стандартный сменный инструмент без оттягивания втулки
- Электронный тормоз двигателя для исключения выбега при остановке

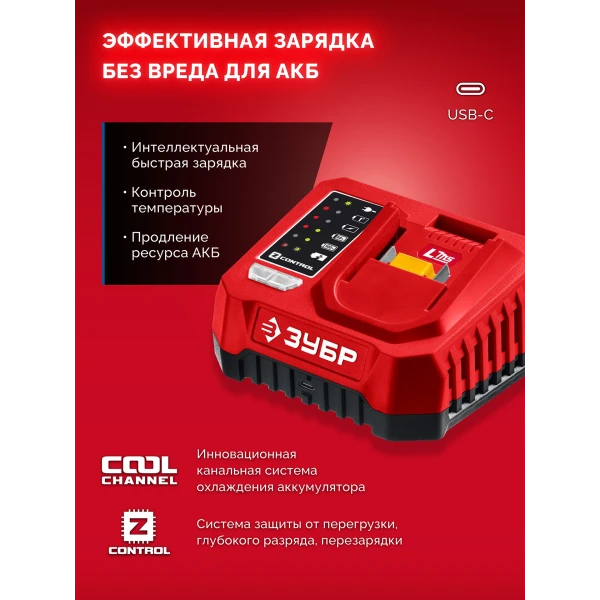

- Высокотоковое зарядное устройство для быстрой зарядки аккумулятора
- Бестеневая подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения
- Скоба для крепления на поясе, устанавливаемая с любой стороны инструмента
- Рукоятка с противоскользящей накладкой
- Удобная сумка для хранения и переноски
Использование
Для закручивания/откручивания крепежных элементов при сборке деревянных конструкций и т.п., а также сверления при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 0-3700 |
| Число скоростей | 4 |
| Частота ударов, уд/мин | 0-3800 |
| Размеры крепежа | 6-10 |
| Кол-во режимов крутящего момента | 4 |
| Тип аккумулятора | Li-Ion |
| Емкость аккумулятора, А·ч | 2 |
| Тип патрона | HEX |
| Размер патрона, дюйм | 1/4 |
| Электронная регулировка частоты вращения | есть |
| Защита от перегрузки | есть |
| Реверс | есть |
| Блокировка шпинделя | нет |
| Тип двигателя | BRUSHLESS, бесщеточный |
| Тормоз двигателя | есть |
| Ударная функция | есть |
| Подсветка | есть |
| Индикатор заряда батареи | есть |
| Количество аккумуляторов | 1 |
| Зарядное устройство | импульсное |
| Время заряда батареи, ч | 0.75 |
| Кейс в комплекте | нет |
| Напряжение питания зарядного устройства, В/Гц | 230/50 |

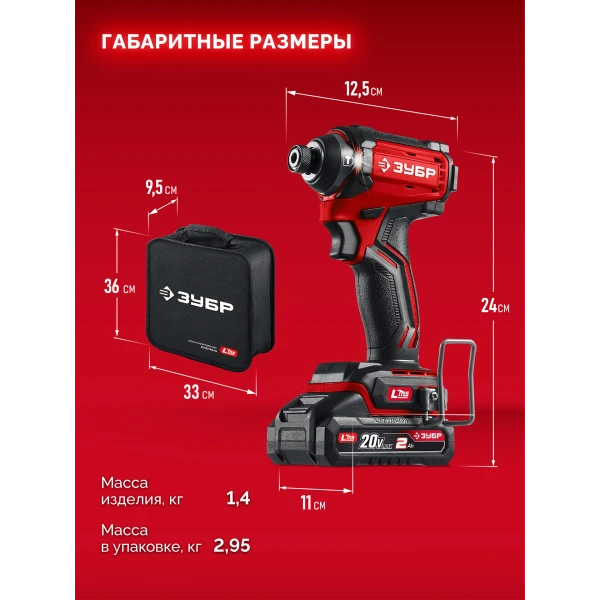

| Габариты, см | 35x9.5x33 |
| Масса изделия, кг | 1.4 |
| Масса в упаковке, кг | 3 |
| Гарантия | 60 |
| Напряжение изделия, В | 20 |
| Тип упаковки | коробка картонная |
| Аккумуляторная система | LMS |
| Крутящий момент, Н×м | 60 / 100 / 140 / 180 |

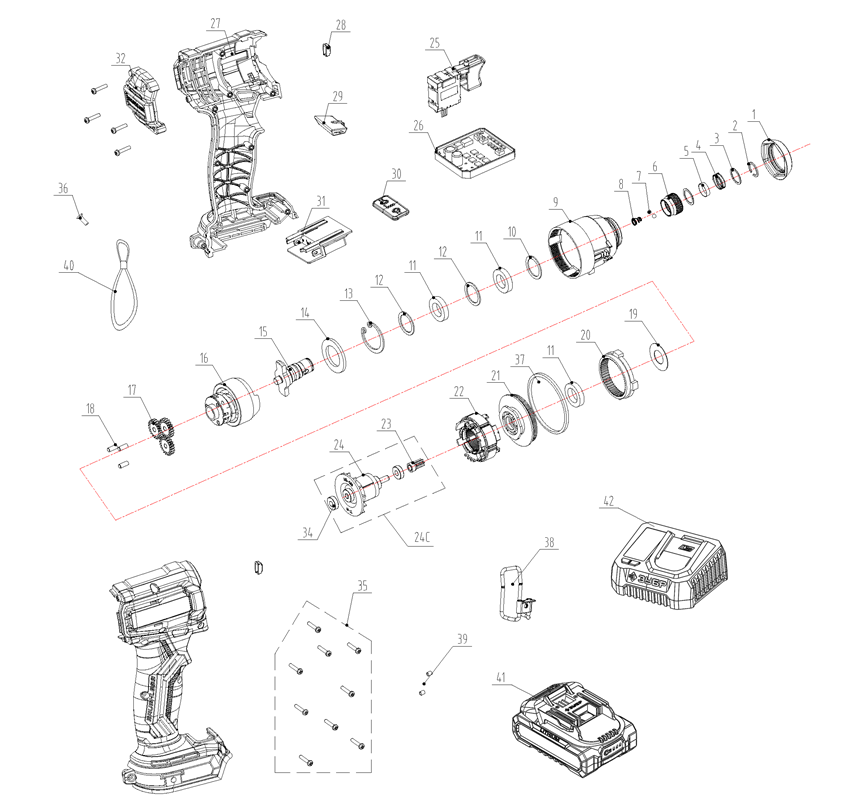

Схема сборки и запчасти ЗУБР 20 В, 180 Н·м, 1 АКБ LMS (2 А·ч), бесщеточный ударный винтоверт, сумка (ВБУ-180-21)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Накладка резиновая | N000-043-328 | - | |
| 1-8 | Ремкомплект шпинделя (EV1-8) | N000-043-363 | 295.8 | |
| 2_13 | Кольцо стопорное | N000-043-329 | - | |
| 3_14_19 | Шайба | N000-043-330 | - | |
| 4 | Пружина | N000-043-331 | - | |
| 5 | Втулка пружины | N000-043-332 | - | |
| 6 | Втулка патрона | N000-043-333 | - | |
| 7 | Шарик стальной | N000-043-334 | - | |
| 8 | Пружина сжатия | N000-043-335 | - | |
| 9 | Корпус редуктора | N000-043-336 | 469.2 | |
| 10 | Кольцо уплотнительное | N000-043-337 | 102 | |
| 11 | Подшипник шариковый 6802-2RS | N000-043-338 | 193.8 | |
| 12 | Шайба упорная | N000-043-339 | 102 | |
| 15 | Шпиндель | N000-043-342 | 550.8 | |
| 16 | Блок ударный в сборе # | N000-043-343 | 1 132.2 | |
| 17 | Шестерня планетарная | N000-043-344 | 112.2 | |
| 18 | Штифт | N000-043-345 | 112.2 | |
| 20 | Шестерня кольцевая | N000-043-347 | 142.8 | |
| 21 | Крышка корпуса редуктора | N000-043-348 | - | |
| 22 | Статор двигателя BRUSHLESS 4812 | N000-043-349 | - | |
| 23 | Шестерня двигателя BRUSHLESS 4812 | N000-043-350 | - | |
| 24 | Ротор двигателя BRUSHLESS 4812 | N000-045-783 | - | |
| 24С | Ротор двигателя BRUSHLESS 4812 с шестерней и подшипниками 695-2RS в сборе SS | N000-043-351 | 1 009.8 | |
| 25 | Выключатель JC15-2A 42V DC 0.2A (8pin Jinyuan) | V000-002-730 | 469.2 | |
| 26 | Плата управления двигателем BLSCL_5S_51 (HW: BLSCL_5S_51 V1 SW:3602B_MT_V1) | V000-004-657 | 1 581 | |
| 27 | Корпус в сборе ss | N000-043-352 | 693.6 | |
| 28 | Блок подсветки | N000-043-353 | 102 | |
| 29 | Переключатель реверса | N000-043-354 | 112.2 | |
| 30 | Панель управления | N000-043-355 | 122.4 | |
| 31 | Вилка контактная АКБ системы LMS | N000-043-356 | 102 | |
| 32 | Крышка задняя | N000-043-357 | 153 | |
| 34 | Подшипник шариковый 695-2RS | N000-043-364 | - | |
| 35 | Саморез M4x10 | N000-043-360 | - | |
| 35 | Саморез ST3x14 | N000-043-359 | - | |
| 36 | Винт M4x10 | N000-045-784 | - | |
| 37 | Кольцо уплотнительное D45x2.2 | N000-045-785 | 102 | |
| 38 | Скоба подвеса | N000-043-361 | - | |
| 39 | Вставка антивибрационная | N000-044-019 | 102 | |
| 40 | Ремешок ЗУБР | N000-045-786 | - | |
| 41 | АКБ-20-2 (L-MS 20V 2A) | V000-007-281 | - | |
| 42 | БЗУ-20-1 | N000-043-362 | 3 104.88 | |
