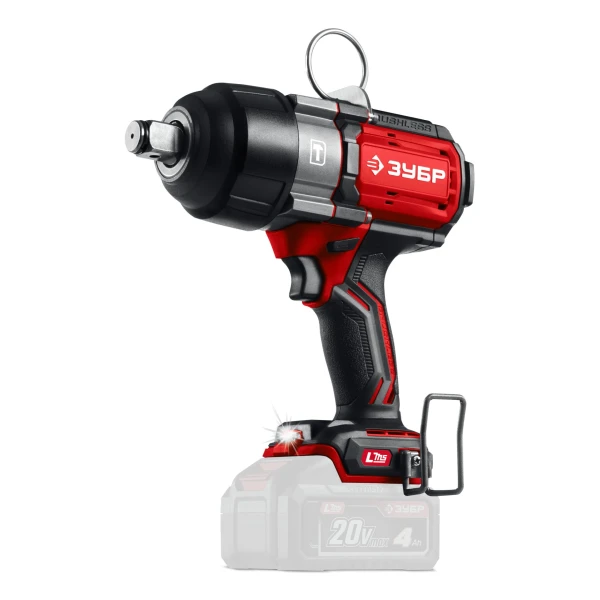

ЗУБР 20 В, 1000 Н·м, 1 АКБ LMS (4 А·ч), бесщеточный ударный гайковерт, сумка (ГБУ-1000-41)

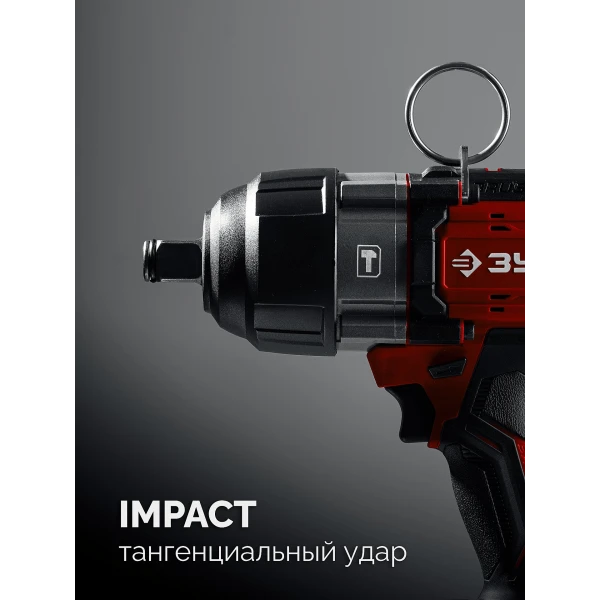

Бесщеточный ударный гайковерт ЗУБР системы LMS с максимальным крутящим моментом 1000 Нм предназначен для фиксации резьбовых соединений размером до М26. Ударная функция с тангенциальным направлением удара обеспечивает эффективное заворачивание без реактивного момента на кисть оператора. Комплектация с аккумулятором большой емкости позволяет работать дольше на одном заряде
Преимущества
- Инструмент для фиксации наиболее крупного крепежа

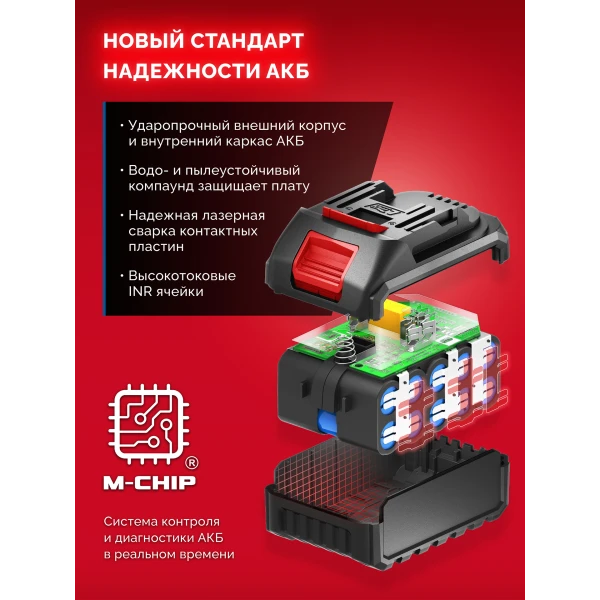

- Аккумулятор универсальной системы LMS повышенной емкости 4.0 А*ч позволяют инструменту работать дольше и эффективнее

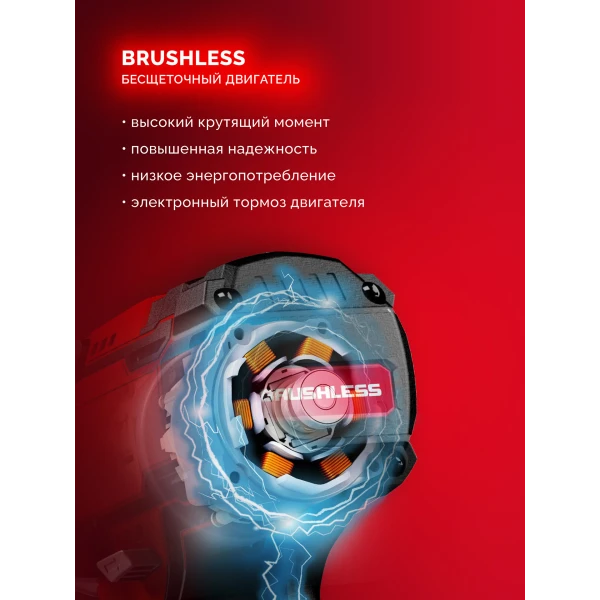

- Бесщеточный BRUSHLESS двигатель обладает рядом преимуществ по сравнению с щеточным двигателем:
- высокий крутящий момент,
- высокий КПД благодаря максимально эффективному преобразованию электромагнитной энергии в механическую (ввиду отсутствия перекоммутаций),
- повышенная надежность ввиду отсутствия искрения, трения и трущихся деталей, - - низкое энергопотребление (до 4 раз дольше работа на одном заряде батареи),
- высокая степень защиты двигателя благодаря интеллектуальному управлению,
- гибкая регулировка крутящего момента и поддержка его на максимальном уровне при любых оборотах,
- отсутствие перекоммутаций в коллекторе и, соответственно, отсутствие нагрева и потерь из-за переходных сопротивлений - Наибольший крутящий момент для фиксации крупных крепежных соединений
- Импульсное приложение крутящего момента позволяет заворачивать крепеж большого диаметра и отворачивать приржавевшие метизы

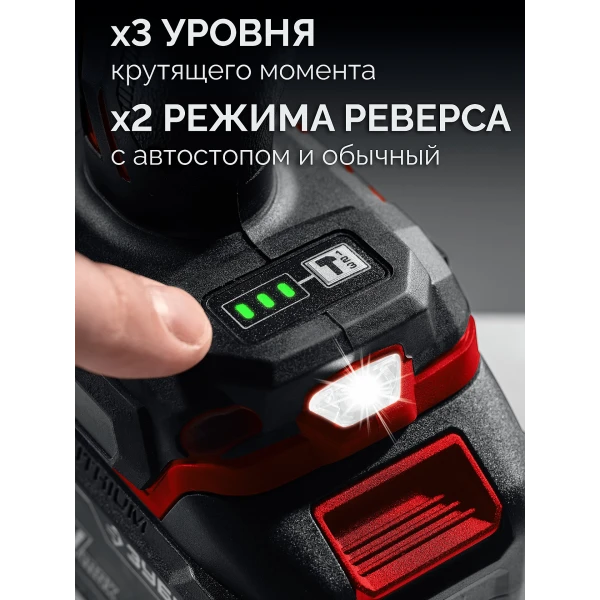

- Три уровня регулировки предоставляют возможность настроить крутящий момент под предстоящую работу или используемый крепеж
- Режим откручивания с автоматической остановкой после срыва крепежа позволяет не терять крепежные элементы
- Изменение значения момента/частоты вращения в одно касание с наглядной индикацией
- Металлический корпус редуктора обеспечивает прочность при передаче большого крутящего момента

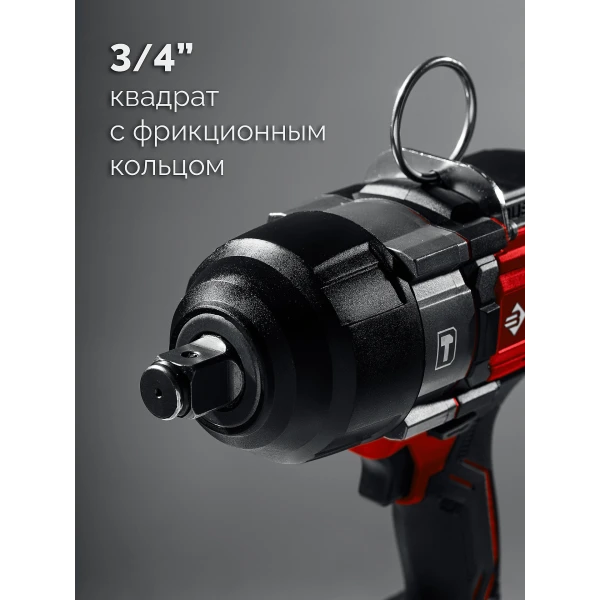

- Патрон с квадратным хвостовиком 3/4'' позволяет устанавливать усиленные головки
- Электронный тормоз двигателя для исключения выбега при остановке

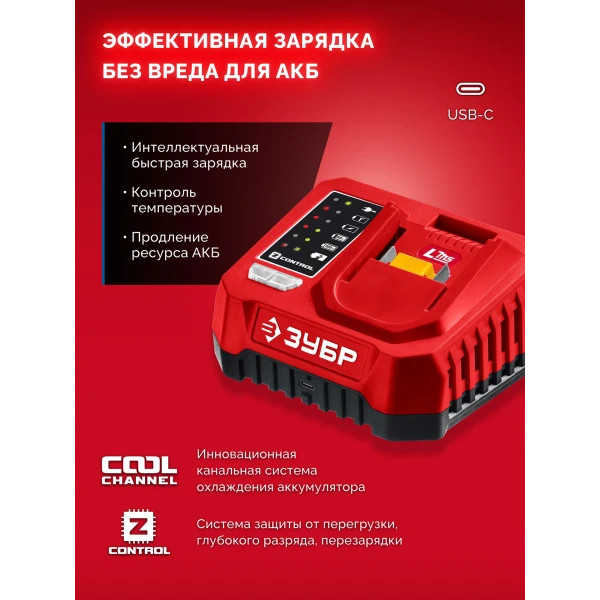

- Высокотоковое зарядное устройство для быстрой зарядки аккумулятора

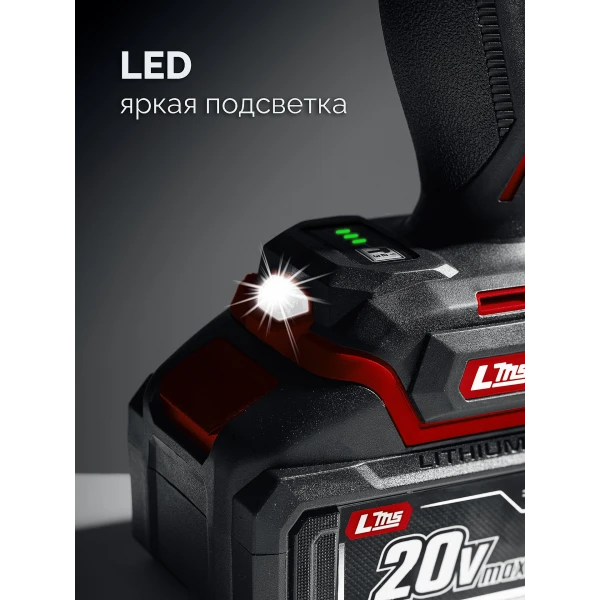

- Подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения
- Скоба для крепления на поясе, устанавливаемая с любой стороны инструмента
- Рукоятка с противоскользящей накладкой

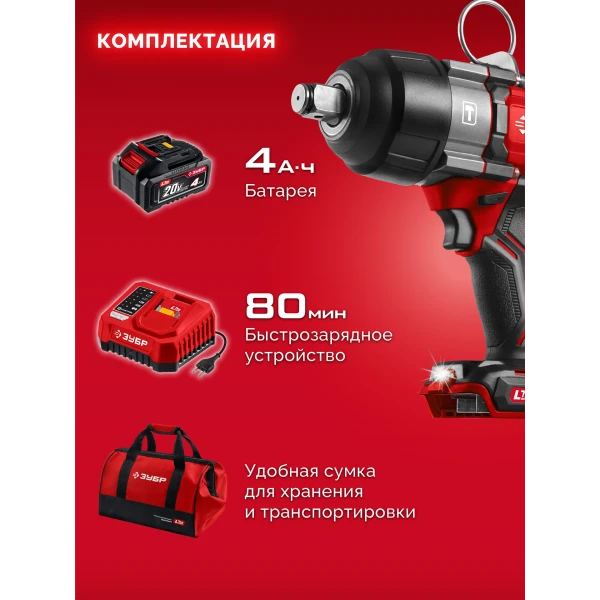

- Удобная сумка для хранения и переноски
Использование
Для закручивания/откручивания крепежных элементов при сборке/разборке металлических конструкций, снятии/установке колес автомобиля и т.д. при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 0-2600 |
| Число скоростей | 3 |
| Частота ударов, уд/мин | 0-3300 |
| Размеры крепежа | М6-М26 |
| Кол-во режимов крутящего момента | 3 |
| Тип аккумулятора | Li-Ion |
| Емкость аккумулятора, А·ч | 4 |
| Тип патрона | квадрат |
| Размер патрона, дюйм | 3/4 |
| Электронная регулировка частоты вращения | есть |
| Защита от перегрузки | есть |
| Реверс | есть |
| Блокировка шпинделя | нет |
| Тип двигателя | BRUSHLESS, бесщеточный |
| Тормоз двигателя | есть |
| Ударная функция | есть |
| Подсветка | есть |

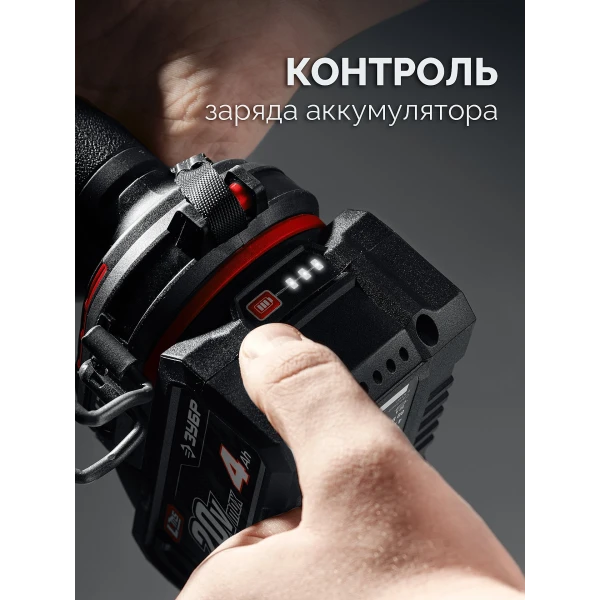

| Индикатор заряда батареи | есть |
| Количество аккумуляторов | 1 |
| Зарядное устройство | импульсное |
| Время заряда батареи, ч | 0.75 |
| Кейс в комплекте | нет |
| Напряжение питания зарядного устройства, В/Гц | 230/50 |

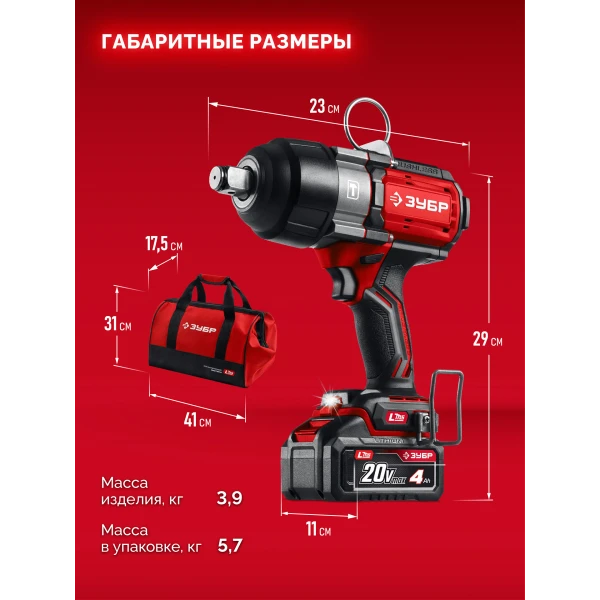

| Габариты, см | 32x10x26 |
| Гарантия | 60 |
| Напряжение изделия, В | 20 |

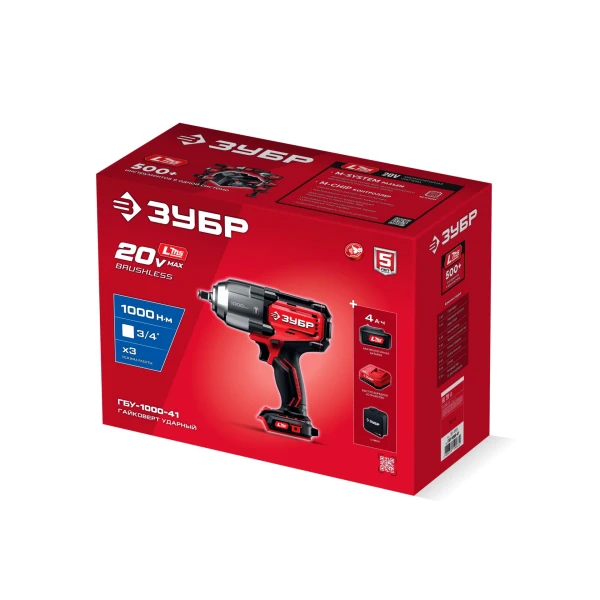

| Тип упаковки | коробка картонная |

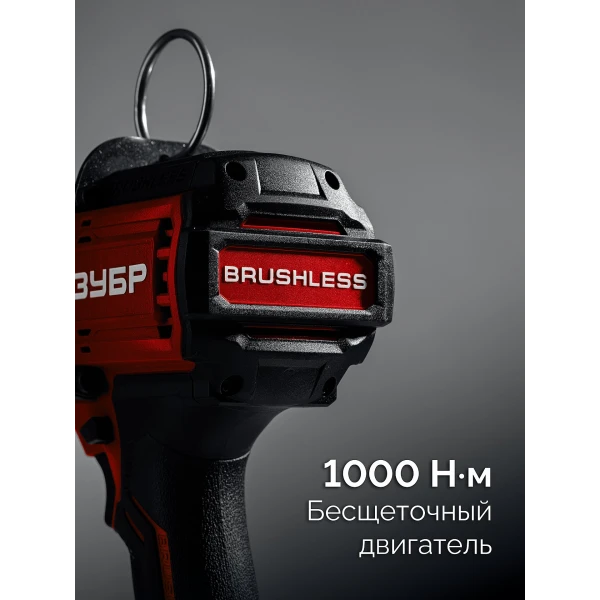

| Максимальный крутящий момент, Н×м | 1000 |

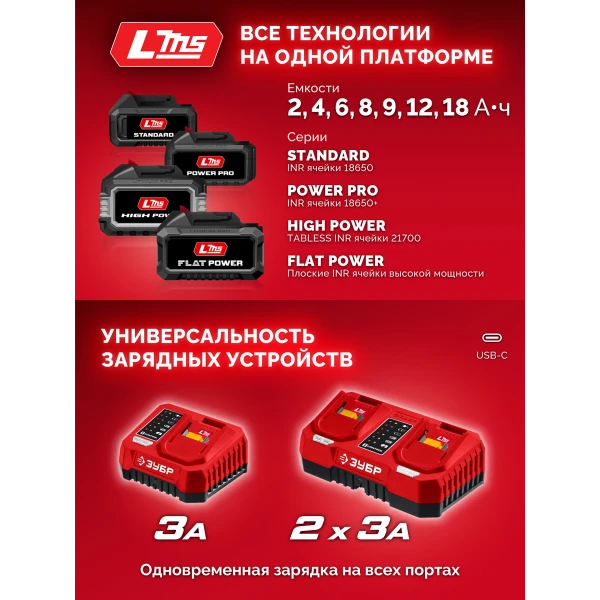

| Аккумуляторная система | LMS |

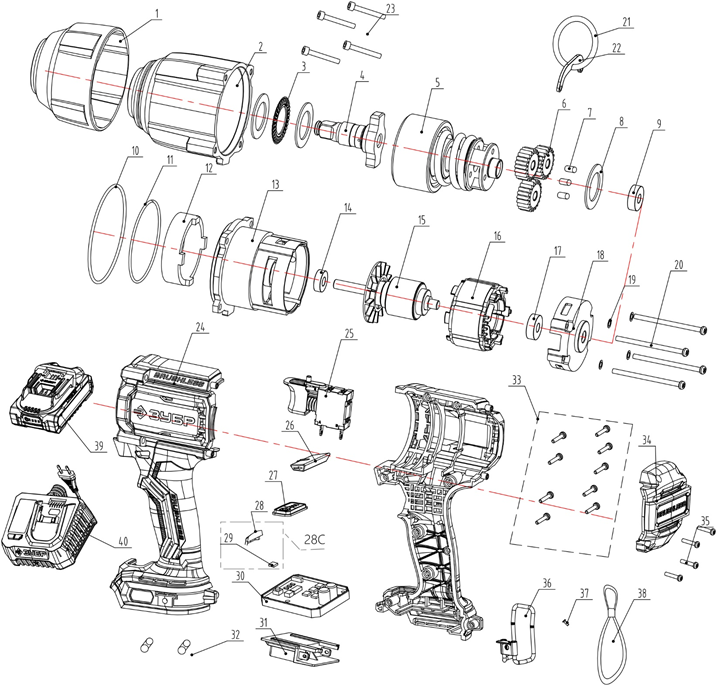

Схема сборки и запчасти ЗУБР 20 В, 1000 Н·м, 1 АКБ LMS (4 А·ч), бесщеточный ударный гайковерт, сумка (ГБУ-1000-41)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Накладка крышки редуктора | N000-043-389 | 153 | |
| 2 | Крышка редуктора | N000-043-390 | 1 295.4 | |
| 3 | Подшипник игольчатый D42xd25x2xd2 | N000-043-391 | 153 | |
| 4 | Шпиндель 3/4 | N000-043-392 | 1 581 | |
| 5 | Блок ударный в сборе # | N000-043-393 | 5 834.4 | |
| 6 | Шестерня планетарная | N000-043-394 | 193.8 | |
| 7 | Штифт | N000-043-395 | 102 | |
| 8 | Шайба упорная | N000-043-396 | 102 | |
| 9 | Подшипник шариковый 698-2RS | N000-043-397 | 193.8 | |
| 10 | Кольцо уплотнительное | N000-043-398 | 122.4 | |
| 11 | Кольцо стопорное | N000-043-399 | - | |
| 12 | Шестерня кольцевая | N000-043-400 | 897.6 | |
| 13 | Корпус редуктора | N000-043-401 | 846.6 | |
| 14 | Подшипник шариковый 16003 | N000-043-402 | 255 | |
| 15 | Ротор двигателя BRUSHLESS 6025 с подшипниками 16003 или 698 и 608-2Z в сборе SS | N000-043-403 | 2 570.4 | |
| 16 | Статор двигателя BRUSHLESS 6025 | N000-043-404 | 2 040 | |
| 17 | Подшипник шариковый 608 ZZ | N000-043-405 | 193.8 | |
| 18 | Кожух двигателя | N000-043-406 | 193.8 | |
| 19 | Шайба-гровер D3.5 | N000-043-407 | - | |
| 20 | Винт M3.5x65 | N000-043-408 | - | |
| 21 | Кольцо подвеса | N000-043-409 | - | |
| 22 | Кронштейн кольца | N000-043-410 | - | |
| 23 | Винт M6x35 | N000-043-411 | - | |
| 24 | Корпус в сборе SS | N000-043-412 | 918 | |
| 25 | Выключатель JC15-2A 42V DC 0.2A (8pin Jinyuan) | V000-002-730 | 469.2 | |
| 26 | Переключатель реверса | N000-043-413 | 102 | |
| 27 | Панель управления | N000-043-414 | 102 | |
| 28 | Кожух светодиода | N000-043-415 | - | |
| 28C | Светодиод с кожухом в сборе # | N000-045-789 | 102 | |
| 29 | Плата светодиода | N000-043-416 | - | |
| 30 | Плата управления двигателем BLWO_5S_229 (HW: BLWO_5S_229 V1 SW: 3610_MT_V1) | V000-004-659 | 2 917.2 | |
| 31 | Вилка контактная АКБ системы LMS | N000-043-356 | 102 | |
| 32 | Штифт амортизационный | N000-043-418 | - | |
| 33 | Саморез ST4x14 | N000-043-419 | - | |
| 34 | Крышка задняя | N000-043-420 | 234.6 | |
| 35 | Саморез ST3x16 | N000-018-443 | - | |
| 36 | Скоба подвеса | N000-043-421 | - | |
| 37 | Винт M4x10 | N000-045-784 | - | |

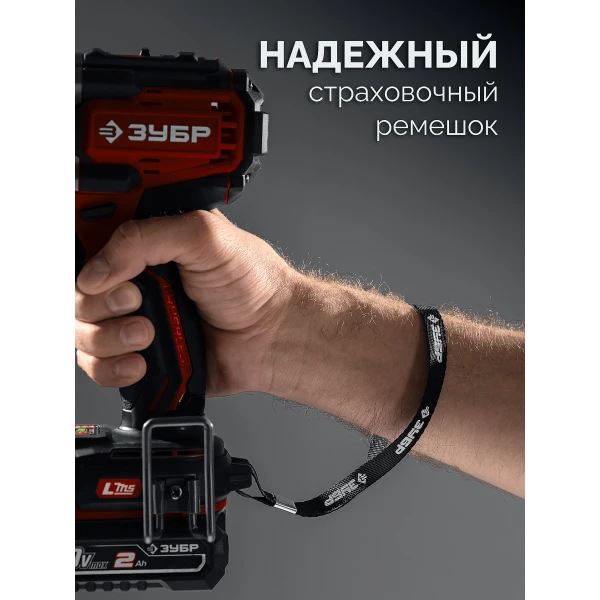

| 38 | Ремешок ЗУБР | N000-045-786 | - | |
| 39 | АКБ-20-4 (L-MS 20V 4A) | V000-007-282 | 5 569.2 | |
| 40 | БЗУ-20-1 | N000-043-362 | 3 104.88 | |
