ЗУБР 62 см3, 50 см, бензопила (ПБЦ-М62-50)
Идеальный вариант для пиления досок, бруса, стволов различных пород дерева на дачном участке. В отличие от электрической, бензиновая пила оснащена более мощным двигателем, безопасна в отношении поражения электрическим током, может работать в любую погоду и в любом месте. Функции легкого запуска, автоматической смазки цепи и эффективная антивибрационная защита делают пилу легкой в обращении и комфортной в работе. Двойной тормоз цепи, приводимый в действие при откидывании защитного щитка или при отпускании клавиши блокировки на рукоятке, а также встроенный цепеуловитель и металлический упор делают пилу безопасной в применении. Большая удельная мощность, высокое качество применяемых материалов и изготовления, обеспечивающие увеличенный ресурс, делают бензиновую пилу ЗУБР Вашим лучшим помощником. Обратите внимание, что рекомендуемая пильная гарнитура ЗУБР устанавливается только комплектом

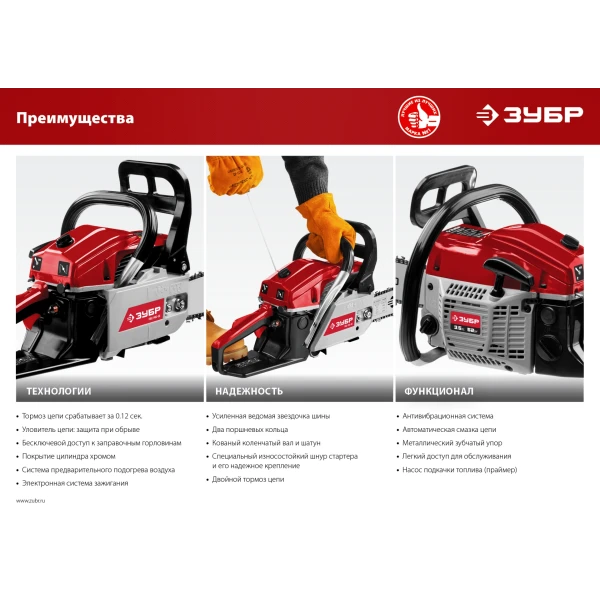

Преимущества

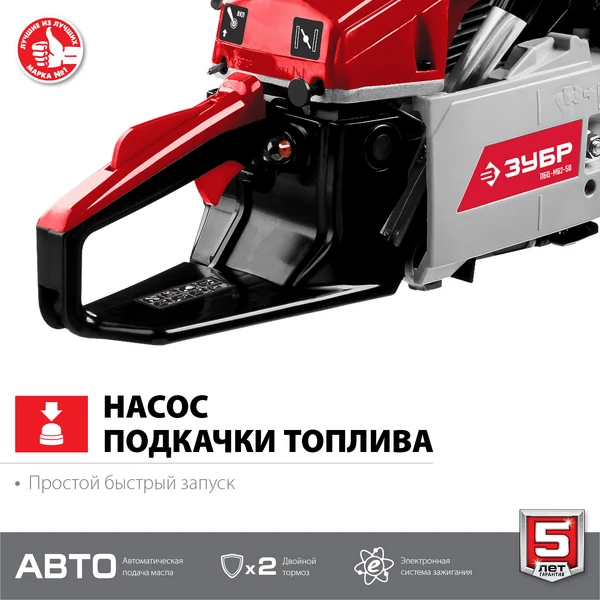

- Насос подкачки топлива способствует более легкому запуску, даже в холодную погоду

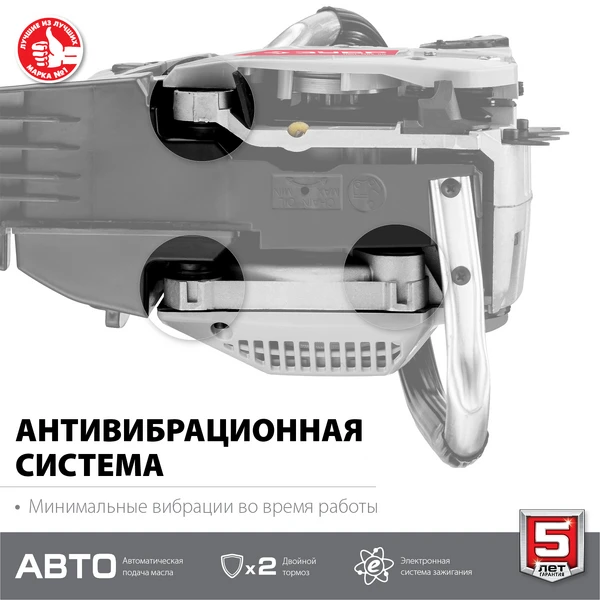

- Продуманная виброгасительная система, очень эффективна при длительном пилении
- Электронная система зажигания обеспечивает ровную, экономичную и экологичную работу двигателя
- Насос принудительной подачи смазки к цепи уменьшает износ, что увеличивает срок службы цепи и шины
- Тормоз мгновенного действия обеспечивает высокую безопасность работ, мгновенно останавливая пильную цепь в случае опасности
- Система предварительной очистки воздуха удаляет из входного воздуха наиболее крупные частицы и увеличивает срок службы фильтра
- Удобная эргономичная рукоятка

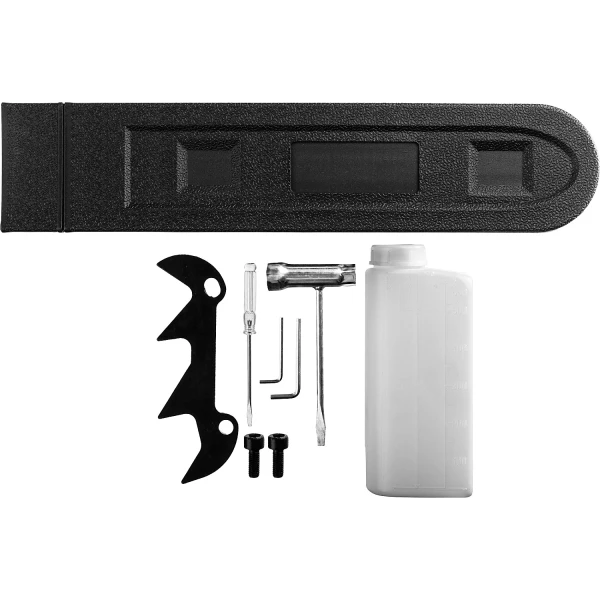

- Емкость для смешивания в комплекте
Использование
Для пиления досок, бруса, стволов различных пород дерева (с приводом режущего инструмента от двигателя внутреннего сгорания). Изделие предназначено для эксплуатации только вне помещений
| Гарантия | 60 |

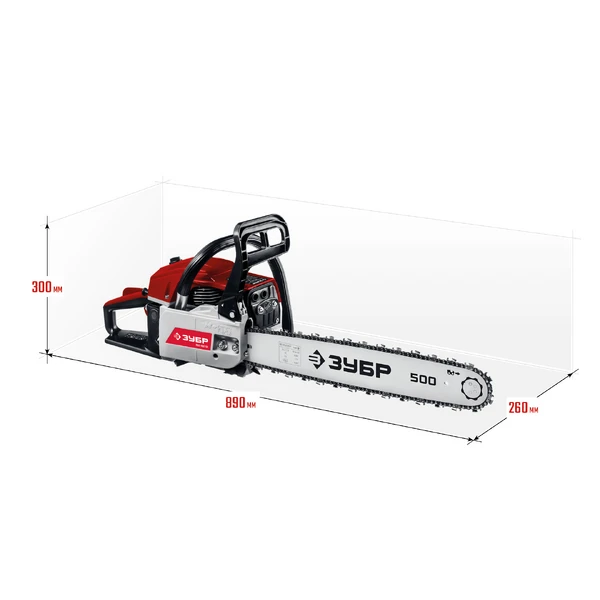

| Габариты, см | 43.5х26x31 |
| Масса изделия, кг | 6.1 |
| Масса в упаковке, кг | 7.4 |
| Мощность, л.с. | 4.8 |
| Мощность, кВт | 3.5 |
| Максимальная частота вращения, об/мин | 11000 |
| Емкость топливного бака, мл | 550 |
| Длина направляющей шины, см | 50 |
| Емкость масляного бака для смазки цепи, мл | 260 |
| Шаг цепи, дюйм | 0.325 |
| Кол-во звеньев | 76 |
| Время срабатывания тормоза цепи, сек | 0.12 |
| Ширина паза, дюйм | 0.058 |
| Норма расхода топлива, л/маш.-час | 1.1 |
| Объем двигателя, см³ | 62 |
| Тип упаковки | коробка картонная |

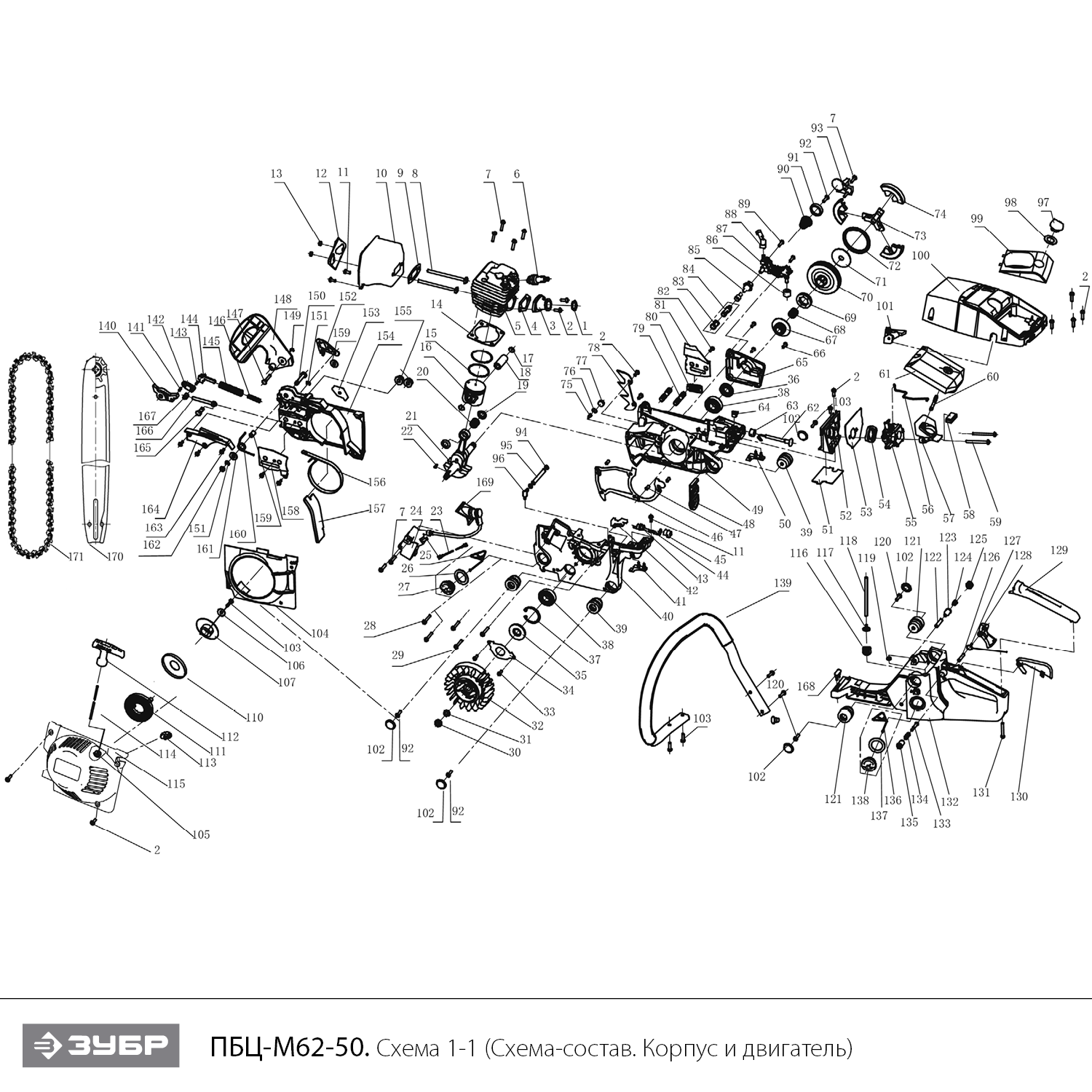

Схема сборки и запчасти ЗУБР 62 см3, 50 см, бензопила (ПБЦ-М62-50)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 3 | Теплоизолятор карбюратора | N000-031-390 | 309.15 | |
| 4 | Прокладка теплоизолятора карбюратора | N000-031-391 | 102 | |
| 5 | Цилиндр D45.2 | N000-031-392 | 1 107.25 | |
| 6 | Свеча зажигания L7TC | N000-031-393 | 199.92 | |
| 9 | Прокладка глушителя | N000-031-394 | 102 | |
| 10 | Глушитель | N000-031-395 | 927.47 | |
| 14 | Прокладка цилиндра D45.2 | N000-031-396 | 123.76 | |
| 15 | Кольцо поршневое D45.2 | N000-031-397 | 169.17 | |
| 15-20 | Цилиндро-поршневая группа (ЦПГ) D45.2 | N000-031-403 | 1 456.56 | |
| 16 | Поршень D45.2 | N000-031-398 | 824.42 | |
| 17 | Кольцо стопорное D11 | N000-031-399 | 102 | |
| 18 | Палец поршневой D11x34 | N000-031-400 | 206.1 | |
| 19 | Шайба дистанционная | N000-031-401 | - | |
| 20 | Подшипник игольчатый D15хd11х12.5 | N000-031-402 | - | |
| 21 | Коленвал | N000-031-404 | 1 094 | |
| 22 | Шпонка сегментная L9xS3xH3.5 | N000-031-405 | 102 | |
| 23 | Магнето в сборе | N000-031-469 | 732.06 | |
| 25 | Поводок масленой пробки | N000-031-406 | 103.05 | |
| 25-27 | Пробка масляная в сборе | N000-031-409 | 109.19 | |
| 26 | Прокладка масленой пробки | N000-031-407 | 103.05 | |
| 27 | Пробка масленая | N000-031-408 | 103.05 | |
| 32 | Маховик | N000-031-410 | 727.15 | |
| 35 | Сальник D35хd15хh4.5 | N000-031-411 | 208.08 | |
| 36 | Сальник D28хd15xh4.5 | N000-031-412 | 102 | |
| 37 | Кольцо стопорное сжимное D34 | UM06-002-002 | 104.04 | |
| 38 | Подшипник шариковый 6202 открытый (35х15х11) CCEB | N000-006-326 | 367.5 | |
| 39 | Втулка амортизационная нижняя | N000-031-413 | 309.15 | |
| 40 | Картер левая часть | N000-031-414 | 927.47 | |
| 43 | Выключатель 6A 250VAC | V000-003-359 | 430.85 | |
| 44 | Фиксатор выключателя | N000-031-416 | - | |
| 46 | Прокладка картера | N000-031-417 | 102 | |
| 47 | Штифт D6 | N000-031-418 | - | |
| 49 | Картер правая часть | N000-031-419 | 1 030.52 | |
| 51 | Прокладка карбюратора опорная | N000-031-420 | 102 | |
| 52 | Пластина опорная карбюратора | N000-031-421 | 309.15 | |
| 53 | Прокладка карбюратора | N000-031-422 | 102 | |
| 54 | Фланец | N000-031-423 | 309.15 | |
| 55 | Карбюратор HUAYI | N000-031-424 | 1 649.17 | |
| 56 | Тяга дросселя | N000-031-425 | 102 | |
| 57 | Основание воздушного фильтра | N000-031-426 | 412.2 | |
| 61 | Элемент фильтрующий | N000-031-427 | 131.01 | |
| 62 | Рычаг воздушной заслонки | N000-031-428 | 102 | |
| 63 | Втулка резиновая рычага воздушной заслонки | N000-031-429 | - | |
| 67 | Колесо червячное | N000-031-430 | 126.48 | |
| 69 | Венец сменный привода цепи | N000-031-431 | 137.56 | |
| 70 | Чашка сцепления | N000-031-920 | 357 | |

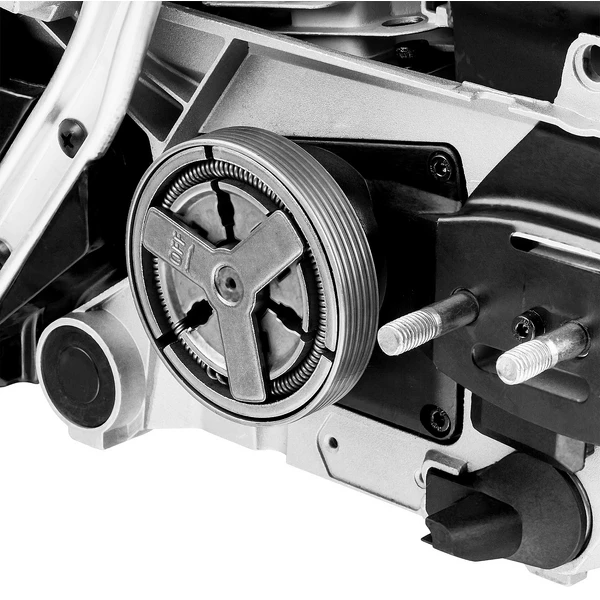

| 70-74 | Муфта сцепления в сборе | N000-031-434 | 310.36 | |
| 71 | Шайба сцепления | N000-031-433 | - | |
| 75 | Сапун | N000-031-435 | - | |
| 77 | Пробка войлочная сапуна | N000-031-436 | 103.05 | |
| 78 | Упор зубчатый | N000-031-437 | - | |
| 79 | Шпилька крепления шины | N000-031-438 | 206.1 | |
| 80 | Опора демпфирующая | N000-031-439 | 103.05 | |
| 81 | Пластина опорная | N000-031-440 | 206.1 | |
| 83-84 | Фильтр масляный в сборе | N000-031-441 | - | |
| 85 | Шланг маслозаборный | N000-031-442 | 102 | |
| 87 | Насос масляный | N000-031-443 | 194.9 | |
| 88 | Шланг подачи масла | N000-031-444 | 102 | |
| 90 | Пружина демпфирующая | N000-031-445 | - | |
| 93 | Уловитель цепи | N000-031-446 | - | |
| 97 | Гайка барашек M6 | N000-031-447 | - | |
| 98 | Прокладка | N000-031-448 | 102 | |
| 99 | Крышка воздушного фильтра | N000-031-449 | 205.63 | |
| 100 | Часть пластикового корпуса верхняя | N000-031-450 | 1 442.72 | |
| 101 | Вставка-направляющая регулировки карбюратора резиновая | N000-031-451 | - | |
| 103-115 | Стартер в сборе | N000-031-453 | 718.96 | |
| 104 | Диффузор маховика | N000-031-452 | 309.15 | |
| 116-117 | Фильтр топливный в сборе | N000-031-454 | 412.2 | |
| 118 | Топливопровод D5хd2.5хL177 черный специальный | N000-031-455 | 163.2 | |
| 121 | Втулка амортизатора нижняя | N000-031-456 | 309.15 | |
| 127 | Пружина курка возвратная | N000-031-457 | - | |
| 128 | Курок газа | N000-031-458 | - | |
| 129 | Накладка рукоятки | N000-031-459 | 103.05 | |
| 130 | Рычаг предохранительный курка газа | N000-031-460 | - | |
| 132 | Бак топливный в сборе | N000-031-461 | 1 035.78 | |
| 133 | Фиксатор курка газа | N000-031-462 | - | |
| 134 | Пружина | N000-031-463 | - | |
| 135 | Кнопка фиксатора | N000-031-464 | 103.05 | |
| 136-138 | Крышка топливного бака в сборе | N000-031-465 | 129.18 | |
| 139 | Рукоятка верхняя алюминиевая | N000-031-466 | 927.47 | |
| 140-167 | Тормоз цепи в сборе | N000-031-468 | 877.82 | |
| 165-166 | Натяжитель цепи в сборе | N000-031-467 | 199.92 | |
| 170 | ЗУБР тип 3, шаг 0.325", паз 1.3 мм, 50 см, шина для бензопил, Профессионал (70203-50) | 70203-50 | 1 483.95 | |
| 171 | ЗУБР тип 3, шаг 0.325", паз 1.3 мм, 78 звеньев, цепь для бензопил, Профессионал (70303-50) | 70303-50 | 1 216.01 | |
