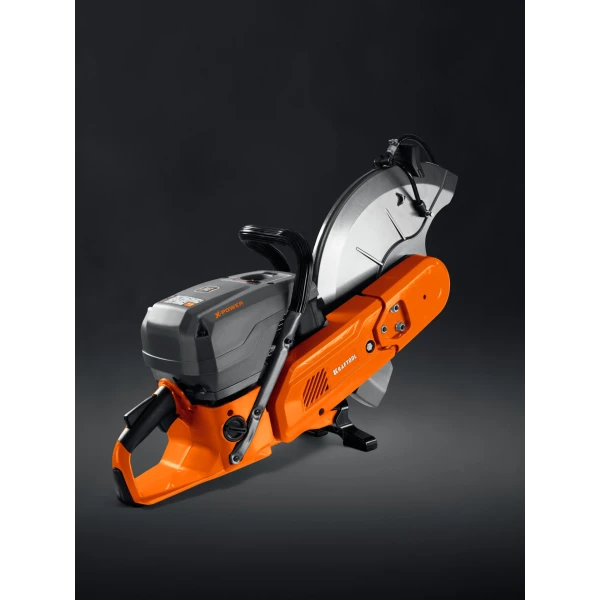

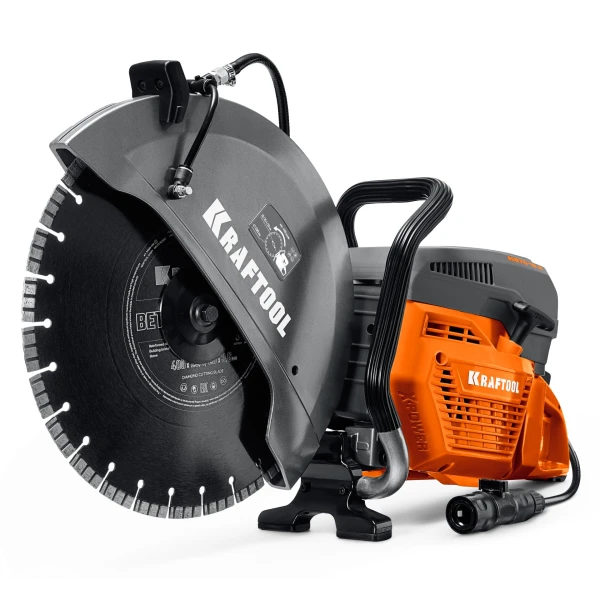

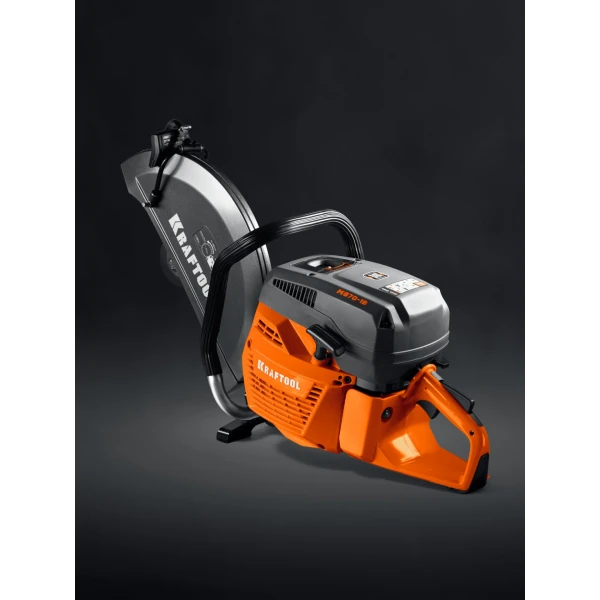

KRAFTOOL 4800 Вт, 400 мм, без диска, бензорез по бетону (бетонорез) (K970-16)
Новинка
Усиленный профессиональный инструмент для эффективной резки и проделывания спилов, отверстий в литом бетоне, камне, кирпиче, металлических конструкциях, стенах, асфальте и бордюрах.
Преимущества
- Двигатель большего объема для бескомпромиссной производительности
- Система подачи воды на режущий узел с быстросъёмным соединителем для шланга и краном
- Поршень с антифрикционным покрытием GlideTech обладает повышенной устойчивостью к износу в условиях продолжительного трения

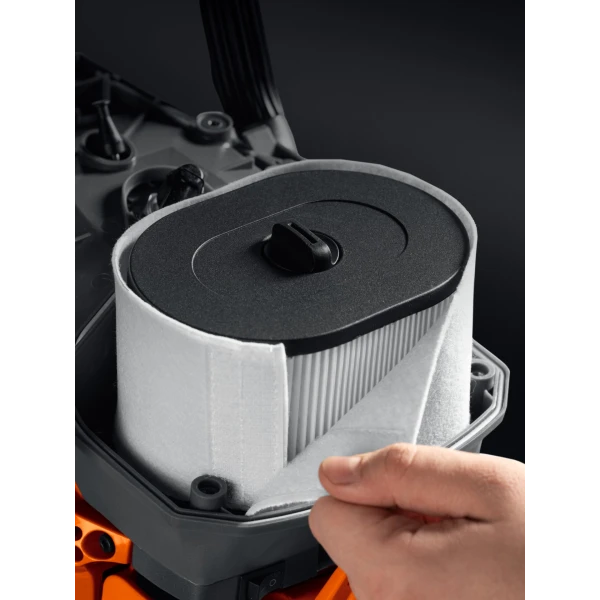

- Трехступенчатая система фильтрации увеличивает срок службы двигателя и интервалы между обслуживанием
- Легкий запуск, обеспечивающийся благодрая декомпрессионному клапану

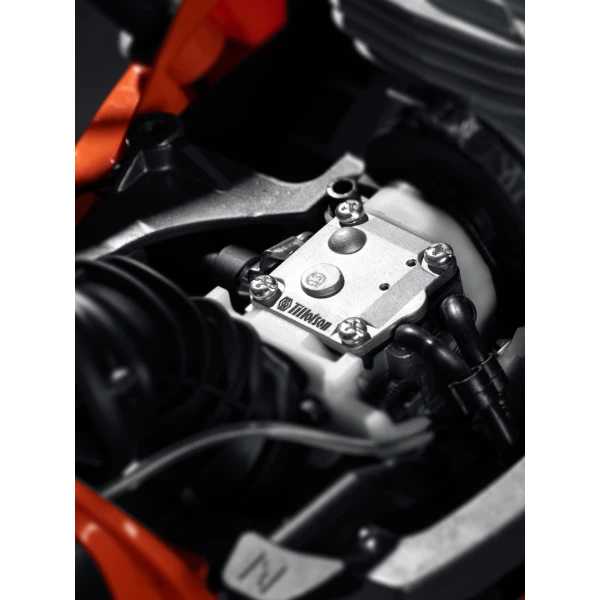

- Карбюратор TILLOTSON - мировой производитель
- Высокоресурсные подшипники TPI из сверхчистой японской стали
- Проффесиональная антивибрационная система снижает вибрацию на рукоятках и уменьшает усталость оператора
- Улучшенная система пылезащиты стартера с закрытыми возвратной пружиной и подшипником шкива
- Усиленный шнур стартера со значительно повышенной износостойкостью повышает надежность эксплуатации

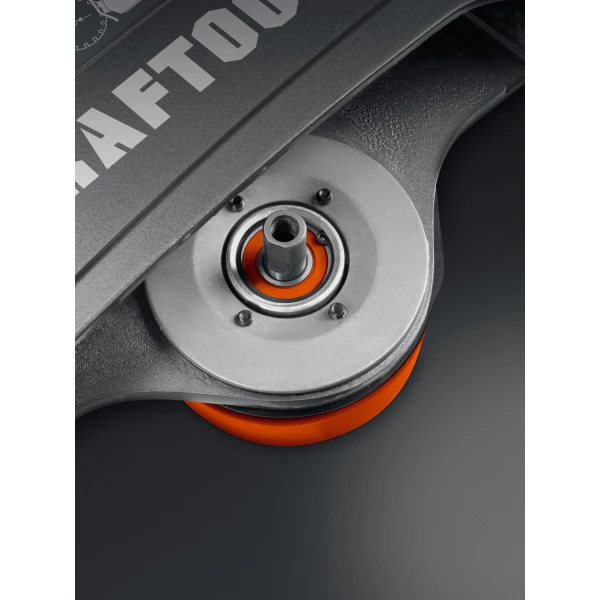

- Возможность использования дисков с разными посадками. Диски с посадкой 20, 25.4 и 32 мм легко устанавливаются благодаря штатной посадочной втулке

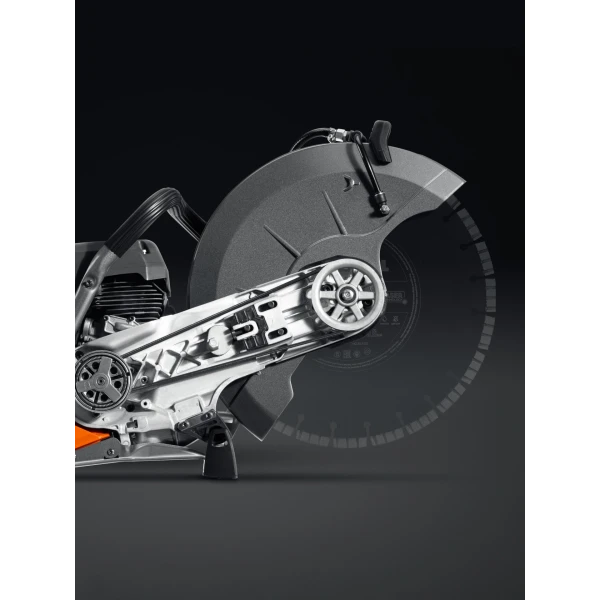

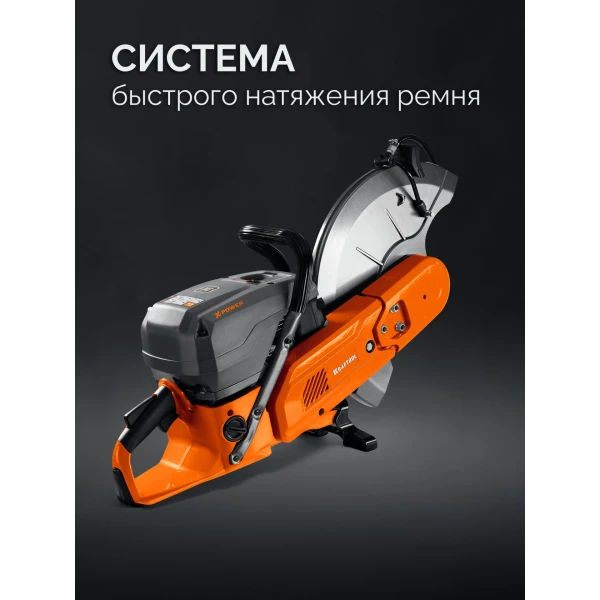

- Поликлиновый ремень обеспечивает лучшую передачу мощности, реже требует повторного натяжения
- В комплект поставки входит набор для обслуживания (ремень, воздушный фильтр, топливный фильтр)
Использование
Для сухой и мокрой резки и проделывания спилов, отверстий в литом бетоне, камне, кирпиче, металлических конструкциях, стенах, асфальте и бордюрах.
| Тип двигателя | Бензиновый двухтактный |
| Габариты, см | 71х24x47 |
| Масса изделия, кг | 11 |
| Масса в упаковке, кг | 14 |
| Гарантия | 12 |
| Диаметр диска, мм | 400 |
| Посадочный диаметр, мм | 20/25.4/32 |
| Емкость топливного бака, л | 1.1 |
| Мощность, кВт | 4.8 |
| Мощность, л.с. | 6.4 |
| Норма расхода топлива, л/маш.-час | 2.6 |
| Объем двигателя, см³ | 94 |
| Тип упаковки | коробка картонная |
| Глубина резания, мм | 145 |
| Частота вращени шпинделя, об/мин | 4300 |
| Поликлиновый ремень | да |
| Антивибрационная система | да |
| Декомпрессионный клапан | да |
| Реверсивная консоль | нет |
| Система подачи воды | да |
| Трехступенчатая система фильтраци | да |
| Режущий инструмент входит в комплект поставки | нет |

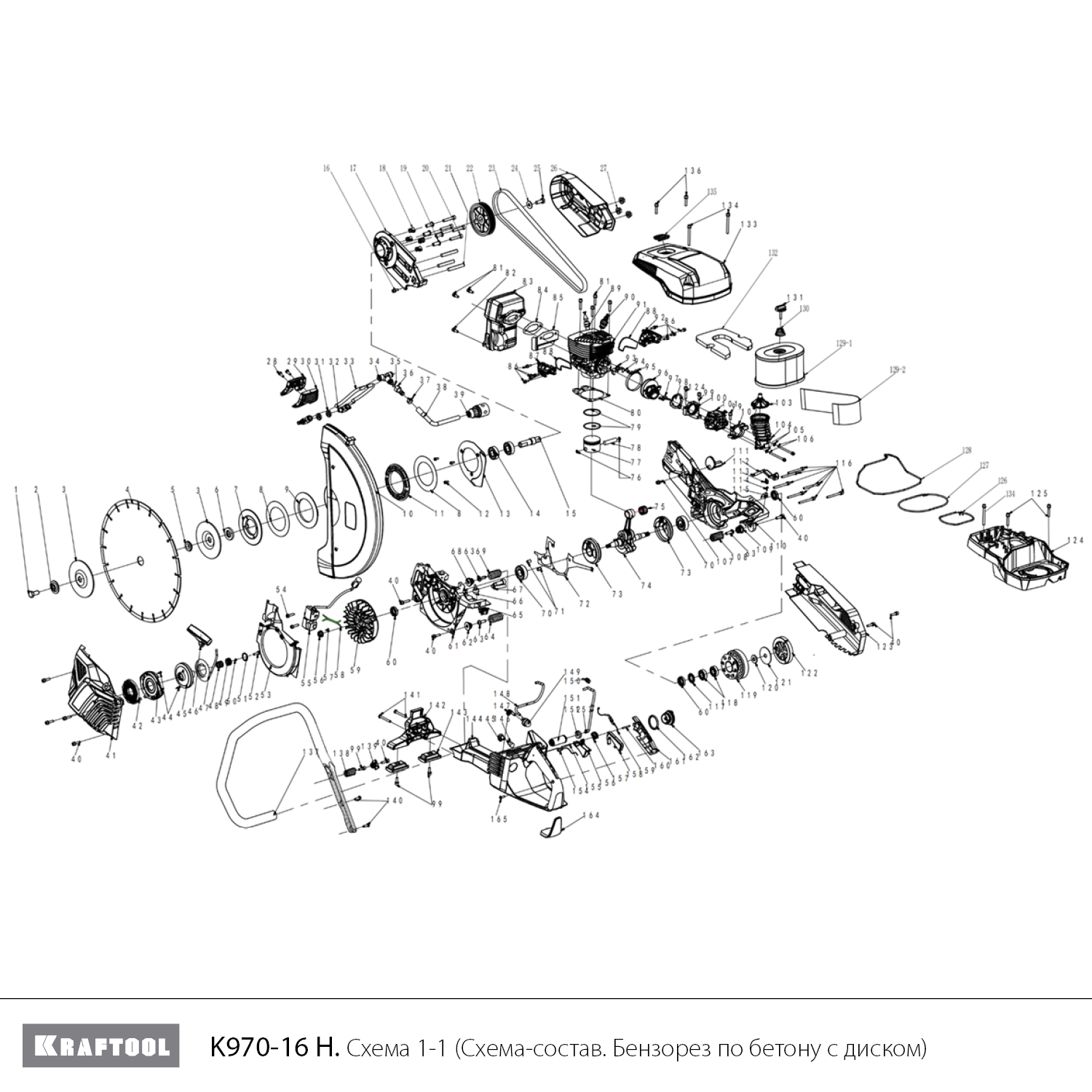

Схема сборки и запчасти KRAFTOOL 4800 Вт, 400 мм, без диска, бензорез по бетону (бетонорез) (K970-16)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Шайба прижимная фланца | N000-041-581 | - | |
| 3 | Фланец | N000-041-582 | - | |
| 5 | Втулка под диск | N000-041-584 | - | |
| 6 | Проставка | N000-041-585 | - | |
| 7 | Кольцо фрикционное | N000-041-586 | - | |
| 8 | Прокладка алюминиевая | N000-041-587 | - | |
| 9 | Кольцо резиновое 1 | N000-041-588 | - | |
| 10 | Кожух защитный под диск 400 мм | N000-041-589 | - | |
| 11 | Кольцо резиновое 2 | N000-041-590 | - | |
| 13 | Крышка пылезащитная | N000-041-591 | - | |
| 14 | Подшипник шариковый 6202-2RS (35х15х11) | N000-002-931 | 443.31 | |
| 15 | Вал выходной | N000-041-592 | 2 882 | |
| 17 | Корпус выходного вала | N000-041-593 | - | |
| 18 | Пружина | N000-041-594 | - | |
| 19 | Втулка | N000-041-595 | - | |
| 22 | Шкив ведомый | N000-041-596 | 1 960 | |
| 23 | Ремень | N000-041-597 | 2 390 | |
| 26 | Крышка защитная ведомого шкива | N000-041-598 | - | |
| 29 | Ручка защитного кожуха в сборе (29-30) | N000-041-599 | - | |
| 31 | Форсунка | N000-040-125 | - | |
| 33 | Шланг подачи воды d8x22 | N000-041-600 | - | |
| 34 | Тройник | N000-040-123 | - | |
| 35 | Кольцо уплотнительное 12x2 | N000-041-601 | 100 | |
| 36 | Клапан подачи воды | N000-041-602 | - | |
| 38 | Шланг 8x2000 | N000-040-122 | - | |
| 39 | Коннектор | N000-040-121 | - | |
| 41 | Стартер в сборе (41-52) | N000-041-603 | 5 092 | |
| 53 | Кожух защитный маховика | N000-041-604 | - | |
| 55 | Магнето | N000-041-605 | 5 870 | |
| 57 | Шпонка полукруглая сегментная 3x10 | N000-041-606 | 230 | |
| 58 | Провода зажигания | N000-041-607 | - | |
| 59 | Маховик | N000-041-608 | 5 640 | |
| 60 | Сальник D26хd15х6 | N000-041-609 | 450 | |
| 61 | Картер левая часть | N000-041-610 | 9 496 | |
| 62 | Седло пружины антивибрационной левого картера | N000-041-611 | - | |
| 64 | Пружина антивибрационная левого картера | N000-041-612 | - | |
| 65 | Выключатель | N000-041-613 | - | |
| 66 | Вибропроставка | N000-041-614 | - | |
| 67 | Муфта регулировочная | N000-041-615 | - | |
| 68 | Седло виброгасящей пружины рукоятки | N000-041-616 | - | |
| 69 | Пружина виброгасящая | N000-041-617 | - | |
| 70 | Подшипник шариковый 6203 открытый (40х17х12) C&U | N000-009-927 | 599.7 | |
| 71 | Штифт | N000-041-618 | - | |
| 72 | Прокладка картера | N000-041-619 | 360 | |
| 73 | Крышка защитная коленвала | N000-041-620 | - | |
| 74 | Коленвал | N000-041-621 | - | |
| 75 | Подшипник игольчатый 13x17x17.5 | N000-041-622 | 1 000 | |
| 77 | Поршень D56 | N000-041-623 | 2 650 | |
| 79 | Кольцо поршневое D56 | N000-041-624 | 310 | |
| 80 | Прокладка цилиндра | N000-041-625 | 610 | |
| 83 | Глушитель | N000-041-626 | - | |
| 84 | Прокладка глушителя | N000-041-627 | 410 | |
| 85 | Пластина защитная глушителя | N000-041-628 | - | |
| 89 | Клапан декомпрессионный | N000-041-629 | - | |
| 90 | Свеча зажигания | N000-040-092 | - | |
| 91 | ЦПГ в сборе D56 (76-80,86-88,91-92) | N000-041-630 | 14 820 | |
| 93 | Адаптер впускной | N000-041-631 | - | |
| 95 | Хомут впускной трубы | N000-041-632 | - | |
| 96 | Коллектор впускной | N000-041-633 | 1 800 | |
| 97 | Рассекатель | N000-041-634 | - | |
| 98 | Проставка крепежная впуской трубы | N000-041-635 | - | |
| 100 | Крепление карбюратора внутреннее | N000-041-636 | - | |
| 101 | Карбюратор Tillotson MP23B21 | N000-041-637 | 11 930 | |
| 102 | Крепление карбюратора внешнее | N000-041-638 | - | |
| 103 | Крышка впуска | N000-041-639 | - | |
| 104 | Патрубок Г-образный | N000-041-640 | - | |
| 108 | Пружина антивибрационная | N000-041-641 | - | |
| 109 | Седло пружины антивибрационной | N000-041-642 | - | |
| 110 | Картер правая часть | N000-041-643 | 9 438 | |
| 111 | Кронштейн | N000-041-644 | - | |
| 112 | Рычаг газа | N000-041-645 | - | |
| 113 | Вставка резиновая рычага газа | N000-041-646 | - | |
| 115 | Пластина антифрикционная | N000-041-647 | - | |
| 117 | Проставка барабана сцепления | N000-041-648 | - | |
| 118 | Подшипник шариковый 6001-2RS (28x12х8) CGXY | N000-028-706 | 215.46 | |
| 119 | Чашка сцепления | N000-041-649 | 2 444 | |
| 120 | Проставка | N000-041-650 | - | |
| 121 | Проставка сцепления | N000-041-651 | - | |
| 122 | Муфта сцепления в сборе | N000-041-652 | 2 444 | |
| 123 | Крышка защитная сцепления | N000-041-653 | - | |
| 124 | Крышка верхняя | N000-041-654 | - | |
| 126 | Уплотнительные кольца набор (126-128) | N000-041-655 | 680 | |
| 129-1 | Фильтр воздушный | N000-041-656 | 846 | |
| 129-2 | Фильтр воздушный предварительной очистки нетканый | N000-042-682 | 190 | |
| 130 | Пружина прижимная фильтра | N000-041-657 | - | |
| 131 | Гайка-барашек фильтра | N000-041-658 | - | |
| 132 | Фильтр грубой очистки воздуха | N000-041-659 | 280 | |
| 133 | Крышка воздушного фильтра | N000-041-660 | - | |
| 135 | Заглушка декомпрессора | N000-041-661 | - | |
| 137 | Ручка передняя | N000-041-662 | - | |
| 138 | Пружина антивибрационная цилиндра | N000-041-663 | - | |
| 139 | Седло пружины антивибрационной цилиндра | N000-041-664 | - | |
| 142 | Опора передняя | N000-041-665 | - | |
| 143 | Резинка виброгасящая | N000-041-666 | - | |
| 144 | Бак топливный | N000-041-667 | - | |
| 145 | Фитинг сапуна | N000-041-668 | - | |
| 146 | Сапун | N000-041-669 | - | |
| 147 | Трубка возвратная топливная | N000-041-670 | - | |
| 148 | Трубка топливная | N000-041-671 | - | |
| 149 | Насос топливный | N000-040-051 | 230 | |
| 150 | Хомут топливной трубки | N000-041-672 | - | |
| 151 | Фильтр топливный | N000-041-673 | 1 050 | |
| 152 | Фланец фильтра топливного | N000-041-674 | - | |
| 153 | Трубка топливная впускная | N000-041-675 | 360 | |
| 154 | Пружина курка газа | N000-041-676 | - | |
| 156 | Курок газа | N000-041-677 | - | |
| 157 | Шкив тросика газа | N000-041-678 | - | |
| 158 | Курок блокировки газа | N000-041-679 | - | |
| 159 | Тросик газа | N000-041-680 | 280 | |
| 161 | Крышка рукоятки | N000-041-681 | - | |
| 163 | Крышка бензобака в сборе (162-163) | N000-041-682 | 760 | |
| 164 | Виброгаситель | N000-041-683 | - | |
