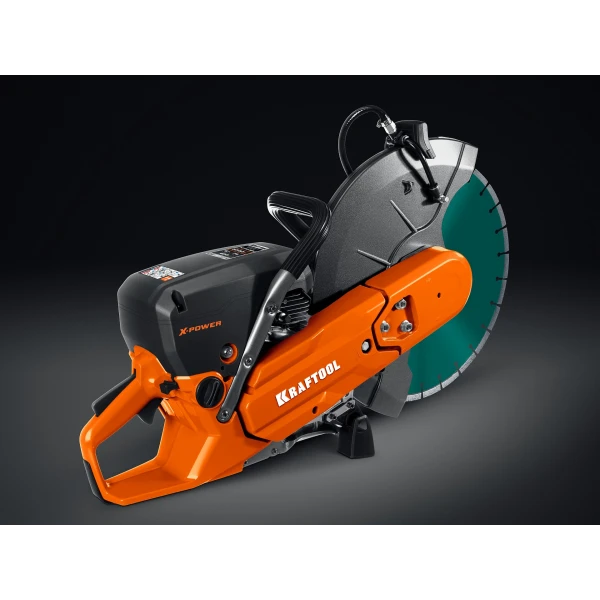

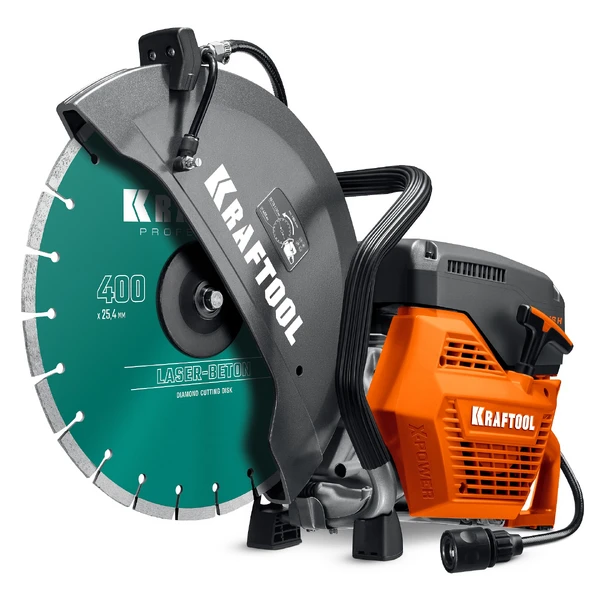

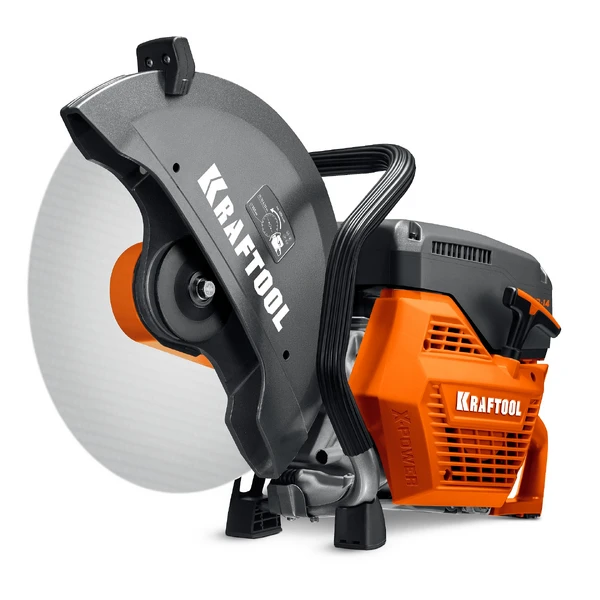

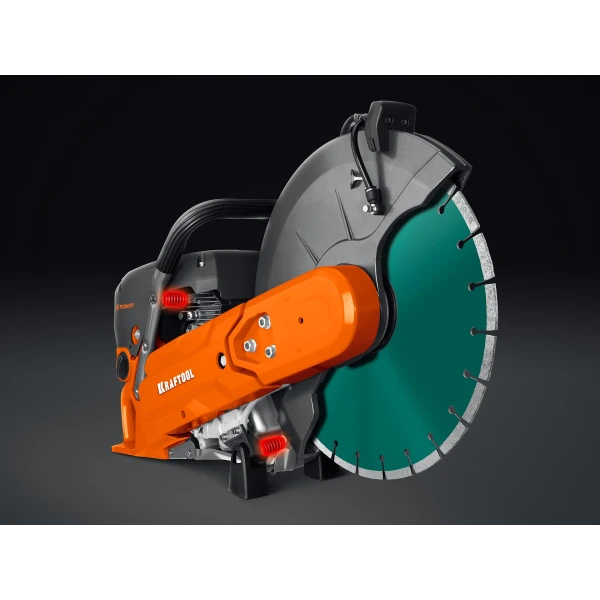

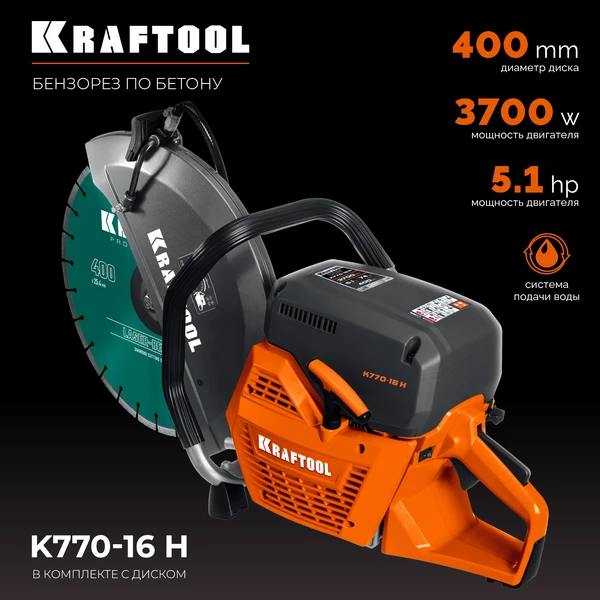

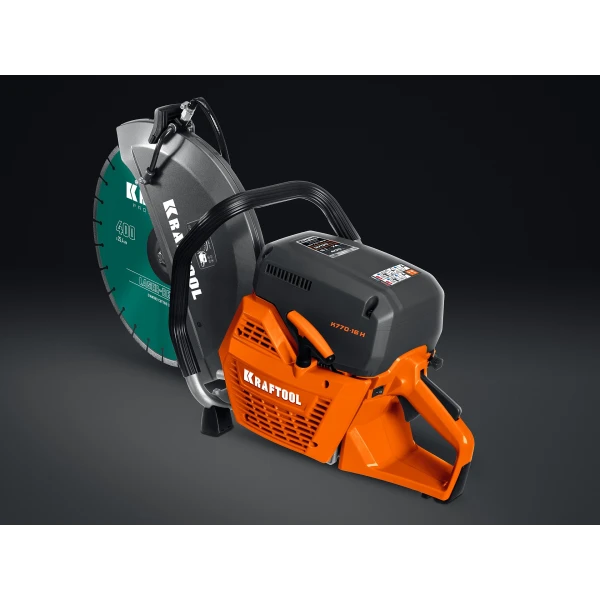

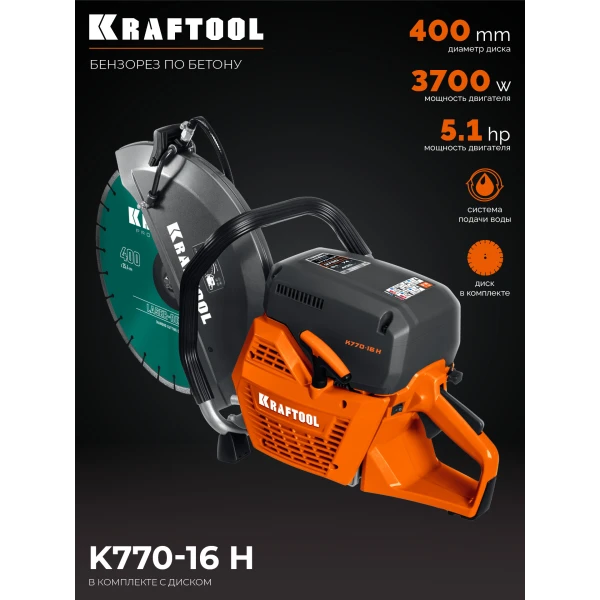

KRAFTOOL 3700 Вт, 400 мм, диск в комплекте, бензорез по бетону (бетонорез) (K770-16 H)
Профессиональный инструмент для эффективной резки и проделывания спилов, отверстий в литом бетоне, камне, кирпиче, металлических конструкциях, стенах, асфальте и бордюрах.
Преимущества

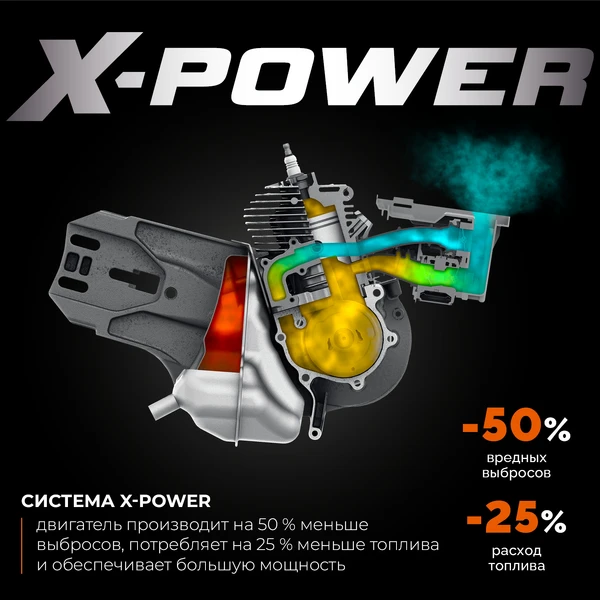

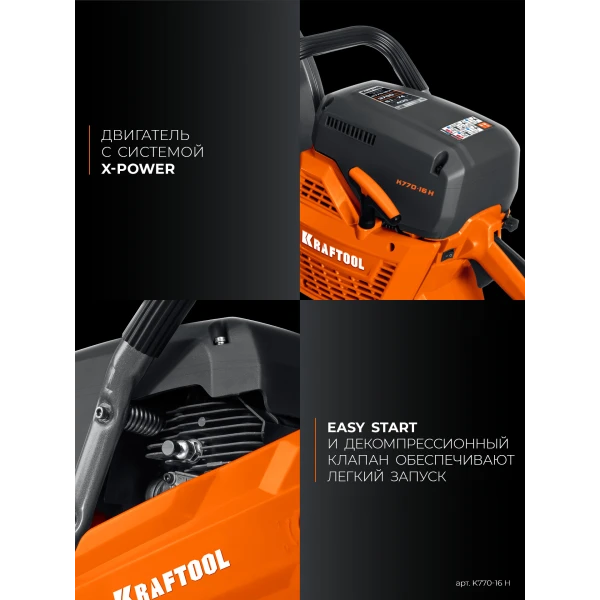

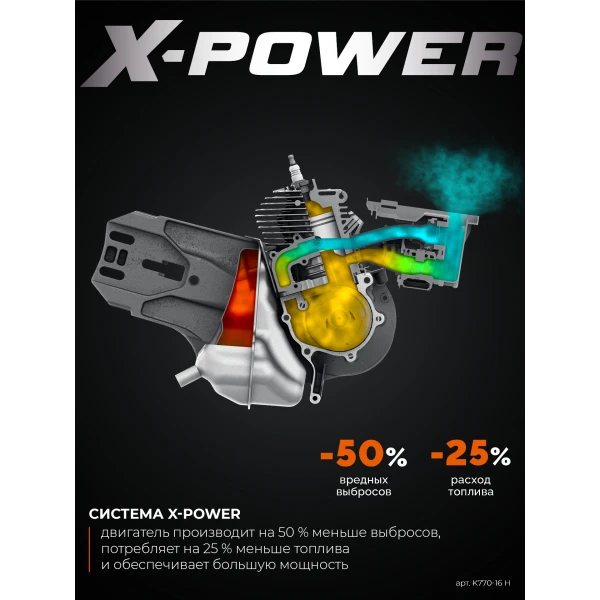

- Двигатель с системой X-Power производит на 50 % меньше выбросов, потребляет на 25 % меньше топлива и обеспечивает большую мощность

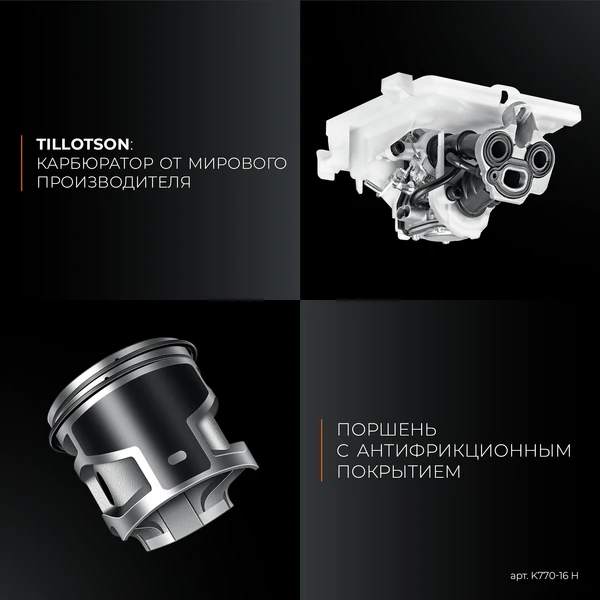

- Поршень с антифрикционным покрытием GlideTech обладает повышенной устойчивостью к износу в условиях продолжительного трения

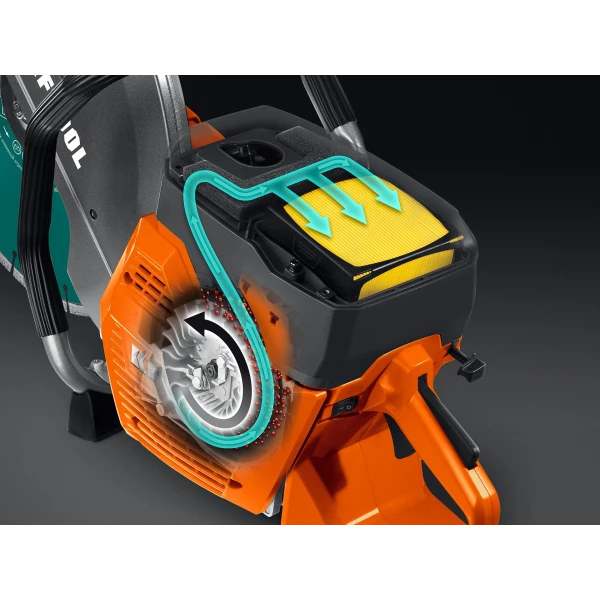

- Трехступенчатая система фильтрации увеличивает срок службы двигателя и интервалы между обслуживанием

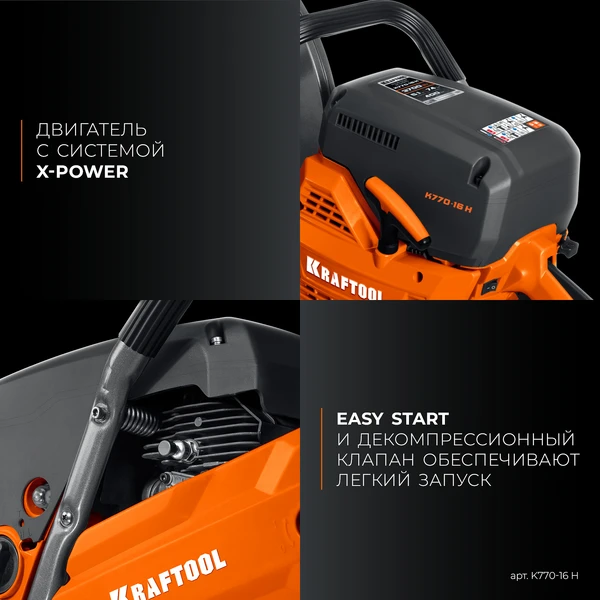

- Легкий запуск, обеспечивающийся благодрая системе Easy Start и декомпрессионному клапану
- Карбюратор TILLOTSON оснащен компенсационным клапаном, обеспечивающим высокую мощность даже при забитом воздушном фильтре

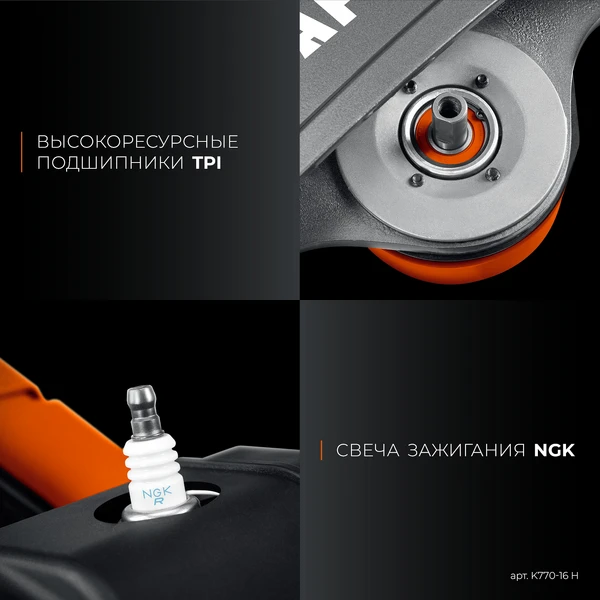

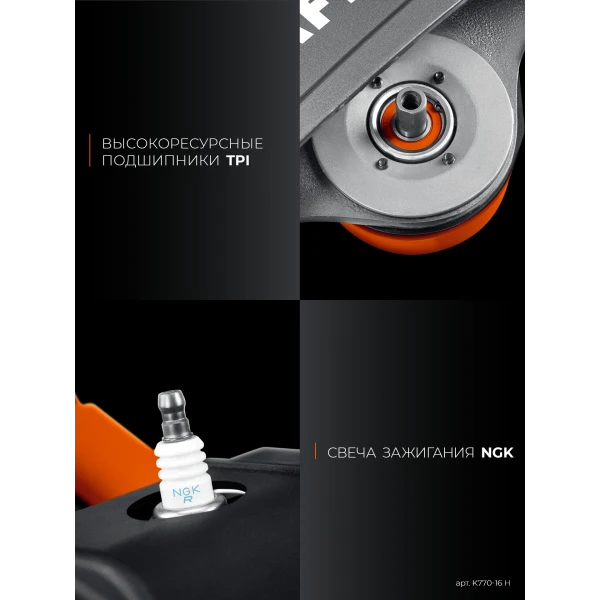

- Высокоресурсные подшипники TPI из сверхчистой японской стали

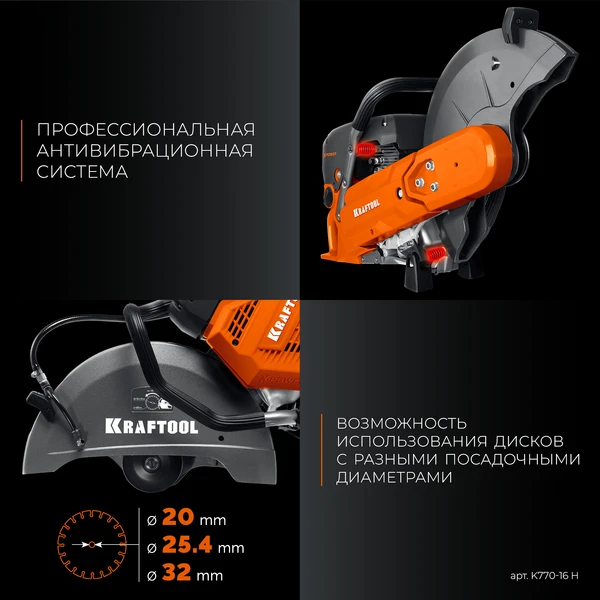

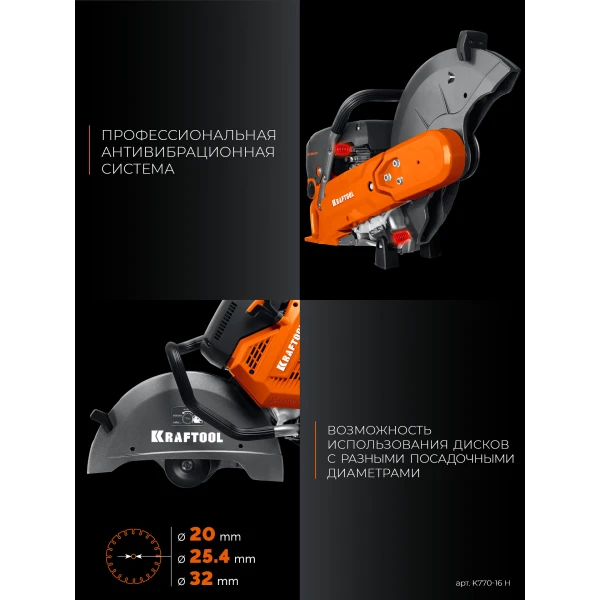

- Професиональная антивибрационная система снижает вибрацию на рукоятках и уменьшает усталость оператора
- Улучшенная система пылезащиты стартера с закрытыми возвратной пружиной и подшипником шкива

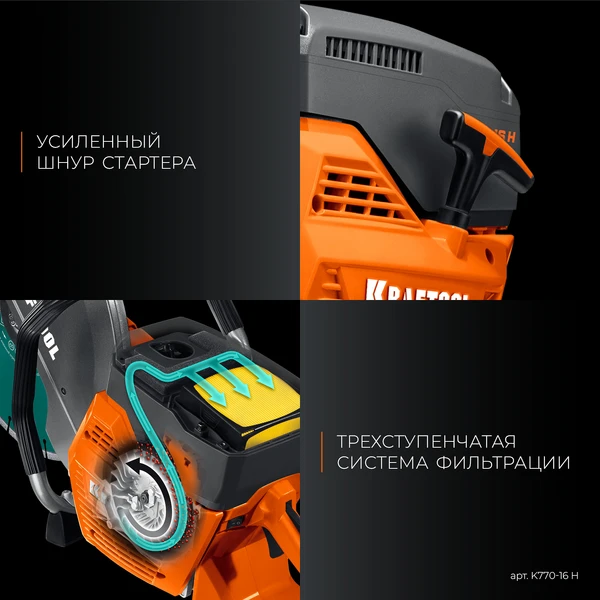

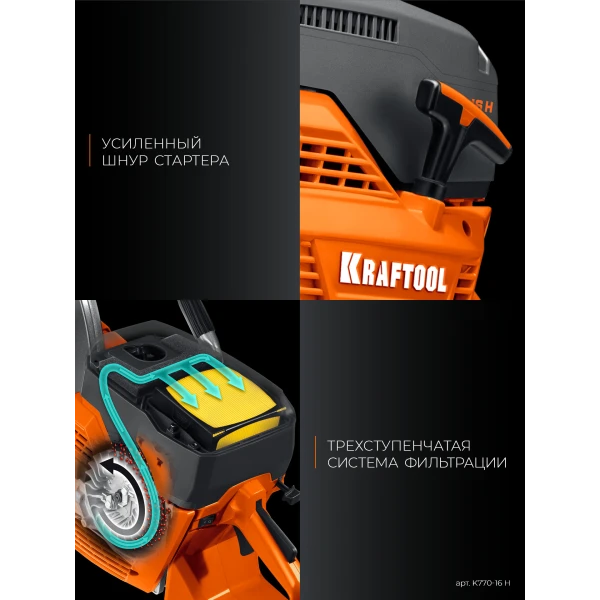

- Усиленный шнур стартера со значительно повышенной износостойкостью повышает надежность эксплуатации
- Реверсивный кожух диска (консоль) позволяет делать резку вплотную к стене или полу
- Возможность использования дисков с разными посадками. Диски с посадкой 20, 25.4 и 32 мм легко устанавливаются благодаря штатной посадочной втулке

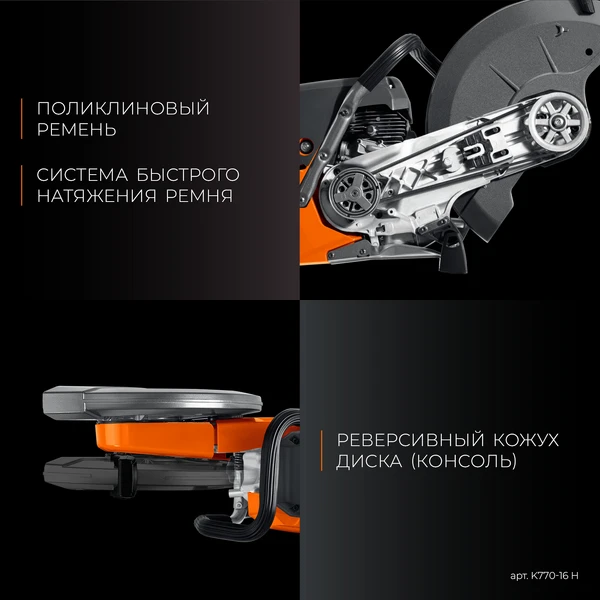

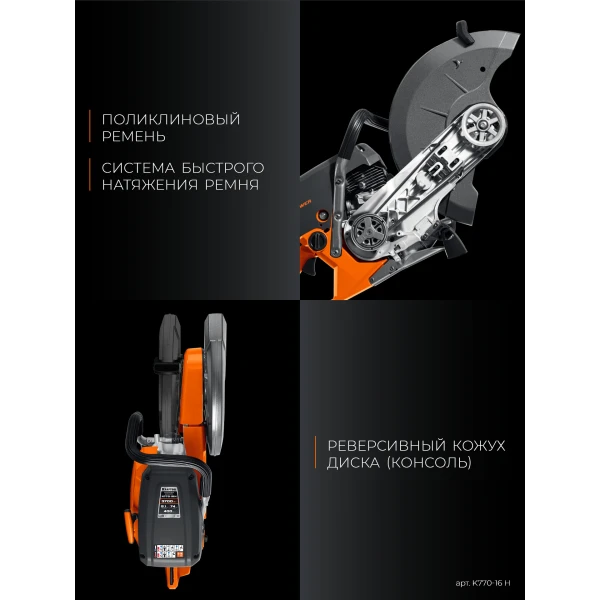

- Поликлиновый ремень обеспечивает лучшую передачу мощности, реже требует повторного натяжения
- В комплект поставки входит дополнительный набор для обслуживания (ремень, воздушный фильтр, топливный фильтр)
Использование
Для сухой и мокрой резки и проделывания спилов, отверстий в литом бетоне, камне, кирпиче, металлических конструкциях, стенах, асфальте и бордюрах.
| Тип двигателя | Бензиновый двухтактный |

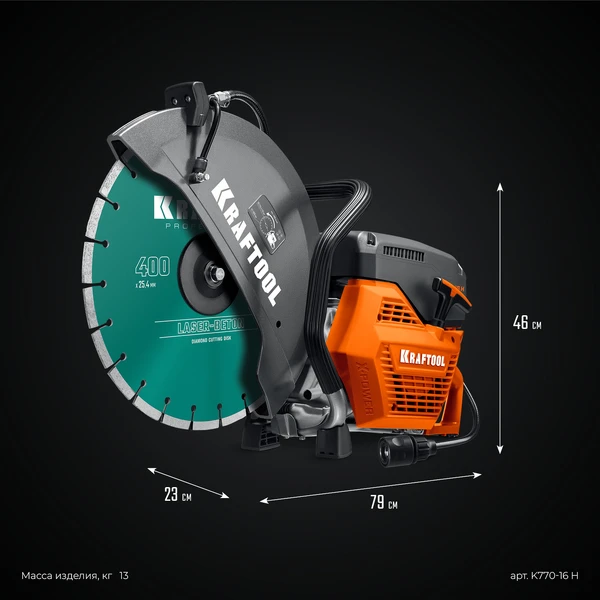

| Габариты, см | 79х23x46 |
| Масса изделия, кг | 13 |
| Масса в упаковке, кг | 16.8 |
| Гарантия | 12 |
| Диаметр диска, мм | 400 |
| Посадочный диаметр, мм | 20/25.4/32 |
| Емкость топливного бака, л | 1.1 |
| Мощность, кВт | 3.7 |
| Мощность, л.с. | 5.1 |
| Норма расхода топлива, л/маш.-час | 1 |
| Объем двигателя, см³ | 74 |
| Тип упаковки | коробка картонная |
| Глубина резания, мм | 145 |
| Частота вращени шпинделя, об/мин | 4300 |
| Поликлиновый ремень | да |
| Антивибрационная система | да |
| Декомпрессионный клапан | да |
| Реверсивная консоль | да |
| Режущий инструмент входящий в комплект поставки | да |
| Система подачи воды | да |
| Трехступенчатая система фильтраци | да |

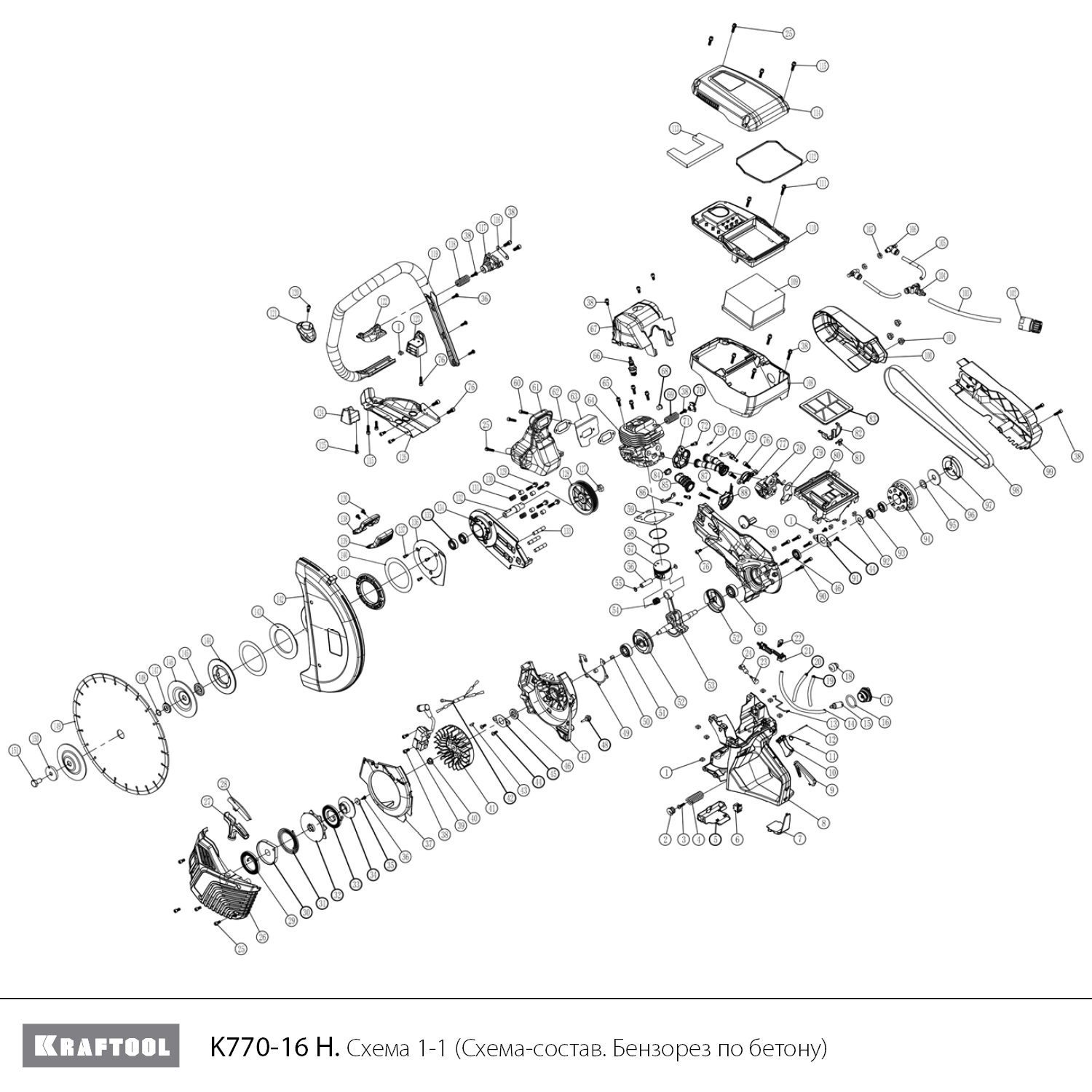

KRAFTOOL 3700 Вт, 400 мм, диск в комплекте, бензорез по бетону (бетонорез) (K770-16 H) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Заглушка | N000-040-037 | - | |
| 4 | Амортизатор задний | N000-040-038 | - | |
| 5 | Пластина нижняя защитная топливного бака | N000-040-039 | - | |
| 6 | Выключатель | N000-040-040 | - | |
| 8 | Бак топливный | N000-040-041 | - | |
| 9 | Рычаг управления | N000-040-042 | - | |
| 10 | Курок | N000-040-043 | - | |
| 11 | Пружина | N000-040-044 | - | |
| 12 | Палец 3x38 | N000-040-045 | - | |
| 13 | Рычаг дроссельной заслонки | N000-040-046 | - | |
| 14 | Топливопровод | N000-040-047 | - | |
| 15 | Фильтр топливный | N000-040-048 | - | |
| 16 | Кольцо уплотнительное 3x25 | N000-040-049 | - | |
| 17 | Крышка бензобака | N000-040-050 | - | |
| 18 | Насос топливный | N000-040-051 | - | |
| 19 | Топливопровод | N000-040-052 | - | |
| 20 | Топливопровод | N000-040-053 | - | |
| 21 | Рычаг воздушной заслонки | N000-040-054 | - | |
| 22 | Крышка рычага дроссельной заслонки | N000-040-055 | - | |
| 23 | Сапун | N000-040-056 | - | |
| 24 | Шланг сапуна | N000-040-057 | - | |
| 26 | Крышка стартера | N000-040-058 | - | |
| 27 | Ручка стартера | N000-040-059 | - | |
| 28 | Крышка ручки стартера | N000-040-060 | - | |
| 29 | Пружина | N000-040-061 | - | |
| 30 | Пружина в сборе с кожухом | N000-040-062 | - | |
| 31 | Шнур стартера 950 мм | N000-040-063 | - | |
| 32 | Шкив | N000-040-064 | - | |
| 33 | Пружина легкого пуска | N000-040-065 | - | |
| 34 | Храповик | N000-040-066 | - | |
| 37 | Кожух защитный | N000-040-067 | - | |
| 39 | Магнето | N000-040-068 | - | |
| 40 | Гайка маховика M8x1 | N000-040-069 | - | |
| 41 | Маховик | N000-040-070 | - | |
| 42 | Провода комплект | N000-040-071 | - | |
| 43 | Шпонка 3x13 | N000-040-072 | - | |
| 45 | Защита сальника левая | N000-040-073 | - | |
| 46 | Сальник D26хd15х5 | N000-040-074 | - | |
| 47 | Картер в сборе | N000-040-075 | - | |
| 48 | Буфер | N000-040-076 | - | |
| 49 | Прокладка картера | N000-040-077 | - | |
| 50 | Втулка 5x7x12 | N000-040-078 | - | |
| 51 | Подшипник шариковый 6202 открытый (35х15х11) CCEB | N000-032-015 | - | |
| 52 | Крышка коленчатого вала | N000-040-079 | - | |
| 53 | Вал коленчатый | N000-040-080 | - | |
| 54 | Подшипник игольчатый 15х12х14.7 | N000-040-081 | - | |
| 55 | Кольцо стопорное | N000-040-082 | - | |
| 56 | Палец поршневой 12x33 | N000-040-083 | - | |
| 57 | Поршень в сборе (55-57) | N000-040-084 | - | |
| 58 | Кольца поршневые комплект | N000-040-085 | - | |
| 59 | Прокладка цилиндра | N000-040-086 | - | |
| 61 | Глушитель | N000-040-087 | - | |
| 62 | Прокладка глушителя | N000-040-088 | - | |
| 63 | Лист охлаждения | N000-040-089 | - | |
| 64 | Цилиндр | N000-040-090 | - | |
| 66 | Свеча зажигания | N000-040-092 | - | |
| 67 | Кожух защитный | N000-040-093 | - | |
| 68 | Декомпрессор | N000-040-094 | - | |
| 69 | Амортизатор верхний | N000-040-095 | - | |
| 70 | Заглушка | N000-040-096 | - | |
| 71 | Адаптер карбюратор | N000-040-097 | - | |
| 73 | Штуцер | N000-040-098 | - | |
| 74 | Коллектор впускной | N000-040-099 | - | |
| 75 | Шланг | N000-040-100 | - | |
| 77 | Фланец впускного патрубка | N000-040-101 | - | |
| 78 | Карбюратор Tillotson 2-mix | N000-040-102 | - | |
| 79 | Прокладка карбюратора | N000-040-103 | - | |
| 80 | Адаптер воздушного фильтра | N000-040-104 | - | |
| 81 | Соединитель | N000-040-105 | - | |
| 82 | Фиксатор | N000-040-106 | - | |
| 83 | Фильтр предварительный | N000-040-107 | - | |
| 84 | Втулка впускной трубы | N000-040-108 | - | |
| 85 | Колено впускное | N000-040-109 | - | |
| 86 | Фиксатор | N000-040-110 | - | |
| 88 | Кронштейн колена | N000-040-111 | - | |
| 89 | Кронштейн | N000-040-112 | - | |
| 91 | Защита сальника правая | N000-040-113 | - | |
| 93 | Подшипник 6001 | N000-040-115 | - | |
| 94 | Барабан сцепления | N000-040-116 | - | |
| 97 | Сцепление | N000-040-117 | - | |
| 98 | Ремень | N000-040-118 | - | |
| 99 | Крышка боковая | N000-040-119 | - | |
| 100 | Крышка передняя | N000-040-120 | - | |
| 102 | Коннектор | N000-040-121 | - | |
| 103 | Шланг 8x2000 | N000-040-122 | - | |
| 104 | Тройник | N000-040-123 | - | |
| 105 | Шланг 8x120 | N000-040-124 | - | |
| 106 | Форсунка | N000-040-125 | - | |
| 108 | Кожух верхний | N000-040-127 | - | |
| 109 | Элемент фильтра бумажный | N000-040-128 | - | |
| 110 | Крышка промежуточная | N000-040-129 | - | |
| 112 | Уплотнение | N000-040-130 | - | |
| 113 | Поролоновое уплотнение | N000-040-131 | - | |
| 114 | Крышка верхняя | N000-040-132 | - | |
| 116 | Прижим | N000-040-133 | - | |
| 117 | Держатель амортизатора | N000-040-134 | - | |
| 118 | Амортизатор нижний | N000-040-135 | - | |
| 119 | Ручка | N000-040-136 | - | |
| 121 | Втулка ограничительная | N000-040-137 | - | |
| 122 | Фиксатор ручки | N000-040-138 | - | |
| 123 | Опора правая | N000-040-139 | - | |
| 124 | Опора левая | N000-040-140 | - | |
| 126 | Кожух защитный нижний | N000-040-141 | - | |
| 127 | Болт M8х20 | N000-040-142 | - | |
| 128 | Шкив ведомый | N000-040-143 | - | |
| 130 | Втулка | N000-040-144 | - | |
| 131 | Пружина | N000-040-145 | - | |
| 132 | Вал | N000-040-146 | - | |
| 133 | Шпилька M8x55 | N000-040-147 | - | |
| 134 | Пластина | N000-040-148 | - | |
| 135 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 | |
| 136 | Кожух пылезащитный | N000-040-149 | - | |
| 138 | Корпус ручки верх | N000-040-150 | - | |
| 139 | Корпус ручки низ | N000-040-151 | - | |
| 140 | Прокладка | N000-040-152 | - | |
| 141 | Кольцо резиновое | N000-040-153 | - | |
| 142 | Кожух защитный под диск 400 | N000-040-155 | - | |
| 143 | Кольцо резиновое | N000-040-156 | - | |
| 144 | Фланец | N000-040-157 | - | |
| 145 | Распорка | N000-040-158 | - | |
| 146 | Пластина прижимная | N000-040-159 | - | |
| 147 | Редуктор отрезного диска | N000-040-160 | - | |
| 148 | Адаптер для диска 32 мм | N000-040-161 | - | |
| 149 | Отрезной диск 400 | N000-040-163 | - | |
| 150 | Пластина прижимная | N000-040-164 | - | |
| 152 | Стартер в сборе (26-36) | N000-040-091 | - | |
| 153 | ЦПГ в сборе (55-58,64) | N000-040-114 | - | |
