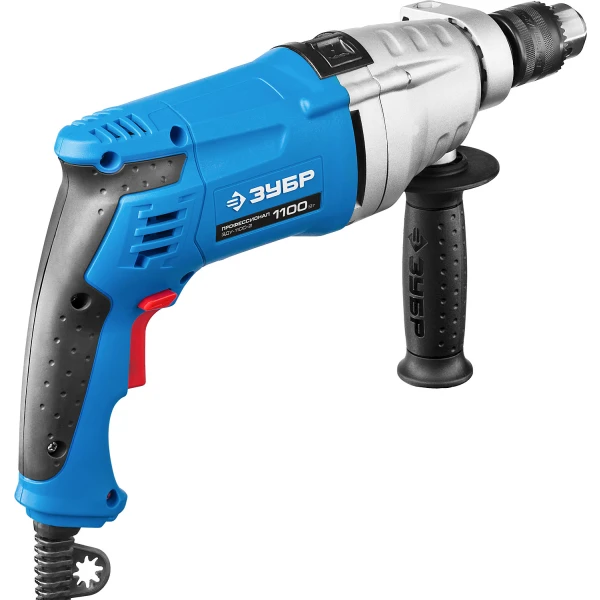

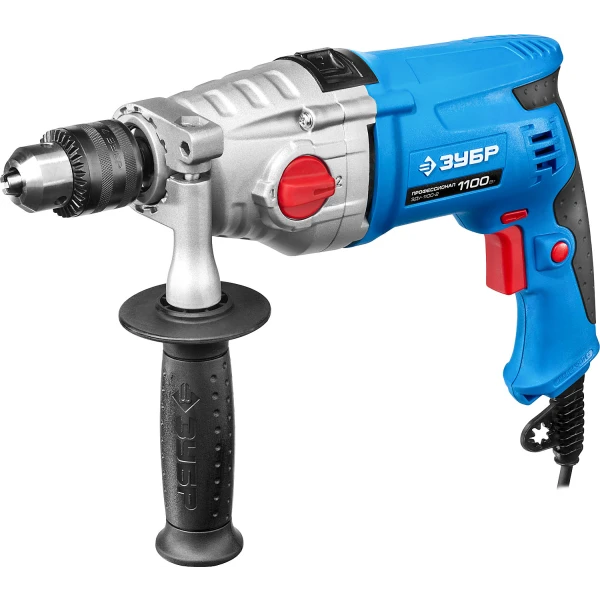

ЗУБР 1100 Вт, 13 мм, 2 скорости, ударная дрель, мет. корпус, Профессионал (ЗДУ-1100 ЭРММ2)
Незаменимый помощник для сверления отверстий в различных материалах (дерево, сталь и т. д.). Благодаря микроудару подходит для алмазного сверления. Профессионального уровня дрель с металлическим корпусом, двухскоростным редуктором, качественным кулачковым патроном, плавной регулировкой оборотов и надежной конструкцией на подшипниках - лучший подарок мастеру. Функция сверления с ударом, широкий диапазон регулировки частоты вращения, удобная дополнительная рукоятка - все, что нужно для качественной работы
Преимущества
- Профессиональная дрель для самых сложных работ
- Корпус редуктора из литого под давлением алюминия обладает повышенной прочностью, обеспечивает лучший теплоотвод и увеличивает надежность вследствие стабильности геометрических размеров
- Благодаря двухскоростному редуктору с широким диапазоном скоростей изделие может выполнять большой спектр задач: сверление, заворачивание, перемешивание, шлифование и т.д.

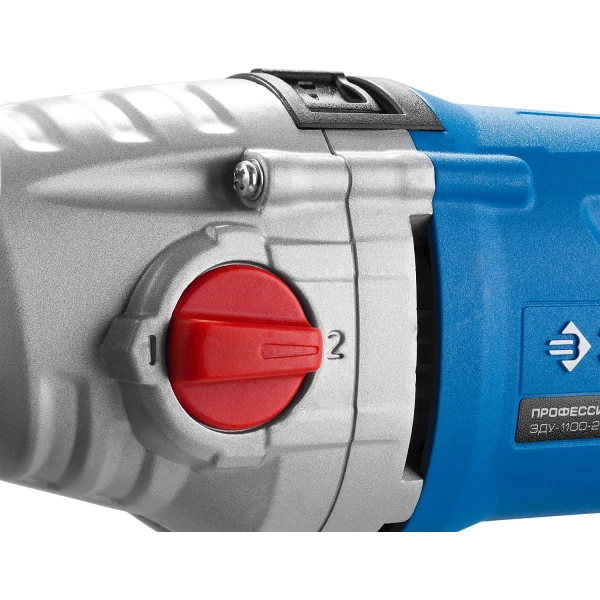

- Муфта в механизме переключения скоростей препятствует повреждению шестерен при переключениях
- Функция сверления с ударом позволяет выполнять отверстия в кирпиче и легком бетоне
- Плавная электронная регулировка оборотов в широком диапазоне вместе с двумя ступенями редуктора дают широкие возможности настройки режима работы для любого материала и расходного инструмента
- Изменение частоты вращения степенью нажатия на выключатель обеспечивает как плавное начало сверления во избежание увода сверла, так и быстрое сверление
- Надежная конструкция на шариковых подшипниках для минимального биения шпинделя
- Ударные шестерни из хромового сплава продлевают срок жизни ударного механизма
- Изменение направления вращения (реверс) позволяет использовать изделие в качестве шуруповерта и миксера
- Надежное удержание дрели благодаря обрезиненной основной и удобной дополнительной рукояткам

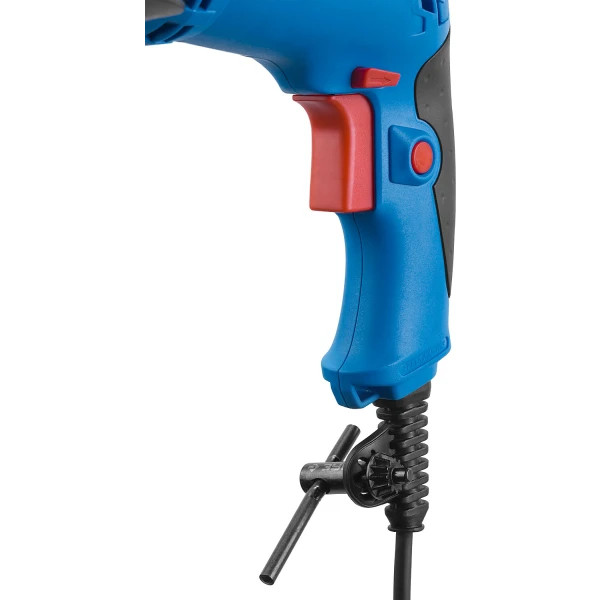

- Фиксация выключателя во включенном положении для удобства при длительных работах

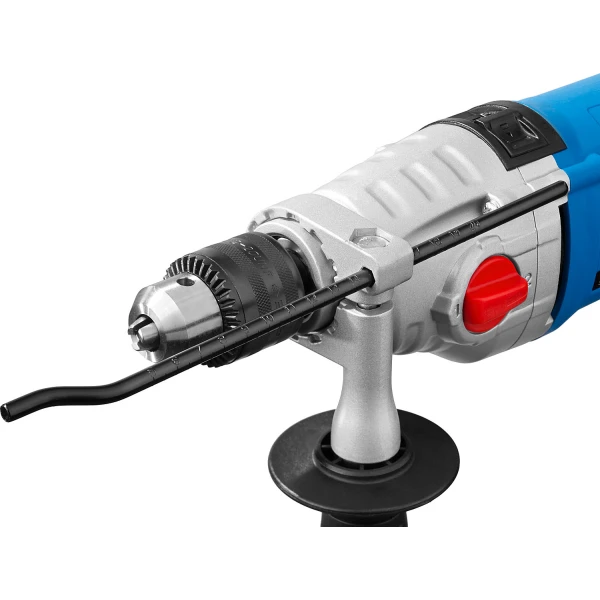

- Ограничитель глубины сверления позволяет бурить точно на заданную глубину при серийной работе
- Специальная смазка на литиевой основе с низкой температурой застывания
- Кабель в резиновой изоляции с водоотталкивающей пропиткой не ″дубеет″ на морозе
Использование
Для сверления отверстий в различных материалах (дерево, сталь, кирпич, легкий бетон и т. д.) при установке соответствующих сверл, монтаж резьбовых соединений (при установке соответствующих бит), перемешивание ЛКМ (при установке соответствующей насадки), алмазного сверления
| Частота ударов, уд/мин | 0-27000 |
| Тип патрона | ключевой |
| Электронная регулировка частоты вращения | есть |
| Защита от перегрузки | нет |
| Реверс | есть |
| Кейс в комплекте | нет |
| Габариты, см | 39x28x10 |
| Масса изделия, кг | 3.3 |
| Масса в упаковке, кг | 3.9 |
| Гарантия | 60 |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | нет |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 1100 |
| Длина кабеля, м | 2 |
| Диаметр патрона, мм | 1.5-13 |
| Тип инструмента | ударный |
| Режимы работы | сверление/сверление с ударом |
| Макс. число оборотов холостого хода, об/мин | 0-1100/2800 |
| Количество скоростей работы | 2 |
| Макс. диаметр сверления (бетон), мм | 16 |
| Металлический корпус редуктора | есть |
| Автоматически отключающиеся при износе щетки | нет |
| Ограничитель глубины сверления | есть |
| Макс. диаметр сверления (дерево), мм | 35 |
| Макс. диаметр сверления (металл), мм | 16 |
| Посадка патрона, дюйм | 1/2 |
| Диаметр шейки под рукоятку, мм | 43 |
| Тип упаковки | коробка картонная |

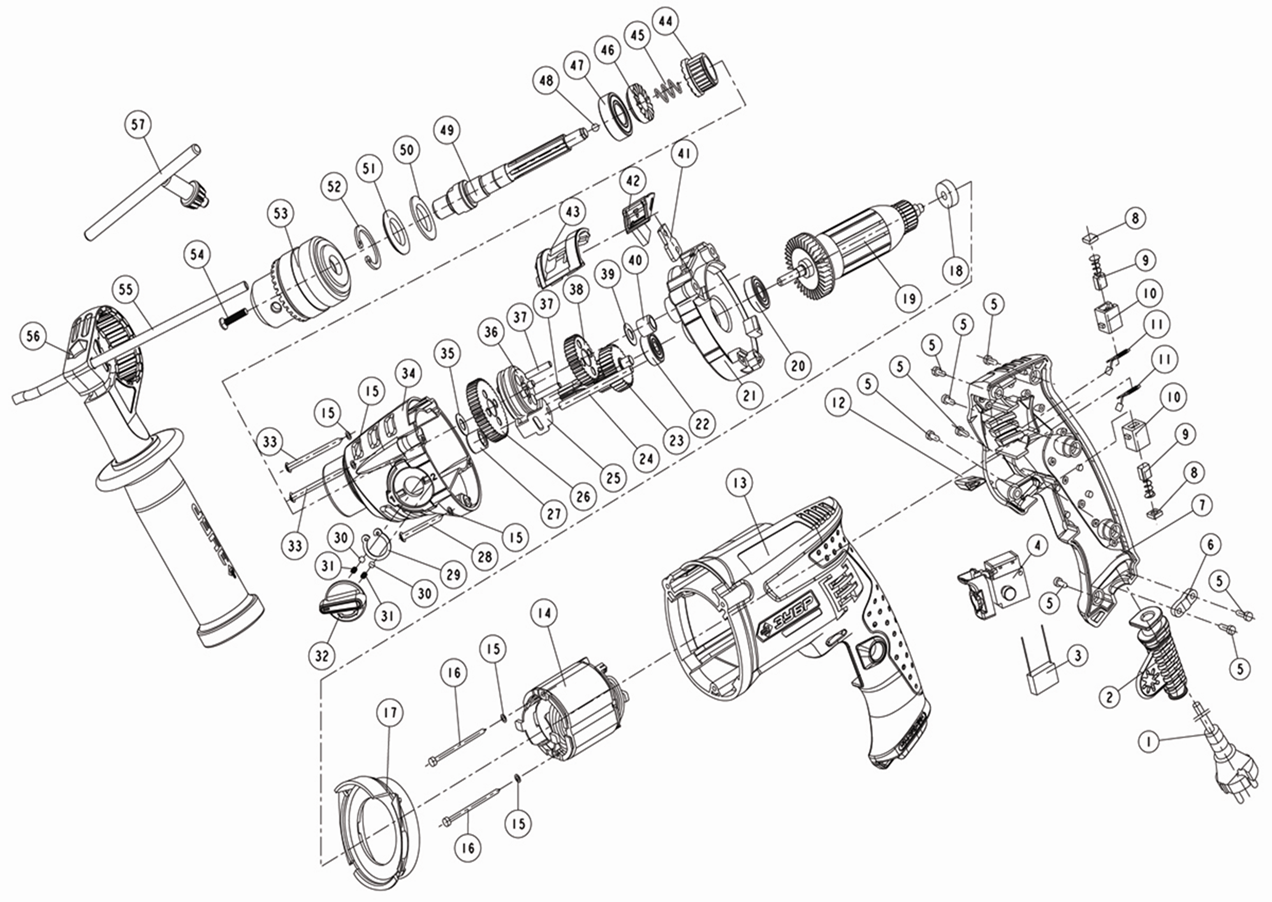

Схема сборки и запчасти ЗУБР 1100 Вт, 13 мм, 2 скорости, ударная дрель, мет. корпус, Профессионал (ЗДУ-1100 ЭРММ2)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м | U099-004-006 | 202.06 | |
| 2 | Воротник шнура #F | U098-003-002 | 101.03 | |
| 3 | Конденсатор 0.22 мкФ | U353-110-055 | 101.03 | |
| 4 | Выключатель FA2-6/1 BEK 6(6)A 250V~ 5E4 | V000-003-215 | 741.79 | |
| 5 | Саморез 4x18 PH2 | UM02-000-027 | 101.03 | |
| 6 | Прижим шнура #Fu | U352-120-058 | - | |
| 7 | Ручка правая часть | N000-010-782 | 707.22 | |
| 8 | Крышка щеткодержателя 14х14 | U352-120-037 | 101.03 | |
| 9 | Щетка графитовая (пара) 5.4х10.9х16 | U502-850-009-W | 340.87 | |
| 10 | Щеткодержатель в сборе 16х13.5х23 | U502-850-010 | 202.06 | |
| 11 | Катушка индукторная #Fu | U352-110-057 | 101.03 | |
| 12 | Переключатель реверса | V000-000-755 | 101.03 | |
| 13 | Корпус двигателя | N000-010-881 | 3 030.93 | |
| 14 | Статор | N000-015-319 | 1 237.36 | |
| 14 | Статор | N000-015-263 | 808.25 | |
| 15 | Шайба D4 | UM04-000-002 | 101.03 | |
| 16 | Саморез 4x72 PH2 #F | UM02-000-048 | - | |
| 17 | Защита статора | N000-010-792 | - | |
| 18 | Подшипник шариковый 627 (22х7х7) | U009-627-RS0 | 101.03 | |
| 19 | Ротор КДС шаг зуба 180 | N000-015-268 | 1 803.2 | |
| 20 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 202.06 | |
| 21 | Промщит | N000-010-889 | 388.55 | |
| 22 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 23 | Шестерня промежуточная | N000-015-272 | 288.47 | |
| 23.C | Шестерня в сборе с валом | N000-015-272-C | 606.19 | |
| 24 | Штифт D5хL70 | N000-010-892 | 185.45 | |
| 25 | Вилка | N000-010-893 | 441.54 | |
| 26 | Шестерня первой скорости #Fu | U352-120-013 | 202.06 | |
| 27 | Подшипник игольчатый F071408 (14х7х8) | U010-071-410 | 202.06 | |
| 28 | Саморез 4х48 PH2 | UM02-000-108 | - | |
| 29 | Кольцо разжимное D15 #F | UM06-001-008 | 101.03 | |
| 30 | Шарик стальной D4 | U261-960-011 | 102 | |
| 31 | Пружина #F | U351-900-060 | 101.03 | |
| 32 | Переключатель скорости | N000-010-900 | 100 | |
| 33 | Саморез 4x52 PH2 #F | UM02-000-084 | - | |
| 34 | Корпус редуктора | N000-010-902 | 989.05 | |
| 36 | Муфта сцепления #Fu | U352-120-014 | 202.06 | |
| 37 | Штифт D4х20 | U352-120-015 | 101.03 | |
| 38 | Шестерня второй скорости #Fu | U352-120-016 | 303.09 | |
| 39 | Шайба D20 D12 h0,6 | U501-105-037 | 102 | |
| 40 | Подшипник игольчатый HK0810 (12x8x10) | U010-081-000 | 124 | |
| 41 | Планка переключения удар-сверление | U502-850-026 | 101.03 | |
| 42 | Переключатель удар-сверление | N000-010-910 | 100 | |
| 43 | Направляющая | N000-010-911 | 375.96 | |
| 44 | Панель ударная | U502-105-045 | 404.12 | |
| 45 | Пружина | U502-850-030 | 202.06 | |
| 46 | Панель ударная #Fu | U352-120-008 | 202.06 | |
| 47 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 48 | Шарик стальной D5 | U201-850-020 | 102 | |
| 49 | Шпиндель 114.4xD13xD8 | U502-105-050 | 625.98 | |
| 50 | Пыльник | U352-120-005 | 101.03 | |
| 51 | Шайба #Fu | U352-120-004 | - | |
| 52 | Кольцо стопорное сжимное D34 | UM06-002-002 | 102 | |
| 53 | Патрон ключевой для дрели, 1/2, 1,5-13мм | UAC-13-1/2 | 505.15 | |
| 54 | Винт M5х25 (Левая резьба) | UM01-001-005 | 101.03 | |

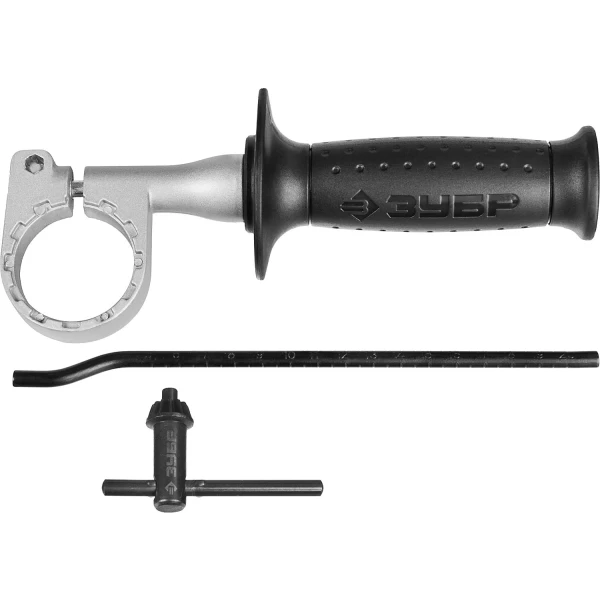

| 56 | Рукоятка дополнительная в сборе | U502-850-040-C | 303.09 | |
| 57 | Ключ для патрона, 13мм #Z | U102-500-033 | 101.03 | |
| 58 | Кольцо уплотнительное D21.5хd16.5хh2.5 | U352-120-046 | 101.03 | |
| 59 | Штифт металлический | U354-570-037 | 102 | |
