Ударная дрель DongCheng DZJ02-13, 500 Вт

Материалы для скачивания

Сетевая ударная дрель DZJ02-13 – универсальный инструмент для домашнего и профессионального использования. Дрель с мощностью 500 Вт предназначена для выполнения широкого спектра сверлильных работ по различным материалам. Инструмент сочетает высокую производительность и точность контроля, что делает его идеальным решением для монтажа, ремонта и строительных задач.

В комплектацию входят дополнительная рукоятка, ограничитель глубины, ключ для патрона, угольные щетки, картонная коробка.

Ключевые особенности:

- Регулируемая скорость 0-2600 об/мин

В зависимости от материала можно выставить нужное число оборотов для более точной работы.

- 2 режима работы

Режимы работы: сверление и сверление с ударом – подходит для широкого спектра строительных задач.

- Реверс

Функция обратного хода помогает быстро извлекать застрявшее сверло.

Срок гарантии - 3 года на инструмент и 1 года на аккумуляторы и зарядные устройства. DongCheng предоставляет самый быстрый и удобный способ ремонта инструмента благодаря услуге «Сервис Онлайн».

DongCheng – инструмент, которым построен Китай

Комплектация	Дополнительная рукоятка, ограничитель глубины, ключ для патрона, угольные щетки, картонная коробка
Номинальная потребляемая мощность	500 Вт
Скорость холостого хода	0-2600 об/мин
Номинальная частота ударов	0-41600 уд/мин
Макс. диаметр сверления металл	10мм
Макс. диаметр сверления кирпич	13мм
Макс. диаметр сверления дерево	25мм
Вес нетто	2,0 кг
Упаковка	Картонная коробка

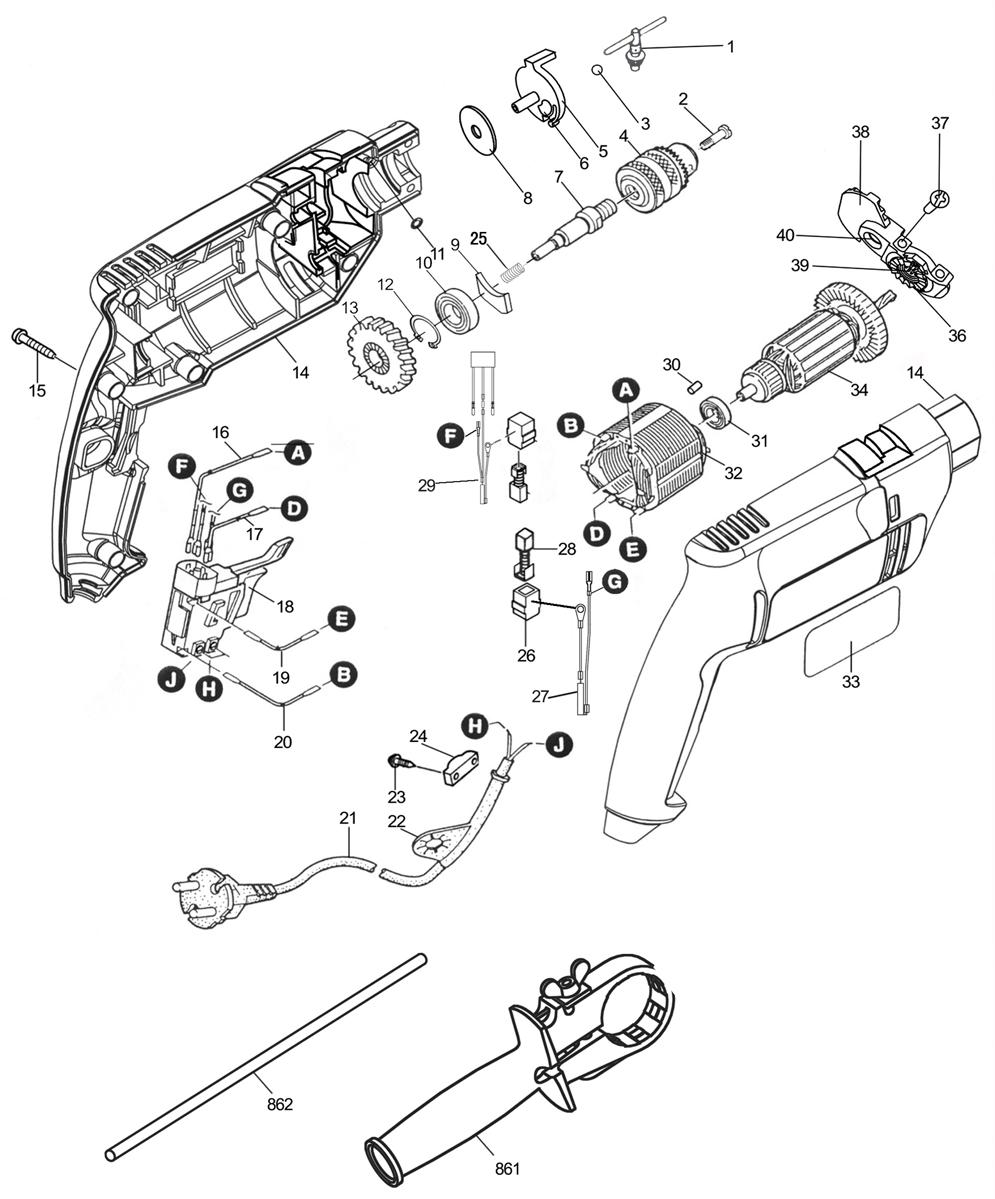

Схема сборки и запчасти Ударная дрель DongCheng DZJ02-13, 500 Вт

№	Наименование	Артикул	Цена
1	Ключ для патрона	30071300010	187
2	Винт с крестообразным шлицем и полукруглой головкой M5×20 (левая резьба)	30021100033	75
3	Стальной шарик 6.35	30021000007	48
5	Переключатель режимов	30019900094	121
6	Пластина опорная	30024000097	77
7	Шпиндель	30020100207	337
8	Шайба	30021600120	75
9	Пылезащитная вставка	30050900019	73
10	Шарикоподшипник 6002VV	30021400062	302
11	Уплотнительное кольцо	30110300043	24
12	Стопорное кольцо	30021600039	75
14	Корпус в сборе (DongCheng)	30415400185	601
15	Самонарезающий винт с крестообразным шлицем и полукруглой головкой ST4.2×19	30021200022	24
16	Провод	30030500031	142
17	Провод	30030500030	142
18	Выключатель	30030100020	785
20	Провод	30030500143	142
21	Шнур питания (европейская вилка)	30030300053	526
22	Кембрик	30010100032	250
23	Винт самонарезающий с полукруглой головкой и шайбой ST4×16	30021200008	24
24	Фиксатор кабеля	30116300007	24
25	Пружина (16.5×1.2×10)	30024500058	50
26	Щеткодержатель в сборе	30030700032	114
27	Блок индуктивности в сборе	30030400031	170
29	Конденсатор и индуктор в сборе	30030400045	232
30	Резиновый штифт (3.5×5)	30010200005	25
31	Шарикоподшипник 607Z	30021400008	232
36	Храповик	30022000002	247
37	Винт с крестообразным шлицем и полукруглой головкой M4×25	30021100144	24
38	Промежуточный щит	30023400046	240
39	Игольчатый подшипник HK0810 (SZZH)	30021400133	161
40	Игольчатый подшипник HK0808	30021400132	175
