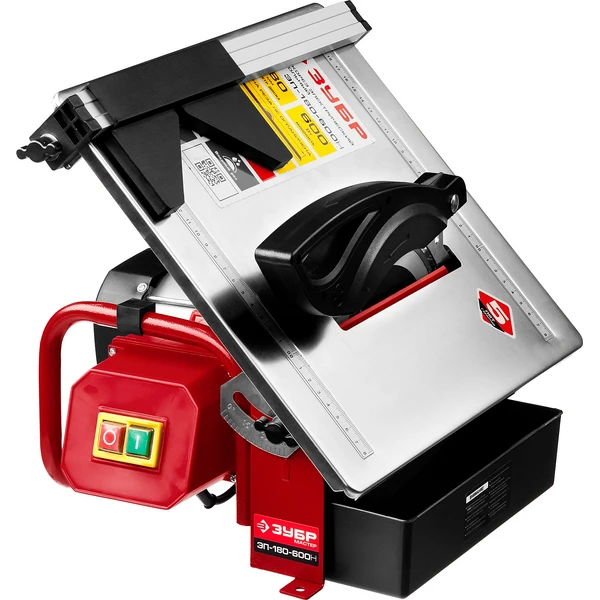

ЗУБР d 180 мм, 600 Вт, настольный электрический плиткорез (ЭП-180-600Н)
Компактный настольный плиткорез для любых видов (прямой, косой, под углом, комбинированной) резки плитки. Идеально подходит для работ с напольной и настенной плиткой. Функция влажной резки повышает срок службы расходного инструмента, а также уменьшает количество вредной пыли при работе. Продольная направляющая гарантирует точность пиления в размер. Безопасность оператора обеспечивается защитным кожухом и электромагнитным выключателем

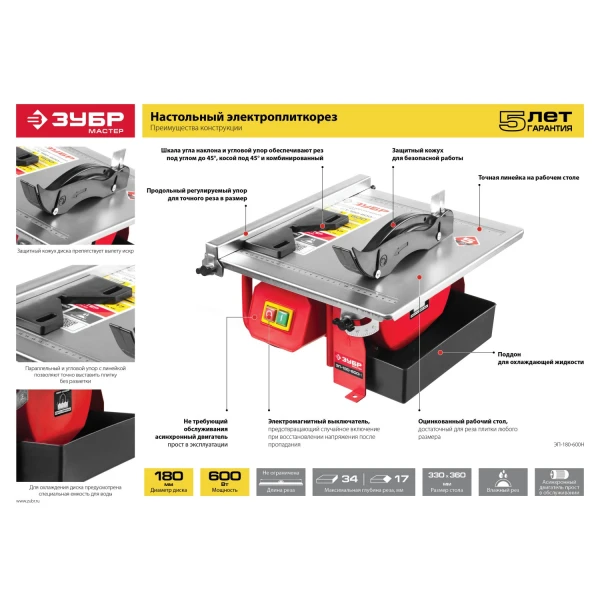

Преимущества
- Принудительное водяное охлаждение предотвращает порчу распиливаемого материала и исключает образование вредной пыли при работе

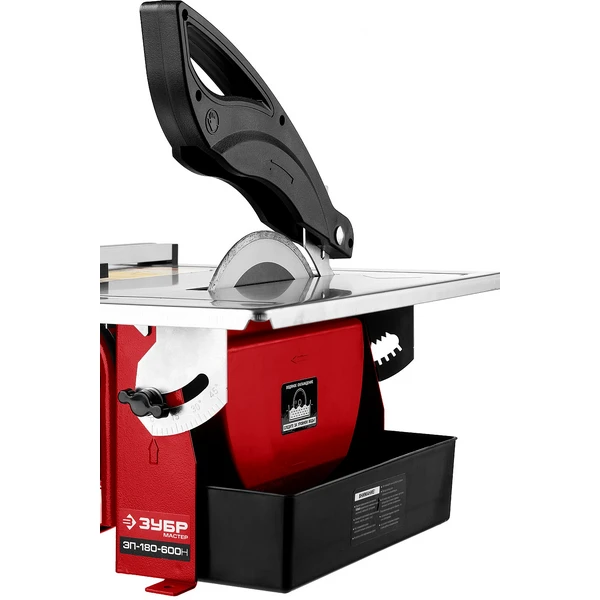

- Для безопасной работы предусмотрены защитный кожух и электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения
- Размеры рабочего стола достаточны для пиления плитки практически любого размера
- Бесконечная длина реза благодаря отсутствию бортов

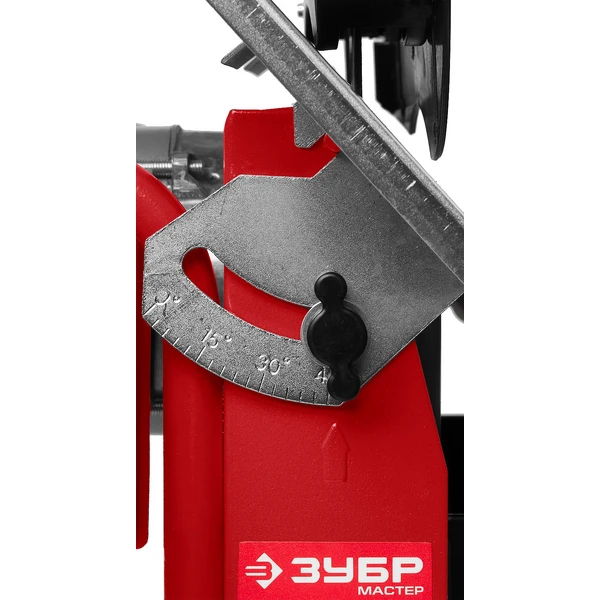

- Наклон диска и угловой упор обеспечивают пиление под углом до 45°, косое под 45° и комбинированное
- Не требующий обслуживания асинхронный двигатель прост в эксплуатации

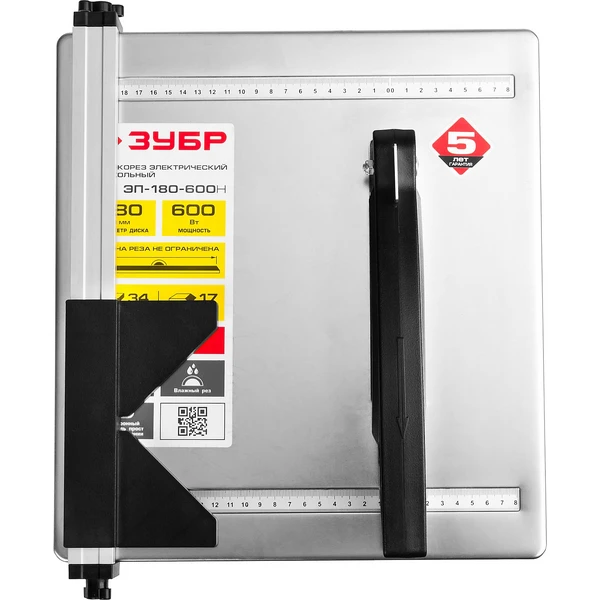

- Продольный регулируемый упор для пиления в размер
- Оцинкованный стол, не подверженный коррозии
Использование
Для влажной резки всех видов натуральной и искусственной плитки (облицовочной, напольной, тротуарной и др.), кроме асбестосодержащей.
| Габариты, см | 38х36х19 |
| Масса изделия, кг | 7.5 |
| Масса в упаковке, кг | 8.3 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 600 |
| Частота вращения, об/мин | 2950 |
| Диаметр посадочного отверстия, мм | 22.2 |
| Тип плиткореза | Настольный |
| Глубина прямого реза под углом 90°с, мм | 34 |
| Глубина косого реза под углом 45°с, мм | 17 |
| Максимальная глубина реза, мм | 34 |
| Длина реза, мм | неогр |
| Диаметр диска, мм | 180 |
| Размер стола, мм | 330x360 |
| Водяное охлаждение | Поддон для воды |
| Тип упаковки | коробка картонная |

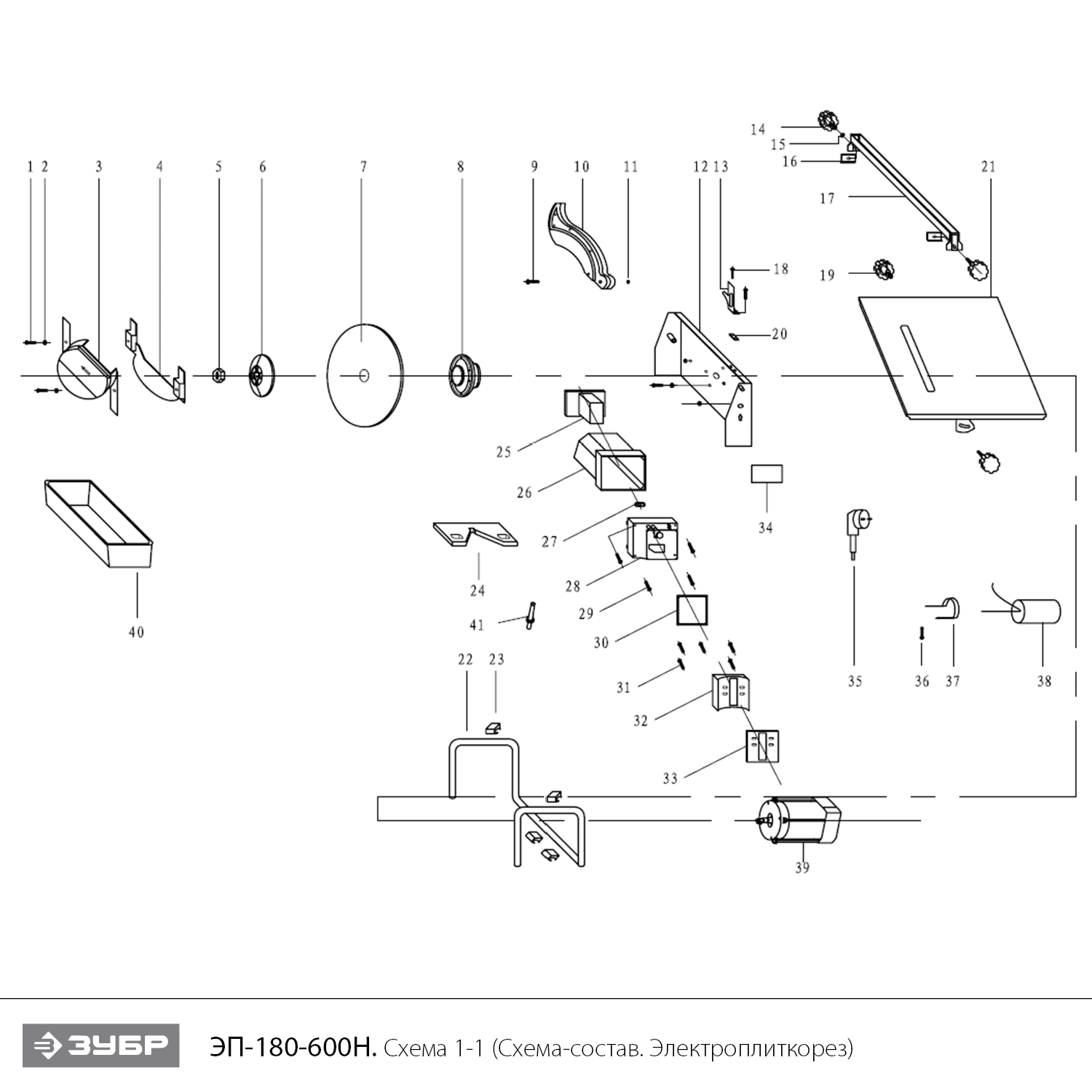

ЗУБР d 180 мм, 600 Вт, настольный электрический плиткорез (ЭП-180-600Н) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт | N000-021-802 | - | |
| 2 | Шайба | N000-021-803 | - | |
| 3 | Кожух защитный | N000-021-804 | - | |
| 4 | Кожух защитный | N000-021-805 | 389 | |
| 5 | Гайка | N000-021-806 | - | |
| 6 | Фланец внешний D50x22 | N000-021-807 | 202 | |
| 7 | Диск 180x22.2x2.2mm | N000-021-808 | - | |
| 8 | Фланец внутренний D50x22 | N000-021-809 | 194 | |
| 9 | Болт | N000-021-810 | - | |
| 10 | Кожух защитный | N000-021-811 | - | |
| 11 | Гайка | N000-021-812 | - | |
| 12 | Панель крепления двигателя | N000-021-813 | - | |
| 13 | Нож расклинивающий | N000-021-814 | - | |
| 14 | Винт-барашек | N000-021-815 | - | |
| 15 | Шайба | N000-021-816 | - | |
| 16 | Пластина крепления профиля | N000-021-817 | - | |
| 17 | Профиль направляющий | N000-021-818 | 971 | |
| 18 | Болт | N000-021-819 | - | |
| 19 | Винт-барашек | N000-021-820 | - | |
| 20 | Пластина крепежная | N000-021-821 | - | |
| 21 | Стол рабочий | N000-021-823 | 1 625 | |
| 22 | Рама-основание | N000-021-824 | 1 289 | |
| 23 | Упор пластиковый | N000-021-825 | - | |
| 24 | Упор угловой | N000-021-826 | - | |
| 25 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 | |
| 26 | Корпус выключателя | N000-021-828 | - | |
| 27 | Прижим | N000-021-829 | - | |
| 28 | Корпус выключателя | N000-021-830 | - | |
| 29 | Болт | N000-021-831 | - | |
| 30 | Прокладка | N000-021-832 | - | |
| 31 | Болт | N000-021-833 | - | |
| 32 | Проставка | N000-021-834 | - | |
| 33 | Прокладка | N000-021-835 | - | |
| 34 | Этикетка | N000-021-836 | - | |
| 35 | Шнур сетевой H05RN-F Rubber 3Gх0.75мм2 1.65м | V000-006-347 | 1 607 | |
| 36 | Болт | N000-021-838 | - | |
| 37 | Клипса | N000-021-839 | 35 | |
| 38 | Конденсатор AC450V, 14µF | V000-007-543 | 289 | |
| 39 | Статор АДА | N000-021-841 | 1 990 | |
| 40 | Поддон | N000-021-842 | 242 | |
| 41 | Воротник шнура | N000-021-822 | - | |
| 39a | Ротор АДА | N000-021-951 | 1 523 | |
