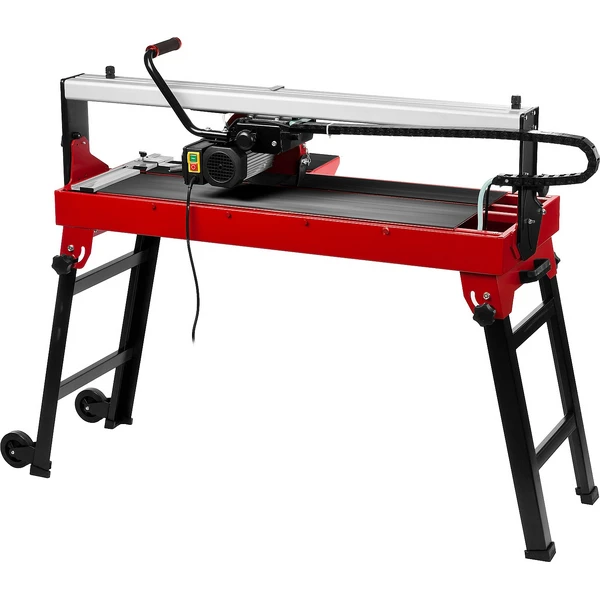

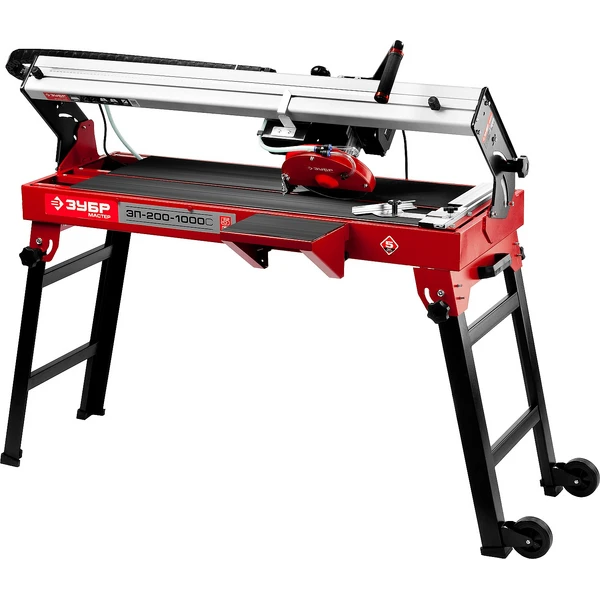

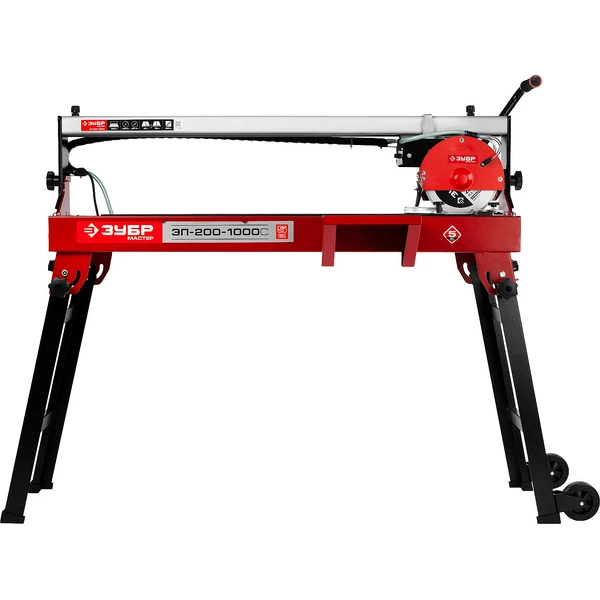

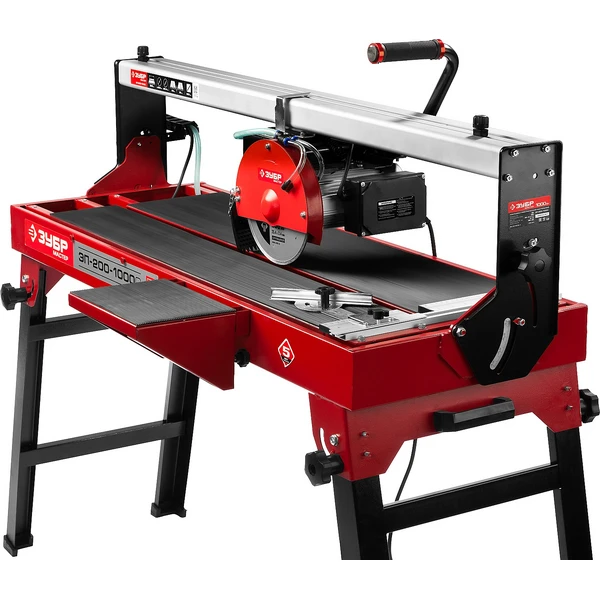

ЗУБР 920 мм, d 200 мм, 1000 Вт, электрический плиткорез (ЭП-200-1000С)
Инструмент для точной резки всех видов плитки. Подвижная головка диска имеет профессиональную конструкцию подшипникого узла, что обеспечивает высокую точность линии реза и мягкий ход каретки. Влажный рез с принудительной подачей воды к месту реза способствует эффективному охлаждению и предохраняет от образования пыли. Ролики на ножках облегчают передвижение станка
Преимущества

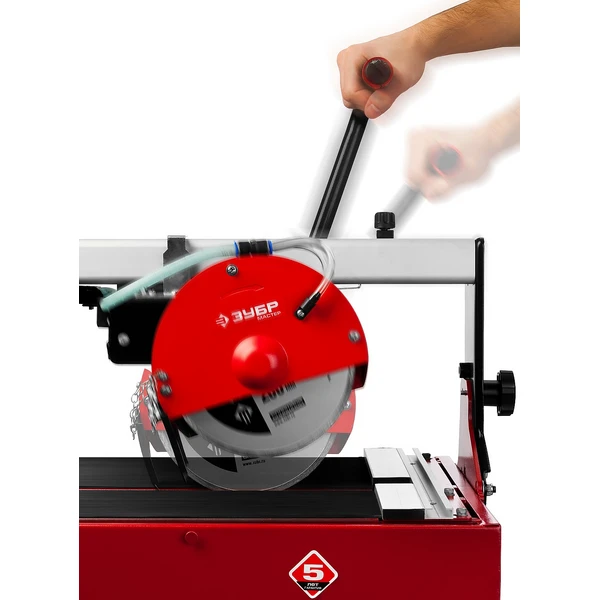

- Подвижная головка диска способствует большей безопасности и удобству в работе, т.к. отсутствует необходимость ″протягивать″ плитку через диск

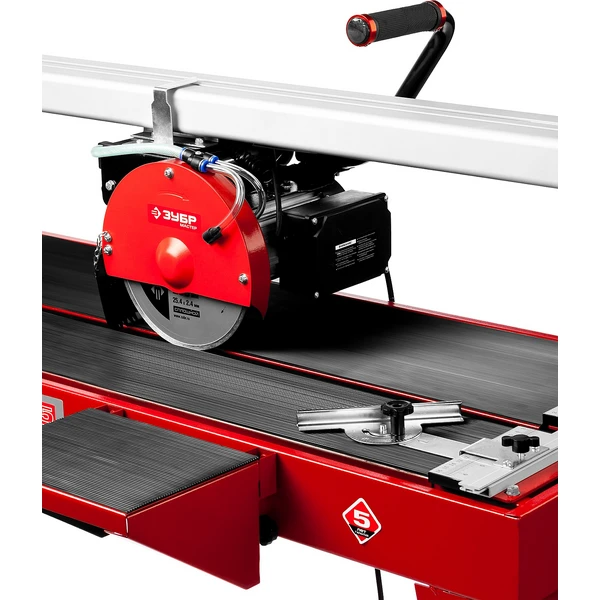

- Профессиональная конструкция подшипникового узла гарантирует плавное передвижение каретки и высокую точность реза
- Возможность пиления на заданную глубину
- Прорезиненая поверхность стола предотвращает соскальзывание плитки во время работы
- Точная установка разрезаемой плитки благодаря фиксирующему упору со шкалой
- Принудительное водяное охлаждение предотвращает порчу распиливаемого материала и исключает образование вредной пыли при работе

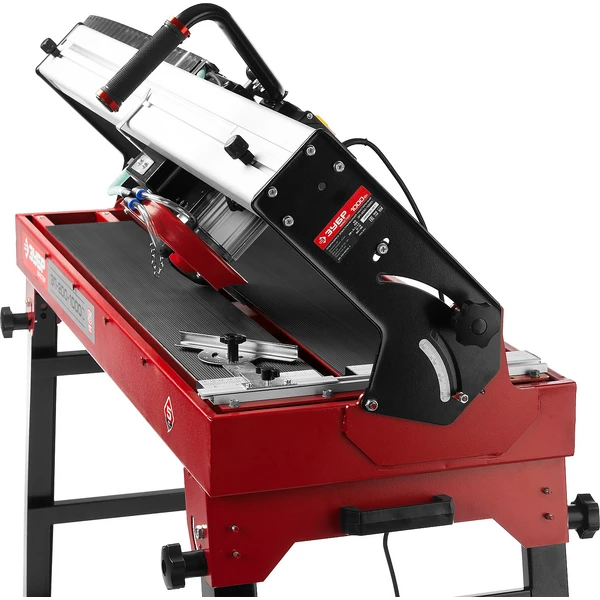

- Возможность прямого пиления под углом от 0 до 45°, косого в пределах до 90°, а также комбинированного
- Дополнительный стол облегчает работу с габаритными деталями
- Не требующий обслуживания асинхронный двигатель прост в эксплуатации

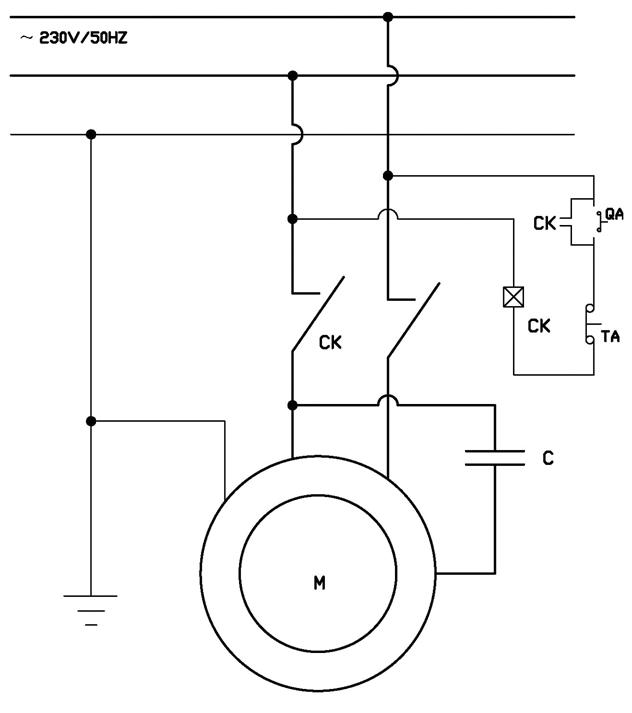

- Для безопасной работы предусмотрены защитное заземление и электромагнитный выключатель, предотвращающий случайное включение аппарата при восстановлении напряжения после пропадания

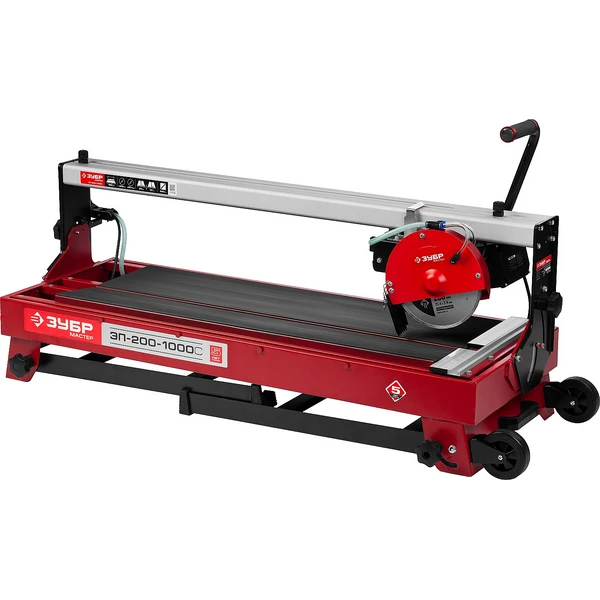

- Складные ножки с колесами для удобства храненияи транспортировки
Использование
Для влажной резки всех видов натуральной и искусственной плитки (облицовочной, напольной, тротуарной и др.), кроме асбестосодержащей.

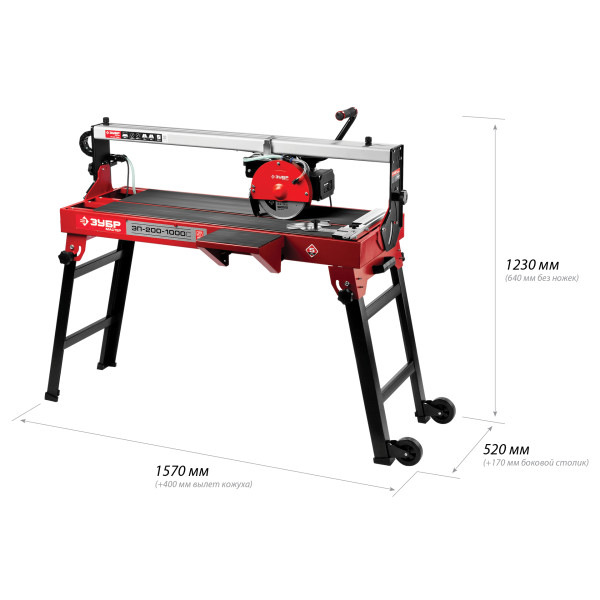

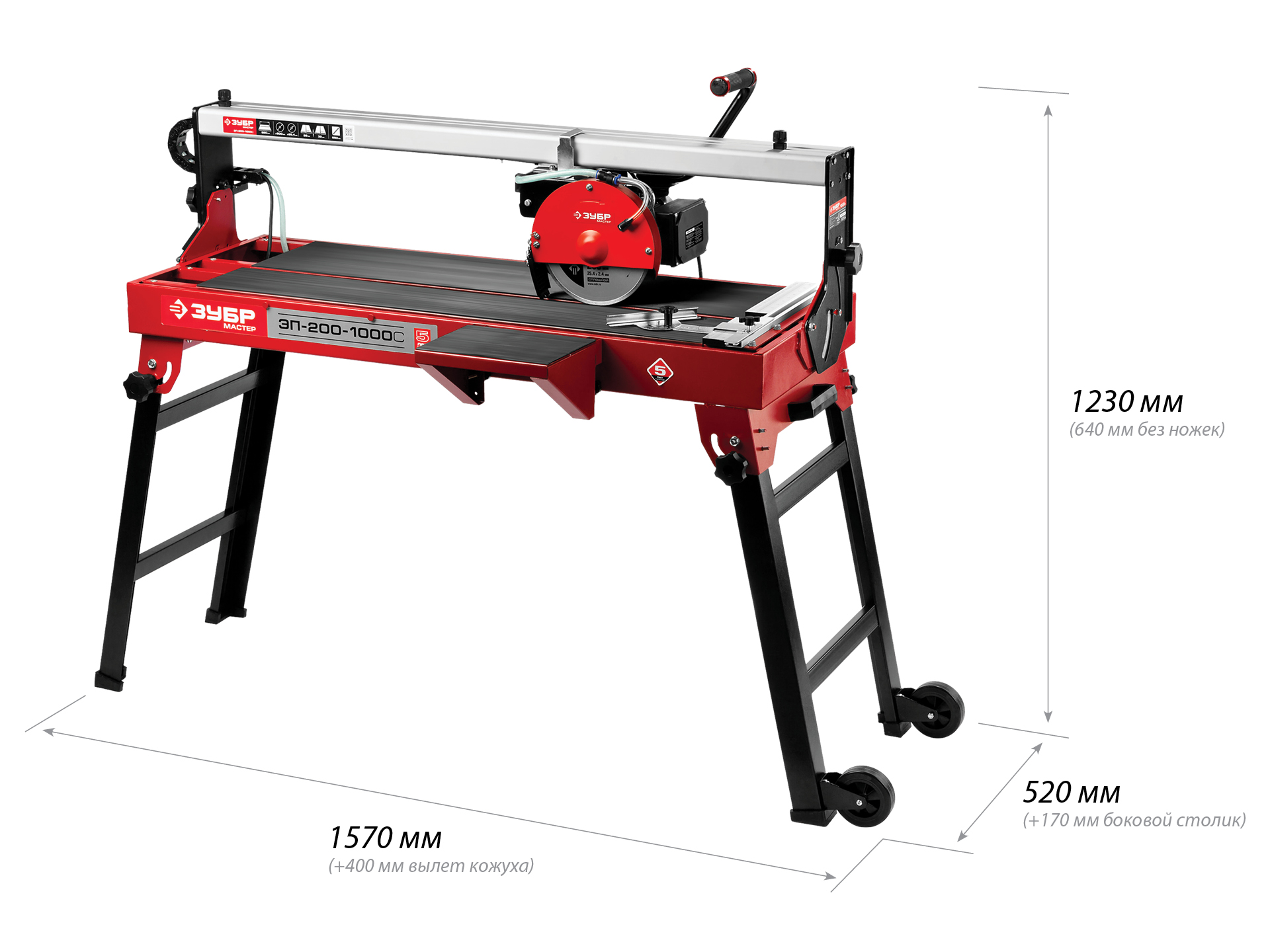

| Габариты, см | 133х48х50 |
| Масса изделия, кг | 43 |
| Масса в упаковке, кг | 53 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 1000 |
| Частота вращения, об/мин | 2950 |
| Диаметр посадочного отверстия, мм | 25.4 |
| Тип плиткореза | Стационарный |
| Глубина прямого реза под углом 90°с, мм | 32 |
| Глубина косого реза под углом 45°с, мм | 28 |
| Максимальная глубина реза, мм | 32 |
| Длина реза, мм | 920 |
| Диаметр диска, мм | 200 |
| Размер стола, мм | 960х400 |
| Водяное охлаждение | Подача в зону реза |
| Высота стола, мм | 800 |
| Покрытие стола | резина |
| Тип упаковки | коробка картонная |

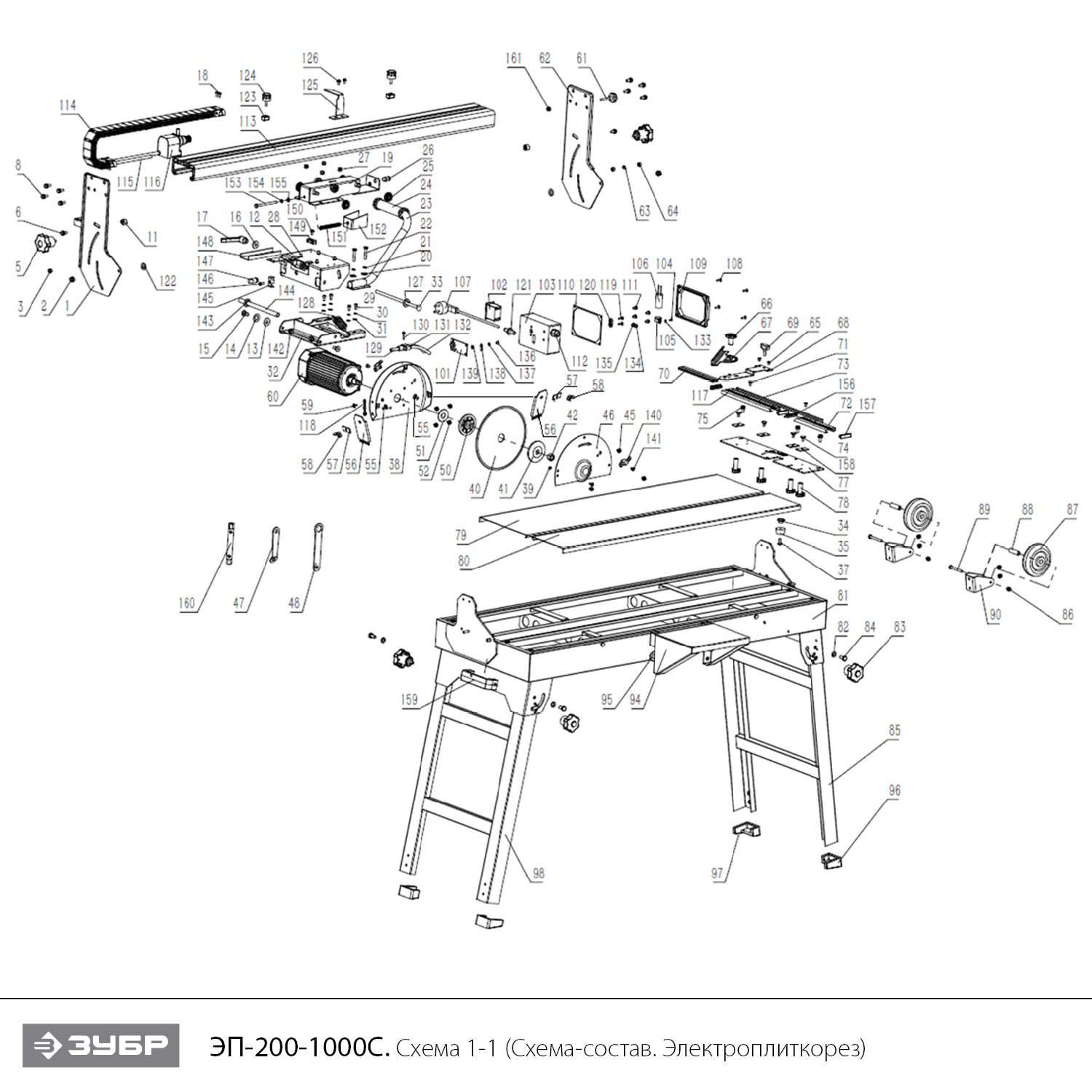

ЗУБР 920 мм, d 200 мм, 1000 Вт, электрический плиткорез (ЭП-200-1000С) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Стойка левая | N000-022-003 | - | |
| 2 | Гайка M8 | N000-022-004 | - | |
| 3 | Гайка M6 | N000-022-005 | - | |
| 4 | Шайба | N000-022-006 | - | |
| 5 | Винт-барашек M6х15 | N000-022-007 | - | |
| 6 | Винт M6х14х10 | N000-022-008 | - | |
| 7 | Шайба | N000-022-009 | - | |
| 8 | Винт M6х16х10 | N000-022-010 | - | |
| 9 | Шайба упругая | N000-022-011 | - | |
| 10 | Шайба | N000-022-012 | - | |
| 11 | гайка регулировочная | N000-022-013 | - | |
| 12 | Каретка | N000-022-014 | - | |
| 13 | Шайба | N000-022-015 | - | |
| 14 | Шайба пружинная | N000-022-016 | - | |
| 15 | Винт M8 | N000-022-017 | - | |
| 16 | Шайба D22хd8х2 | N000-022-018 | - | |
| 17 | Винт-барашек M8 | N000-022-019 | - | |
| 18 | Винт M5х10 | N000-022-020 | - | |
| 19 | Кронштейн | N000-022-021 | - | |
| 20 | Шайба D18хd6 | N000-022-022 | - | |
| 21 | Шайба D6 пружинная | N000-022-023 | - | |
| 22 | Винт M6х35 | N000-022-024 | - | |
| 23 | Рукоятка | N000-022-025 | - | |
| 24 | Ручка | N000-022-026 | - | |
| 25 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 | |
| 26 | Упор | N000-022-027 | - | |
| 27 | Гайка M6 | N000-022-028 | - | |
| 28 | Шпилька M6х12 | N000-022-029 | - | |
| 29 | Винт M5х10 | N000-022-030 | - | |
| 30 | Шайба пружинная D5 | N000-022-031 | - | |
| 31 | Шайба D5 | N000-022-032 | - | |
| 32 | Пластина фиксирующая | N000-022-033 | - | |
| 33 | Ось M8х201 | N000-022-034 | - | |
| 34 | Гайка M6 | N000-022-035 | - | |
| 35 | Пробка резиновая | N000-022-036 | - | |
| 36 | Шайба | N000-022-037 | - | |
| 37 | Винт M6х14 | N000-022-038 | - | |
| 38 | Кожух диска | N000-022-039 | - | |
| 39 | Гайка M4 | N000-022-040 | - | |
| 40 | Диск 250x25.4x2.4mm | N000-022-041 | - | |
| 41 | Фланец внешний D65x25.4 | U009-370-015 | 203 | |
| 42 | Гайка M12 | N000-022-042 | - | |
| 43 | Шайба | N000-022-043 | - | |
| 44 | Шайба упругая | N000-022-044 | - | |
| 45 | Винт M5х10х12 | N000-022-045 | 21 | |
| 46 | Крышка кожуха | N000-022-046 | 317 | |
| 47 | Ключ гаечный | N000-021-931 | 107 | |
| 48 | Ключ гаечный | N000-022-047 | - | |
| 49 | Шайба упругая | N000-022-049 | - | |
| 50 | Фланец внутренний D65x25.4 | U009-150-019 | 208 | |
| 51 | Кольцо водоотбивное | N000-022-050 | - | |
| 52 | Винт M5х10х12 | N000-022-051 | - | |
| 53 | Шайба упругая | N000-022-052 | - | |
| 54 | Шайба | N000-022-053 | - | |
| 55 | Винт M6х12 | N000-022-054 | - | |
| 56.1 | Брызговик | N000-022-055 | - | |
| 56.2 | Брызговик передний | N000-022-055-2 | - | |
| 57 | Пластина | N000-022-056 | - | |
| 58 | Гайка-барашек M6 | N000-022-057 | - | |
| 59 | Винт | N000-022-058 | - | |
| 60.1 | Статор АДС | N000-022-059 | 6 408 | |
| 60.2 | Ротор АД | N000-022-443 | 1 790 | |
| 60.3 | Подшипник шариковый 6303-2RS (47x17x14) K&U | U009-630-3RS | 404 | |
| 60.4 | Сальник D30xd17x5 | N000-021-922 | 113 | |
| 61 | Винт-барашек M6х35 | N000-022-060 | - | |
| 62 | Стойка правая | N000-022-061 | - | |
| 63 | Указатель | N000-022-062 | - | |
| 64 | Гайка M6 | N000-022-063 | - | |
| 65 | Винт M5х8 | N000-022-064 | - | |
| 66 | Ручка блокировки | N000-022-065 | - | |
| 67 | Транспортир | N000-022-066 | - | |
| 68 | Кронштейн | N000-022-067 | - | |
| 69 | Винт-барашек | N000-022-068 | - | |
| 70 | Направляющая | N000-022-069 | - | |
| 71 | Винт M5х10 | N000-022-070 | - | |
| 72 | Опора направляющей | N000-022-071 | - | |
| 73 | Фиксатор направляющей | N000-022-072 | - | |
| 74 | Винт M5х14 | N000-022-073 | - | |
| 75 | Винт M6х16х10 | N000-022-074 | - | |
| 76 | Шайба | N000-022-075 | - | |
| 77 | Пластина | N000-022-076 | - | |
| 78 | Контргайка | N000-022-077 | - | |
| 79 | Поверхность рабочая 1 | N000-022-078 | 3 031 | |
| 80 | Поверхность рабочая 2 | N000-022-079 | 3 031 | |
| 81 | Поддон-основание | N000-022-080 | 8 082 | |
| 82 | Шайба D10 | N000-022-081 | - | |
| 83 | Винт-барашек M6х18 | N000-022-082 | - | |
| 84 | Винт M8х16 | N000-022-083 | - | |
| 85 | Ножка 1 | N000-022-084 | - | |
| 86 | Гайка M6 | N000-022-085 | - | |
| 87 | Колесо | N000-022-086 | - | |
| 88 | Ось | N000-022-087 | - | |
| 89 | Винт M6х52 | N000-022-088 | - | |
| 90 | Кронштейн | N000-022-089 | - | |
| 91 | Шайба | N000-022-090 | - | |
| 92 | Шайба упругая | N000-022-091 | - | |
| 93 | Гайка | N000-022-092 | - | |
| 94 | Поверхность рабочая вспомогательная | N000-022-093 | - | |
| 95 | Ручка вспомогательной рабочей поверхности | N000-022-094 | - | |
| 96 | Ножка резиновая 1 | N000-022-095 | - | |
| 97 | Ножка резиновая 2 | N000-022-096 | - | |
| 98 | Ножка 2 | N000-022-097 | - | |
| 99 | Гайка | N000-022-098 | - | |
| 100 | Винт | N000-022-099 | - | |
| 101 | Уплотнение | N000-022-100 | - | |
| 102 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 | |
| 103 | Коробка выключателя | N000-022-101 | - | |
| 104 | Винт ST2.9х10 | N000-022-102 | - | |
| 105 | Хомут конденсатора | N000-022-103 | - | |
| 106 | Конденсатор 25uF 450V | V000-007-544 | 428 | |
| 107 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 3м | V000-006-346 | - | |
| 108 | Саморез ST3.5х20 | N000-022-105 | - | |
| 109 | Крышка | N000-022-106 | - | |
| 110 | Прокладка | N000-022-107 | - | |
| 111 | Винт M5х10х12 | N000-022-108 | - | |
| 112 | Ввод кабельный | N000-022-109 | - | |
| 113 | Профиль направляющий V1 L1200 | N000-022-110 | 1 116 | |
| 113 | Профиль направляющий V2 L1200 | N000-022-110-2 | 5 234 | |
| 114 | Кабель-канал гибкий (30 звеньев) | N000-022-111 | 1 339 | |
| 115 | Шланг | N000-022-112 | 106 | |
| 116 | Насос СОЖ 220V, 8W | V000-001-020 | 1 900 | |
| 117 | Направляющая | N000-022-114 | - | |
| 118 | Цепочка | N000-022-115 | - | |
| 119 | Винт ST3.5х16 | N000-022-116 | - | |
| 120 | Клемник | N000-022-117 | - | |
| 121 | Шланг сливной | N000-022-118 | - | |
| 123 | Ограничитель длины реза | N000-031-093 | - | |
| 124 | Винт барашек M6 | N000-031-094 | - | |
| 125 | Указатель | N000-031-043 | 172 | |
| 128 | Пружина | N000-031-044 | 154 | |
| 129 | Тройник СОЖ | N000-031-046 | 110 | |
| 131 | Трубка СОЖ 2 | N000-031-045 | 641 | |
| 132 | Трубка СОЖ 1 | N000-031-047 | 110 | |
| 133 | Шайба D3 | N000-031-048 | - | |
| 134 | Винт наружный (без отверстия) | N000-031-049 | - | |
| 135 | Винт наружный (с отверстием) | N000-031-050 | - | |
| 141 | Фитинг | N000-031-051 | 205 | |
| 142 | Винт M8 самоблокирующийся | N000-031-052 | - | |
| 143 | Шайба ограничительная | N000-031-053 | - | |
| 144 | Вал | N000-031-054 | - | |
| 145 | Пластина прижимная | N000-031-055 | - | |
| 147 | Винт ограничительный | N000-031-056 | - | |
| 148 | Направляющая | N000-031-057 | - | |
| 149 | Пластина прижимная | N000-031-058 | - | |
| 151 | Пружина сжатия | N000-031-059 | - | |
| 152 | Пластина | N000-031-060 | - | |
| 156 | Ограничитель 45° | N000-031-061 | - | |
| 157 | Заглушка | N000-031-062 | - | |
| 158 | Пластина прижимная | N000-031-063 | - | |
| 159 | Рукоятка | N000-031-064 | - | |
