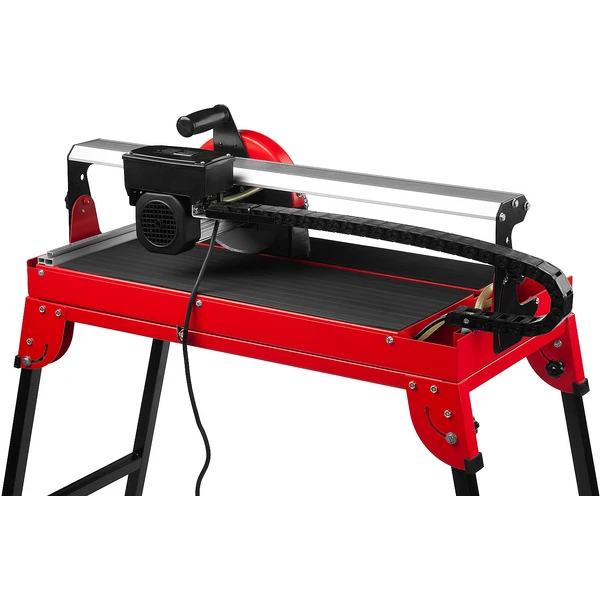

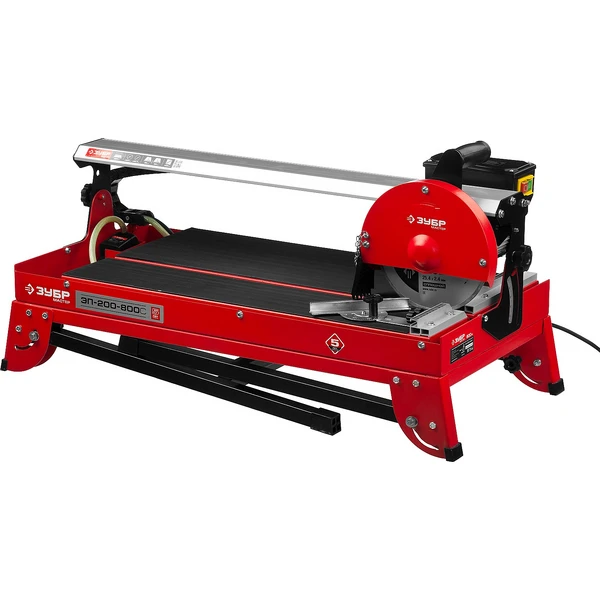

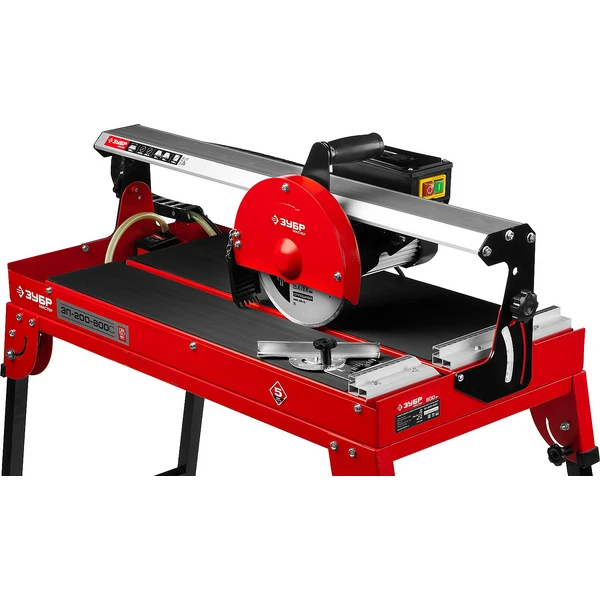

ЗУБР 620 мм, d 200 мм, 800 Вт, электрический плиткорез (ЭП-200-800С)
Надежный инструмент для резки всех видов плитки. Небольшие размеры и вес позволяют без труда перемещать его к месту работы, благодаря чему достигается универсальность стационарного и переносного использования. Подвижная головка диска имеет…
- Мощность
- 800 Вт
- Напряжение сети
- 220±10% /50
- Частота вращения
- 2950 об/мин
- Диаметр диска
- 200 мм
- Масса
- 26 кг
Схема сборки и запчасти
Детали из схем модели «ЭП-200-800С». Выберите позицию на схеме или в списке. Цена и наличие — по связанной карточке запчасти.

Интерактивные точки для этой схемы ещё не размечены: номер позиции указан на самом чертеже и в списке.
| № | Наименование и наличие | Артикул | Цена | Действие |
|---|---|---|---|---|
| Шайба D6 (N000-021-843)Под заказ | N000-021-843 | по запросу | ||
| Болт (N000-021-844)Под заказ | N000-021-844 | по запросу | ||
| Винт (N000-021-845)Под заказ | N000-021-845 | по запросу | ||
| Указатель угла наклона (N000-021-846)Под заказ | N000-021-846 | по запросу | ||
| Винт-барашек (N000-021-847)Под заказ | N000-021-847 | по запросу | ||
| Шайба (N000-021-848)Под заказ | N000-021-848 | по запросу | ||
| Болт (N000-021-849)Под заказ | N000-021-849 | по запросу | ||
| Стойка (N000-021-850)Под заказ | N000-021-850 | по запросу | ||
| Кабель-канал гибкий (30 звеньев) (N000-021-851)Склад ЦС В наличиидо пункта выдачи — до 10 дней | N000-021-851 | 2 301,35 ₽ | ||
| Профиль направляющий L690 (N000-021-852)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-021-852 | 3 490,44 ₽ | ||
| Указатель (N000-021-853)Под заказ | N000-021-853 | по запросу | ||
| Винт (N000-021-854)Под заказ | N000-021-854 | по запросу | ||
| Крышка (N000-021-855)Под заказ | N000-021-855 | 684,55 ₽ | ||
| Саморез (N000-021-856)Под заказ | N000-021-856 | по запросу | ||
| Шайба (N000-021-857)Под заказ | N000-021-857 | по запросу | ||
| Прокладка (N000-021-858)Под заказ | N000-021-858 | 342,28 ₽ | ||
| Хомут конденсатора (N000-021-859)Под заказ | N000-021-859 | по запросу | ||
| Саморез (N000-021-860)Под заказ | N000-021-860 | по запросу | ||
| Шайба (N000-021-861)Под заказ | N000-021-861 | по запросу | ||
| Коробка выключателя (N000-021-862)Под заказ | N000-021-862 | по запросу | ||
| Выключатель электромагнитный KJD6 8А 250В 5E4 (V000-003-284)Склад ЦС очень многодо пункта выдачи — до 10 дней | V000-003-284 | 525,43 ₽ | ||
| Винт M5 (N000-021-863)Под заказ | N000-021-863 | по запросу | ||
| Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS)Склад ЦС очень многодо пункта выдачи — до 10 дней | U009-600-2RS | 434,37 ₽ | ||
| Винт (N000-021-864)Под заказ | N000-021-864 | по запросу | ||
| Ограничитель (N000-021-865)Под заказ | N000-021-865 | по запросу | ||
| Рукоятка (N000-021-866)Под заказ | N000-021-866 | по запросу | ||
| Ручка (N000-021-867)Под заказ | N000-021-867 | по запросу | ||
| Кожух диска (N000-021-868)Под заказ | N000-021-868 | по запросу | ||
| Фланец внутренний D50x25.4 (N000-021-869)Склад ЦС очень многодо пункта выдачи — до 10 дней | N000-021-869 | 162,14 ₽ | ||
| Диск 200x25.4x2.4mm (N000-021-870)Под заказ | N000-021-870 | по запросу | ||
| Фланец внешний D50x25.4 (N000-021-872)Склад ЦС В наличиидо пункта выдачи — до 10 дней | N000-021-872 | 162,14 ₽ | ||
| Гайка (N000-021-873)Под заказ | N000-021-873 | по запросу | ||
| Крышка кожуха (N000-021-874)Под заказ | N000-021-874 | по запросу | ||
| Пластина монтажная (N000-021-875)Под заказ | N000-021-875 | по запросу | ||
| Упор угловой в сборе с набором для крепежа (N000-021-876)Под заказ | N000-021-876 | 163,20 ₽ | ||
| Винт-барашек (N000-021-877)Под заказ | N000-021-877 | по запросу | ||
| Упор профилированный большой (N000-021-878)Под заказ | N000-021-878 | по запросу | ||
| Болт (N000-021-879)Под заказ | N000-021-879 | по запросу | ||
| Упор профилированный малый (N000-021-880)Под заказ | N000-021-880 | по запросу | ||
| Фиксатор (N000-021-881)Под заказ | N000-021-881 | по запросу | ||
| Винт-барашек (N000-021-882)Под заказ | N000-021-882 | по запросу | ||
| Столешница (N000-021-883)Под заказ | N000-021-883 | по запросу | ||
| Поддон-основание (N000-021-884)Под заказ | N000-021-884 | 618,31 ₽ | ||
| Винт (N000-021-885)Под заказ | N000-021-885 | по запросу | ||
| Кронштейн 1 (N000-021-886)Под заказ | N000-021-886 | по запросу | ||
| Кронштейн 2 (N000-021-887)Под заказ | N000-021-887 | по запросу | ||
| Опора 1 (N000-021-888)Склад ЦС очень мало | N000-021-888 | 319,87 ₽ | ||
| Ножка резиновая (N000-021-889)Под заказ | N000-021-889 | по запросу | ||
| Опора 2 (N000-021-890)Склад ЦС очень мало | N000-021-890 | 319,87 ₽ | ||
| Винт стопорный (N000-021-891)Под заказ | N000-021-891 | по запросу | ||
| Шайба (N000-021-892)Под заказ | N000-021-892 | по запросу | ||
| Шайба-гровера (N000-021-893)Под заказ | N000-021-893 | по запросу | ||
| Винт (N000-021-894)Под заказ | N000-021-894 | по запросу | ||
| Гайка (N000-021-895)Под заказ | N000-021-895 | по запросу | ||
| Кронштейн 3 (N000-021-896)Под заказ | N000-021-896 | по запросу | ||
| Гайка-барашек (N000-021-897)Под заказ | N000-021-897 | по запросу | ||
| Кронштейн колодки (N000-021-898)Под заказ | N000-021-898 | по запросу | ||
| Кронштейн 4 (N000-021-899)Под заказ | N000-021-899 | по запросу | ||
| Гайка (N000-021-900)Под заказ | N000-021-900 | по запросу | ||
| Гайка (N000-021-901)Под заказ | N000-021-901 | по запросу | ||
| Кронштейн (N000-021-902)Под заказ | N000-021-902 | по запросу | ||
| Винт M5 (N000-021-903)Под заказ | N000-021-903 | по запросу | ||
| Винт (N000-021-904)Под заказ | N000-021-904 | по запросу | ||
| Гайка (N000-021-905)Под заказ | N000-021-905 | по запросу | ||
| Кольцо уплотнительное (N000-021-906)Под заказ | N000-021-906 | по запросу | ||
| Винт (N000-021-907)Под заказ | N000-021-907 | по запросу | ||
| Кожух брызгозащитный (N000-021-908)Под заказ | N000-021-908 | по запросу | ||
| Пластина (N000-021-909)Под заказ | N000-021-909 | по запросу | ||
| Гайка-барашек (N000-021-910)Под заказ | N000-021-910 | по запросу | ||
| Гайка (N000-021-911)Под заказ | N000-021-911 | по запросу | ||
| Каретка (N000-021-912)Склад ЦС очень мало | N000-021-912 | 319,87 ₽ | ||
| Уголок (N000-021-913)Под заказ | N000-021-913 | по запросу | ||
| Гайка (N000-021-914)Под заказ | N000-021-914 | по запросу | ||
| Кронштейн (N000-021-915)Под заказ | N000-021-915 | по запросу | ||
| Винт (N000-021-916)Под заказ | N000-021-916 | по запросу | ||
| Воротник шнура (N000-021-917)Под заказ | N000-021-917 | по запросу | ||
| Колодка клеммная (N000-021-918)Под заказ | N000-021-918 | по запросу | ||
| Шайба (N000-021-919)Под заказ | N000-021-919 | по запросу | ||
| Винт (N000-021-920)Под заказ | N000-021-920 | по запросу | ||
| Конденсатор 25uF 450V (V000-007-544)Склад ЦС многодо пункта выдачи — до 10 дней | V000-007-544 | 436,75 ₽ | ||
| Сальник D30xd17x5 (N000-021-922)Склад ЦС В наличиидо пункта выдачи — до 10 дней | N000-021-922 | 115,34 ₽ | ||
| Крышка передняя (N000-021-923)Под заказ | N000-021-923 | 252,21 ₽ | ||
| Ротор АДА (N000-021-924)Склад ЦС малодо пункта выдачи — до 10 дней | N000-021-924 | 2 177,51 ₽ | ||
| Статор АДА в сборе с корпусом (N000-021-925)Склад ЦС многодо пункта выдачи — до 10 дней | N000-021-925 | 9 585,44 ₽ | ||
| Крышка задняя (N000-021-926)Под заказ | N000-021-926 | 252,21 ₽ | ||
| Винт (N000-021-927)Под заказ | N000-021-927 | по запросу | ||
| Крыльчатка (N000-021-928)Наличие уточняется | N000-021-928 | 199,67 ₽ | ||
| Защита статора (N000-021-929)Под заказ | N000-021-929 | 954,79 ₽ | ||
| Ключ гаечный (N000-021-931)Под заказ | N000-021-931 | 109,05 ₽ | ||
| Ключ гаечный большой (N000-021-932)Под заказ | N000-021-932 | по запросу | ||
| Цепочка (N000-021-933)Под заказ | N000-021-933 | по запросу | ||
| Гайка (N000-021-934)Под заказ | N000-021-934 | по запросу | ||
| Стержень шестигранный (N000-021-935)Под заказ | N000-021-935 | по запросу | ||
| Пробка (N000-021-936)Под заказ | N000-021-936 | по запросу | ||
| Насос СОЖ 5W (V000-001-019)Склад ЦС очень малодо пункта выдачи — до 10 дней | V000-001-019 | 908,73 ₽ | ||
| Шланг (N000-021-938)Под заказ | N000-021-938 | по запросу | ||
| Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м (N000-021-939)Под заказ | N000-021-939 | по запросу | ||
| Шкала транспортирная 45° (N000-021-940)Под заказ | N000-021-940 | по запросу | ||
| Кольцо уплотнительное D45х1.8 (N000-021-941)Под заказ | N000-021-941 | по запросу | ||
| Шайба D5 (N000-021-942)Под заказ | N000-021-942 | по запросу | ||
| Шайба D5 плоская (N000-021-943)Под заказ | N000-021-943 | по запросу | ||
| Брызговик передний (N000-022-421)Под заказ | N000-022-421 | по запросу |
Характеристики ЗУБР ЭП-200-800С
Основные характеристики
- Мощность
- 800 Вт
- Частота вращения
- 2950 об/мин
- Диаметр диска
- 200 мм
- Напряжение сети
- 220±10% /50
- Посадочный диаметр
- 25,4 мм
- Тип плиткореза
- Стационарный
- Глубина прямого реза под углом 90°с, мм
- 35
- Глубина косого реза под углом 45°с, мм
- 25
- Максимальная глубина реза, мм
- 35
- Длина реза, мм
- 620
- Водяное охлаждение
- Подача в зону реза
- Высота стола, мм
- 600
- Покрытие стола
- резина
Габариты, масса и упаковка
- Габариты
- 920 × 460 × 450 мм
- Масса
- 26 кг
- Масса в упаковке
- 31 кг
- Размер стола, мм
- 690х385
- Тип упаковки
- Коробка картонная
Описание
Надежный инструмент для резки всех видов плитки. Небольшие размеры и вес позволяют без труда перемещать его к месту работы, благодаря чему достигается универсальность стационарного и переносного использования. Подвижная головка диска имеет надежную конструкцию подшипникого узла, что обеспечивает высокую точность линии реза и мягкий ход каретки. Влажный рез с принудительной подачей воды к месту реза способствует эффективному охлаждению и предохраняет от образования пыли
Преимущества

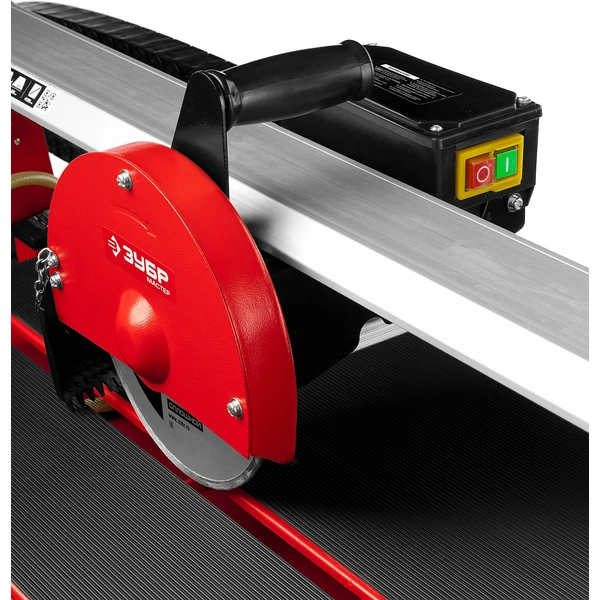

- Подвижная головка диска способствует большей безопасности и удобству в работе, т.к. отсутствует необходимость ″протягивать″ плитку через диск
- Прорезиненая поверхность стола предотвращает соскальзывание плитки во время работы

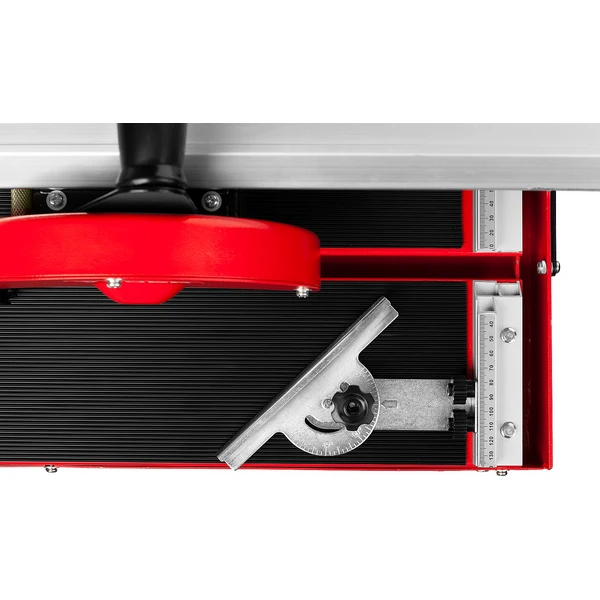

- Точная установка разрезаемой плитки благодаря фиксирующему упору

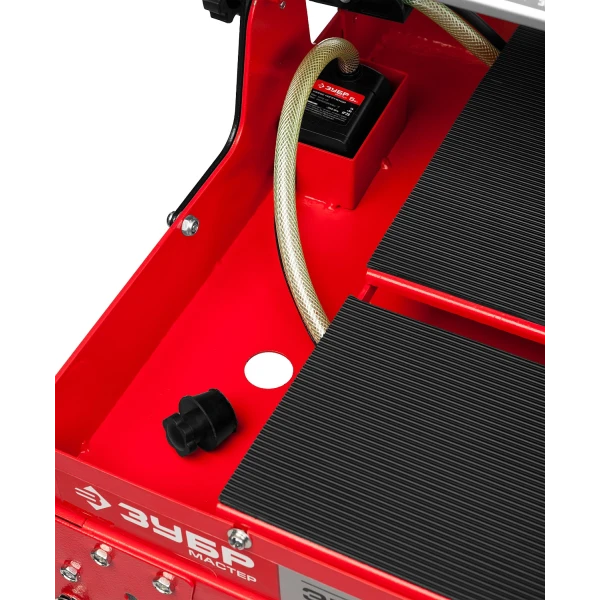

- Принудительное водяное охлаждение предотвращает порчу распиливаемого материала и исключает образование вредной пыли при работе

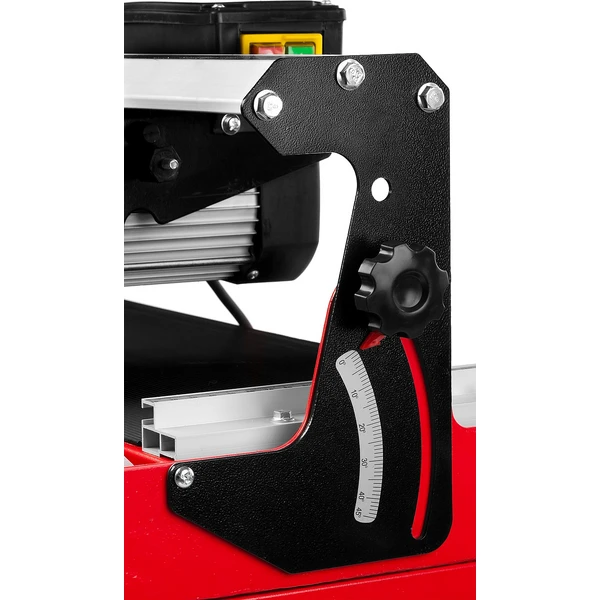

- Возможность прямого пиления под углом от 0 до 45°, косого в пределах до 90°, а также комбинированного
- Не требующий обслуживания асинхронный двигатель прост в эксплуатации
- Для безопасной работы предусмотрены защитное заземление и электромагнитный выключатель, предотвращающий случайное включение аппарата при восстановлении напряжения после пропадания

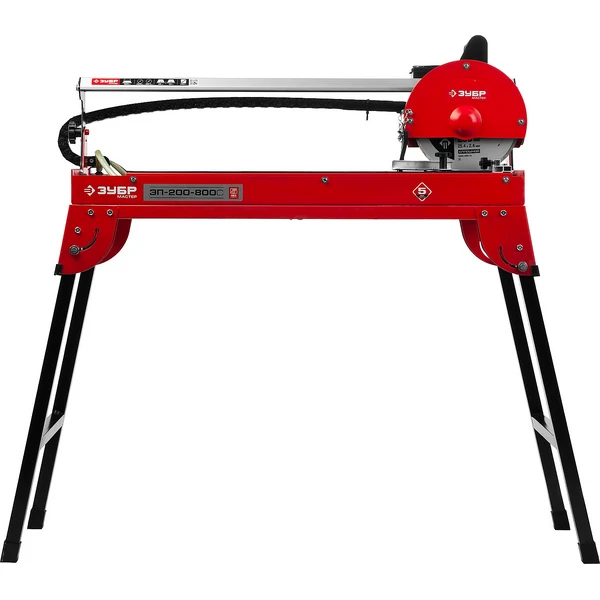

- Складные ножки с колесами для удобства храненияи транспортировки
Использование
Для влажной резки всех видов натуральной и искусственной плитки (облицовочной, напольной, тротуарной и др.), кроме асбестосодержащей.
