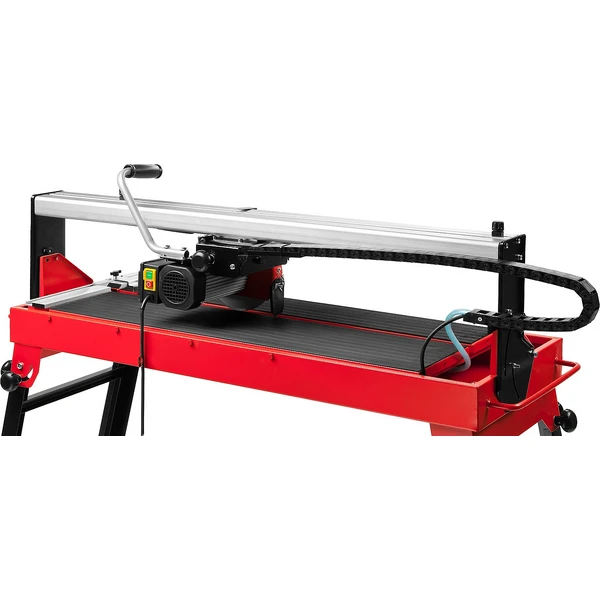

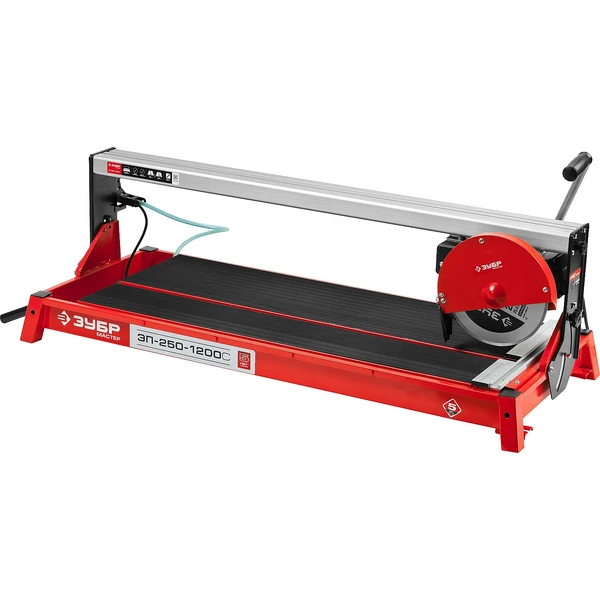

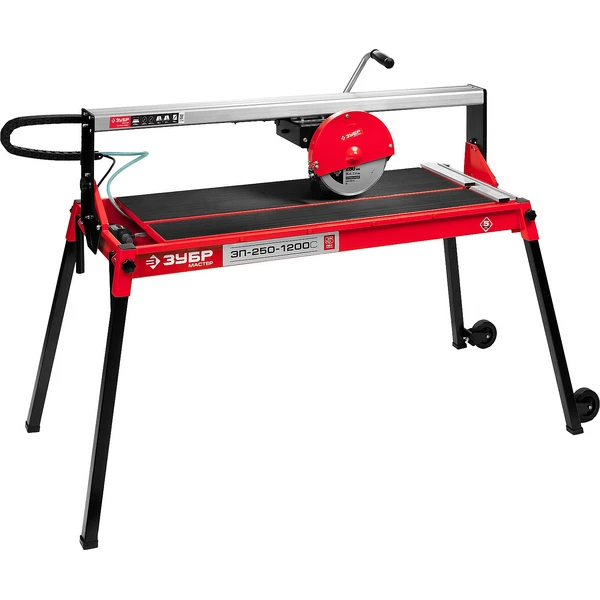

ЗУБР 1020 мм, d 250 мм, 1200 Вт, электрический плиткорез (ЭП-250-1200С)
Высокоточный инструмент для резки всех видов плитки. Подвижная головка диска имеет профессиональную конструкцию подшипникого узла, что обеспечивает высокую точность линии реза и мягкий ход каретки. Влажный рез с принудительной подачей воды к месту реза способствует эффективному охлаждению и предохраняет от образования пыли. Ролики, установленные на ножках, облегчают передвижение станка
Преимущества
- Подвижная головка диска способствует большей безопасности и удобству в работе, т.к. отсутствует необходимость ″протягивать″ плитку через диск
- Профессиональная конструкция подшипникового узла гарантирует плавное передвижение каретки и высокую точность реза
- Возможность пиления на заданную глубину
- Прорезиненая поверхность стола предотвращает соскальзывание плитки во время работы

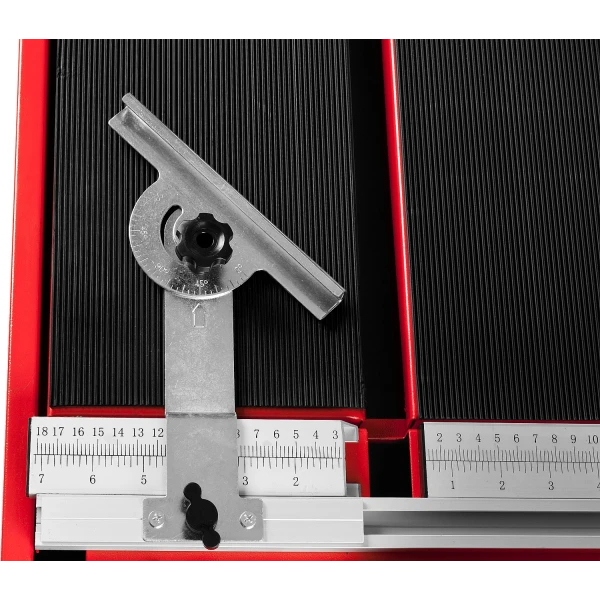

- Точная установка разрезаемой плитки благодаря фиксирующему упору со шкалой
- Принудительное водяное охлаждение предотвращает порчу распиливаемого материала и исключает образование вредной пыли при работе

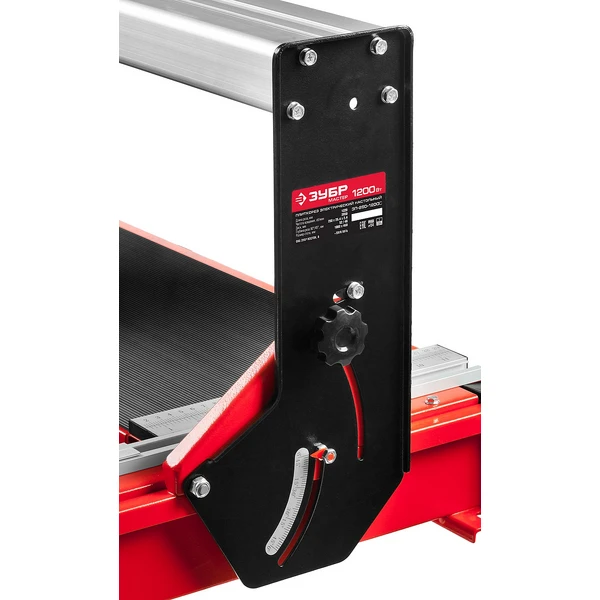

- Возможность прямого пиления под углом от 0 до 45°, косого в пределах до 90°, а также комбинированного

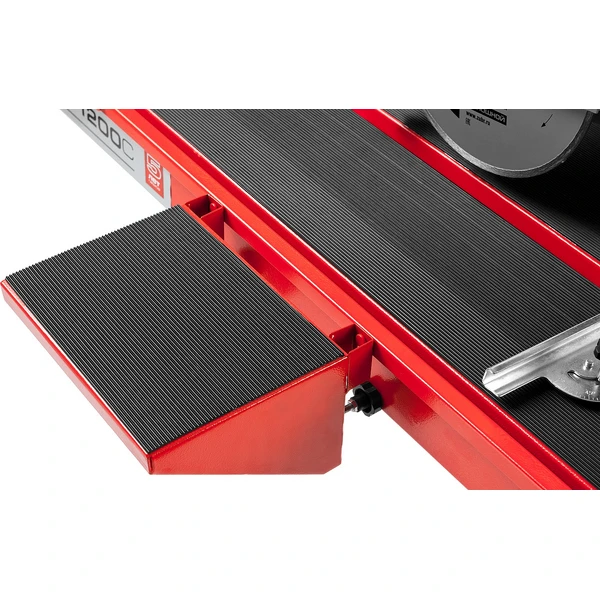

- Дополнительный стол облегчает работу с габаритными деталями
- Не требующий обслуживания асинхронный двигатель прост в эксплуатации

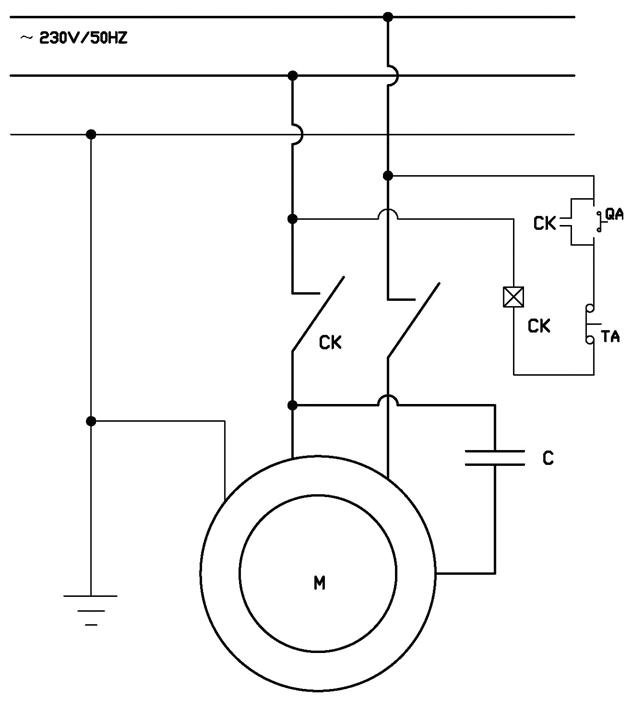

- Для безопасной работы предусмотрены защитное заземление и электромагнитный выключатель, предотвращающий случайное включение аппарата при восстановлении напряжения после пропадания

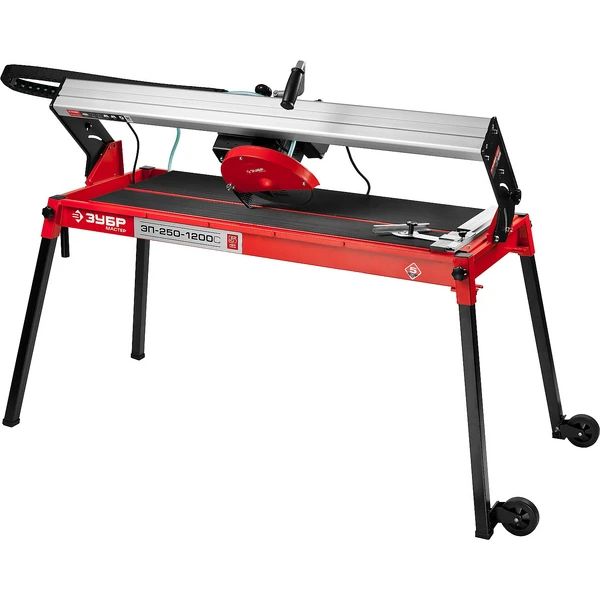

- Складные ножки с колесами для удобства храненияи транспортировки
Использование
Для влажной резки всех видов натуральной и искусственной плитки (облицовочной, напольной, тротуарной и др.), кроме асбестосодержащей.
Габариты, см | 137х59х46 |
Масса изделия, кг | 49 |
Масса в упаковке, кг | 57 |
Гарантия | 60 |
Напряжение питания, В/Гц | 220±10% /50 |
Мощность, Вт | 1200 |
Частота вращения, об/мин | 2950 |
Диаметр посадочного отверстия, мм | 25.4 |
Тип плиткореза | Стационарный |
Глубина прямого реза под углом 90°с, мм | 52 |
Глубина косого реза под углом 45°с, мм | 46 |
Максимальная глубина реза, мм | 52 |
Длина реза, мм | 1020 |
Диаметр диска, мм | 250 |
Размер стола, мм | 1060х468 |
Водяное охлаждение | Подача в зону реза |
Высота стола, мм | 700 |
Покрытие стола | резина |
Тип упаковки | коробка картонная |

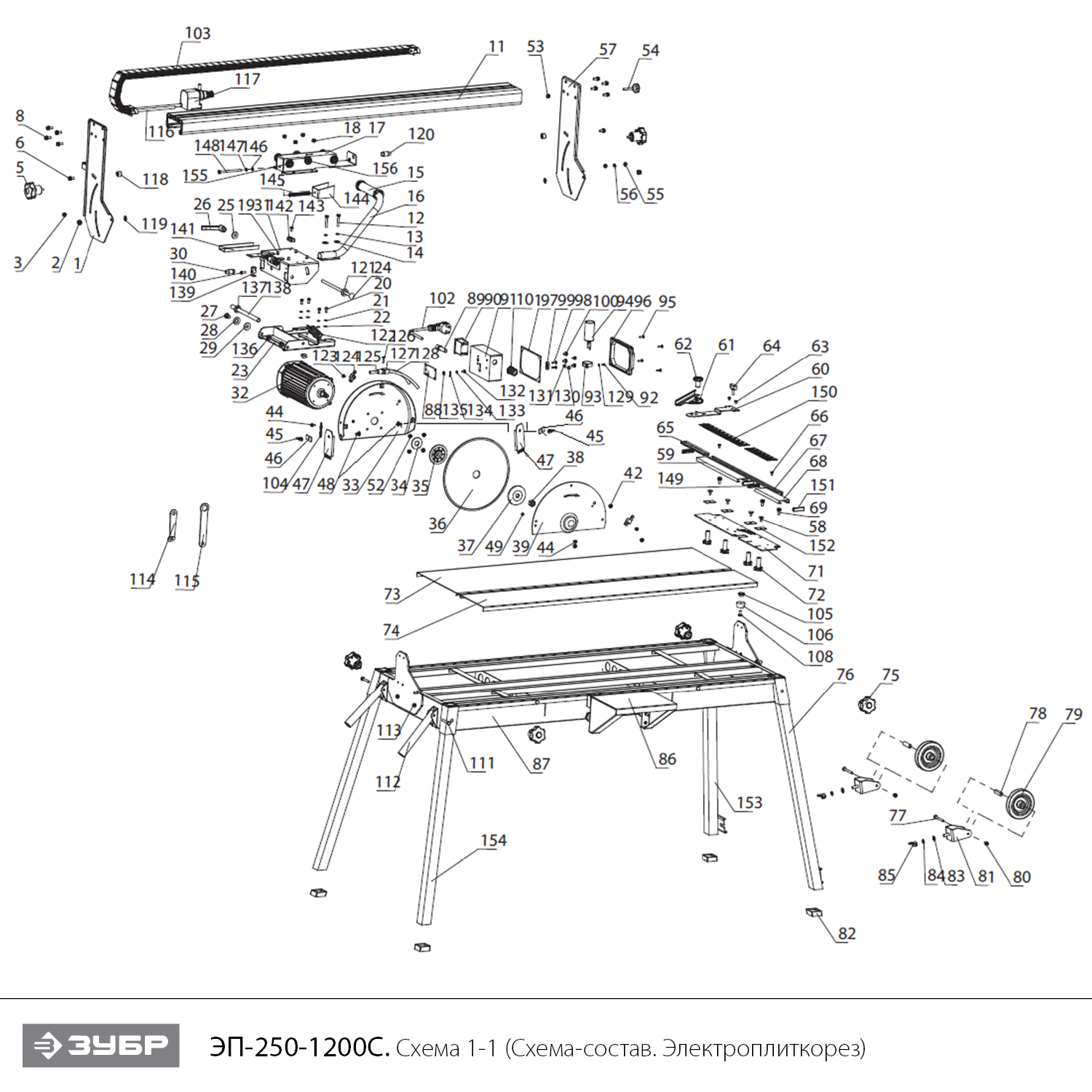

ЗУБР 1020 мм, d 250 мм, 1200 Вт, электрический плиткорез (ЭП-250-1200С) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Стойка левая | N000-022-119 | - | |
2 | Гайка | N000-022-120 | - | |
3 | Гайка | N000-022-121 | - | |
4 | Шайба | N000-022-122 | - | |
5 | Винт-барашек | N000-022-123 | - | |
6 | Винт | N000-022-124 | - | |
7 | Шайба | N000-022-125 | - | |
8 | Винт | N000-022-126 | - | |
9 | Шайба упругая | N000-022-127 | - | |
10 | Шайба | N000-022-128 | - | |
11 | Профиль направляющий V1 L1300 | N000-022-129 | 1 348 | |
11 | Профиль направляющий V2 L1300 | N000-022-129-2 | 5 234 | |
12 | Винт | N000-022-130 | - | |
13 | Шайба упругая | N000-022-131 | - | |
14 | Шайба | N000-022-132 | - | |
15 | Ручка | N000-022-133 | - | |
16 | Рукоятка | N000-022-134 | 125 | |
17 | Кронштейн | N000-022-135 | - | |
18 | Гайка | N000-022-136 | - | |
19 | Шпилька | N000-022-137 | - | |
20 | Винт | N000-022-138 | - | |
21 | Шайба упругая | N000-022-139 | - | |
22 | Шайба | N000-022-140 | - | |
23 | Пластина фиксирующая | N000-022-141 | - | |
24 | Ось | N000-022-142 | - | |
25 | Шайба | N000-022-143 | - | |
26 | Винт-барашек | N000-022-144 | - | |
27 | Винт | N000-022-145 | - | |
28 | Шайба упругая | N000-022-146 | - | |
29 | Шайба | N000-022-147 | - | |
30 | Упор | N000-022-148 | 143 | |
31 | Каретка | N000-022-149 | - | |
32.1 | Статор АДС в сборе с корпусом | N000-022-150 | 9 423 | |
32.2 | Ротор АД | N000-022-444 | 8 544 | |

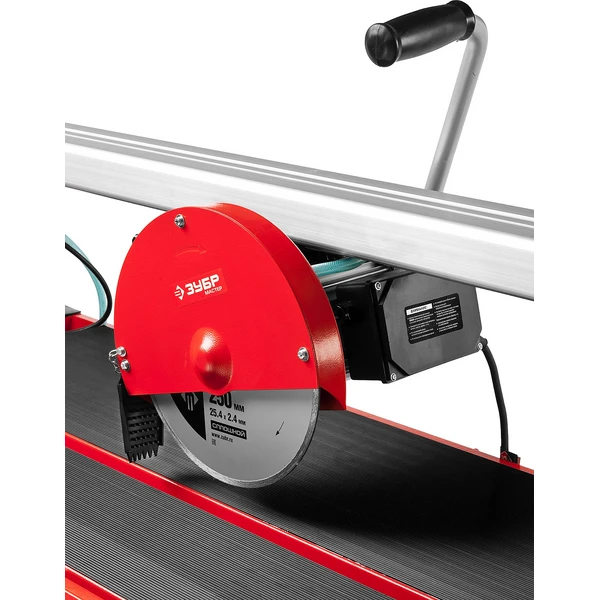

33 | Кожух диска | N000-022-151 | - | |
34 | Кольцо водоотбивное | N000-022-152 | - | |
35 | Фланец внутренний D65x25.4 | U009-150-019 | 208 | |
36 | Диск 250x25.4x2.4mm | N000-022-041 | - | |
37 | Фланец внешний D65x25.4 | U009-370-015 | 203 | |
38 | Гайка | N000-022-153 | - | |
39 | Крышка кожуха | N000-022-154 | - | |
40 | Шайба | N000-022-155 | - | |
41 | Шайба упругая | N000-022-156 | - | |
42 | Винт | N000-022-157 | - | |
43 | Шайба упругая | N000-022-158 | - | |
44 | Винт | N000-022-159 | - | |
45 | Гайка-барашек | N000-022-160 | - | |
46 | Пластина | N000-022-161 | - | |
47.1 | Брызговик | N000-022-162 | - | |
47.2 | Брызговик передний | N000-022-162-2 | - | |
48 | Винт | N000-022-163 | - | |
49 | Гайка | N000-022-164 | - | |
50 | Шайба | N000-022-165 | - | |
51 | Шайба упругая | N000-022-166 | - | |
52 | Винт | N000-022-167 | - | |
53 | Кронштейн | N000-022-168 | - | |
54 | Винт | N000-022-169 | - | |
55 | Гайка | N000-022-170 | - | |
56 | Указатель | N000-022-171 | - | |
57 | Стойка правая | N000-022-172 | - | |
58 | Винт | N000-022-173 | - | |
59 | Опора направляющей | N000-022-174 | - | |
60 | Кронштейн | N000-022-175 | - | |
61 | Транспортир | N000-022-176 | - | |
62 | Ручка блокировки | N000-022-177 | - | |
63 | Винт | N000-022-178 | - | |
64 | Винт-барашек | N000-022-179 | - | |
65 | Направляющая | N000-022-180 | - | |
66 | Винт | N000-022-181 | - | |
67 | Фиксатор направляющей | N000-022-182 | - | |
68 | Опора направляющей | N000-022-183 | - | |
69 | Винт | N000-022-184 | - | |
70 | Шайба | N000-022-185 | - | |
71 | Пластина | N000-022-186 | - | |
72 | Контргайка | N000-022-187 | - | |
73 | Поверхность рабочая | N000-022-188 | - | |
74 | Поверхность рабочая 1 | N000-022-189 | - | |
75 | Винт-барашек | N000-022-190 | - | |
76 | Ножка | N000-022-191 | 106 | |
77 | Винт | N000-022-192 | - | |
78 | Ось | N000-022-193 | - | |
79 | Колесо | N000-022-194 | 178 | |
80 | Гайка | N000-022-195 | - | |
81 | Кронштейн | N000-022-196 | 143 | |
82 | Ножка резиновая | N000-022-197 | 151 | |
83 | Шайба | N000-022-198 | - | |
84 | Шайба упругая | N000-022-199 | - | |
85 | Гайка-барашек | N000-022-200 | - | |
86 | Поверхность рабочая вспомогательная | N000-022-201 | - | |
87 | Поддон-основание | N000-022-202 | - | |
88 | Уплотнение | N000-022-203 | - | |
89 | Шланг сливной | N000-022-204 | - | |
90 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 | |
91 | Коробка выключателя | N000-022-205 | - | |
92 | Винт | N000-022-206 | - | |
93 | Хомут конденсатора | N000-022-207 | - | |
94 | Конденсатор 18uF 450V | V000-007-545 | - | |
95 | Винт | N000-022-209 | - | |
96 | Крышка | N000-022-210 | - | |
97 | Прокладка | N000-022-211 | - | |
98 | Саморез | N000-022-212 | - | |
99 | Клемник | N000-022-213 | - | |
100 | Винт | N000-022-214 | - | |
101 | Ввод кабельный | N000-022-215 | - | |
102 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 3м | V000-006-346 | - | |

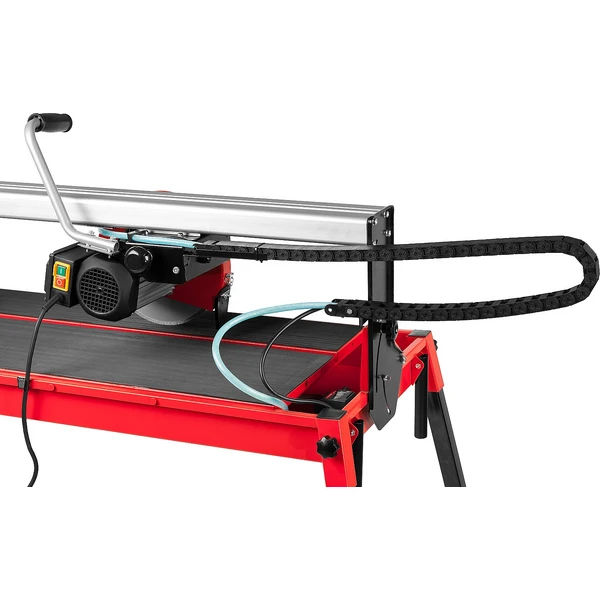

103 | Кабель-канал гибкий (42 звена) | N000-022-216 | 1 453 | |
104 | Цепочка | N000-022-217 | - | |
105 | Ручка | N000-022-218 | - | |
106 | Пробка резиновая | N000-022-219 | - | |
107 | Шайба | N000-022-220 | - | |
108 | Винт | N000-022-221 | - | |
109 | Винт | N000-022-222 | - | |
110 | Гайка | N000-022-223 | - | |
111 | Винт | N000-022-224 | - | |
112 | Рукоятка | N000-022-225 | 116 | |
113 | Гайка | N000-022-226 | - | |
114 | Ключ гаечный | N000-021-931 | 107 | |
115 | Ключ гаечный большой | N000-022-048 | 107 | |
116 | Шланг | N000-022-227 | - | |

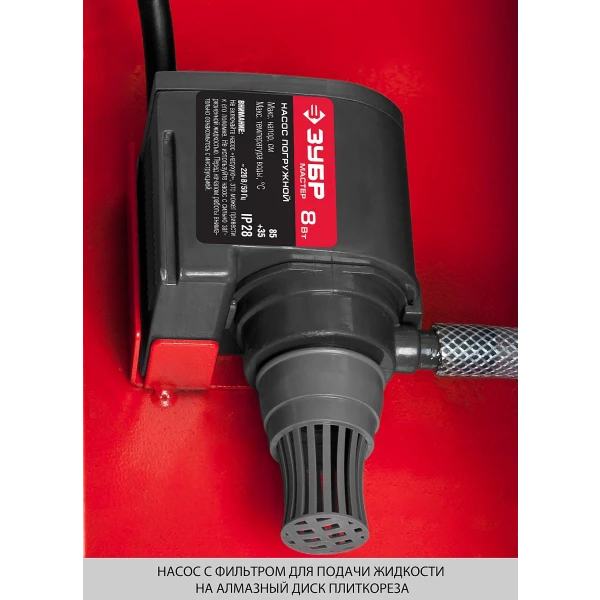

117 | Насос СОЖ 220V, 8W | V000-001-020 | 1 900 | |
118 | Болт регулирующий | N000-031-527 | - | |
123 | Болт поперечный | N000-031-528 | - | |
124 | Фитинг M5х8 | N000-031-529 | - | |
125 | Трубка 2 | N000-031-530 | - | |
126 | Болт поперечный | N000-031-531 | - | |
127 | Тройник | N000-031-532 | 618 | |
128 | Трубка 1 | N000-031-533 | - | |
130 | Винт наружный (без отверстия) | N000-031-049 | - | |
131 | Винт наружный (с отверстием) | N000-031-050 | - | |
138 | Вал | N000-031-534 | - | |
139 | Пластина прижимная | N000-031-535 | - | |
141 | Направляющая пластиковой цепи | N000-031-536 | - | |
142 | Фиксатор шнура | N000-031-537 | - | |
144 | Блок блокировки | N000-031-538 | - | |
145 | Пружина сжатия | N000-031-539 | - | |
149 | Ограждение 45 ° | N000-031-540 | - | |
150 | Наклейка шкалы | N000-031-541 | - | |
151 | Заглушка упоров | N000-031-542 | - | |
152 | Пластина упора прижимная | N000-031-543 | - | |
153 | Ножка 2 | N000-031-544 | - | |
154 | Ножка 3 | N000-031-545 | - | |
155 | Подшипник шариковый 609-2RS (26x9x7) с V образной проточкой n/n (4шт.) | N000-031-546 | 504 | |
156 | Подшипник 609 2RS | N000-031-547 | 299 | |
160 | Комплект метизов ЭП-250-1200С | N000-019-411 | 134 | |
