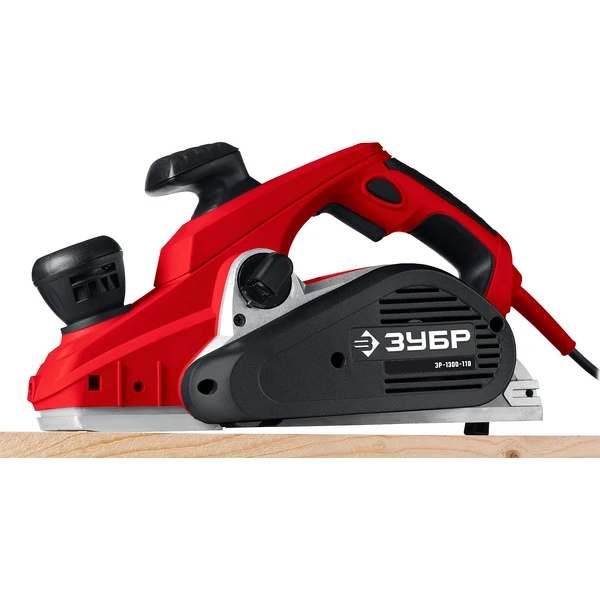

ЗУБР 1300 Вт, 110 мм, электрический рубанок (электрорубанок), станина (ЗР-1300-110)
Мощный рубанок для строгания и выравнивания поверхностей, выборки четвертей и снятия фасок, который способен обрабатывать древесину любой твердости шириной 110 мм и глубиной до 3.5 мм. Максимальная функциональность: станина для установки в стационарное положение, электронная система защиты и управления двигателем, выборка четверти, изменяемое направление выброса стружки (влево и вправо), дополнительная рукоятка для удобного хвата, пазы для снятия фасок разной ширины, откидной башмак для защиты заготовки и оператора.
Внимание! Начиная с даты производства 08.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества
- Мощный электродвигатель, позволяющий строгать без рывков и перегрева
- Ширина строгания за один проход 110 мм

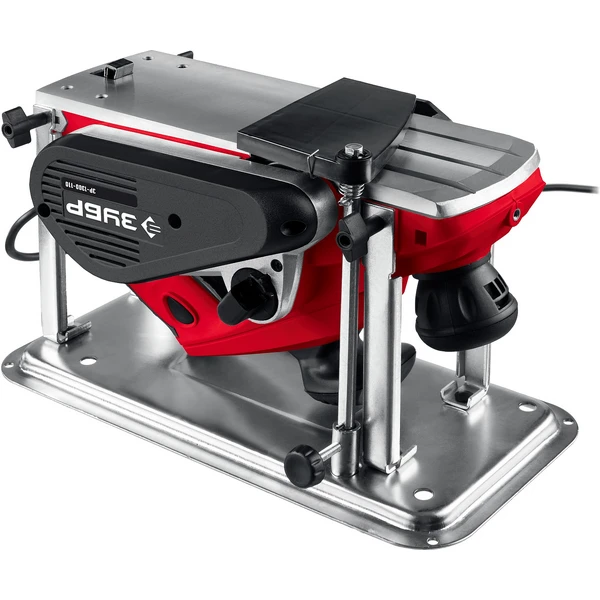

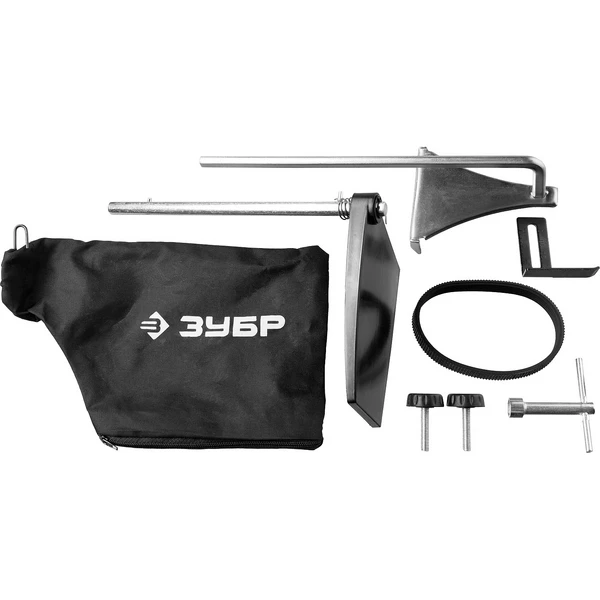

- Набор для установки в стационарное положение
- Электронная система плавного пуска, поддержания оборотов под нагрузкой и защиты от перегрузки

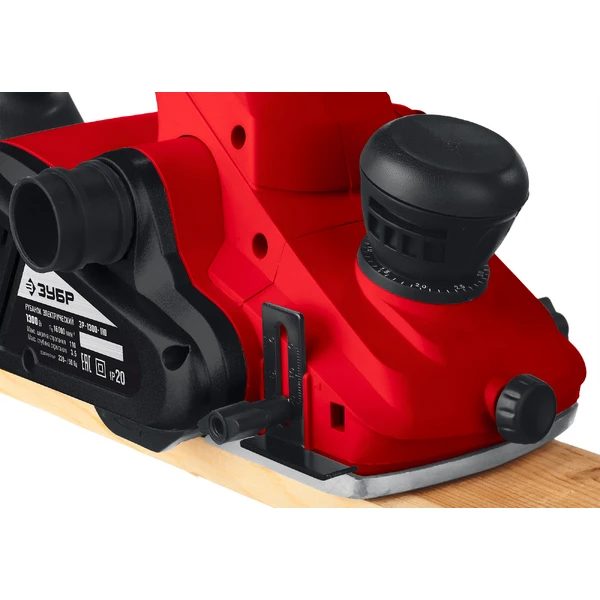

- Выборка паза с краю заготовки (выборка четверти)

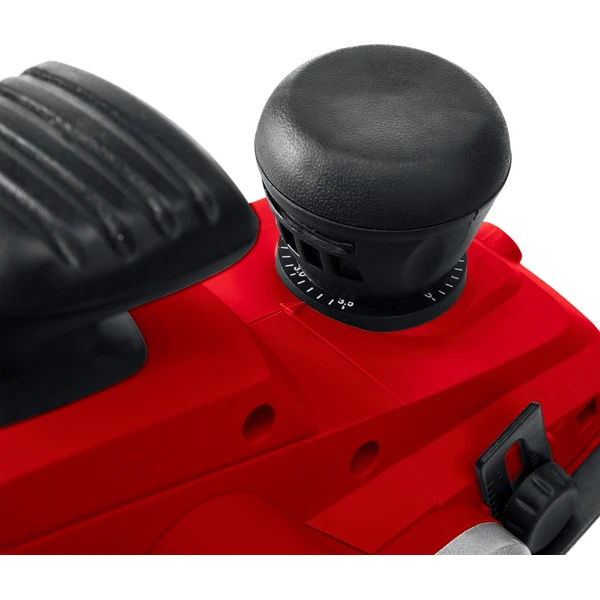

- Плавная регулировка глубины строгания с точностью 0.1 мм
- Отдельная дополнительная рукоятка, не совмещенная с настройкой глубины, позволяет не сбивать выставленное значение при работе

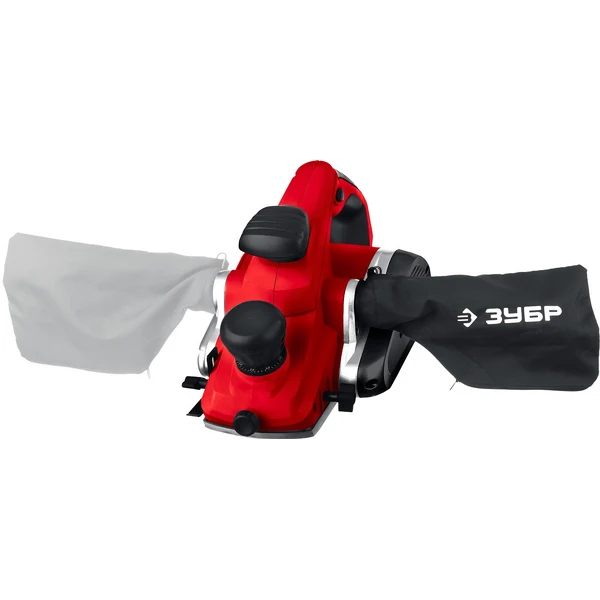

- Настраиваемый выброс опилок влево или вправо

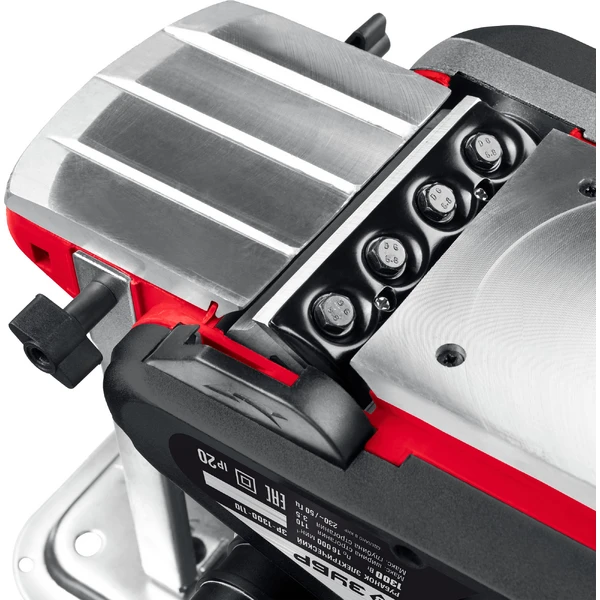

- Два ножа из быстрорежущей стали, установленные под углом к обрабатываемой поверхности, обеспечивают срезание (а не сдирание) материала, т.е. лучшее качество обработки
- 3 V-образных паза разной глубины для снятия фасок
- Литые подошвы гарантируют точность геометрии весь срок службы, а благодаря фрезеровке рубанок легко скользит по заготовке
- Ременная передача между двигателем и режущим барабаном препятствует повреждению двигателя при ударных нагрузках на барабан
- Блокировка выключателя предотвращает случайное включение инструмента
- Откидной башмак для защиты обрабатываемой детали от вращающихся ножей
- Возможность подключения к пылесосу
- Морозоустойчивый сетевой провод 2м
Использование
Для обработки заготовок из дерева: строгания и выравнивания поверхностей, выборки четвертей и снятия фасок
| Габариты, см | 38.5x20x22 |
| Масса изделия, кг | 5.4 |
| Масса в упаковке, кг | 7.4 |
| Гарантия | 60 |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Мощность, Вт | 1300 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 16000 |
| Регулировка оборотов | нет |
| Глубина строгания, мм | 0-3.5 |

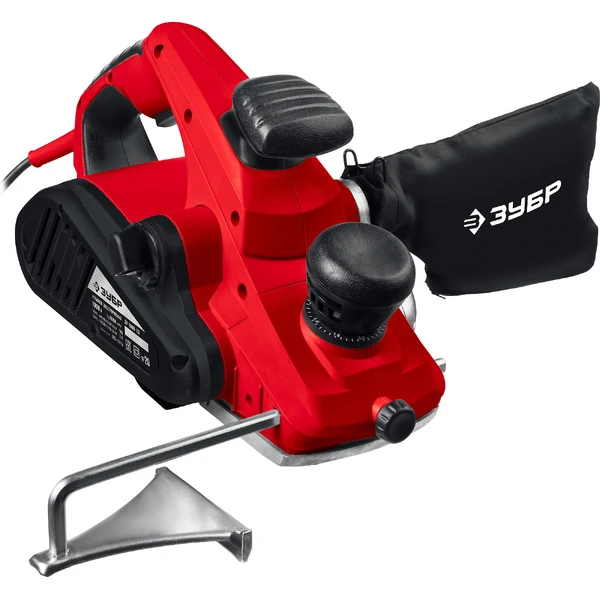

| Параллельный упор | есть |
| Ширина обработки, мм | 110 |
| Выборка четверти | есть |
| Мах глубина выборки четверти | 0-15 |
| Блокировка включения | есть |
| Система удаления опилок | есть |
| Тип упаковки | коробка картонная |

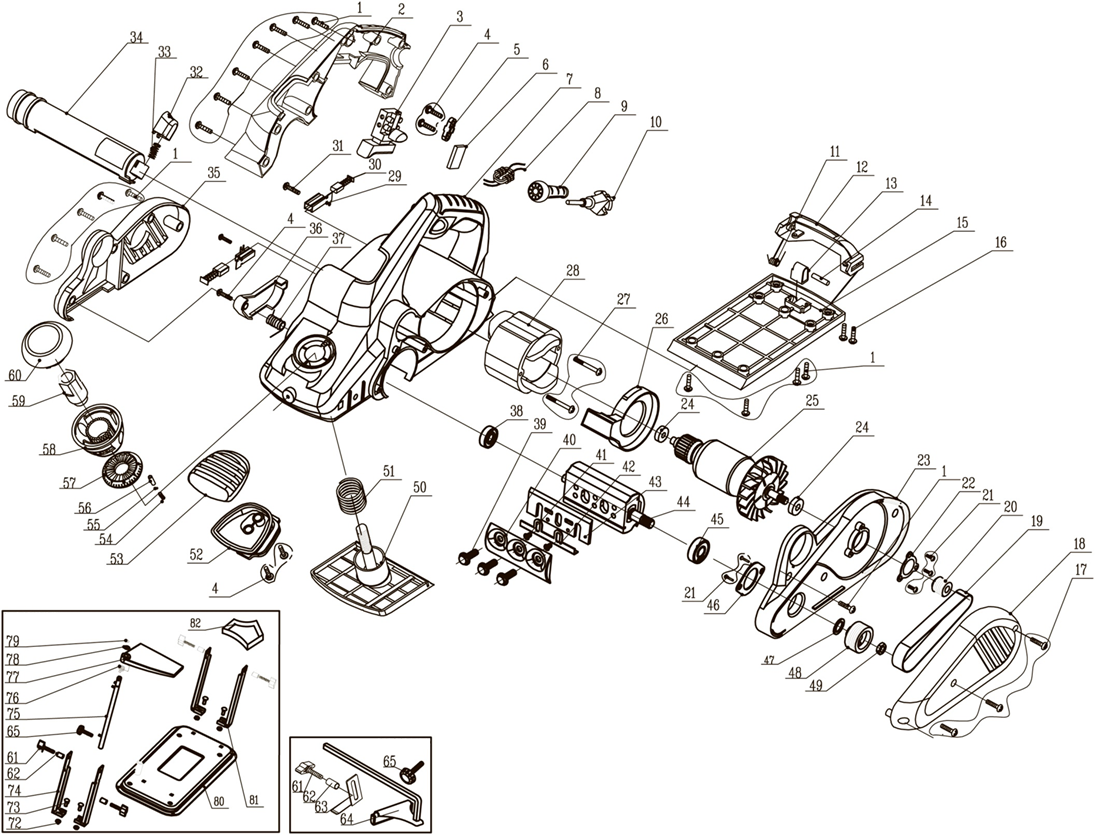

Схема сборки и запчасти ЗУБР 1300 Вт, 110 мм, электрический рубанок (электрорубанок), станина (ЗР-1300-110)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез 4x20 | UM02-000-065 | 103.05 | |
| 2 | Ручка правая часть | U507-130-002 | 303.96 | |
| 3 | Выключатель FA3-8/2D 8(8)A 250VAC 5E4 | U507-130-003 | 494.82 | |
| 4 | Саморез 4x18 PH2 | UM02-000-027 | 103.05 | |
| 5 | Прижим шнура | U253-235-055 | 103.05 | |
| 6 | Конденсатор 0.22 мкФ | U353-110-055 | 103.05 | |
| 7 | Корпус | U507-130-007 | 1 646.3 | |
| 8 | Катушка индукторная #W | U201-850-095 | - | |
| 9 | Воротник шнура | U098-004-025 | 103.05 | |
| 10 | Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м | U099-004-006 | 206.1 | |
| 11 | Пружина кручения предохранительного упора | U507-130-010 | 211.93 | |
| 12 | Накладка корпуса задняя | U507-130-011 | 296.19 | |
| 13 | Упор предохранительный | U507-130-012 | 2 726.18 | |
| 14 | Штифт 5x19 | N000-027-710 | - | |
| 15 | Платформа задняя | U507-130-013 | 1 082.18 | |
| 17 | Саморез 4х32 PH2 | UM02-000-116 | - | |
| 18 | Крышка левая | U507-130-017 | 222.52 | |
| 19 | Ремень поликлиновой L290/ширина12 5ручъев | U507-130-018 | 309.15 | |
| 20 | Шкив ведущий | U507-130-019 | 542.72 | |
| 21 | Винт M4x12 | N000-027-711 | - | |
| 22 | Фиксатор подшипника | U507-130-021 | - | |
| 23 | Промщит | U507-130-023 | 352.9 | |
| 24 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 25 | Ротор КД | U507-130-025 | 2 536.37 | |
| 26 | Защита статора | U507-130-026 | - | |
| 27 | Саморез 4x62 PH2 #F | UM02-000-046 | - | |
| 28 | Статор | U507-130-028 | 3 128.65 | |
| 29 | Щеткодержатель | U507-130-030 | 150.12 | |
| 30 | Щетка графитовая (пара) 6.5х11х19 | U505-200-017-W | 303.09 | |
| 31 | Саморез 4x11 PH2 | UM02-000-017 | 103.05 | |
| 32 | Стопор патрубка | U507-130-033 | 108.1 | |
| 33 | Пружина сжатия цилиндрическая (D=5.5mm dсечен=1mm t=10 L=17mm) | U507-130-034 | 102 | |
| 34 | Патрубок | U507-130-035 | 169.39 | |
| 35 | Крышка правая | U507-130-037 | 415.02 | |
| 36 | Кожух пластиковый | U507-130-039 | 252.21 | |
| 37 | Пружина кручения защитного кожуха | U507-130-040 | - | |
| 38 | Подшипник шариковый 627 (22х7х7) | U009-627-RS0 | 103.05 | |
| 39 | Болт M6x29 | UM03-000-015 | 103.05 | |
| 39-44 | Барабан в сборе с ножами | N000-030-967 | 3 584.94 | |
| 40 | Прижим ножа | U507-130-043 | 618.31 | |
| 41 | Винт M6x4 | N000-027-712 | - | |
| 42 | Планка защитная | N000-027-713 | - | |
| 43 | ЗУБР 110 мм, 2 шт комплект быстрорежущих ножей для рубанка (ЗРЛ-110) | ЗРЛ-110 | 606.19 | |
| 44 | Барабан | U507-130-045 | 871.45 | |
| 45 | U009-600-0RS | 330.31 | | |
| 47 | Шайба D10x1 | N000-027-714 | - | |
| 48 | Шкив ведомый | U507-130-049 | 130.56 | |
| 49 | Гайка M8 (запорная) #F | UM05-000-004 | 103.05 | |
| 50 | Платформа передняя | U507-130-051 | 905.73 | |
| 51 | Пружина сжатия цилиндрическая (D=31mm dсечен=3mm t=7 L=70mm) | U507-130-052 | - | |
| 52 | Ручка передняя нижняя часть | U507-130-058 | 287.33 | |
| 53 | Ручка передняя верхняя часть | U507-130-059 | 287.33 | |
| 54 | Пружина D9xh22 | U207-710-049 | 103.05 | |
| 55 | Шарик стальной D2.5 | U207-710-048 | 104.04 | |
| 56 | Втулка-наконечник #W | U207-710-047 | 103.05 | |
| 57 | Шкала регулятора | U507-130-063 | 102 | |
| 58 | Ручка регулятора нижняя часть | U507-130-064 | - | |
| 59 | Втулка пластиковая | U507-130-065 | 102 | |
| 60 | Ручка регулятора верхняя часть | U507-130-066 | 102 | |
| 65 | Винт-барашек M6х28 | U507-130-053 | - | |
| 77.C | Кожух защитный с осью в сборе (EV 75-79) | U507-130-076 | 163.2 | |
| 83 | Блок плавного пуска 16A 230V~ | U507-130-086 | 1 799.83 | |
