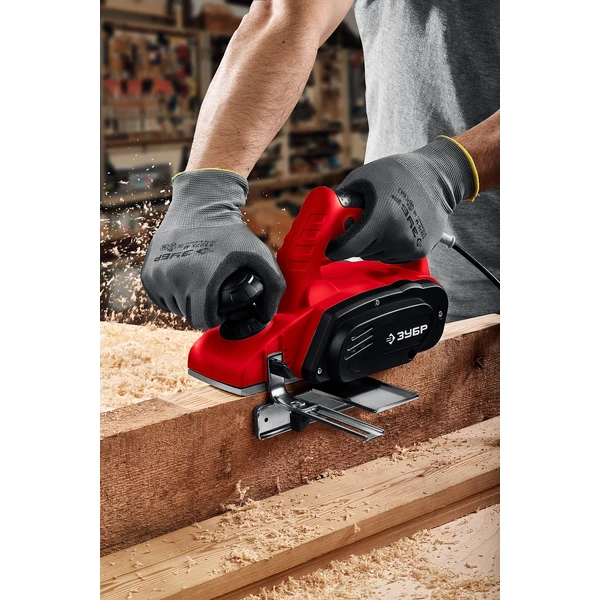

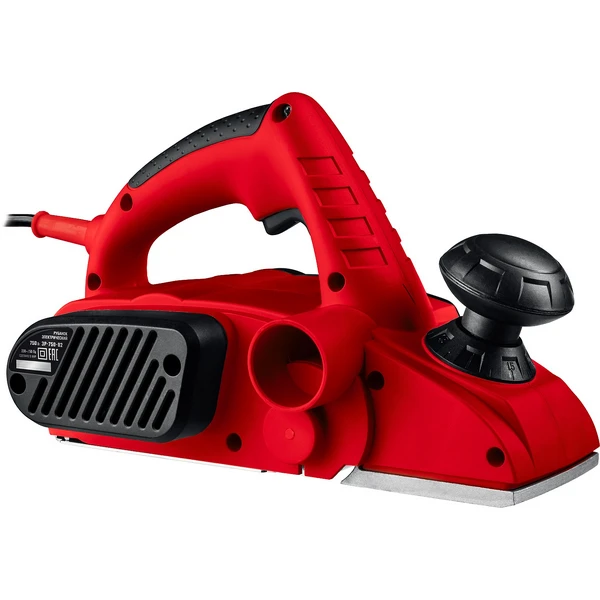

ЗУБР 750 Вт, 82 мм, электрический рубанок (электрорубанок) (ЗР-750-82)
Надежный и неприхотливый рубанок для строгания шириной 82 мм и глубиной 2 мм, а также выравнивания поверхностей и снятия фасок. Благодаря бесступенчатой регулировке глубины строгания с точностью 0.1 мм позволяет производить работу с высоким качеством.
Внимание! Начиная с даты производства 07.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

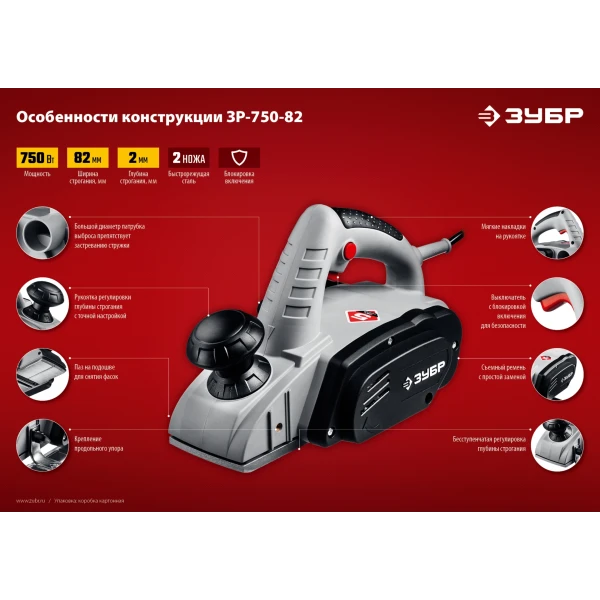

Преимущества
- Простая и надежная конструкция
- Ширина и глубина строгания достаточны для большинства работ
- Небольшой вес снижает утомляемость при работе

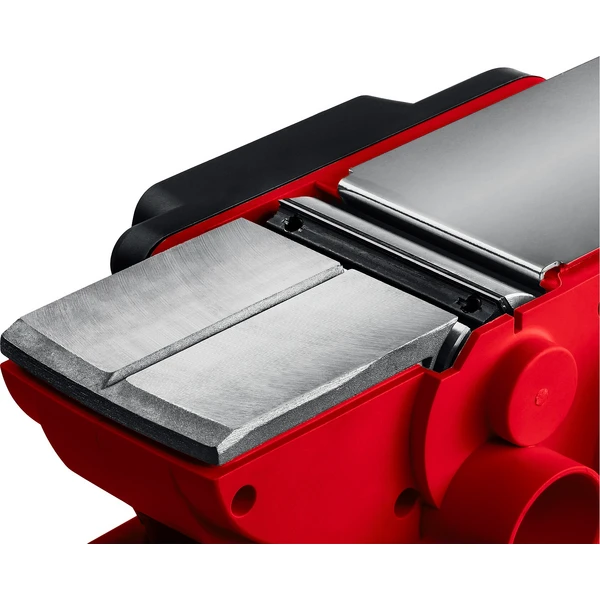

- Литые подошвы гарантируют точность геометрии весь срок службы, а благодаря фрезеровке рубанок легко скользит по заготовке
- Высокая частота вращения барабана позволяет выполнять чистовое строгание
- Установка ножей под углом к обрабатываемой поверхности обеспечивает срезание (а не сдирание) материала, т.е. лучшее качество обработки
- Рабочие ножи из быстрорежущей стали с двусторонней заточкой обеспечивают длительный срок службы благодаря возможности перестановки
- Плавная регулировка глубины строгания с точностью 0.1 мм
- Ременная передача между двигателем и барабаном препятствует повреждению двигателя при ударных нагрузках на барабан
- Блокировка выключателя предотвращает случайное включение инструмента

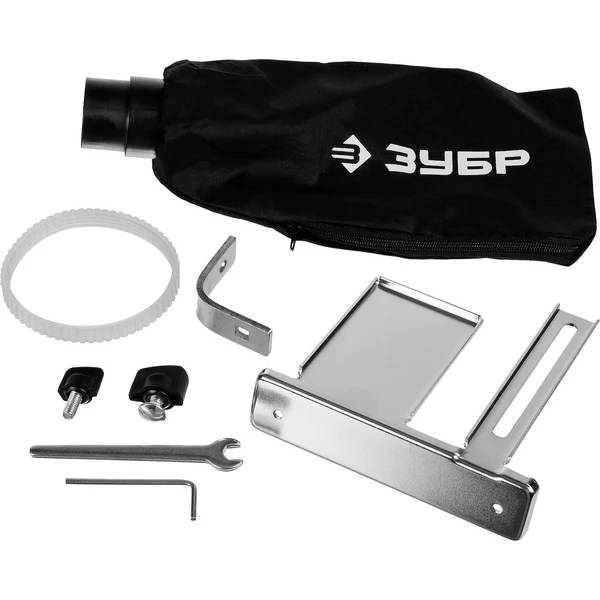

- Параллельный упор для точного ведения рубанка
- Патрубок подключения пылесоса для эффективного удаления опилок
- Рукоятка с противоскользящей накладкой

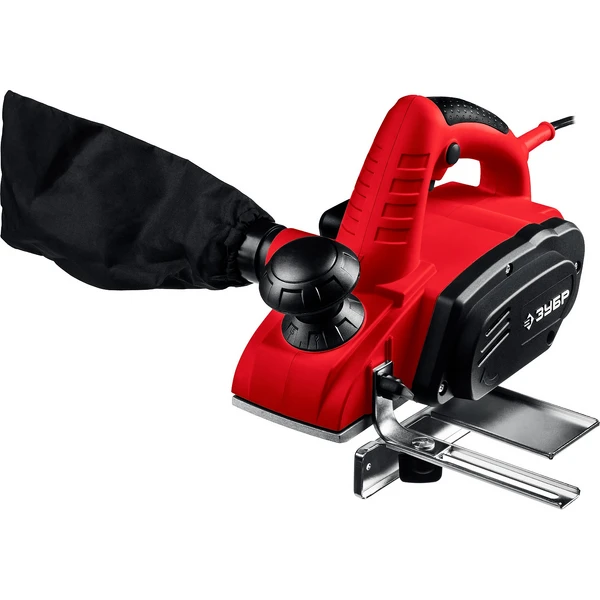

- Мешок для сбора пыли уменьшает запыленность в отсутствие пылесоса
Использование
Для обработки заготовок из дерева: строгания и выравнивания поверхностей и снятия фасок
| Габариты, см | 30x16.5x17.5 |
| Масса изделия, кг | 2.9 |
| Масса в упаковке, кг | 3.4 |
| Гарантия | 60 |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Мощность, Вт | 750 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 16000 |
| Регулировка оборотов | нет |
| Глубина строгания, мм | 0-2 |
| Параллельный упор | есть |
| Ширина обработки, мм | 82 |
| Выборка четверти | нет |
| Мах глубина выборки четверти | - |
| Блокировка включения | есть |
| Система удаления опилок | есть |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 750 Вт, 82 мм, электрический рубанок (электрорубанок) (ЗР-750-82)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез 4x16 | UM02-000-024 | 103.05 | |
| 3 | Крышка правая | U507-950-003 | 270.21 | |
| 4 | Щеткодержатель 22x12x11.2 | U507-750-046 | 100 | |
| 5 | Щетка графитовая (пара) 5х8х11 | U207-710-045-W | 244.12 | |
| 6 | Крышка щеткодержателя | U507-750-056 | - | |
| 7 | Корпус правая часть | N000-019-796 | 357.61 | |
| 8 | Воротник шнура | U098-001-001 | 103.05 | |
| 9 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 206.1 | |
| 10 | Прижим шнура | U253-235-055 | 103.05 | |
| 11 | Конденсатор 0.22 мкФ | U353-110-055 | 103.05 | |
| 12 | Выключатель FA5-8/2MD 8(8)A 250V~ 5E4 | U507-950-012 | 249.42 | |
| 13 | Крышка нижняя (металл) | U507-950-013 | 1 545.77 | |
| 14 | Статор в сборе | N000-013-388 | 1 096.55 | |
| 15 | Саморез 4х48 PH2 | UM02-000-108 | - | |
| 16 | Подшипник шариковый 626 (19х6х6) | U009-626-RS0 | 103.05 | |
| 17 | Защита статора | N000-019-797 | - | |
| 18 | Ротор КД | N000-013-392 | 1 345.71 | |
| 19 | Крышка | N000-019-798 | - | |
| 20 | Шток регулятора | N000-019-799 | - | |
| 21 | Ручка регулировочная | N000-019-800 | - | |
| 22 | Шкала настройки | N000-019-801 | 309.15 | |
| 23 | Пружина сжатия | U507-950-029 | 102 | |
| 24 | Платформа передняя 80х88 мм | U507-950-030 | 320.26 | |
| 25 | Втулка-наконечник #W | U207-710-047 | 103.05 | |
| 26 | Шарик стальной D2.5 | U207-710-048 | 104.04 | |
| 27 | Пружина D9xh22 | U207-710-049 | 103.05 | |
| 28 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 29 | Барабан ножевой #W | U207-710-020 | 515.25 | |
| 29.C | Барабан ножевой в сборе #W | U207-710-020-C | 1 648.83 | |
| 30 | Болт M5x12 набор 5шт | UM03-000-011 | 103.05 | |
| 31 | Держатель ножа большой #F | U357-900-045 | 206.1 | |
| 32 | Винт M5х10 H2.5 специальный (внутр) | U357-900-044 | 103.05 | |
| 33 | ЗУБР 82 мм, 2 шт, комплект быстрорежущих ножей для рубанка (ЗРЛ-82) | ЗРЛ-82 | 161.65 | |
| 33 | Лезвие для рубанка, 82мм #Fu | UACB-82 | 191.55 | |
| 34 | Держатель ножа малый 80х10х1.6 | U357-900-042 | 309.15 | |
| 35 | Шкив ведущий (малый) #W | U357-900-024 | 206.1 | |
| 36 | Корпус левая часть | N000-019-802 | 1 567.29 | |
| 37 | U009-600-0RS | 330.31 | | |
| 38 | Саморез 4x13 PH2 #F | UM02-000-020 | 103.05 | |
| 39 | Шкив ведомый | N000-019-803 | 270.21 | |
| 40 | Гайка M8 (запорная) #F | UM05-000-004 | 103.05 | |
| 41 | Ремень поликлиновой резиновый 4PJ246 | U357-900-025 | 386.29 | |
| 42 | Крышка левая | U507-950-048 | 333.26 | |
| 44 | Переходник | N000-019-804 | - | |
| 45 | Каркас мешка | N000-019-805 | - | |
| 46 | Мешок пылесборный | N000-019-806 | - | |
| 47 | Винт барашек | N000-019-807 | - | |
| 48 | Болт специальный | N000-019-808 | - | |
| 49 | Скоба | N000-019-809 | - | |
| 50 | Упор большой | N000-019-810 | - | |
| 51 | Гайка барашек M6 | N000-019-811 | - | |
| 52 | Ключ рожковый | N000-019-812 | - | |
| 53 | Ключ имбусовый | N000-019-813 | - | |
| 54 | Корпус в сборе (две части) | N000-010-095-C | 922.71 | |
