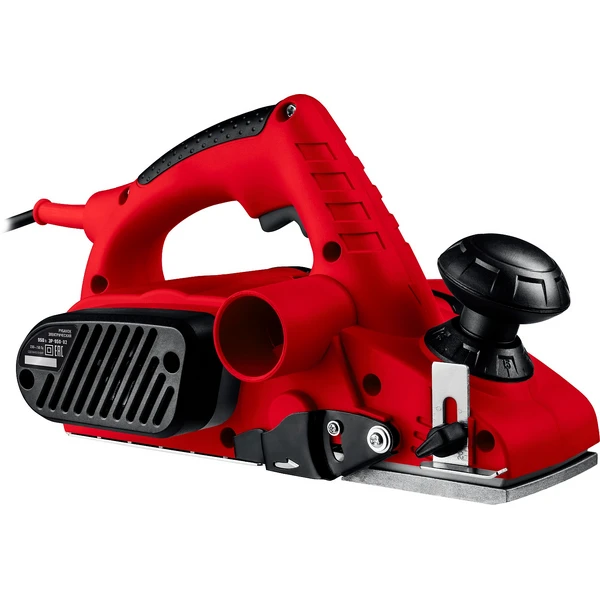

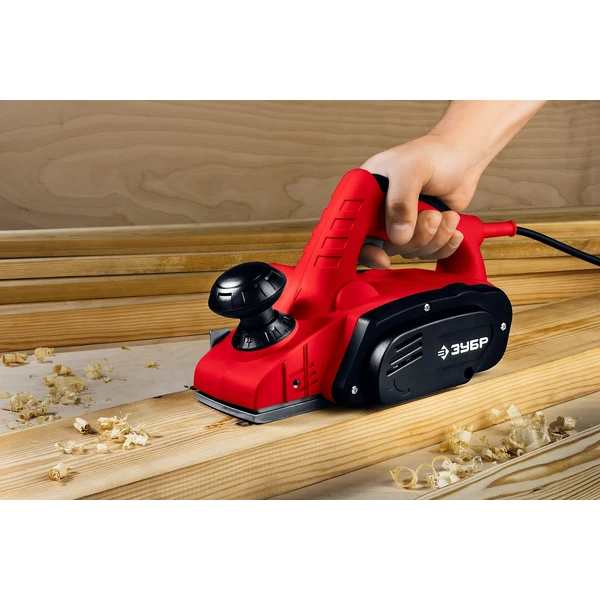

ЗУБР 950 Вт, 82 мм, электрический рубанок (электрорубанок) (ЗР-950-82)
Мощный рубанок для строгания шириной 82 мм и глубиной 2 мм, а также выравнивания поверхностей и снятия фасок. Конструкция обеспечивает возможность выборки четверти. Благодаря бесступенчатой регулировке глубины строгания с точностью 0.1 мм позволяет производить работу с высоким качеством.
Внимание! Начиная с даты производства 07.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

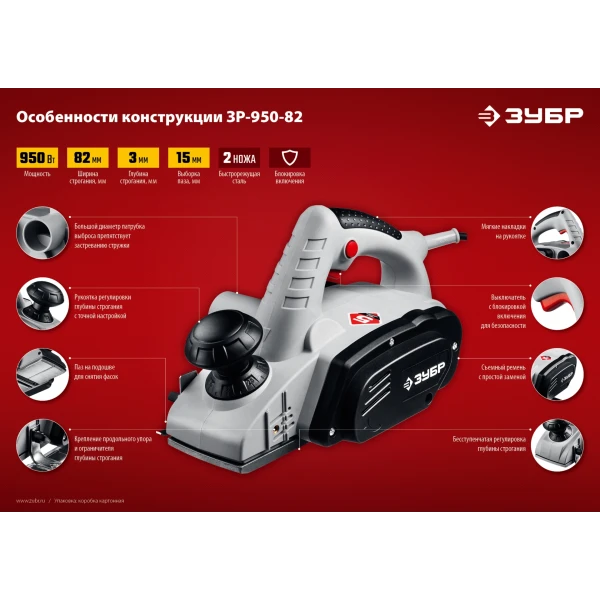

Преимущества
- Простая и надежная конструкция
- Ширина и глубина строгания достаточны для большинства работ
- Возможность выборки четверти
- Небольшой вес снижает утомляемость при работе

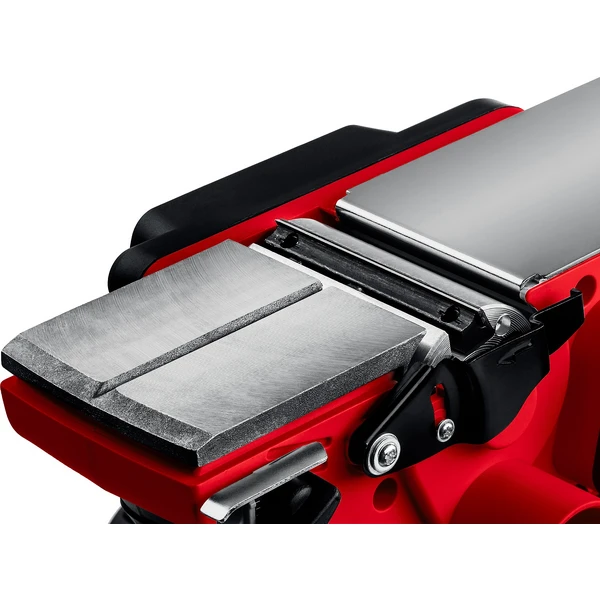

- Литые подошвы гарантируют точность геометрии весь срок службы, а благодаря фрезеровке рубанок легко скользит по заготовке
- Высокая частота вращения барабана позволяет выполнять чистовое строгание
- Установка ножей под углом к обрабатываемой поверхности обеспечивает срезание (а не сдирание) материала, т.е. лучшее качество обработки
- Рабочие ножи из быстрорежущей стали с двусторонней заточкой обеспечивают длительный срок службы благодаря возможности перестановки
- Плавная регулировка глубины строгания с точностью 0.1 мм
- Ременная передача между двигателем и барабаном препятствует повреждению двигателя при ударных нагрузках на барабан
- Блокировка выключателя предотвращает случайное включение инструмента

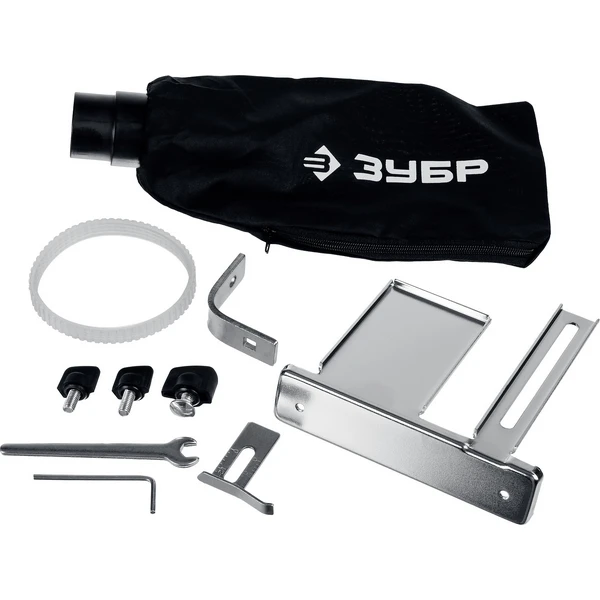

- Параллельный упор для точного ведения рубанка
- Патрубок подключения пылесоса для эффективного удаления опилок
- Рукоятка с противоскользящей накладкой

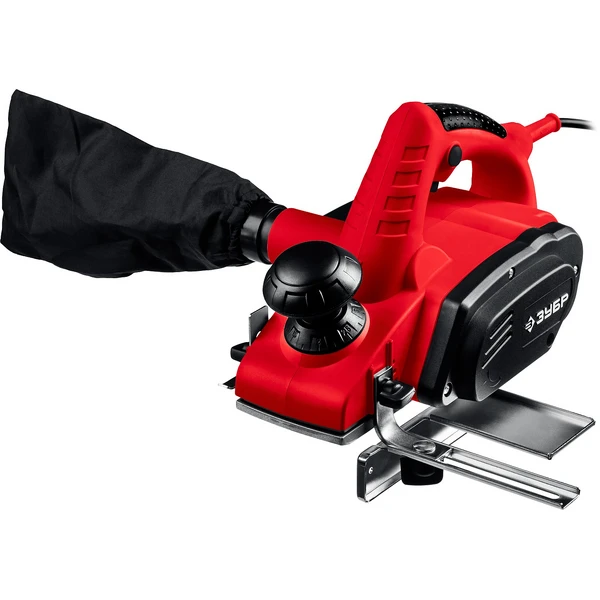

- Мешок для сбора пыли уменьшает запыленность в отсутствие пылесоса
Использование
Для обработки заготовок из дерева: строгания и выравнивания поверхностей, выборки четвертей и снятия фасок
| Габариты, см | 30х16.5х17.5 |
| Масса изделия, кг | 3.2 |
| Масса в упаковке, кг | 3.6 |
| Гарантия | 60 |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Мощность, Вт | 950 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 15000 |
| Регулировка оборотов | нет |
| Глубина строгания, мм | 0-3 |
| Параллельный упор | есть |
| Ширина обработки, мм | 82 |
| Выборка четверти | есть |
| Мах глубина выборки четверти | 0-15 |
| Блокировка включения | есть |
| Система удаления опилок | есть |
| Тип упаковки | коробка картонная |

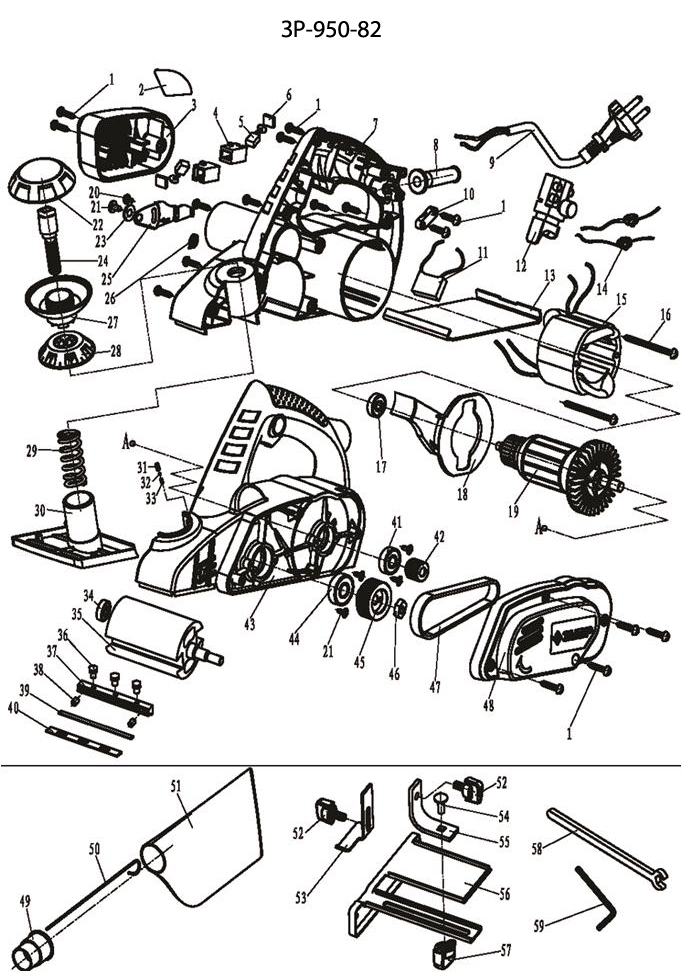

Схема сборки и запчасти ЗУБР 950 Вт, 82 мм, электрический рубанок (электрорубанок) (ЗР-950-82)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез 4x19 PH2 | UM02-000-066 | 101.03 | |
| 3 | Крышка правая | U507-950-003 | 264.91 | |
| 4 | Щеткодержатель в сборе 13х12х20 | U357-900-003-C | 101.03 | |
| 5 | Щетка графитовая (пара) 5.8х8.8х12.5 | U357-900-005-W | 244.12 | |
| 7 | Корпус правая часть | U507-950-007 | 625.98 | |
| 7 | Корпус в сборе (2 части) | N000-019-854 | 1 845.63 | |
| 8 | Воротник шнура | U098-001-001 | 101.03 | |
| 9 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 202.06 | |
| 10 | Прижим шнура | U253-235-055 | 101.03 | |
| 11 | Конденсатор 0.22 мкФ | U353-110-055 | 101.03 | |
| 12 | Выключатель FA5-8/2MD 8(8)A 250V~ 5E4 | U507-950-012 | 244.53 | |
| 13 | Крышка нижняя (металл) | U507-950-013 | 1 515.46 | |
| 14 | Катушка индукторная | U253-950-054 | 101.03 | |
| 15 | Статор #W | U357-900-007 | 808.25 | |
| 16 | Саморез 4x58 РН2 #F | UM02-000-086 | 101.03 | |
| 17 | Подшипник шариковый 626 (19х6х6) | U009-626-RS0 | 101.03 | |
| 18 | Защита статора | U507-950-018 | 101.03 | |
| 19 | Ротор КД | U357-900-018 | 1 408.46 | |
| 20 | Саморез 3x8 PH1 | UM02-000-067 | 101.03 | |
| 21 | Саморез 4x13 PH2 #F | UM02-000-020 | 101.03 | |
| 22 | Крышка | U507-950-022 | 264.91 | |
| 23 | Шайба D4 | UM04-000-002 | 101.03 | |
| 24 | Шток регулятора | U507-950-024 | 167.8 | |
| 25 | Кожух защитный | U507-950-025 | 264.91 | |
| 26 | Пружина кручения защитного кожуха | U507-950-026 | 100 | |
| 27 | Ручка регулировочная | U507-950-027 | 100 | |
| 28 | Шкала настройки | U507-950-028 | 100 | |
| 29 | Пружина сжатия | U507-950-029 | 100 | |
| 30 | Платформа передняя 80х88 мм | U507-950-030 | 313.98 | |
| 31 | Втулка-наконечник #W | U207-710-047 | 101.03 | |
| 32 | Шарик стальной D2.5 | U207-710-048 | 102 | |
| 33 | Пружина D9xh22 | U207-710-049 | 101.03 | |
| 34 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 35 | Барабан | U507-950-035 | 1 616.5 | |
| 36 | Болт M5x12 набор 5шт | UM03-000-011 | 101.03 | |
| 37 | Держатель ножа большой #F | U357-900-045 | 202.06 | |
| 38 | Винт M5х10 H2.5 специальный (внутр) | U357-900-044 | 101.03 | |
| 39 | ЗУБР 82 мм, 2 шт, комплект быстрорежущих ножей для рубанка (ЗРЛ-82) | ЗРЛ-82 | 161.65 | |
| 39 | Лезвие для рубанка, 82мм #Fu | UACB-82 | 187.79 | |
| 40 | Держатель ножа малый 80х10х1.6 | U357-900-042 | 303.09 | |
| 41 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 42 | Шкив ведущий (малый) #W | U357-900-024 | 202.06 | |
| 43 | Корпус левая часть | U507-950-043 | 970.02 | |
| 44 | U009-600-0RS | 323.83 | | |
| 45 | Шкив ведомый | U507-950-045 | 264.91 | |
| 46 | Гайка M8 (запорная) #F | UM05-000-004 | 101.03 | |
| 47 | Ремень поликлиновой резиновый 4PJ246 | U357-900-025 | 378.72 | |
| 47 | Ремень поликлиновой полиуретановый 4PJ246 | U357-900-025-2 | 606.19 | |
| 48 | Крышка левая | U507-950-048 | 326.73 | |
| 60 | Барабан в сборе с ножами | U507-950-049-C | 3 859.04 | |
