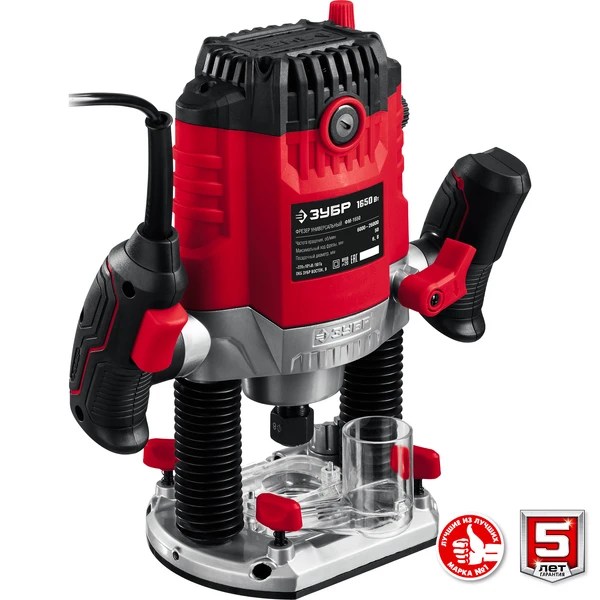

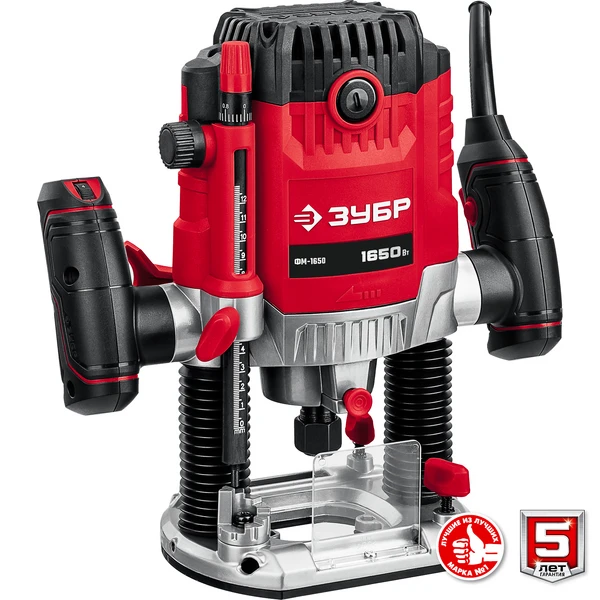

ЗУБР 1650 Вт, 50 мм, универсальный фрезер (ФМ-1650)

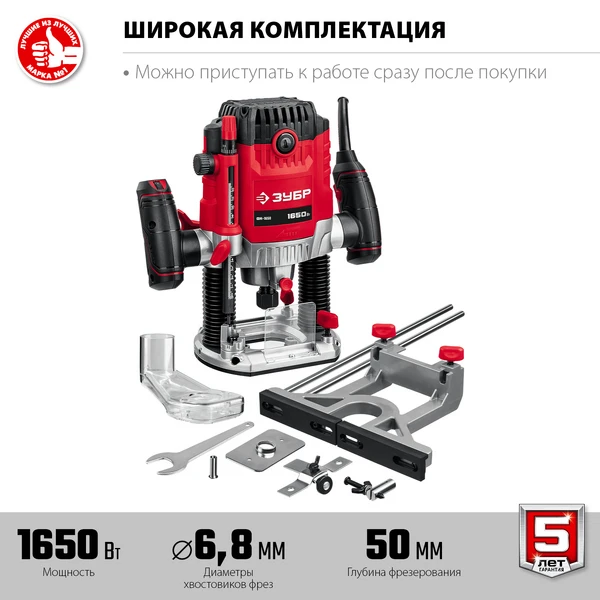

Фрезер ЗУБР – многофункциональное изделие для различных видов фрезерования (в т.ч. фигурного, по шаблону, по радиусу). Достаточная мощность и большая глубина фрезерования (50 мм), точная настройка глубины обработки, два вида цанг для установки различных фрез, точный выбор оборотов, полный комплект принадлежностей для начала работа
Преимущества
- Плавный пуск позволяет разгонять высокооборотистый двигатель без стартового рывка
- Электронная регулировка частоты вращения для выбора оптимальных условий под любую работу
- Рабочий ход фрезы 50 мм и возможность использования полного хода для фрез диаметром до 42 мм
- Два размера цанг позволяют использовать широкий спектр расходного инструмента

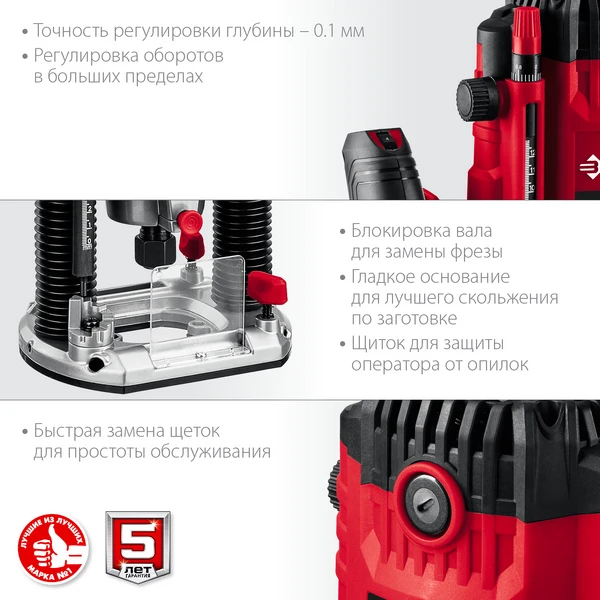

- Предварительная установка глубины при помощи шкалы и ступенчатое изменение благодаря револьверному упору
- Одновременная установка прозрачного щитка и патрубка для пылесоса
- Копирование по шаблону и по кромке, а также круговое фрезерование с помощью комплектных аксессуаров

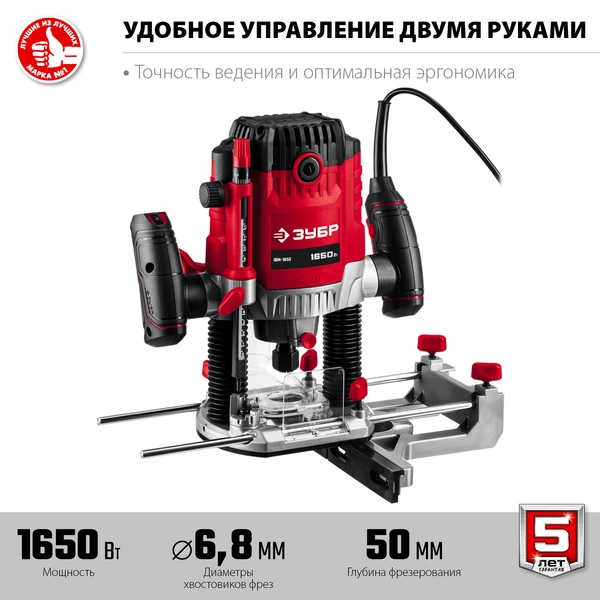

- Параллельный упор с точной настройкой для ровного пиления вдоль кромки
- Быстрая замена щеток облегчает и ускоряет обслуживание
Использование
Для фрезерования (в т.ч. фигурного, по шаблону, по радиусу) заготовок из дерева, древесно-стружечных плит (при установке соответствующих фрез)

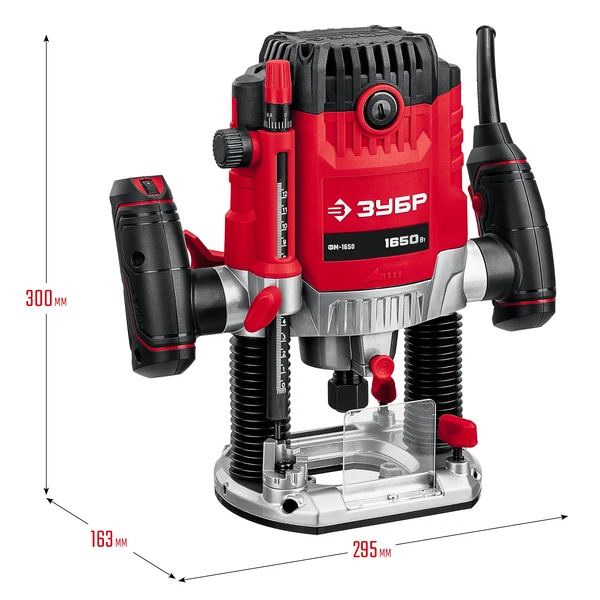

| Габариты, см | 30x18x31 |
| Масса изделия, кг | 5.4 |
| Масса в упаковке, кг | 6 |
| Гарантия | 60 |
| Число оборотов, об/мин | 6000-26000 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Наличие подсветки | нет |
| Фиксация кнопки включения | нет |
| Мощность, Вт | 1650 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 3 |
| Регулировка оборотов | есть |
| Размер цанги, мм | 6 / 8 |
| Рабочий ход фрезы, мм | 50 |
| Макс диаметр фрезы, мм | 74 |
| Точная подстройка глубины фрезерования | есть |
| Копирование (по шаблону, по радиусу, фигурное) | есть |

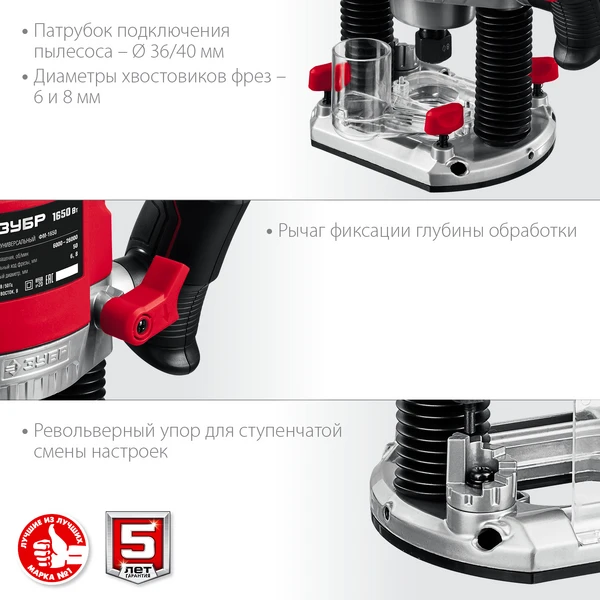

| Патрубок пылеотвода | есть |
| Диаметр патрубка (внут./наруж.), мм | 35 / 39 |
| Защита от случайного включения | есть |
| Микролифт | нет |
| Тип упаковки | коробка картонная |

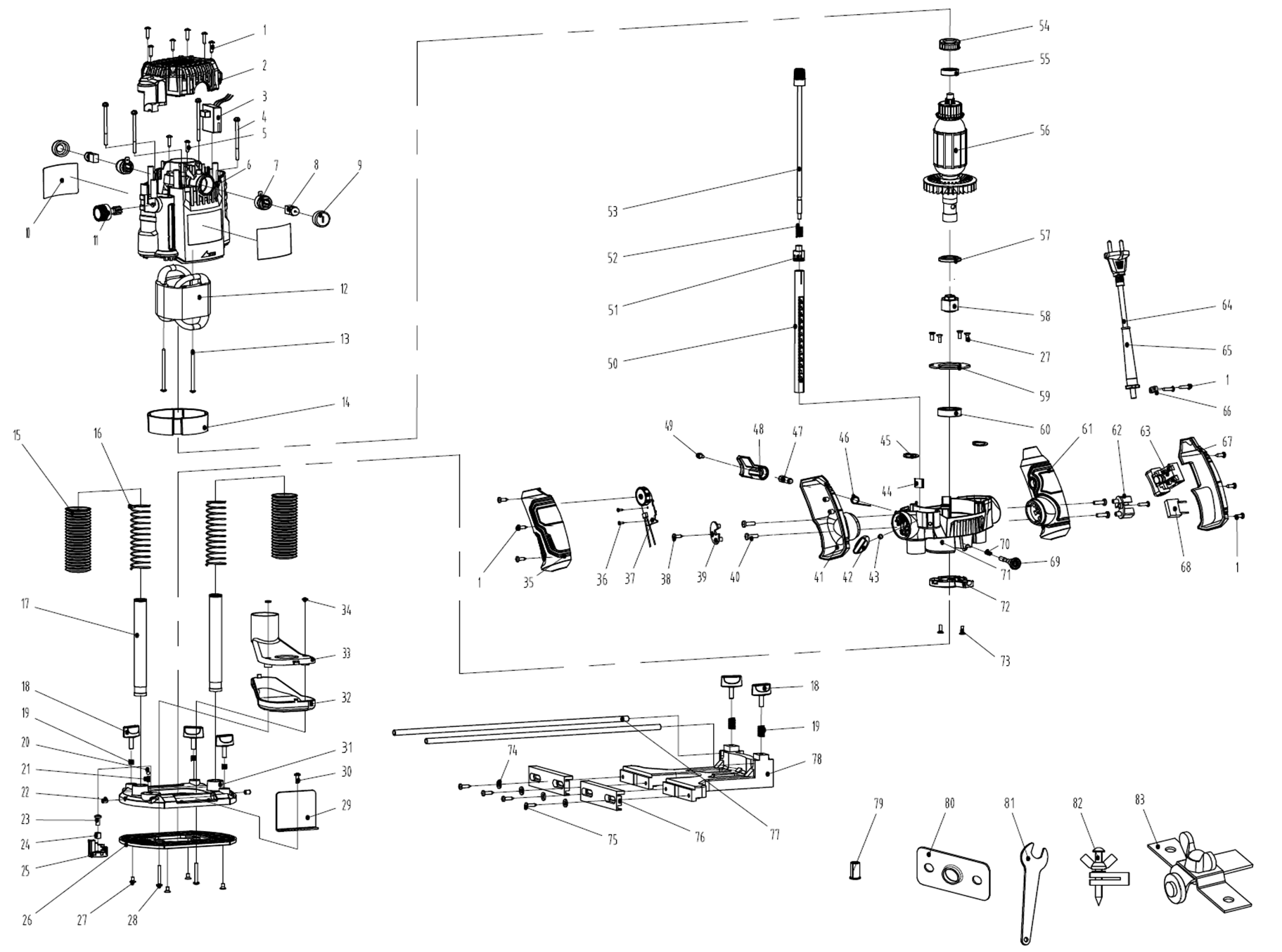

ЗУБР 1650 Вт, 50 мм, универсальный фрезер (ФМ-1650) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез ST4.2x16 | N000-020-686 | - | |
| 2 | Крышка верхняя | N000-030-795 | - | |
| 3 | Блок электронный KZ14-12 230V | V000-004-619 | 1 101 | |
| 4 | Винт M4х40 | N000-007-101 | - | |
| 5 | Саморез ST2.9x10 | N000-017-222 | - | |
| 6 | Корпус двигателя | N000-030-789 | 896 | |
| 7 | Щеткодержатель (пара) | N000-030-865 | 226 | |
| 8 | Щетка графитовая (пара) 8х11.5х15 | N000-030-866 | 251 | |
| 9 | Крышка щеткодержателя (пара) D19 | N000-030-867 | 50 | |
| 11 | Фиксатор глубиномера | N000-030-868 | 50 | |
| 12 | Статор | N000-030-869 | 1 571 | |
| 14 | Дефлектор | N000-030-870 | - | |
| 15 | Пыльник стойки | N000-030-871 | - | |
| 16 | Пружина стойки | N000-030-872 | - | |
| 17 | Направляющая стойки | N000-030-873 | - | |
| 18 | Винт-барашек | N000-030-874 | - | |
| 19 | Пружина | N000-030-875 | - | |
| 20 | Шарик стальной D5 | U201-850-020 | 93 | |
| 21 | Пружина | N000-030-876 | - | |
| 22 | Винт M6х16 Hex | N000-025-143 | - | |
| 23 | Винт M6x16 | N000-018-470 | - | |
| 24 | Втулка | N000-030-877 | - | |
| 25 | Упор револьверный | N000-030-878 | 126 | |
| 26 | Накладка основания | N000-030-879 | 151 | |
| 27 | Винт M4x10 | N000-016-889 | - | |
| 28 | Винт M4x30 | N000-022-355 | - | |
| 29 | Экран защитный | N000-030-880 | - | |
| 30 | Винт M4x8 | N000-018-712 | - | |
| 31 | Основание | N000-030-881 | - | |
| 32 | Пылеотвод в сборе (две части) | N000-030-882 | - | |
| 34 | Гайка M4 | N000-025-760 | - | |
| 35 | Рукоятка левая в сборе две части | N000-030-790 | - | |
| 36 | Саморез ST2.9x8.5 | N000-010-163 | - | |
| 37 | Плата с регулятором оборотов 2 провода n/r | V000-004-432 | 264 | |
| 38 | Саморез ST4.2x13 | N000-013-826 | - | |
| 40 | Винт M5x16 | N000-018-546 | - | |
| 42 | Винт-фиксатор высоты | N000-030-883 | - | |
| 43 | Пружина | N000-030-884 | - | |
| 44 | Втулка | N000-030-885 | - | |
| 45 | Кольцо стопорное | N000-030-886 | - | |
| 46 | Пружина кручения | N000-030-887 | - | |
| 47 | Винт-фиксатор | N000-030-888 | - | |
| 48 | Ручка фиксации высоты | N000-030-889 | - | |
| 50 | Шкала глубиномера | N000-030-890 | 2 526 | |
| 51 | Втулка точной подстройки глубины | N000-030-891 | - | |
| 52 | Пружина | N000-030-892 | - | |
| 53 | Шток глубиномера | N000-030-893 | 2 526 | |
| 54 | Втулка подшипника 629 резиновая | N000-030-894 | 202 | |
| 55 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
| 56 | Ротор | N000-030-895 | 2 504 | |
| 57 | Гайка ротора | N000-030-896 | 63 | |
| 58 | Цанга с втулкой D8 (в сборе) | N000-030-897 | 553 | |
| 59 | Прижим подшипника | N000-030-898 | 75 | |
| 60 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202 | |
| 61 | Рукоятка правая в сборе две части | N000-030-791 | 962 | |
| 63 | Выключатель FA1-6B-2110 10(10)A ~250V 5E4 | V000-003-426 | 276 | |
| 64 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 202 | |
| 65 | Воротник шнура | N000-030-792 | - | |
| 68 | Конденсатор 0,33мкф | U353-115-041 | 101 | |
| 69 | Фиксатор шпинделя | N000-030-899 | 3 536 | |
| 70 | Пружина | N000-030-900 | 3 536 | |
| 71 | Промщит | N000-030-793 | 1 797 | |
| 72 | Крышка промщита | N000-030-794 | 202 | |
| 73 | Винт M5x10 | N000-018-815 | - | |
| 75 | Винт M6x12 | N000-013-930 | - | |
| 76 | Накладка упора параллельного | N000-030-901 | - | |
| 77 | Направляющая | N000-030-902 | - | |
| 78 | Упор параллельный | N000-030-903 | - | |
| 79 | Втулка цанги D6 | N000-030-904 | 264 | |
| 80 | Кольцо копировальное | N000-030-905 | 140 | |
| 81 | Ключ гаечный | N000-030-906 | - | |
| 82 | Ножка центрирующая | N000-030-907 | 147 | |
| 83 | Упор копировальный | N000-030-908 | 372 | |
| 3C | Блок электронный в сборе с регулятором скорости V2 KZ14-12 230V # | V000-004-605 | 755 | |
| 78C | Упор параллельный в сборе EV(74-78. 18. 19) | N000-030-903-C | 1 307 | |
