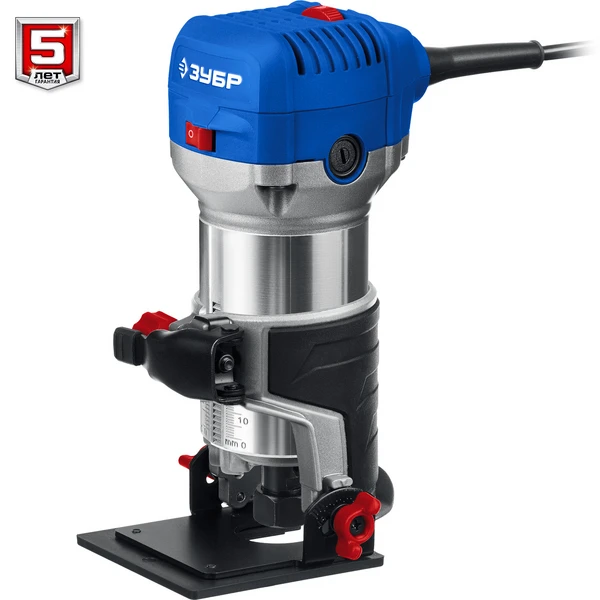

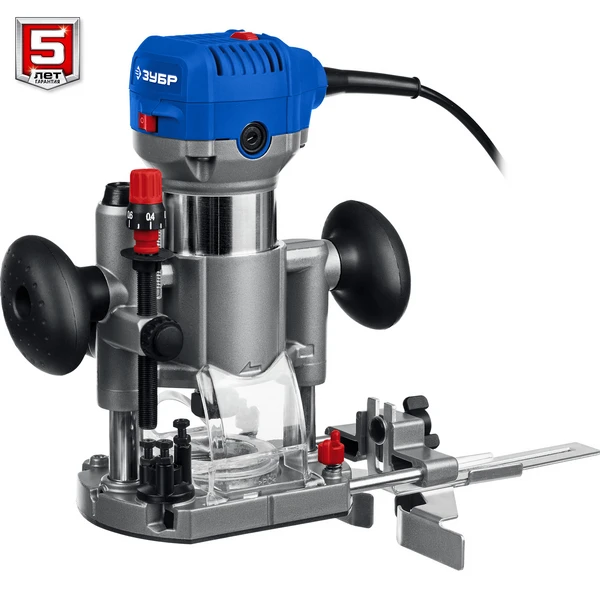

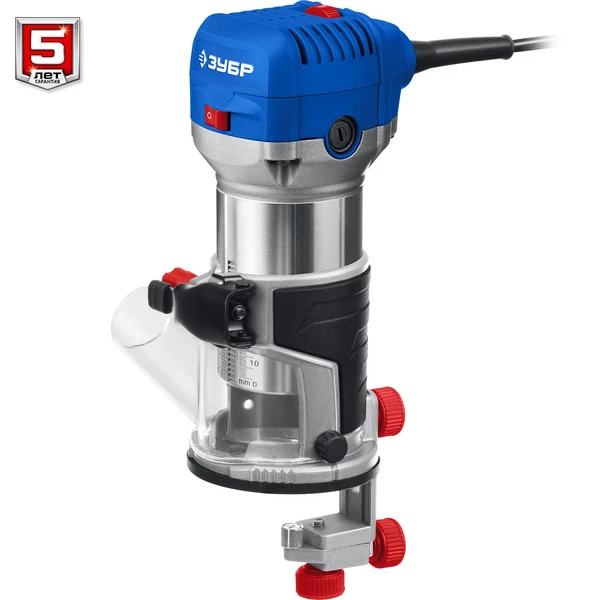

ЗУБР 750 Вт, кромочный фрезер, сумка, 3 основания, Профессионал (ФПК-750Н)

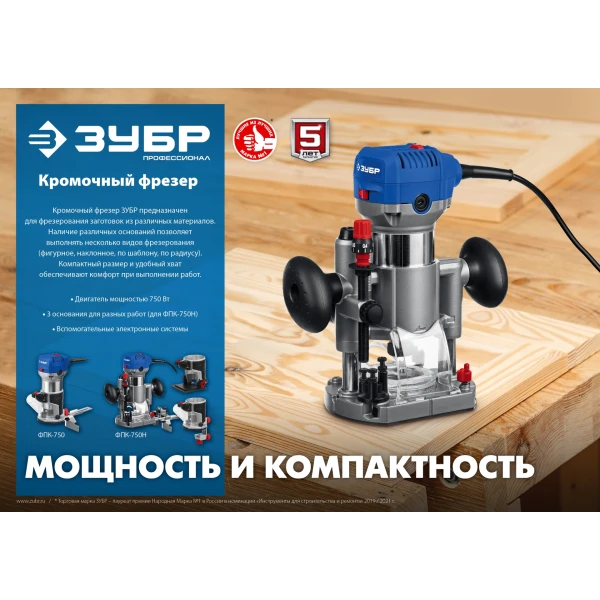

Фрезер кромочный ЗУБР – компактное изделие для удобства обработки кромок. Достаточная мощность, два размера цанг для использования разных типов фрез. Электронные системы позволяют использовать изделие с полной отдачей и быть уверенным в своей безопасности. Удобство хранения и переноски благодаря сумке в комплекте
Преимущества
- Плавный пуск позволяет разгонять высокооборотистый двигателя без стартового рывка

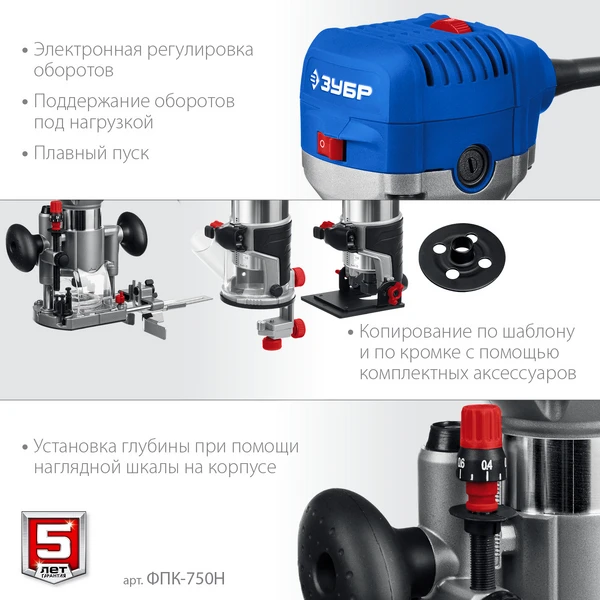

- Электронная регулировка частоты вращения для выбора оптимальных условий под любую работу
- Поддержание оборотов под нагрузкой сохраняет эффективность фрезерования при любой работе

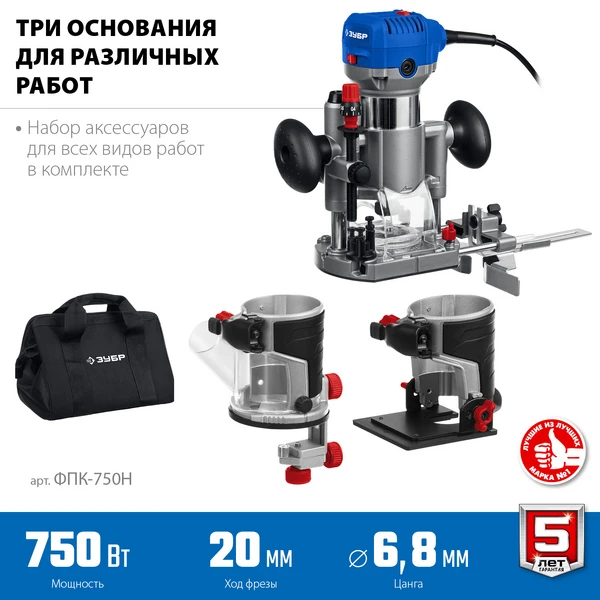

- Комплект из трех оснований расширяет возможности использования фрезера
- Рабочий ход фрезы 20 мм и возможность использования фрез диаметром до 30 мм

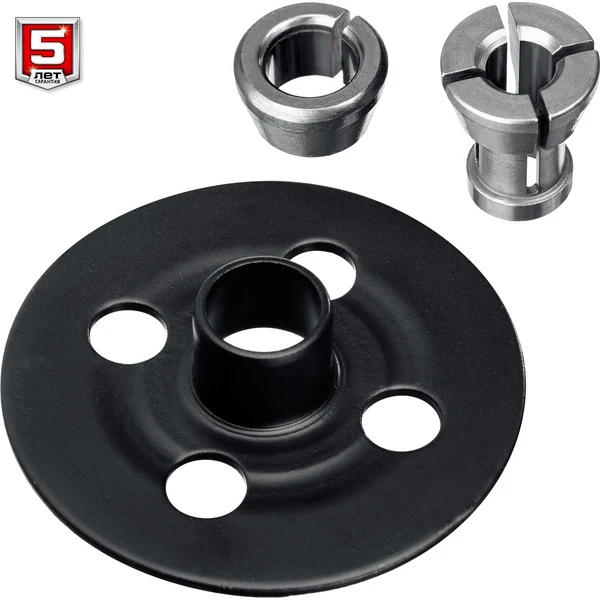

- Два размера цанг позволяют использовать широкий спектр расходного инструмента
- Предварительная установка глубины при помощи наглядной шкалы на корпусе
- Комфортная работа благодаря удобному хвату за тонкий корпус

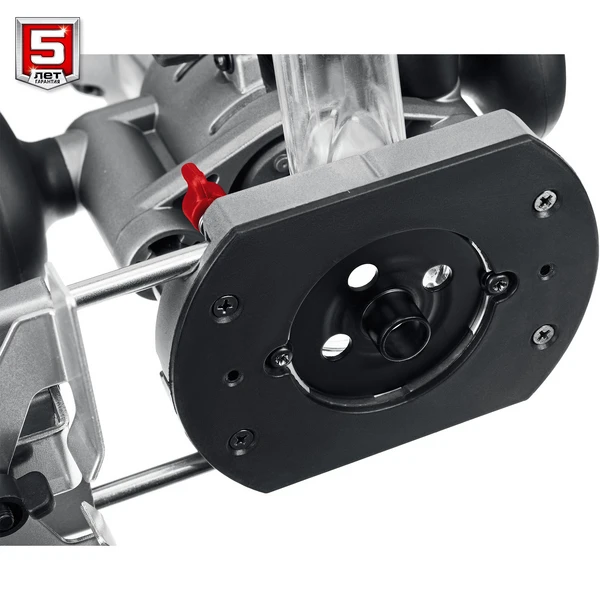

- Копирование по шаблону и по кромке с помощью комплектных аксессуаров

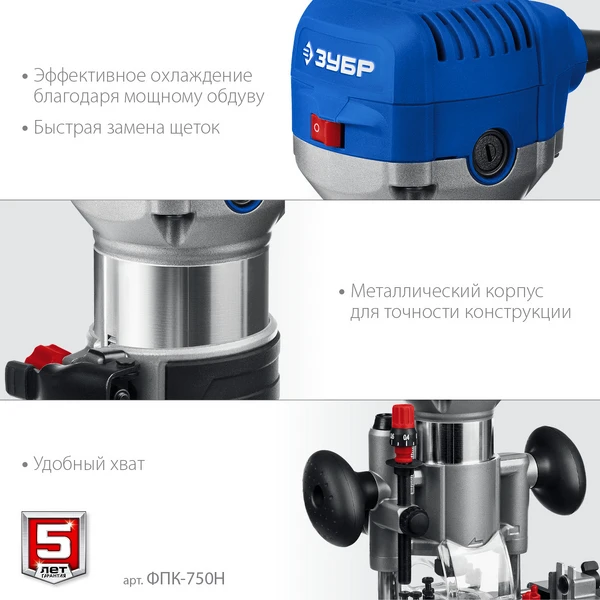

- Эффективное охлаждение двигателя и большая перегрузочная способность благодаря мощному обдуву
- Параллельный упор с точной настройкой для ровного движения вдоль кромки
- Быстрая замена щеток облегчает и ускоряет обслуживание

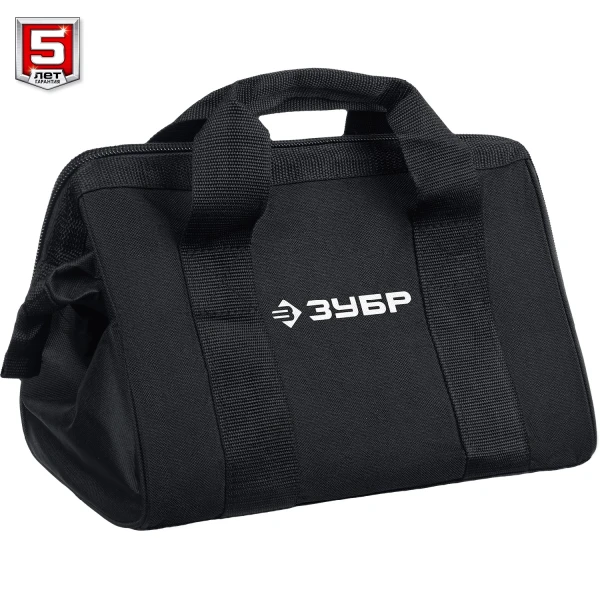

- Удобная сумка для хранения и переноски всего комплекта
Использование
Для фрезерования (в т.ч. фигурного, по шаблону, по радиусу) заготовок из дерева, древесно-стружечных плит (при установке соответствующих фрез)

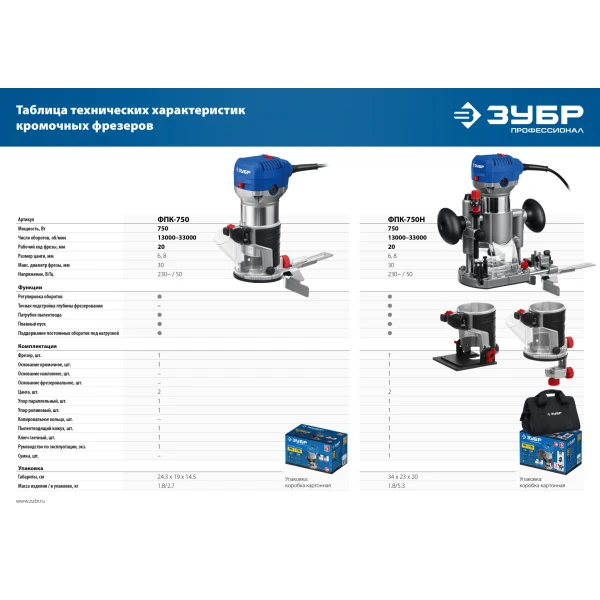

| Габариты, см | 34x23x20 |
| Масса изделия, кг | 1.8 |
| Масса в упаковке, кг | 5 |
| Гарантия | 60 |
| Число оборотов, об/мин | 13000-33000 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Наличие подсветки | нет |
| Фиксация кнопки включения | нет |
| Мощность, Вт | 750 |
| Напряжение, В/Гц | 220 / 50 |
| Регулировка оборотов | есть |
| Размер цанги, мм | 6/8 |
| Рабочий ход фрезы, мм | 20 |
| Макс диаметр фрезы, мм | 30 |
| Точная подстройка глубины фрезерования | нет |
| Копирование (по шаблону, по радиусу, фигурное) | есть |
| Патрубок пылеотвода | есть |
| Защита от случайного включения | нет |
| Микролифт | нет |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 750 Вт, кромочный фрезер, сумка, 3 основания, Профессионал (ФПК-750Н)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка верхняя | N000-030-912 | - | |
| 2 | Регулятор оборотов | V000-004-433 | 1 503.75 | |
| 3 | Саморез ST4x14 | N000-015-110 | - | |
| 6 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 206.1 | |
| 8 | Выключатель FB6-6/1 6(6)A, 250V~ 5E4 | V000-003-427 | 189.62 | |
| 10 | Корпус статора | N000-030-913 | 426.36 | |
| 12 | Щеткодержатель | N000-030-914 | 131.34 | |
| 13 | Щетка графитовая (пара) 6х9х12 | N000-030-915 | 404.12 | |
| 14 | Крышка щеткодержателя | N000-030-916 | 102 | |
| 15 | Статор КД | N000-030-917 | 1 242.98 | |
| 16 | Подшипник шариковый 627 (22х7х7) | U009-627-RS0 | 103.05 | |
| 17 | Пыльник подшипника | N000-030-918 | 112.2 | |
| 19 | Ротор КД V3 | N000-030-919-3 | 3 474.8 | |
| 19 | Ротор КД V1 | N000-030-919 | 1 496.31 | |
| 21 | Подшипник шариковый 6003-2RS (35х17х10) n/n | U009-600-3RS | 206.1 | |
| 22 | Втулка подшипника 6003 | N000-030-920 | 102 | |
| 24 | Кнопка стопора | N000-030-921 | 227.18 | |
| 25 | Пружина стопора | N000-030-922 | 136.31 | |
| 26 | Стопор | N000-030-923 | 102 | |
| 27 | Корпус двигателя | N000-030-924 | 778.74 | |
| 27 | Корпус двигателя V2 Al | N000-030-924-2 | - | |
| 28 | Цанга D6 | N000-030-925 | 144.71 | |
| 29 | Гайка патрона | N000-030-926 | 247.52 | |
| 30 | Винт-барашек регулировочный | N000-030-927 | - | |
| 31 | Шайба D15xd6x1 | N000-030-928 | - | |
| 32 | Штифт d4xh4 | N000-030-929 | - | |
| 33 | Шестерня подъемного механизма | N000-030-930 | 102 | |
| 34 | Кронштейн | N000-030-931 | - | |
| 35 | Основание | N000-030-932 | 1 040.82 | |
| 35C | Подошва кромочная круглая для фрезера в сборе EV(30-41) | N000-039-718 | 1 658.47 | |
| 36 | Винт-барашек | N000-030-933 | - | |
| 38 | Рычаг фиксации | N000-030-934 | 195.8 | |
| 39 | Гайка | N000-030-935 | - | |
| 40 | Винт M4x10 | N000-013-843 | - | |
| 41 | Пластина основания | N000-030-936 | 206.1 | |
| 42 | Основание погружное | N000-042-100 | 4 834.8 | |
| 43 | Основание фрезеровочное | N000-042-101 | 1 672.8 | |
| 44 | Кольцо магнитное V1 | N000-042-564 | 183.6 | |
| 44 | Кольцо магнитное V2 | N000-042-094 | 245.36 | |
| 45 | Основание наклонное | N000-042-102 | 1 438.2 | |
| 46 | Упор параллельный | N000-042-095 | 214.2 | |
| 47 | Направляющая роликовая | N000-042-096 | 112.2 | |
| 48 | Крышка прозрачная | N000-042-097 | 112.2 | |
| 49 | Винт крышки прозрачной | N000-042-098 | - | |
| 50 | Патрубок для пылесоса | N000-042-103 | 285.6 | |
| 51 | Винт специальный | N000-042-104 | - | |
| 52 | Ключ | N000-042-099 | - | |
| 53 | Кольцо копировальное | N000-042-105 | 132.6 | |
| 54 | Цанга D8 | N000-030-966 | 136.68 | |
| 55 | Сумка | N000-042-106 | - | |
