ЗУБР 1900 Вт, 70 мм, универсальный фрезер (ФМУ-1970)

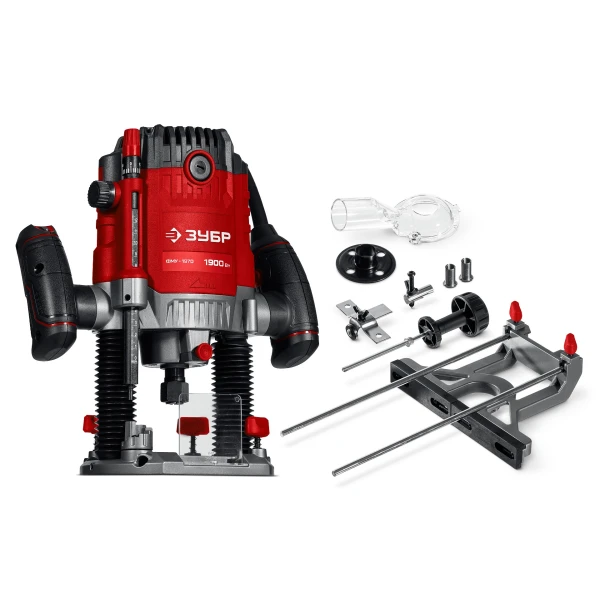

Фрезер ЗУБР – многофункциональное изделие для различных видов фрезерования (в т.ч. фигурного, по шаблону, по радиусу). Большая мощность позволяет работать с фрезами большого диаметра. Максимальная глубина погружения 70 мм позволяет выполнять пазы под замки в полотнах дверей. Точная настройка глубины фрезерования, три вида цанг для установки различных фрез, точный выбор оборотов, комплект принадлежностей для различных работ
Преимущества
- Большая мощность обеспечивает легкое фрезерование инструментом любого диаметра на любую глубину
- Увеличенный рабочий ход фрезы 70 мм и возможность использования полного хода для фрез диаметром до 68 мм
- Все возможные электронные системы для лучшего качества работы:
- защита от повторного включения,
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- плавная регулировка оборотов для различных видов работ,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке - Отверстие в основании под копировальное кольцо посадочным диаметром 68 мм
- Три размера цанг позволяют использовать широкий спектр расходного инструмента

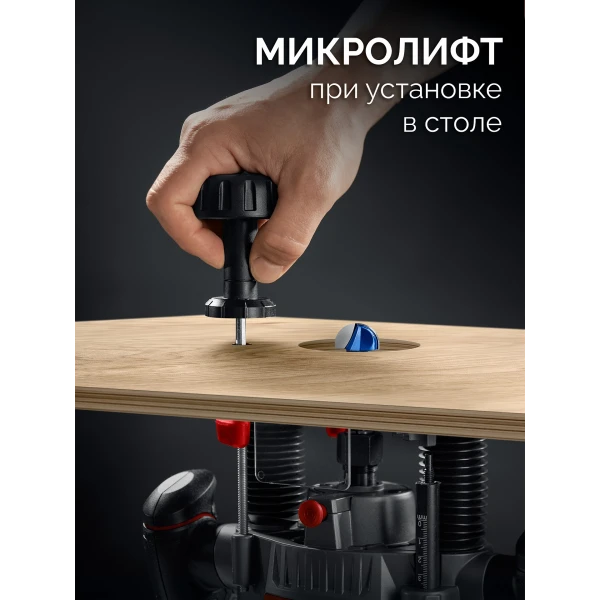

- Функция микролифта с комплектной рукояткой позволяет регулировать вылет фрезы при установке ″в стол″
- Предварительная установка глубины при помощи шкалы и ступенчатое изменение благодаря револьверному упору
- Одновременная установка прозрачного щитка и патрубка для пылесоса

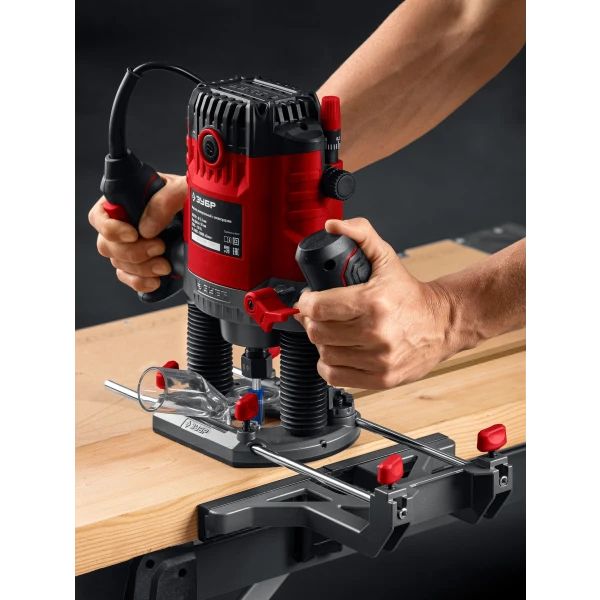

- Параллельный упор с точной настройкой для ровного пиления вдоль кромки
- Быстрая замена щеток облегчает и ускоряет обслуживание
Использование
Для фрезерования (в т.ч. фигурного, по шаблону, по радиусу) заготовок из дерева, древесно-стружечных плит (при установке соответствующих фрез)
Габариты, см | 30x18x34 |
Масса изделия, кг | 4 |
Масса в упаковке, кг | 5.8 |
Гарантия | 60 |
Число оборотов, об/мин | 6000–23000 |
Плавный пуск | есть |
Поддержание постоянных оборотов под нагрузкой | есть |
Наличие подсветки | нет |
Фиксация кнопки включения | нет |
Мощность, Вт | 1900 |
Напряжение, В/Гц | 230~ / 50 |
Длина кабеля, м | 3 |
Регулировка оборотов | есть |
Размер цанги, мм | 6 / 8 / 12 |
Рабочий ход фрезы, мм | 70 |
Макс диаметр фрезы, мм | 68 |
Точная подстройка глубины фрезерования | есть |
Копирование (по шаблону, по радиусу, фигурное) | есть |
Патрубок пылеотвода | есть |
Диаметр патрубка (внут./наруж.), мм | 32 / 36 |
Защита от случайного включения | есть |
Микролифт | есть |
Тип упаковки | коробка картонная |

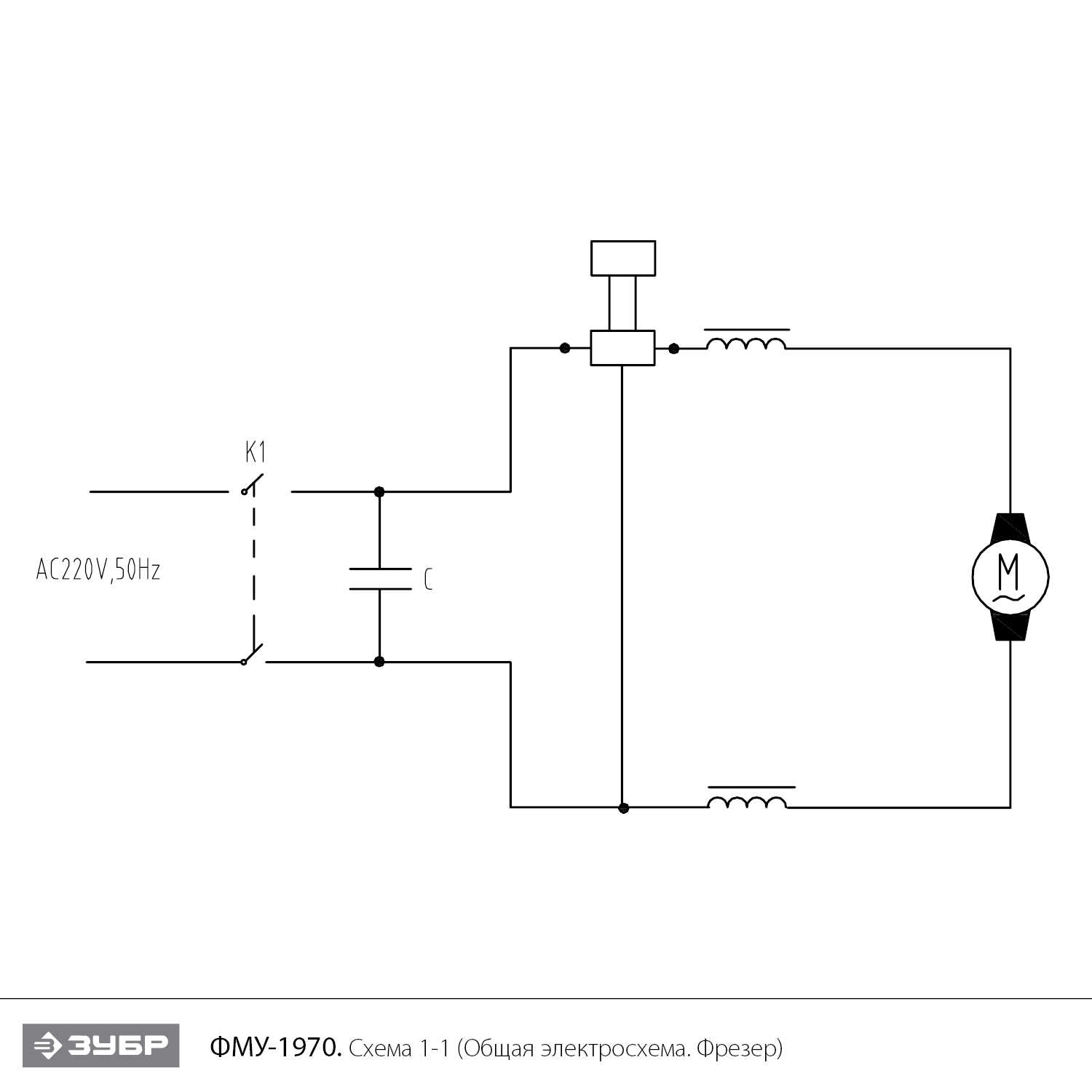

ЗУБР 1900 Вт, 70 мм, универсальный фрезер (ФМУ-1970) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Саморез ST4.2x16 | N000-020-686 | - | |
2 | Крышка верхняя | N000-030-795 | - | |
4 | Винт M4х40 | N000-007-101 | - | |
5 | Саморез ST2.9x10 | N000-017-222 | - | |
6 | Корпус двигателя | N000-030-789 | 896 | |
7 | Щеткодержатель (пара) | N000-030-865 | 226 | |
8 | Щетка графитовая (пара) 8х11.5х15 | N000-030-866 | 251 | |
9 | Крышка щеткодержателя (пара) D19 | N000-030-867 | 50 | |
11 | Фиксатор глубиномера | N000-030-868 | 50 | |
12 | Статор | N000-030-869 | 1 571 | |
14 | Дефлектор | N000-030-870 | - | |
15 | Втулка стойки упругая | N000-041-525 | - | |
16 | Пружина стойки | N000-041-563 | - | |
17 | Стойка | N000-041-577 | - | |
18 | Винт-барашек | N000-030-874 | - | |
19 | Пружина | N000-030-875 | - | |
20 | Шарик стальной D5.5 | U201-850-028 | 93 | |
21 | Пружина | N000-030-876 | - | |
22 | Штифт эластичный | N000-041-579 | - | |
23 | Винт M6x16 | N000-018-470 | - | |
24 | Втулка | N000-030-877 | - | |
25 | Упор револьверный | N000-030-878 | 126 | |
26 | Накладка основания | N000-041-751 | - | |
28 | Винт M4x16 PH2 #F | UM01-000-021 | 101 | |
29 | Экран защитный | N000-030-880 | - | |
30 | Винт M4x8 | N000-018-712 | - | |
31 | Основание | N000-041-752 | - | |
32 | Пылеотвод в сборе (две части) | N000-041-753 | - | |
34 | Гайка M4 | N000-025-760 | - | |
36 | Саморез ST2.9x8.5 | N000-010-163 | - | |
38 | Саморез ST4.2x13 | N000-013-826 | - | |
40 | Винт M5x16 | N000-018-546 | - | |
42 | Винт-фиксатор высоты | N000-030-883 | - | |
43 | Пружина | N000-030-884 | - | |
44 | Втулка | N000-030-885 | - | |
45 | Кольцо стопорное | N000-030-886 | - | |
46 | Пружина кручения | N000-030-887 | - | |
47 | Винт-фиксатор | N000-030-888 | - | |
48 | Ручка фиксации высоты | N000-030-889 | - | |
50 | Глубиномер | N000-041-754 | - | |
51 | Втулка точной подстройки глубины | N000-030-891 | - | |
52 | Пружина | N000-030-892 | - | |
53 | Шток глубиномера | N000-041-755 | - | |
54 | Втулка подшипника 629 резиновая | N000-030-894 | 202 | |
55 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
56 | Ротор | N000-030-895 | 2 504 | |
57 | Гайка ротора | N000-030-896 | 63 | |
59 | Прижим подшипника | N000-030-898 | 75 | |
60 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202 | |
63 | Выключатель FA1-6B-2110 10(10)A ~250V 5E4 | V000-003-426 | 276 | |
64 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 202 | |
65 | Воротник шнура | N000-030-792 | - | |
68 | Конденсатор 0,33мкф | U353-115-041 | 101 | |
69 | Фиксатор шпинделя | N000-030-899 | 3 536 | |
70 | Пружина | N000-030-900 | 3 536 | |
71 | Корпус редуктора | N000-041-756 | - | |
72 | Крышка промщита | N000-030-794 | 202 | |
73 | Винт M5x10 | N000-018-815 | - | |
75 | Винт M6x12 | N000-013-930 | - | |
76 | Накладка упора параллельного | N000-030-901 | - | |
77 | Направляющая | N000-030-902 | - | |
78 | Упор параллельный | N000-030-903 | - | |
80 | Кольцо копировальное D68x22 | N000-041-757 | - | |
81 | Ключ гаечный | N000-030-906 | - | |
82 | Ножка центрирующая | N000-030-907 | 147 | |
83 | Упор копировальный | N000-030-908 | 372 | |
84 | Блок электроники KZ19-12 | V000-004-647 | - | |
85 | Регулятор скорости | V000-004-648 | - | |
86 | Кольцо магнитное индикатор оборотов D35хd13х7 | N000-030-910 | 126 | |
87 | Цанга с втулкой D12 (в сборе) | N000-030-937 | 553 | |
88 | Втулка цанги D8 | N000-030-938 | 305 | |
89 | Втулка цанги D6 | N000-030-904 | 264 | |
90 | Винт M4x8 РН2 (потай) #F | UM01-000-009 | 101 | |
91 | Рукоятка микролифта | N000-041-758 | - | |
92 | Винт микролифта | N000-041-759 | - | |
27_49 | Винт M4x10 | N000-016-889 | - | |
35_41 | Рукоятка левая в сборе две части | N000-030-790 | - | |
56_86 | Ротор в сборе (EV56.57) | N000-030-911 | 3 136 | |
61_67 | Рукоятка правая в сборе две части | N000-030-791 | 962 | |
78.C | Упор параллельный в сборе EV(74-78. 18. 19) | N000-030-903-C | 1 307 | |
84.C | Блок электроники в сборе (EV84-85) KZ19-12 | V000-004-647-C | - | |
87.C | Цанга с гайкой D12, втулки цанги D8, D6 мм (набор) EV(87-89) | N000-030-937-C | - | |
nan | Кольцо копировальное D68x20 | N000-041-757-3 | - | |
nan | Кольцо копировальное D68x30 | N000-041-757-4 | - | |
nan | Кольцо копировальное D68x12 | N000-041-757-1 | - | |
nan | Кольцо копировальное D68x16 | N000-041-757-2 | - | |
