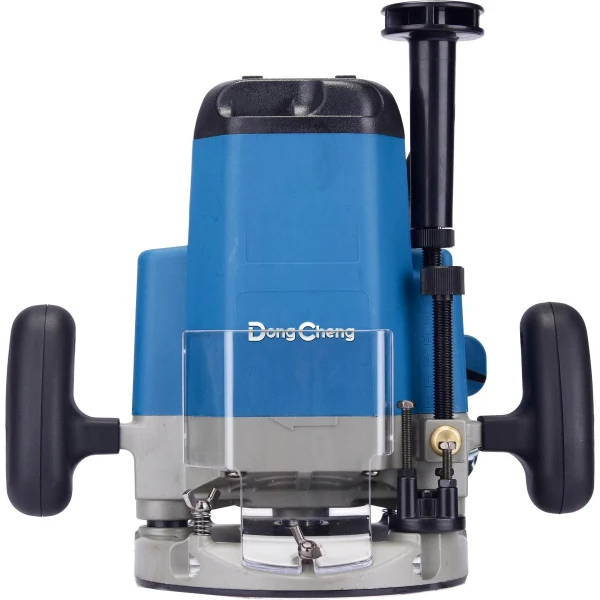

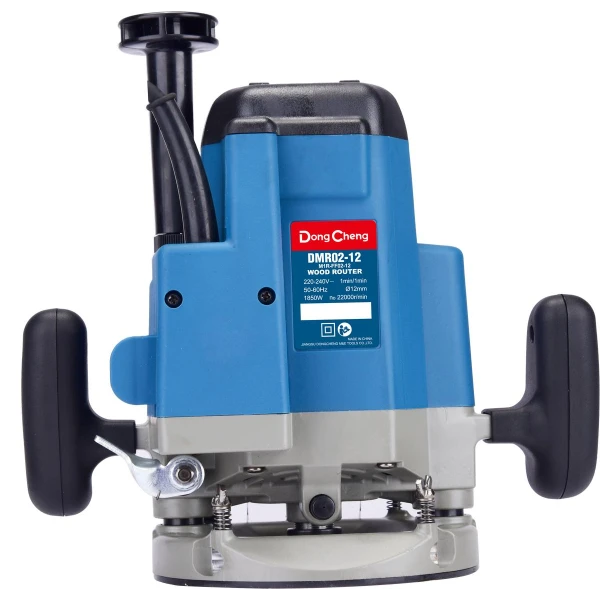

Фрезер по дереву DongCheng DMR02-12, 1850 Вт

Материалы для скачивания

Фрезер DMR02-12 – профессиональный инструмент для обработки дерева. Мощный и сбалансированный фрезер предназначен для выполнения широкого спектра столярных работ, включая выборку пазов, формирование кромок и сложное декоративное фрезерование. Идеален для мебельного производства и деревообрабатывающих мастерских.

В комплектацию входят ключ (2 шт), прямая направляющая, фиксатор основания, направляющая в сборе, копировальная втулка, цанга (6,35 мм), цанга (9,52 мм), угольные щетки, картонная коробка.

Ключевые особенности:

- Мощность 1850 Вт

Обеспечивает стабильную работу с твердыми породами дерева.

- Скорость 22000 об/мин

Гарантирует чистую обработку поверхности.

- Максимальный диаметр фрезы 12,7 мм

Позволяет использовать широкий ассортимент стандартного фрезерного инструмента.

- Точное управление

Точная регулировка глубины фрезерования, чтобы делать отверстия любой сложности.

- Две цанги входят в комплектацию

Позволяют устанавливать оснастку с хвостовиками разного диаметра.

- Вес 6 кг

Упрощает перемещение фрезера по рабочей площадке.

Срок гарантии - 3 года на инструмент и 1 года на аккумуляторы и зарядные устройства. DongCheng предоставляет самый быстрый и удобный способ ремонта инструмента благодаря услуге «Сервис Онлайн».

DongCheng – инструмент, которым построен Китай.

Комплектация	Ключ (2 шт), прямая направляющая, фиксатор основания, направляющая в сборе, копировальная втулка, цанга (6,35 мм), цанга (9,52 мм), угольные щетки, картонная коробка
Номинальная потребляемая мощность	1850 Вт
Макс. диаметр фрезы	12,7мм
Скорость холостого хода	22000 об/мин
Вес нетто	6,0 кг
Упаковка	Картонная коробка

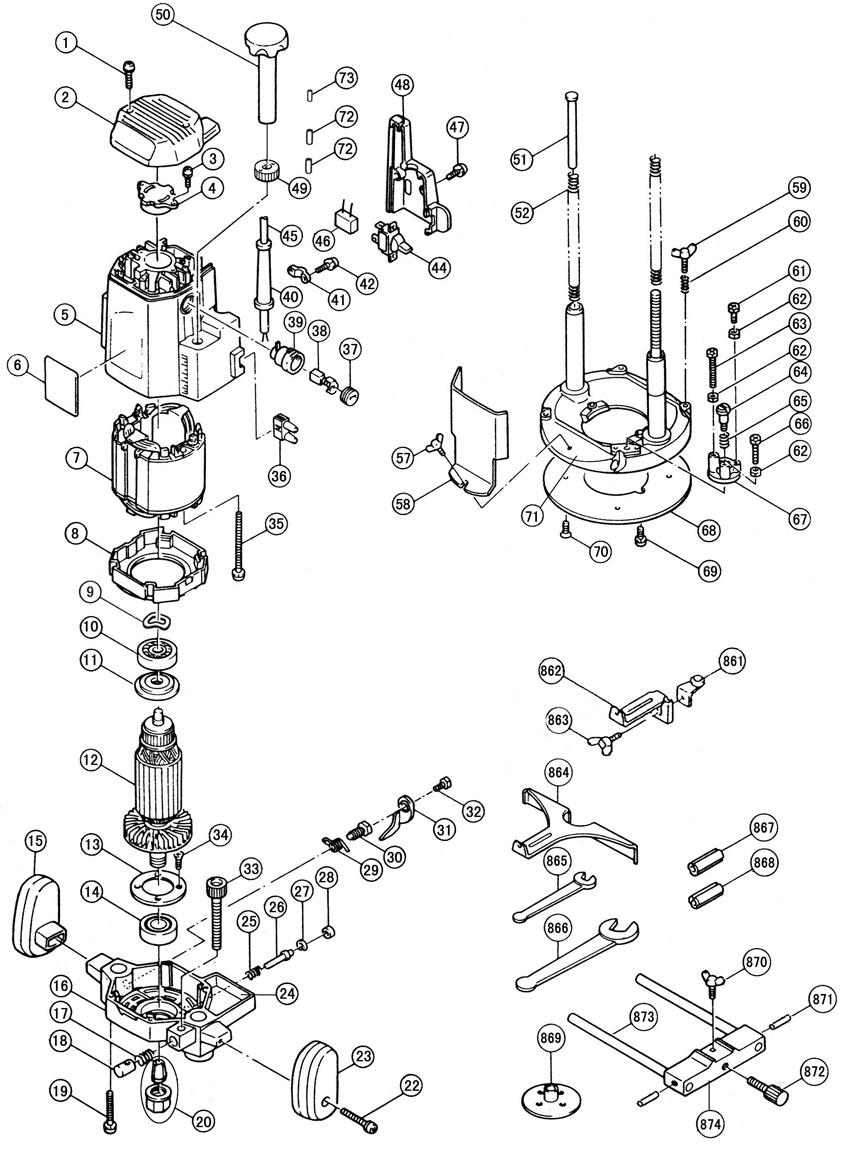

Схема сборки и запчасти Фрезер по дереву DongCheng DMR02-12, 1850 Вт

№	Наименование	Артикул	Цена
1	Винт самонарезающий с полукруглой головкой и шайбой ST5×20	30021200002	24
2	Верхняя крышка корпуса	30019900068	213
3	Самонарезающий винт с крестообразным шлицем и полукруглой головкой ST4.2×19	30021200022	24
4	Кронштейн подшипника	30023700025	238
5	Корпус двигателя (DongCheng)	30415400235	734
8	Диффузор	30016000027	190
9	Волнистая пружинная шайба 25	30021600196	75
10	Шарикоподшипник 629DD	30021400036	329
11	Пылеотбойное кольцо	30016300021	74
13	Крышка подшипника	30024000238	274
16	Нижняя часть корпуса двигателя	30023400014	1 562
17	Пружина (12×1.4×19)	30024500021	202
62	Полугайка M10	30021300026	238
20	Цанга в сборе с гайкой	30020000007	272
20	Сборка цанговой гайки и цангового конуса (ID: 12)	30020000011	272
22	Винт с мелкой полукруглой головкой и крестообразным шлицем M6×45 (с пружиной и плоской шайбой)	30021100053	123
24	Коробка переключателя	30019900127	238
34	Винт с потайной головкой и крестообразным шлицем M4×12	30021100233	24
35	Винт самонарезающий с полукруглой головкой и крестообразным шлицем ST5×75	30021200054	99
36	Клеммная колодка	30030400017	92
37	Крышка держателя щетки	30030800011	136
38	Комплект угольных щеток (2 шт в упаковке)	30030600043	248
39	Щеткодержатель в сборе	30030700030	249
40	Кембрик	30010100031	149
41	Фиксатор кабеля	30016300005	74
42	Винт самонарезающий с полукруглой головкой и крестообразным шлицем ST4×15	30021200042	24
44	Выключатель	30030100038	248
45	Шнур питания (европейская вилка)	30030300064	755
46	Конденсатор 0.22 мкФ (короткий)	30030400055	158
47	Самонарезающий винт с крестообразным шлицем и полукруглой головкой ST4×18	30021200019	24
48	Боковая крышка (синяя)	30119900002	178
49	Пластиковая гайка	30019900172	145
50	Регулировочный рычаг	30019900053	193
51	Направляющая	30019900757	99
52	Пружина	30024500018	255
58	Защитный экран	30019900183	261
70	Винт с потайной головкой и крестообразным шлицем M4×10	30021100052	24
72	Резиновый штифт (4×9.5)	30010200001	25
73	Установочный штифт 2.5×10	30021500032	75
