ЗУБР 1100 Вт, инверторный генератор (СБИ-1100)
Компактный инверторный генератор. Отличный спутник в походе, на рыбалке, на отдыхе. Обеспечит питание и зарядку жизненно важных приборов. Идеальное качество вырабатываемого тока позволяет использовать станцию для питания любых электронных устройств без стабилизатора.
Преимущества

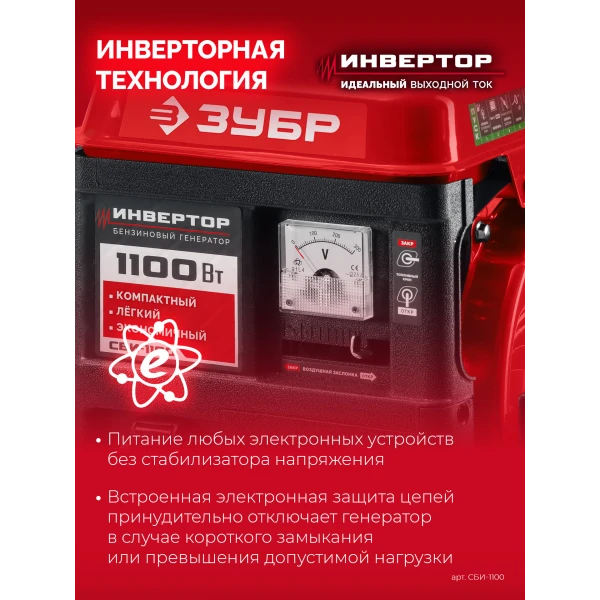

- Инверторный преобразователь обеспечивает высокую стабильность напряжения
- Удобная розетка 12В автомобильного типа
- Встроенная электронная защита цепей принудительно отключает станцию в случае короткого замыкания или превышения допустимой нагрузки
- Кабель с клеммами для зарядки автомобильных аккумуляторов в комплекте
- Пылезащищенная розетка 230 В, улучшенная защита для работы на улице

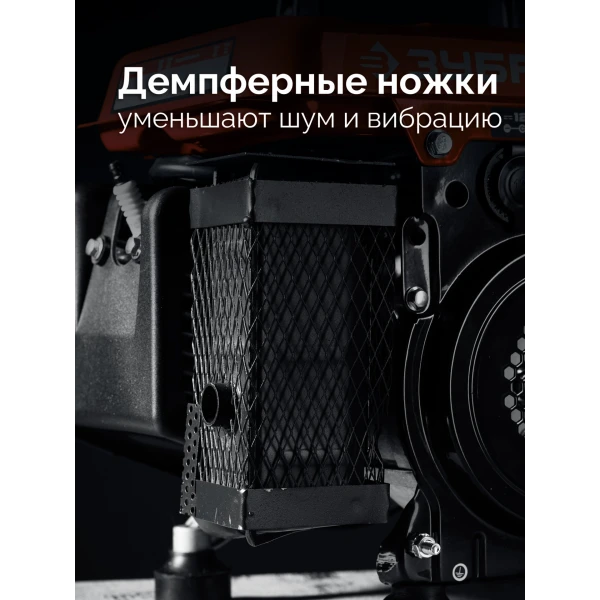

- Демпферные ножки, снижают уровень шума и вибрации
- Медная обмотка альтернатора обеспечивает надежную работу при высокой нагрузке
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | бензиновый 2-тактный, с воздушным охлаждением |

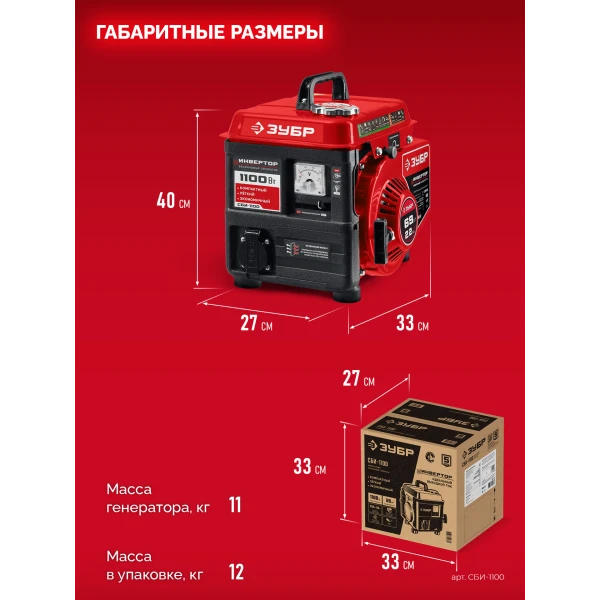

| Габариты, см | 35.5x37x40 |
| Масса изделия, кг | 11 |
| Масса в упаковке, кг | 12 |
| Гарантия | 60 |
| Тип генератора | бензиновый инверторный, однофазный, постоянные магниты |
| Номинальная мощность, Вт | 1000 |
| Макс. мощность, Вт | 1100 |
| Номинальное вырабатываемое напряжение, В | 230 / 12 |
| Мощность двигателя, л.с. | 2.2 |
| Емкость топливного бака, л | 2.2 |
| Объем заправки масла, л | нет |
| Стартер | ручной |
| Вид топлива | бензин АИ-92, масло |
| Контроль напряжения | инверторный |
| Датчик уровня масла | нет |
| Индикатор уровня топлива | нет |
| Расход топлива, л/ч | 0.75 |
| Альтернатор | синхронный |
| Электронная защита | есть |
| Объем двигателя, см³ | 69 |
| Тип упаковки | коробка картонная |
| Эл. выходы 12В/230В/230В-32А, шт | 1/1/- |

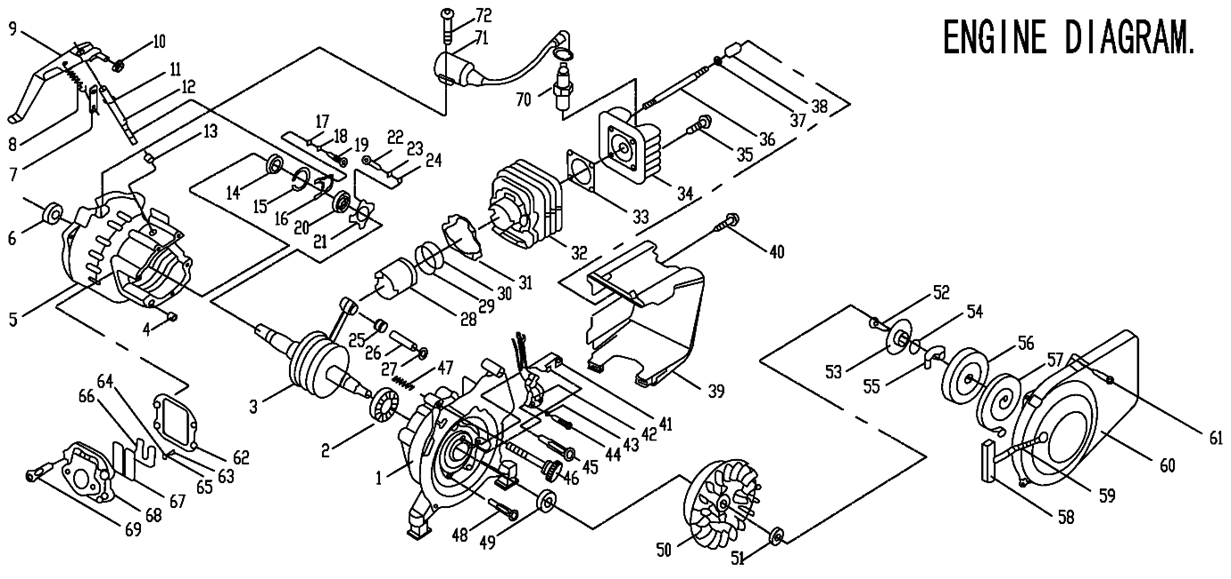

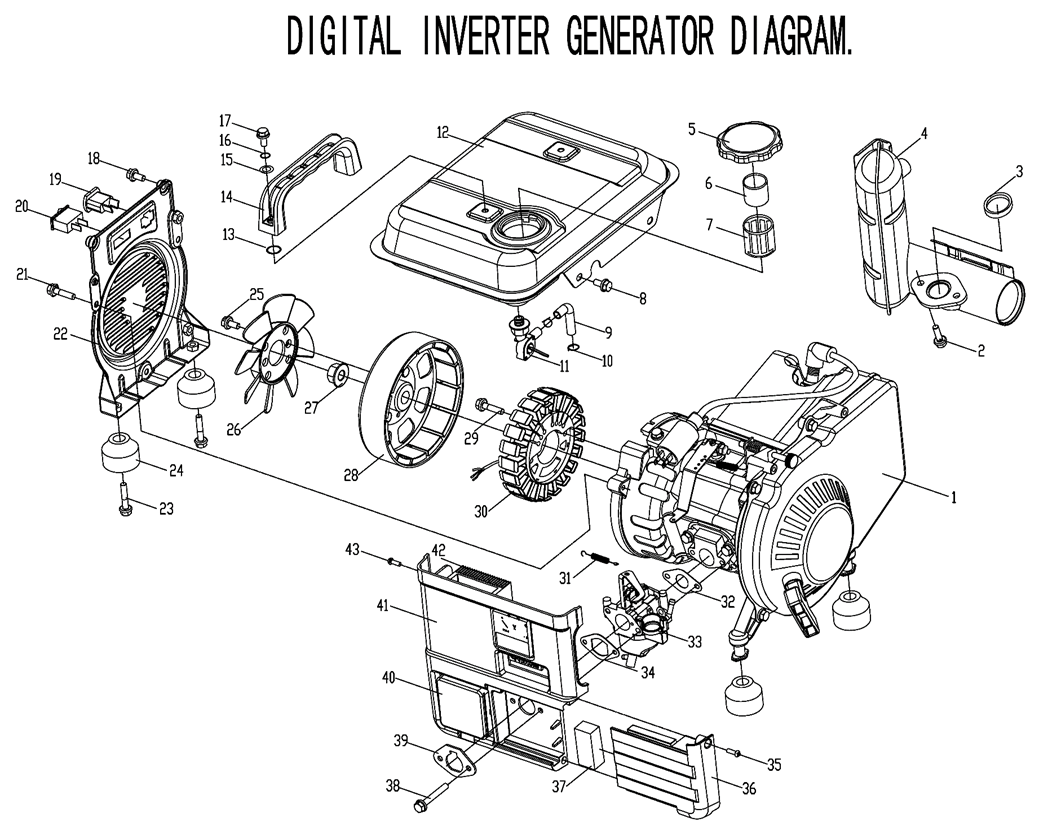

Схема сборки и запчасти ЗУБР 1100 Вт, инверторный генератор (СБИ-1100)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | ДВС в сборе | N000-041-234 | - | |
| 1.03 | Прокладка трубы выхлопной | N000-041-235 | 100 | |
| 1.04 | Глушитель | N000-041-236 | - | |
| 1.05 | Крышка топливного бака | N000-041-237 | - | |
| 1.06 | Мерный стаканчик | N000-041-238 | - | |
| 1.07 | Фильтр топливный | N000-041-239 | - | |
| 1.09 | Шланг топливный | N000-041-240 | - | |
| 1.11 | Кран топливный | N000-041-241 | - | |
| 1.12 | Бак топливный 2,2 л | N000-041-242 | - | |
| 1.13 | Кольцо уплотнительное | N000-041-243 | - | |
| 1.14 | Ручка для переноски | N000-041-244 | - | |
| 1.19 | Розетка | N000-041-245 | - | |
| 1.20 | Выключатель двигателя | N000-041-246 | 100 | |
| 1.22 | Крышка генератора | N000-041-247 | - | |
| 1.24 | Амортизатор | N000-041-248 | 100 | |
| 1.26 | Крыльчатка | N000-041-249 | 110 | |
| 1.28 | Ротор | N000-041-250 | 1 530 | |
| 1.30 | Статор | N000-041-251 | 2 570 | |
| 1.31 | Пружина | N000-041-252 | 100 | |
| 1.32 | Прокладка карбюратора (A) | N000-041-253 | 100 | |
| 1.33 | Карбюратор | N000-041-254 | 610 | |
| 1.34 | Прокладка карбюратора (B) | N000-041-255 | 100 | |
| 1.36 | Крышка воздушного фильтра | N000-041-257 | - | |
| 1.37 | Элемент фильтрующий поролоновый | N000-041-258 | 100 | |
| 1.39 | Прокладка впуска | N000-041-259 | 100 | |
| 1.40 | Розетка 230 В | N000-041-260 | - | |
| 1.41 | Панель передняя | N000-041-261 | - | |
| 1.42 | Инвертор | N000-041-262 | 3 510 | |
| 2.01 | Картер правая часть | N000-041-263 | - | |
| 2.02_2.14 | Подшипник 6004 шариковый открытый | N000-041-264 | 160 | |
| 2.03 | Вал коленчатый в сборе | N000-041-265 | 1 300 | |
| 2.05 | Картер левая часть | N000-041-266 | - | |
| 2.06_2.49 | Сальник D30xd20x7 | N000-041-267 | 100 | |
| 2.07 | Пластина регулировки дроссельной заслонки | N000-041-268 | 100 | |
| 2.08 | Пружина регулятора оборотов | N000-041-269 | - | |
| 2.09 | Рычаг регулятора оборотов | N000-041-270 | - | |
| 2.11 | Кольцо стопорное | N000-041-271 | - | |
| 2.12 | Вал регулятора оборотов | N000-041-272 | - | |
| 2.13 | Сальник D12xd6x4 | N000-041-273 | 100 | |
| 2.15 | Кольцо стопорное | N000-041-275 | - | |
| 2.16 | Вилка регулятора оборотов | N000-041-276 | - | |
| 2.20 | Фланец упорный | N000-041-277 | - | |
| 2.21 | Скоба фланца | N000-041-278 | - | |
| 2.25 | Подшипник игольчатый K10x14x13 | N000-041-279 | 100 | |
| 2.26 | Палец поршневой | N000-041-280 | - | |
| 2.27 | Кольцо стопорное | N000-041-281 | - | |
| 2.28 | Поршень D45 | N000-041-282 | 320 | |
| 2.29 | Кольцо поршневое (комплект 2 штуки) | N000-041-283 | 140 | |
| 2.31 | Прокладка цилиндра | N000-041-285 | 100 | |
| 2.32 | Цилиндр | N000-041-286 | 1 230 | |
| 2.33 | Прокладка головки блока | N000-041-287 | 100 | |
| 2.34 | Головка цилиндра | N000-041-288 | - | |
| 2.39 | Кожух воздушный | N000-041-289 | - | |
| 2.41 | Стопор | N000-041-290 | - | |
| 2.42 | Датчик зажигания | N000-041-291 | 390 | |
| 2.46 | Винт регулировки нагрузки | N000-041-293 | - | |
| 2.47 | Пружина | N000-041-294 | - | |
| 2.50 | Маховик | N000-041-296 | 410 | |
| 2.53 | Стартер в сборе (52-60) | N000-041-297 | 490 | |
| 2.62 | Прокладка пластины лепесткового клапана | N000-041-305 | 100 | |
| 2.66 | Пластина клапана лепесткового | N000-041-284 | - | |
| 2.67 | Клапан лепестковый | N000-041-292 | - | |
| 2.68 | Впускной коллектор | N000-041-274 | - | |
| 2.70 | Свеча зажигания F7TC | N000-001-726-2 | 404.12 | |
| 2.71 | Магнето | N000-041-298 | 380 | |
