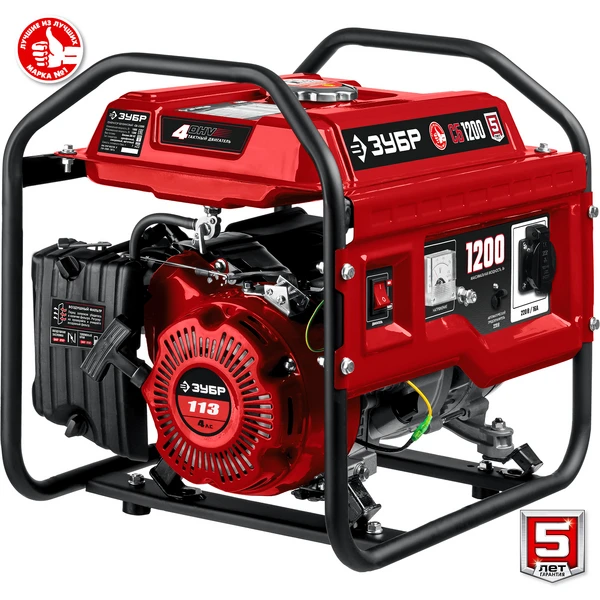

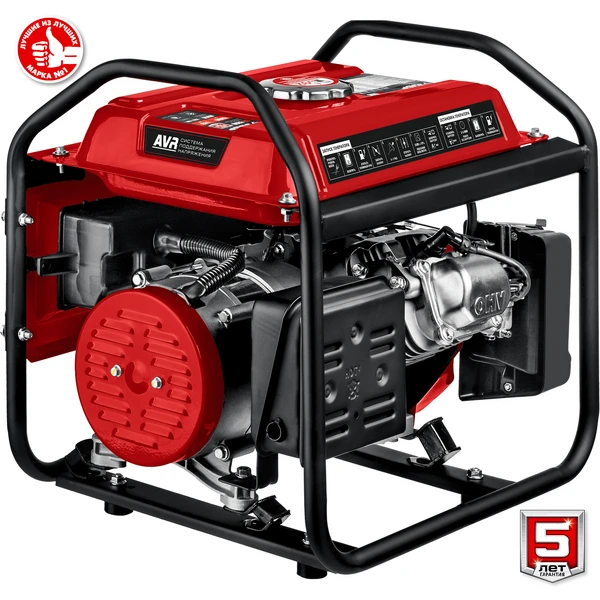

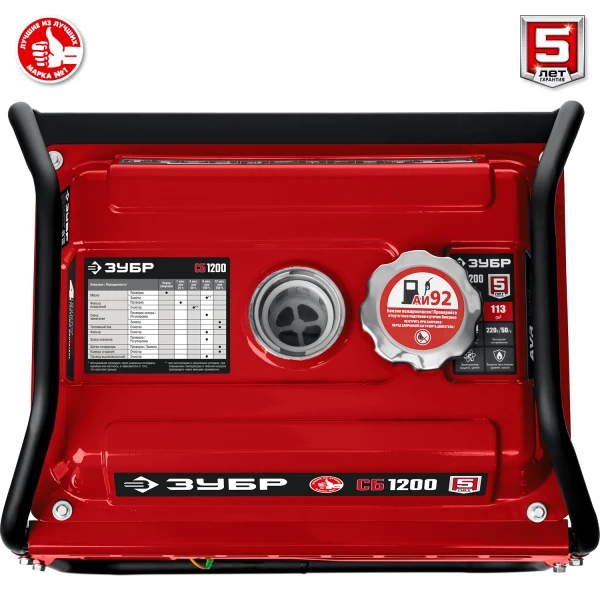

ЗУБР 1200 Вт, бензиновый генератор (СБ-1200)
Наиболее востребованный генератор - достаточно компактный для того, чтобы взять с собой на природу, и в то же время обладающий увеличенной мощностью для питания основных потребителей. Надежная и неприхотливая конструкция вкупе с качественным изготовлением - залог долгой и беспроблемной эксплуатации
Преимущества
- Компактный генератор позволит обеспечить энергией нужный Вам потребитель в любом месте: на пикнике, в лесу, на рыбалке, на даче
- Двигатели ЗУБР производятся по японским технологиям и аналогичны легендарным двигателям HONDA ресурс всего генератора 1500 часов
- Полноценный 4-тактный двигатель - простота использования и обслуживания, длительный срок службы, отличные экономические и экологические показатели
- Раздельные системы питания и смазки избавляют от необходимости приготовления рабочей смеси

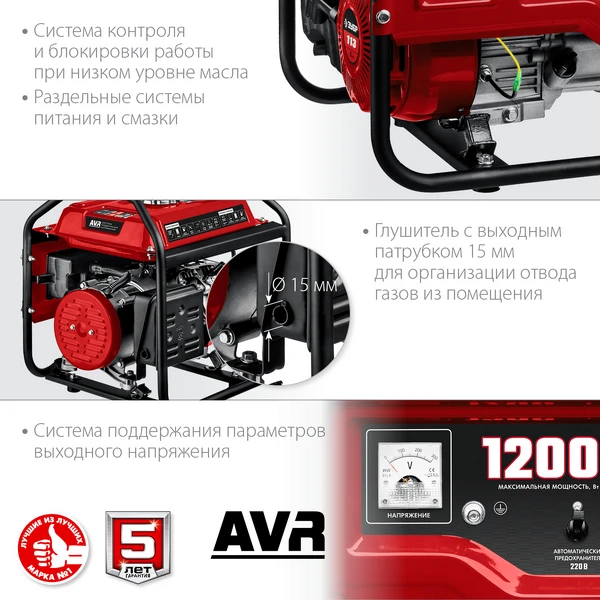

- Система контроля и блокировки работы при отсутствии или пониженном уровне масла

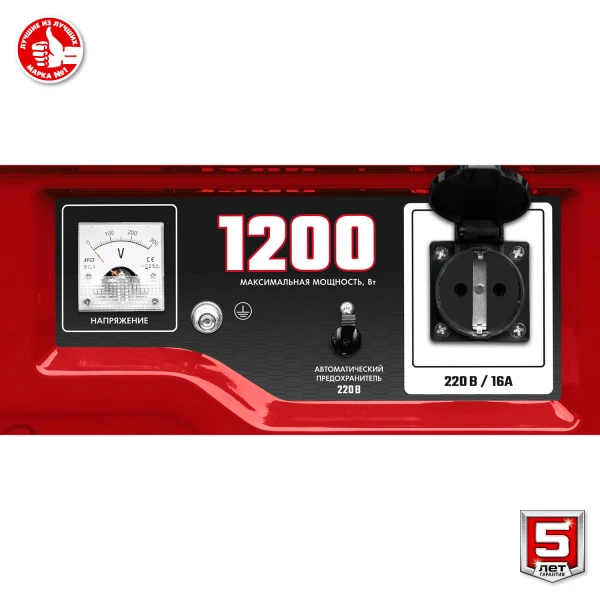

- Автоматические предохранители в каждой цепи защищают изделие и потребителей от перегрузок и коротких замыканий
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | бензиновый 4-тактный, с воздушным охлаждением |
| Габариты, см | 49x48x44 |
| Масса изделия, кг | 24 |
| Масса в упаковке, кг | 26 |
| Гарантия | 60 |
| Частота вращения, об/мин | 3000 |
| Тип генератора | бензиновый, однофазный, синхронный, щеточный |
| Номинальная мощность, Вт | 1000 |
| Макс. мощность, Вт | 1200 |
| Номинальное вырабатываемое напряжение, В | 220 |
| Мощность двигателя, л.с. | 4 |
| Емкость топливного бака, л | 7 |
| Объем заправки масла, л | 0.4 |
| Выход 12В | нет |

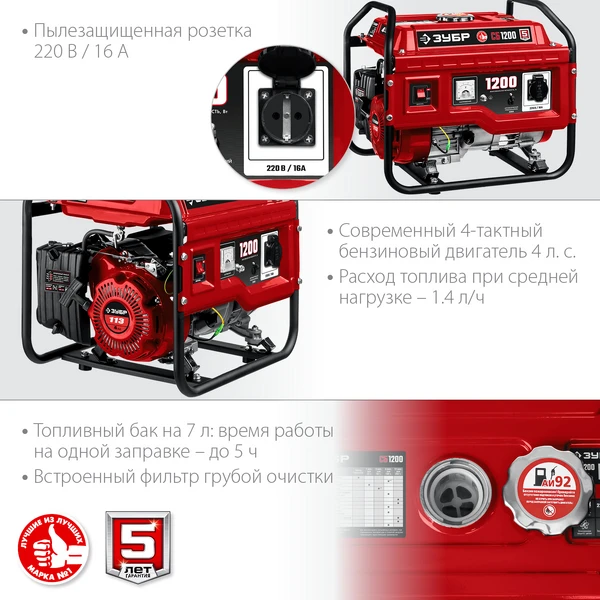

| Сила тока розеток 12/220/380 В, А | -/16/- |

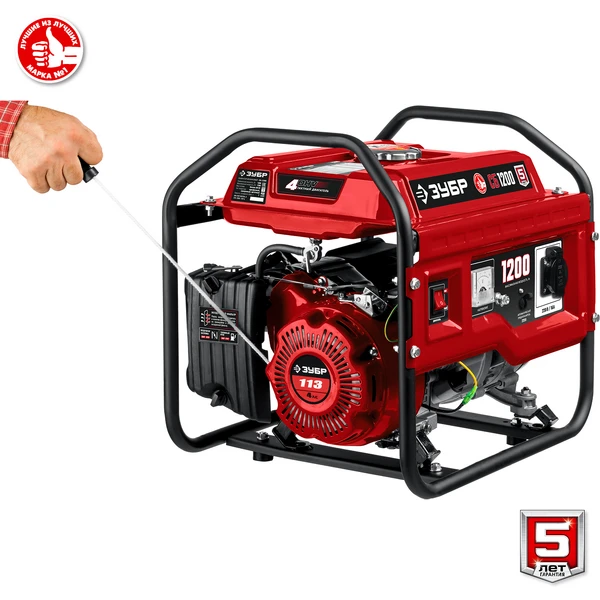

| Стартер | ручной |
| Вид топлива | бензин АИ-92 |
| Автозапуск | нет |

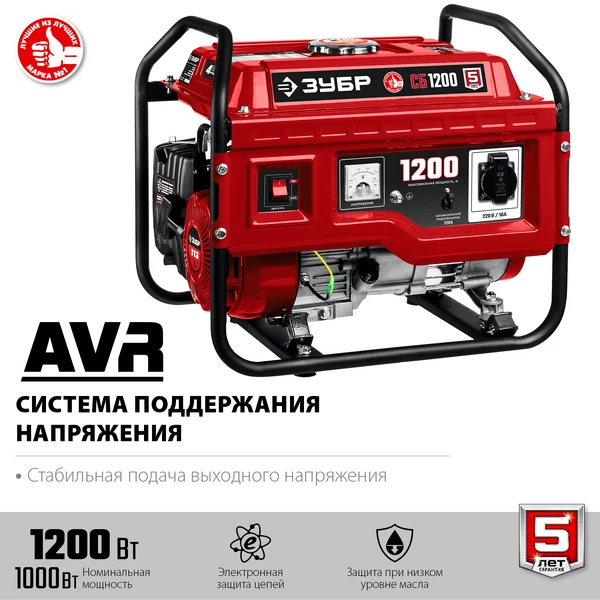

| Контроль напряжения | AVR |
| Счетчик моточасов | нет |
| Датчик уровня масла | есть |
| Индикатор уровня топлива | есть |
| Колеса и ручки | нет |
| Норма расхода топлива, л/маш.-час | 1.4 |
| Эл. выходы 12В/220В/220В-32А, шт | -/1/- |
| Объем двигателя, см³ | 113 |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 1200 Вт, бензиновый генератор (СБ-1200)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.02 | Кран топливный | N000-034-711 | - | |
| 1.04 | Крышка топливного бака | N000-033-336 | - | |
| 1.05 | Фильтр топливный бензобака | N000-033-335 | 126 | |
| 1.07 | Датчик уровня топлива | N000-033-345 | 404.12 | |
| 1.10 | Втулка | N000-033-328 | - | |
| 1.11 | Прокладка бака резиновая | N000-034-713 | - | |
| 1.13 | Крышка защитная | N000-033-351 | - | |
| 1.14 | Клеммная колодка | N000-033-363 | - | |
| 1.15 | Щетка графитовая 16х6х5 | N000-033-365 | 114.59 | |
| 1.18 | Блок электронной регулировки напряжения (AVR) 2-2.8 кВт | V000-004-486 | 922.71 | |
| 1.19 | Кронштейн | N000-033-349 | 4 033 | |
| 1.22 | Статор D160?60 | N000-034-714 | - | |
| 1.23 | Ротор D95?60 | N000-034-715 | - | |
| 1.24 | Прокладка глушителя | N000-034-718 | 100 | |
| 1.26 | Глушитель | N000-034-719 | - | |
| 1.32 | Ножка резиновая | N000-033-342 | - | |
| 1.33.1 | Выключатель зажигания | N000-032-872 | 183.94 | |
| 2.01 | Пружина привода дроссельной заслонки | N000-034-724 | - | |
| 2.02 | Привод дроссельной заслонки | N000-034-725 | - | |
| 2.04 | Шплинт | N000-033-317 | - | |
| 2.05 | Рычаг дроссельной заслонки | N000-034-726 | - | |
| 2.06 | Тяга регулирующая | N000-034-727 | - | |
| 2.07 | Пружина 69x0,9x7 | N000-034-728 | - | |
| 2.08 | Кронштейн | N000-034-729 | - | |
| 2.12 | Крышка маховика | N000-034-731 | - | |
| 2.13 | Пластина защитная | N000-034-732 | - | |
| 2.15 | Шкив стальной | N000-034-733 | - | |
| 2.16 | Крыльчатка | N000-034-734 | - | |
| 2.17 | Маховик | N000-034-735 | - | |
| 2.19 | Магнето | N000-034-736 | 759.88 | |
| 2.20 | Сальник D32хd20х6 | N000-034-737 | 100 | |
| 2.21 | Пластина защитная | N000-034-738 | - | |
| 2.23 | Прокладка сливного отверстия 10х15.8х1.5 | N000-033-185 | 100 | |
| 2.24 | Картер двигателя | N000-034-671 | - | |
| 2.25 | Штифт | N000-033-320 | - | |
| 2.26 | Реле датчика масла | V000-007-746 | 168.86 | |
| 2.27 | Фиксатор | N000-033-329 | - | |
| 2.28 | Подшипник 6004 P6 | N000-034-672 | - | |
| 2.29 | Датчик уровня масла поплавковый | N000-034-673 | 370.89 | |
| 2.31 | Регулятор скорости | N000-034-674 | 235.2 | |
| 2.32 | Шатун | N000-034-675 | - | |
| 2.33 | Вал коленчатый | N000-034-676 | - | |
| 2.34 | Поршень D60 | N000-034-677 | - | |
| 2.35 | Палец поршневой D13x46,5 | N000-034-678 | - | |
| 2.36 | Кольцо стопорное | N000-034-679 | - | |
| 2.37 | Кольца поршневые комплект | N000-034-680 | 454.64 | |
| 2.38 | Подшипник 6004 P6 | N000-034-681 | - | |
| 2.39 | Прокладка картера | N000-034-682 | 153.79 | |
| 2.40 | Щуп масляный | N000-034-683 | - | |
| 2.41 | Крышка картера | N000-034-684 | - | |
| 2.43 | Кронштейн | N000-034-685 | - | |
| 2.44 | Распредвал в сборе | N000-034-686 | - | |
| 2.45 | Клапан подъемный | N000-034-687 | - | |
| 2.46 | Клапан (выпускной) d22 | N000-034-688 | - | |
| 2.47 | Клапан (впускной) d24 | N000-034-689 | - | |
| 2.48 | Прокладка головки цилиндров | N000-034-690 | 132.68 | |
| 2.50 | Фильтр воздушный в сборе | N000-034-691 | 476.44 | |
| 2.51 | Прокладка воздушного фильтра | N000-034-692 | 100 | |
| 2.52 | Хомут топливного патрубка d8 | N000-033-331 | - | |
| 2.53 | Шланг топливный L200 D8/d4 | N000-033-330 | - | |
| 2.54 | Карбюратор 160F | N000-034-693 | 1 121.72 | |
| 2.55 | Прокладка карбюратора | N000-034-694 | 100 | |
| 2.56 | Блок теплоизоляционный | N000-034-695 | - | |
| 2.57 | Прокладка теплоизолятора | N000-034-696 | 100 | |
| 2.58 | Шпилька M8?32 | N000-034-697 | - | |
| 2.59 | Головка блока цилиндра | N000-034-698 | - | |
| 2.60 | Шпилька M8 ? 32 | N000-033-314 | - | |
| 2.61 | Штанга толкателя | N000-034-699 | - | |
| 2.62 | Свеча зажигания A7RTC | N000-006-151 | 658.78 | |
| 2.63 | Щит маслоудерживающий | N000-034-700 | 141.44 | |
| 2.64 | Пластина ограничительная | N000-034-701 | - | |
| 2.65 | Пружина клапана | N000-033-199 | - | |
| 2.66 | Седло пружинное | N000-033-208 | - | |
| 2.67 | Седло пружинное | N000-034-702 | - | |
| 2.68 | Коромысло клапана | N000-034-703 | - | |
| 2.69 | Гайка клапана регулировочная | N000-034-704 | - | |
| 2.70 | Контргайки клапана | N000-034-705 | - | |
| 2.71 | Прокладка головки цилиндров | N000-034-706 | 117.6 | |
| 2.72 | Крышка головки цилиндров | N000-034-707 | - | |
| 2.73 | Трубка 90 мм | N000-034-708 | - | |
| 2.74 | Кронштейн | N000-034-709 | - | |
