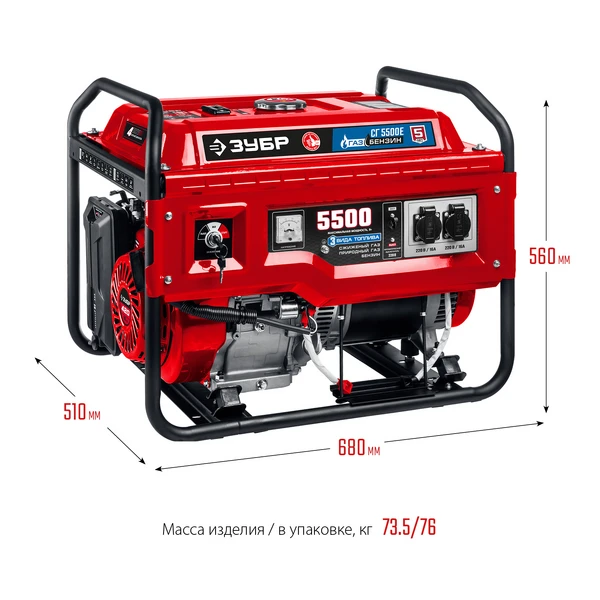

ЗУБР 5500 Вт, газовый генератор с электростартером (сжиженный газ / природный газ / бензин) (СГ-5500Е)
Мощный двухтопливный электрогенератор мощностью 5.5 кВт, работающих как на бензине (АИ-92), так и на газе – при этом, для использования газа не требуется установка дополнительного оборудования. Генератор этой модели используется в загородном доме, строительной площадке и дачном участке для питания бытовой техники, насосных станций и электронагревателей. Аккумуляторная батарея не входит в комплект поставки. Емкость батареи не менее 14 А*ч.
Преимущества
- Работа на газовом топливе не только экологична, и менее вредна для двигателя
- Двигатели ЗУБР производятся по японским технологиям и аналогичны легендарным двигателям HONDA ресурс всего генератора 1500 часов
- Четырехтактный двигатель с раздельными системами питания и смазки

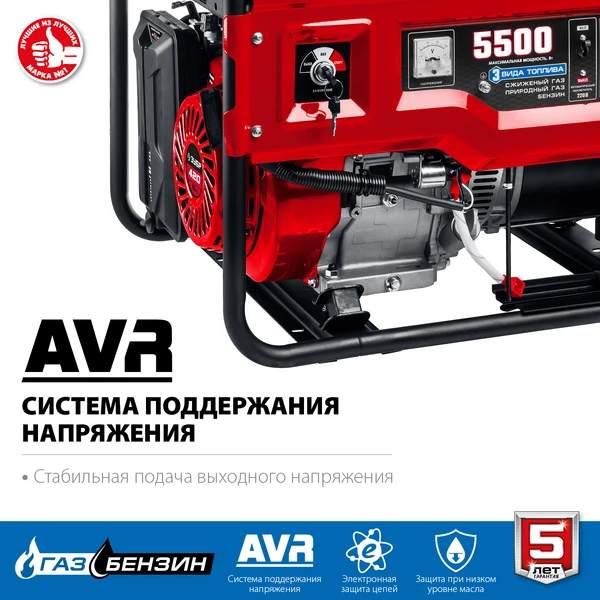

- Система поддержания параметров выходного напряжения (AVR) обеспечивает стабильность характеристик

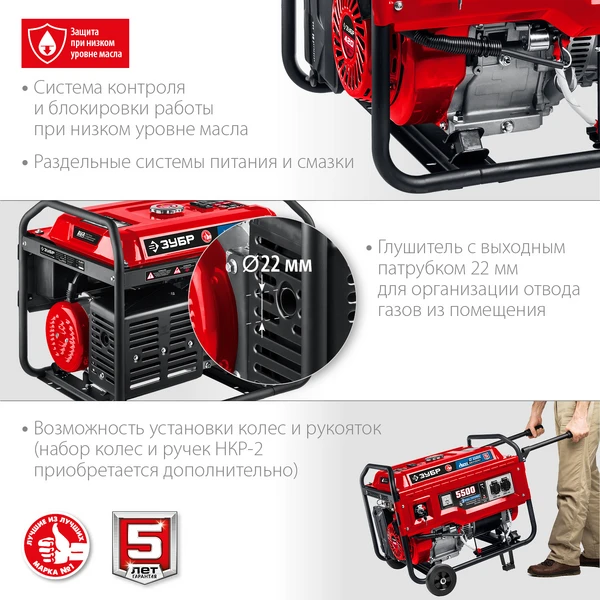

- Система контроля и блокировки работы при отсутствии или пониженном уровне масла
- Автоматические предохранители защищают изделие и потребителей от перегрузок и коротких замыканий
- Газовый редуктор в комплекте
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | битопливный 4-тактный, с воздушным охлаждением |
| Габариты, см | 71.5x55x57.3 |
| Масса изделия, кг | 77 |
| Гарантия | 60 |
| Тип генератора | гибридный, однофазный, синхронный, щеточный |
| Номинальная мощность, Вт | 5000 |
| Макс. мощность, Вт | 5500 |
| Номинальное вырабатываемое напряжение, В | 230 |
| Мощность двигателя, л.с. | 15 |

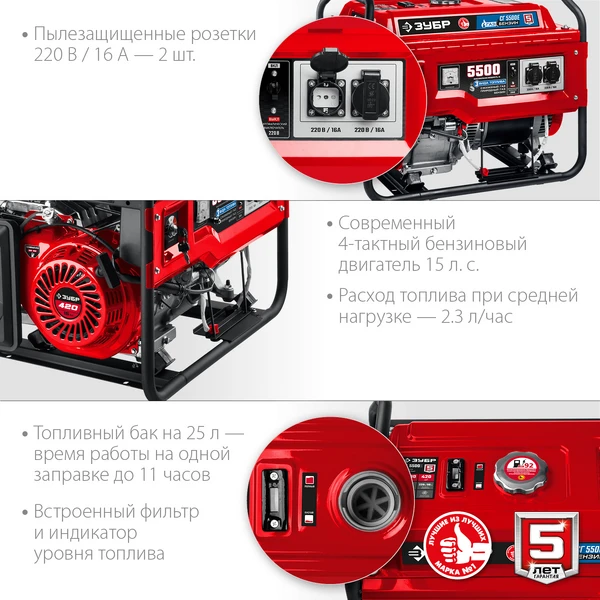

| Емкость топливного бака, л | 25 |
| Объем заправки масла, л | 1.1 |
| Выход 12В | нет |
| Стартер | ручной, электрический |

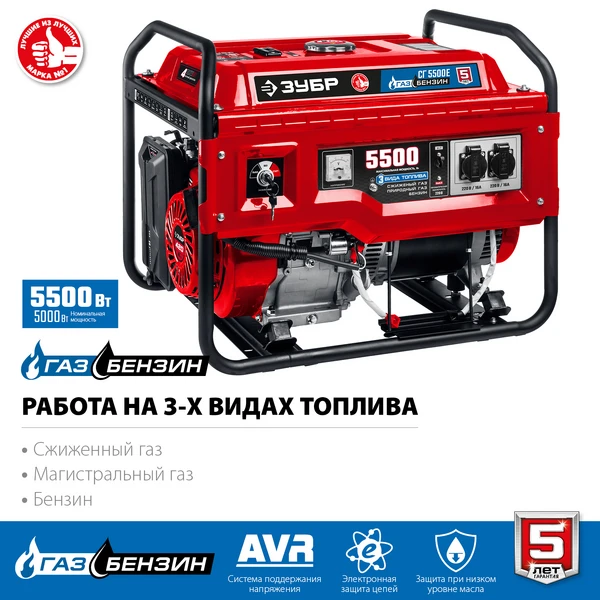

| Вид топлива | сжиженный газ / магистральный газ / бензин |
| Автозапуск | нет |
| Контроль напряжения | AVR |
| Счетчик моточасов | нет |
| Датчик уровня масла | есть |
| Индикатор уровня топлива | есть |

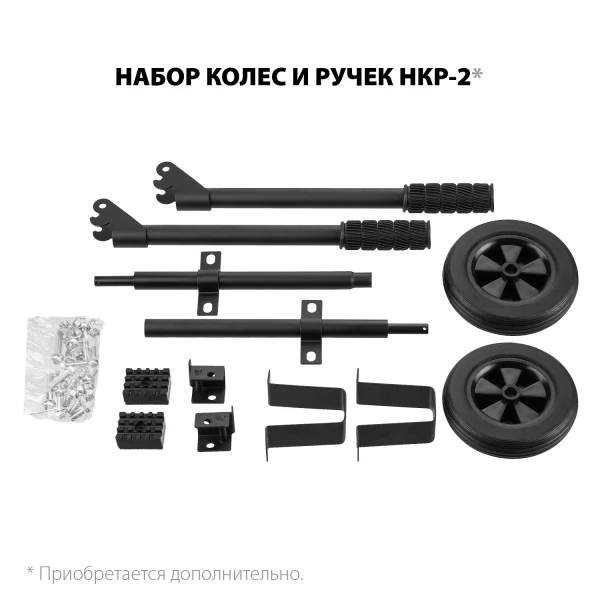

| Колеса и ручки | нет |

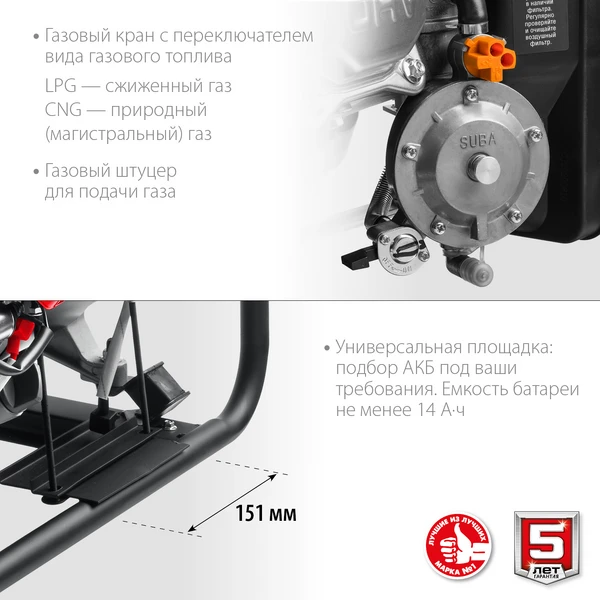

| Газовый редуктор | есть |
| Размеры посадочного места аккумулятора, мм | 155*95*147 |
| Минимальная емкость аккумулятора, А*ч | 14 |
| Рекомендуемый старотовый ток аккумулятора, А | 100 |
| Разъем для подключения аккумулятора | Болт + гайка М5, прямая полярность |
| Объем двигателя, см³ | 420 |
| Тип упаковки | коробка картонная |
| Эл. выходы 12В/230В/230В-32А, шт | -/2/- |
| Норма расхода топлива: бензин, л/маш.-час | 2.3 |
| Норма расхода топлива: сжиженный газ, кг/маш.-час | 1.8 |
| Сжиженный газ, л/маш.-час (при 25°C) | 3.3 |
| Магистральный (природный) газ, м^3/маш.-час | 2.2 |

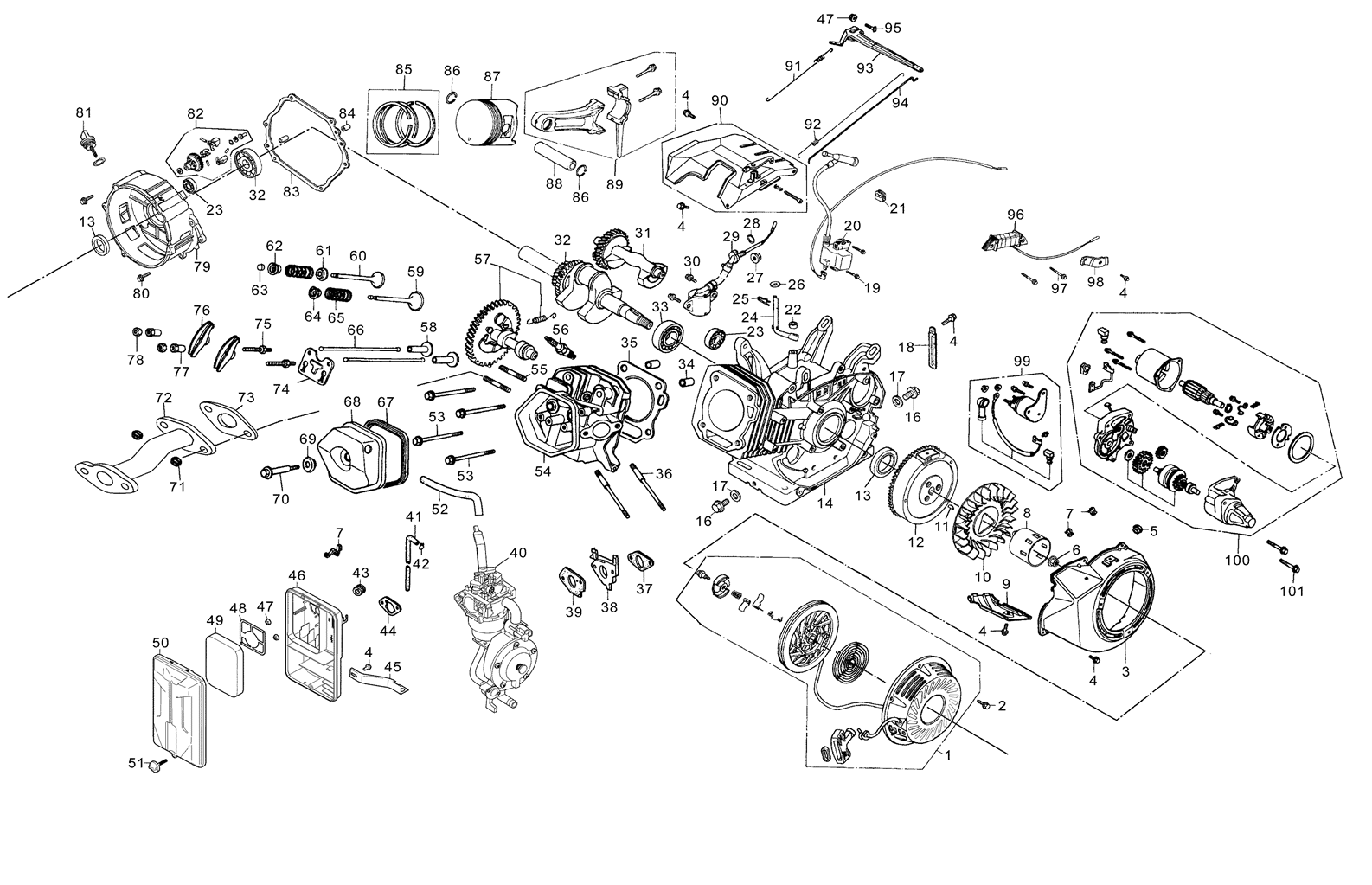

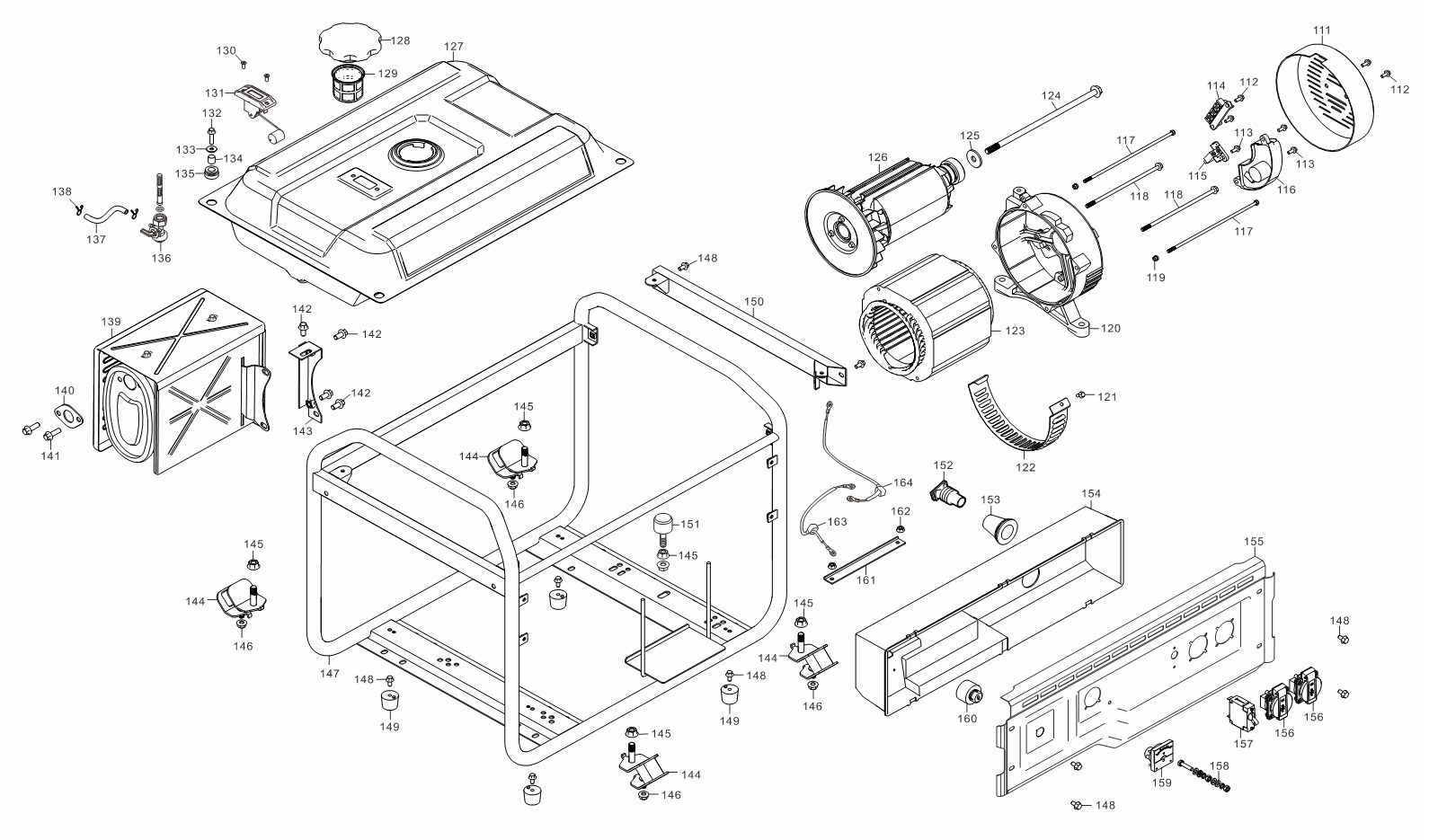

Схема сборки и запчасти ЗУБР 5500 Вт, газовый генератор с электростартером (сжиженный газ / природный газ / бензин) (СГ-5500Е)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Стартер ручной в сборе | N000-033-066 | 1 986.9 | |
| 5 | Пробка резиновая | N000-033-050 | - | |
| 7 | Зажим | N000-032-894 | - | |
| 8 | Стакан храповик | N000-033-068 | 242.97 | |
| 9 | Кожух защитный | N000-032-899 | - | |
| 10 | Крыльчатка | N000-032-950 | 22 156.08 | |
| 11 | Шпонка сегментная L18xS4xH5.5 | N000-033-119 | 102 | |
| 12 | Маховик | N000-032-974 | - | |
| 13 | Сальник D52хd35х8 | N000-033-061 | 258.36 | |
| 14 | Блок цилиндра D90 | N000-032-913 | - | |
| 16 | Болт слива масла | N000-032-855 | 102 | |
| 17 | Прокладка болта слива масла | N000-033-010 | 102 | |
| 18 | Зажим | N000-032-893 | - | |
| 20 | Магнето | N000-032-921 | 996.53 | |
| 21 | Колодка | N000-032-930 | - | |
| 22 | Сальник D14хd8х5 | N000-033-062 | 102 | |
| 23 | Подшипник 6202 | N000-032-987 | - | |
| 24 | Регулятор скорости | N000-033-045 | - | |
| 25 | Шплинт | N000-033-118 | - | |
| 28 | Кольцо уплотнительное d14 | N000-033-095 | - | |
| 31 | Вал балансировочный | N000-032-862 | - | |
| 32 | Вал коленчатый 188F | N000-032-925 | 5 997.6 | |
| 33 | Подшипник 6207 | N000-032-988 | - | |
| 34 | Штифт 12x10 | N000-033-122 | - | |
| 35 | Прокладка головки блока цилиндров | N000-033-015 | 238.36 | |
| 36 | Шпилька 8x160 | N000-033-116 | 206.1 | |
| 37 | Прокладка теплоизолятора | N000-032-852 | 102 | |
| 38 | Блок теплоизоляционный | N000-033-078 | - | |
| 39 | Прокладка карбюратора | N000-033-018 | 102 | |
| 40 | Карбюратор газ/бензин P27-2 | N000-032-910 | 8 627.31 | |
| 41 | Шланг топливный L200 D8/d4 | N000-033-084 | 103.05 | |
| 42 | Зажим пружинный | N000-033-033 | - | |
| 43 | Кольцо резиновое | N000-033-051 | - | |
| 44 | Прокладка | N000-032-858 | 102 | |
| 45 | Кронштейн воздушного фильтра | N000-032-947 | - | |
| 46 | Корпус воздушного фильтра | N000-032-942 | - | |
| 48 | Фильтр воздушный в сборе | N000-032-953 | 1 022.56 | |
| 52 | Трубка отходящих газов | N000-032-967 | - | |
| 54 | Головка цилиндра | N000-032-961 | 7 213.61 | |
| 55 | Шпилька 8х34 | N000-033-117 | 103.05 | |
| 56 | Свеча зажигания F7TC | N000-001-726-2 | 412.2 | |
| 57 | Вал распределительный | N000-033-040 | 1 648.83 | |
| 58 | Толкатель | N000-033-081 | - | |
| 59 | Клапан впускной | N000-032-867 | - | |
| 60 | Клапан выпускной | N000-032-877 | - | |
| 61 | Колпачек толкателя | N000-032-969 | - | |
| 62 | Седло впускного клапана D35 | N000-033-032 | - | |
| 63 | Колпачек регулировочный | N000-032-959 | 255 | |
| 64 | Седло впускного клапана | N000-033-030 | - | |
| 65 | Пружина клапана | N000-032-840 | - | |
| 66 | Толкатель | N000-033-082 | - | |
| 67 | Прокладка крышки головки цилиндров | N000-033-021 | 214.2 | |
| 68 | Крышка головки цилиндра | N000-032-965 | - | |
| 69 | Прокладка болта головки цилиндров | N000-033-008 | - | |
| 72 | Труба выхлопная | N000-032-874 | - | |
| 73 | Прокладка | N000-032-860 | 102 | |
| 74 | Пластина ограничительная | N000-032-980 | 412.2 | |
| 79 | Крышка картера | N000-032-955 | - | |
| 81 | Щуп масляный с прокладкой | N000-032-971 | 102 | |
| 82 | Регулятор оборотов центробежный | N000-033-047 | 282.96 | |
| 83 | Прокладка картера | N000-033-019 | 161.94 | |
| 84 | Штифт 8x12 | N000-033-124 | - | |
| 85 | Кольца поршневые комплект D90 188F | N000-032-932 | 602.83 | |
| 86 | Кольцо стопорное поршневого пальца | N000-033-100 | 102 | |
| 87 | Поршень D90 188F | N000-032-992 | 3 091.55 | |
| 88 | Палец поршневой | N000-032-997 | 136.31 | |
| 89 | Шатун в сборе | N000-033-112 | 870.42 | |
| 90 | Элемент механизма управления дроссельной заслонкой | N000-033-106 | - | |
| 91 | Пружина растяжения | N000-033-023 | - | |
| 92 | Пружина растяжения | N000-033-027 | - | |
| 93 | Регулятор скорости | N000-033-046 | - | |
| 94 | Планка натяжения акселератора | N000-032-985 | - | |
| 95 | Болт с квадратной головкой | N000-032-853 | - | |
| 96 | Катушка зарядная | N000-032-897 | 602.83 | |
| 98 | Кронштейн | N000-032-944 | - | |
| 99 | Стартер электрический в сборе с реле | V000-002-380 | 5 419.37 | |
| 111 | Крышка двигателя задняя | N000-032-889 | - | |
| 114 | Клеммная колодка | N000-032-923 | - | |
| 115 | Щетка графитовая 6х37х5 | N000-033-093 | 298.34 | |
| 116 | Блок электронной регулировки напряжения (AVR) 5-8 кВт | V000-004-477 | 1 574.76 | |
| 120 | Опора двигателя задняя | N000-032-892 | - | |
| 122 | Защита генератора | N000-032-898 | - | |
| 123 | Статор | N000-033-072 | - | |
| 126 | Ротор | N000-033-057 | 53 891.48 | |
| 127 | Бак топливный | N000-033-089 | - | |
| 128 | Крышка топливного бака | N000-032-960 | - | |
| 129 | Фильтр топливного бака | N000-033-101 | - | |
| 131 | Датчик уровня топлива | N000-032-888 | - | |
| 134 | Втулка | N000-032-871 | - | |
| 135 | Втулка резиновая | N000-033-049 | - | |
| 136 | Кран топливный с фильтром резьба М16х1.5/ёлочка D6 | N000-033-090 | 399.84 | |
| 139 | Глушитель | N000-032-880 | 5 152.58 | |
| 140 | Прокладка | N000-032-861 | 102 | |
| 143 | Кронштейн монтажный | N000-032-977 | - | |
| 144 | Амортизатор | N000-032-850 | - | |
| 147 | Рама | N000-033-038 | - | |
| 149 | Ножка резиновая | N000-032-978 | - | |
| 150 | Поперечина рамы | N000-032-990 | - | |
| 151 | Блок резиновый опорный | N000-032-982 | - | |
| 156 | Розетка 220В/16А | N000-032-881 | 412.2 | |
| 157 | Автомат (23А) | N000-033-000 | - | |
| 158 | Контакт заземления | N000-032-937 | - | |
| 159 | Вольтметр 91L4 0-300В 45х45мм | N000-032-865 | 489.04 | |
| 160 | Замок зажигания (6 контактов) 2 ключа | N000-044-805 | 865.04 | |
| 161 | Фиксатор АКБ | N000-033-097 | - | |
| 163 | Провод (плюс) | N000-033-007 | - | |
| 164 | Провод (минус) | N000-033-006 | - | |
