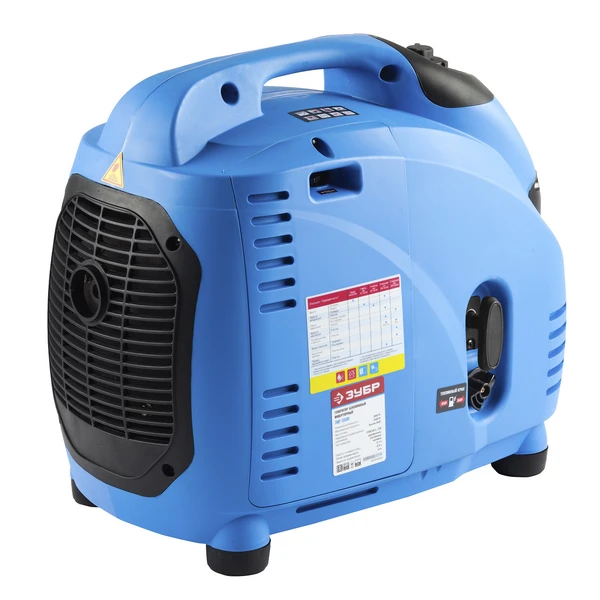

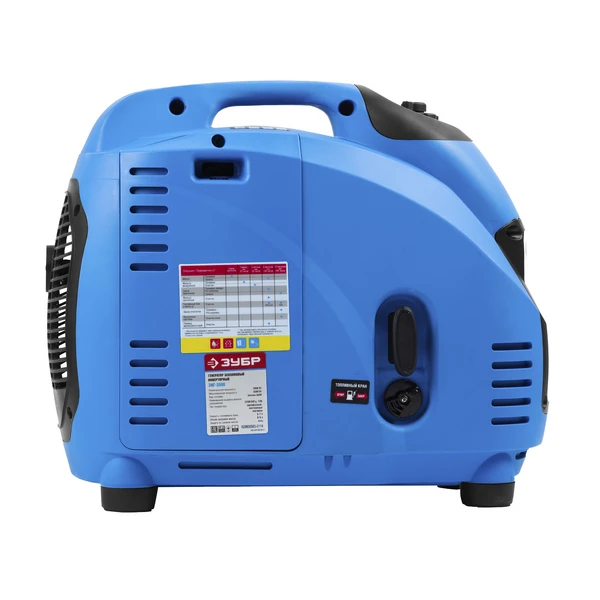

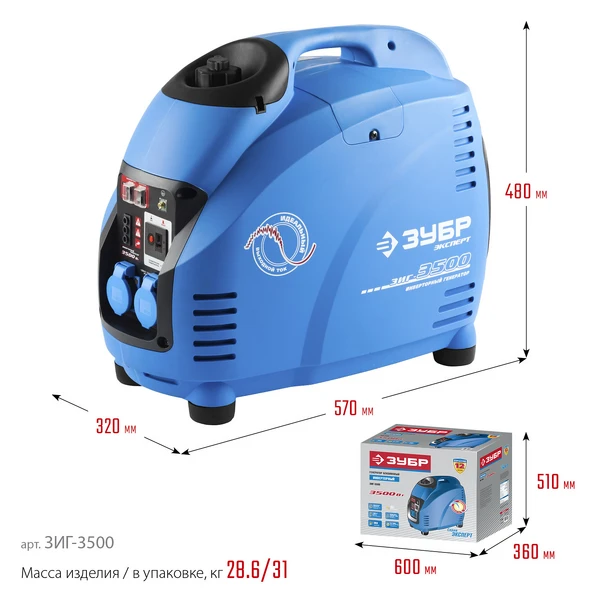

ЗУБР 3500 Вт, инверторный генератор, Профессионал (ЗИГ-3500)
ДЛЯ СТРОЙКИ Мощный источник электроэнергии 3.5 кВт для электроснабжения торговых объектов, для работ на стройке или в качестве резервного электроснабжения летнего дома. За счет бака 5,7 л может непрерывно работать в течение четырех часов. Шумозащитный корпус значительно снижает шум двигателя. Идеальное качество вырабатываемого тока позволяет использовать станцию для питания любых электронных устройств без стабилизатора. Дополнительный выход на 12 В дает возможность подзарядки аккумуляторов.
Преимущества
- Специальный экономичный режим
- Компактность и небольшой вес расширяют возможности его применения
- Защита при низком уровне масла
- Четырехтактный двигатель с раздельными системами питания и смазки
- Встроенная электронная защита цепей принудительно отключает станцию в случае короткого замыкания или превышения допустимой нагрузки

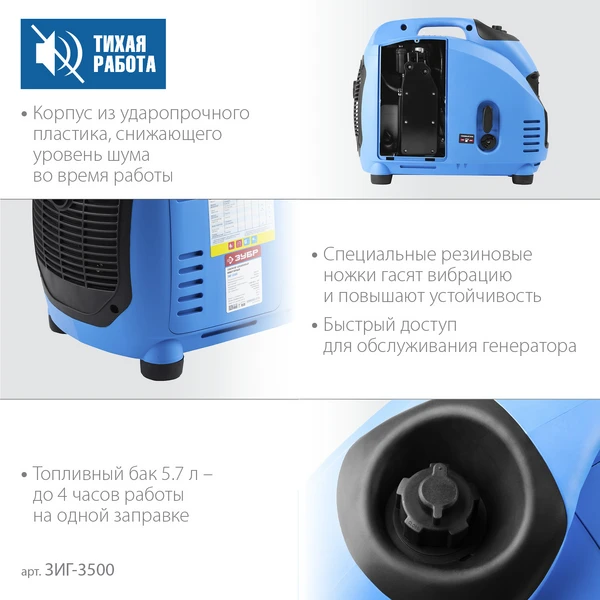

- Низкий уровень шума благодаря закрытому корпусу и шумоизолирующим панелям
- Кабель с клеммами для зарядки батарей в комплекте
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии

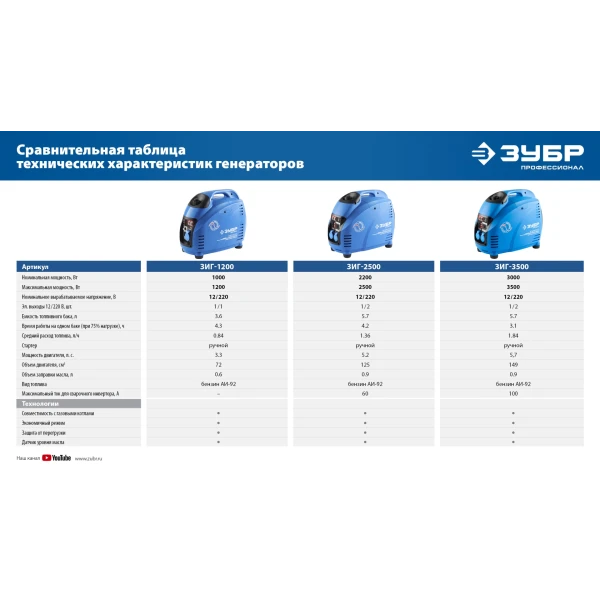

| Тип двигателя | бензиновый 4-тактный, с воздушным охлаждением |
| Габариты, см | 59.5×35.5×51 |
| Масса изделия, кг | 30 |
| Гарантия | 60 |
| Тип генератора | бензиновый инверторный, однофазный, постоянные магниты |
| Номинальная мощность, Вт | 3000 |
| Макс. мощность, Вт | 3500 |
| Номинальное вырабатываемое напряжение, В | 220 / 12 |
| Мощность двигателя, л.с. | 5.7 |
| Емкость топливного бака, л | 5.7 |
| Объем заправки масла, л | 0.9 |
| Стартер | ручной |
| Вид топлива | бензин Аи92 |
| Контроль напряжения | инверторный |
| Датчик уровня масла | есть |
| Индикатор уровня топлива | нет |
| Поддержание напряжения (avr) | нет |
| Альтернатор | синхронный |
| Электронная защита | есть |
| Масса в упаковке | 32 |
| Норма расхода топлива, л/маш.-час | 1.84 |
| Эл. выходы 12В/220В/380В, шт | 1/2/0 |
| Объем двигателя, см³ | 149 |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 3500 Вт, инверторный генератор, Профессионал (ЗИГ-3500)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|

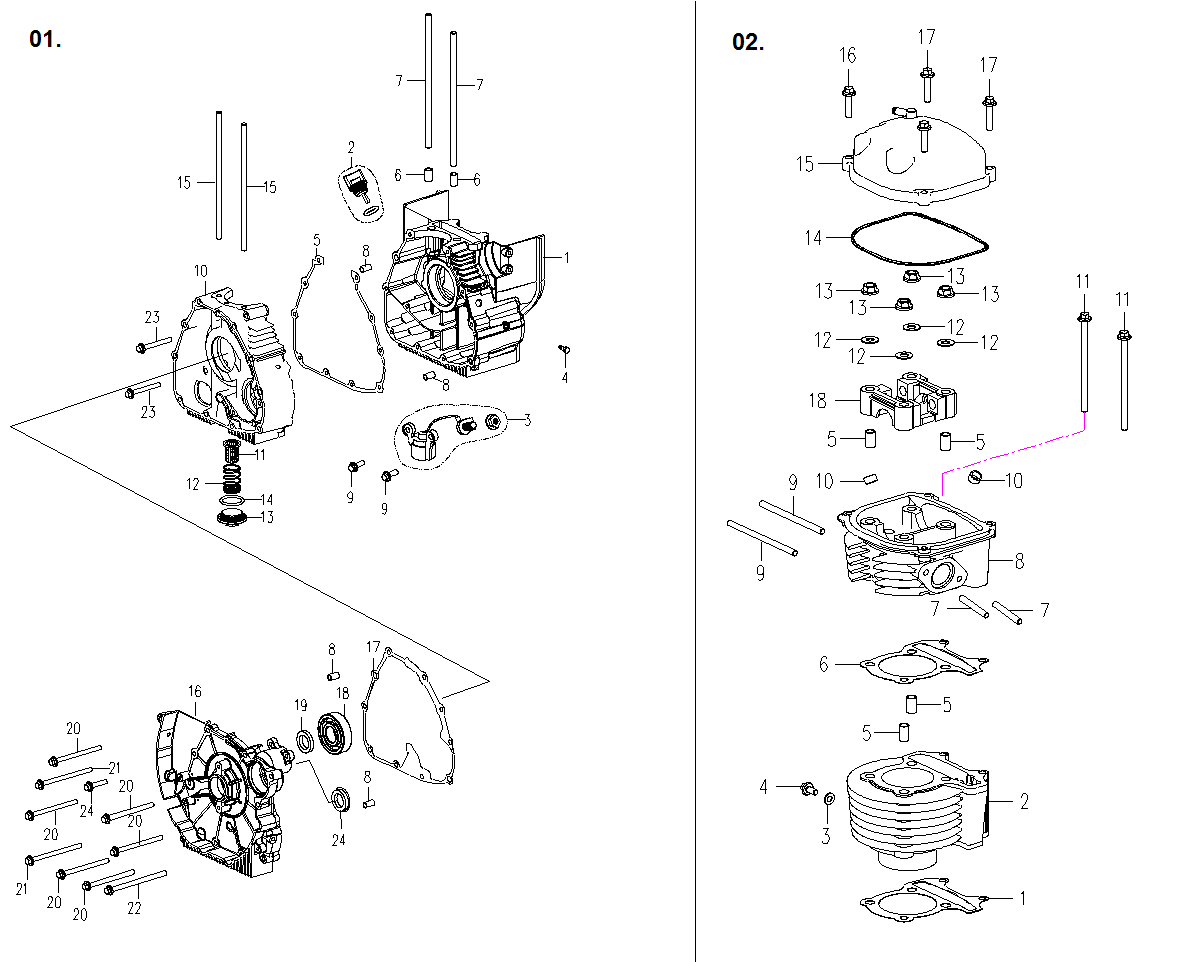

| 01.01 | Картер левая часть | N000-006-031 | - | |
| 01.02 | Пробка маслозаливной горловины | N000-006-032 | 218.74 | |
| 01.03 | Датчик уровня масла поплавковый | V000-000-526 | 817.86 | |
| 01.05 | Прокладка картонная | N000-006-034 | 513.54 | |
| 01.06 | Штифт установочный 10x15.7 | N000-006-035 | - | |
| 01.08 | Штифт установочный 8x4 | N000-006-037 | - | |
| 01.10 | Картер правая часть | N000-006-039 | - | |
| 01.11 | Фильтр масляный | N000-006-040 | 147.93 | |
| 01.12 | Пружина | N000-006-041 | - | |
| 01.13 | Крышка | N000-006-042 | - | |
| 01.14 | Кольцо 30.5x3 | N000-006-043 | - | |
| 01.15 | Шпилька 8x185.5 | N000-006-044 | - | |
| 01.16 | Корпус коленчатого вала | N000-006-045 | - | |
| 01.17 | Прокладка крышки правой | N000-006-046 | 359.27 | |
| 01.18 | Подшипник шариковый 6204 открытый (47х20х14) C&U | N000-006-047 | 1 084.15 | |
| 01.19 | Сальник D30хd19.8х5 | N000-006-048 | 359.93 | |
| 01.24 | Заглушка | N000-016-604 | - | |
| 02.01 | Прокладка цилиндра | N000-006-053 | 202.06 | |
| 02.02 | Цилиндр | N000-006-054 | 3 849.76 | |
| 02.03 | Уплотнение | N000-006-055 | 100 | |
| 02.05 | Штифт установочный 10x15.7 | N000-006-057 | - | |
| 02.06 | Прокладка головки цилиндра | N000-006-058 | 313 | |
| 02.08 | Головка цилиндра | N000-006-060 | 4 334.91 | |
| 02.10 | Колпачок маслосъемный D10.5x4.4x8 | N000-006-062 | 234.75 | |
| 02.12 | Шайба медная | N000-006-064 | - | |
| 02.14 | Прокладка крышки головки цилиндра | N000-006-066 | 100 | |
| 02.15 | Крышка головки цилиндра | N000-006-067 | - | |
| 02.18 | Крепление распределительного вала | N000-006-070 | - | |

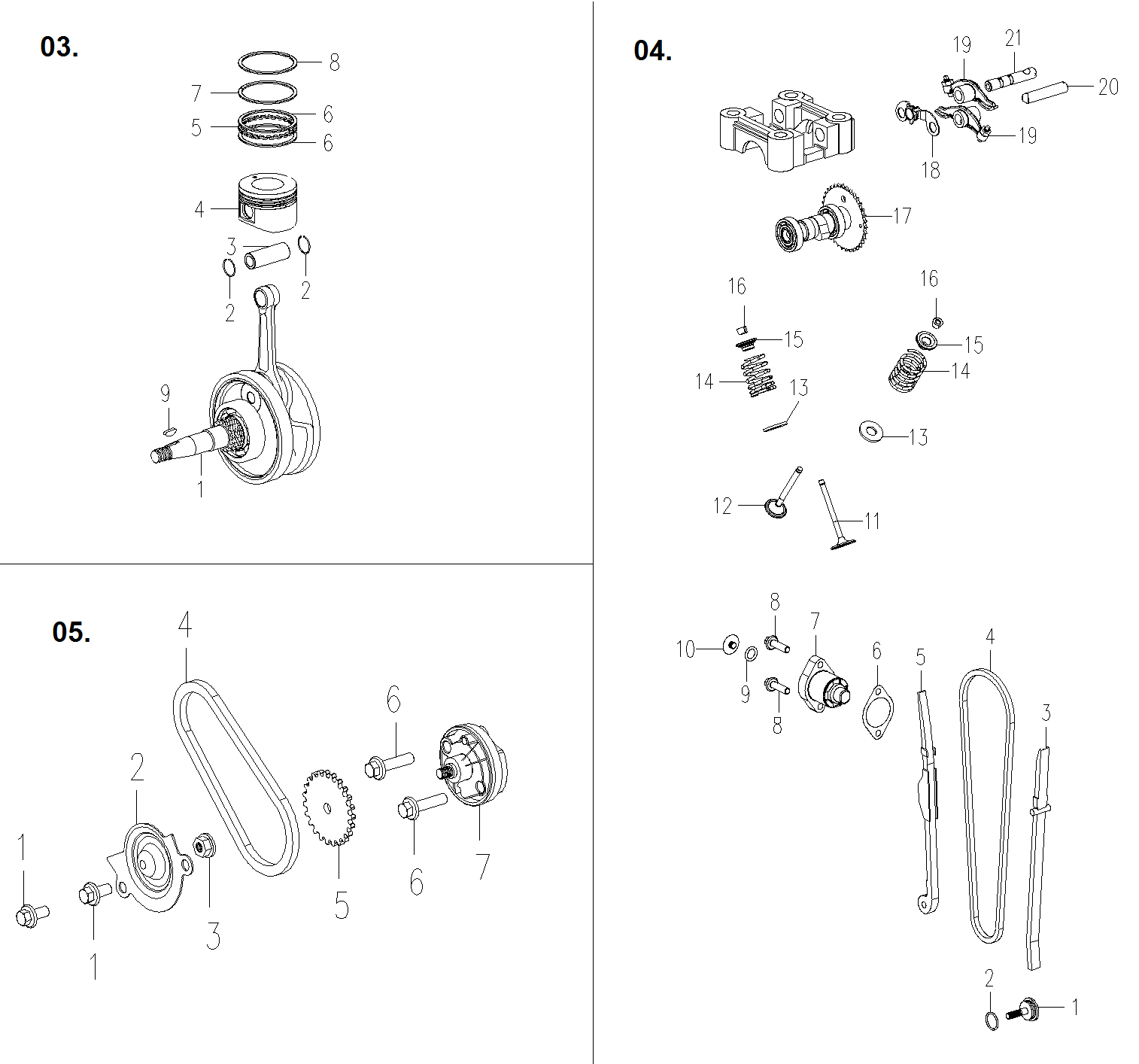

| 03.01 | Вал коленчатый с шатуном в сборе | N000-006-071 | 6 638.02 | |
| 03.02 | Кольцо стопорное разрезное | N000-006-072 | 100 | |
| 03.03 | Палец поршня | N000-006-073 | - | |
| 03.04 | Поршень D57.5 | N000-006-074 | 1 006.7 | |
| 03.05 | Кольцо маслосъемное 1 | N000-006-075 | 187.79 | |
| 03.06 | Кольцо маслосъемное 2 | N000-006-076 | 187.79 | |
| 03.07 | Кольцо компрессионное D57.4 | N000-006-077 | 234.75 | |
| 03.08 | Кольцо компрессионное D57.4 | N000-006-078 | 344.28 | |
| 03.09 | Шпонка | N000-006-079 | - | |
| 03.10 | Кольца поршневые (Набор) D57.4 | N000-041-219 | 267.27 | |
| 04.01 | Болт натяжения | N000-006-080 | - | |
| 04.02 | Кольцо уплотнительное 15.2x1.5 | N000-006-081 | 100 | |
| 04.03 | Направляющая цепи распределительного вала | N000-006-082 | - | |
| 04.04 | Цепь распределительного вала | N000-006-083 | 516.44 | |
| 04.05 | Вал натяжителя цепи | N000-006-084 | - | |
| 04.06 | Прокладка регулятора | N000-006-085 | 100 | |
| 04.07 | Регулятор натяжения цепи | N000-006-086 | 422.54 | |
| 04.11 | Клапан выпускной D23хd5хh65.5 | N000-006-090 | 582.83 | |
| 04.12 | Клапан впускной D23хd5хh65.5 | N000-006-091 | 600.5 | |
| 04.13 | Тарелка опорная пружины клапана D16.76 | N000-006-092 | 118.34 | |
| 04.14 | Пружина клапана D22.5xh36 | N000-006-093 | 109.54 | |
| 04.15 | Тарелка опорная | N000-006-094 | 100 | |
| 04.16 | Сухарик клапана | N000-006-095 | 109.54 | |
| 04.17 | Вал распределительный в сборе | N000-006-096 | 3 442.88 | |
| 04.18 | Пластина вала толкателя | N000-006-097 | - | |
| 04.19 | Толкатель в сборе | N000-006-098 | 375.58 | |
| 04.20 | Вал толкателя выпускного клапана | N000-006-099 | - | |
| 04.21 | Вал толкателя впускного клапана | N000-006-100 | - | |
| 05.02 | Крышка привода масляного насоса | N000-006-102 | - | |
| 05.04 | Цепь масляного насоса | N000-006-104 | 250.4 | |
| 05.05 | Привод масляного насоса | N000-006-105 | 156.5 | |
| 05.07 | Насос масляный в сборе | N000-006-107 | 516.44 | |

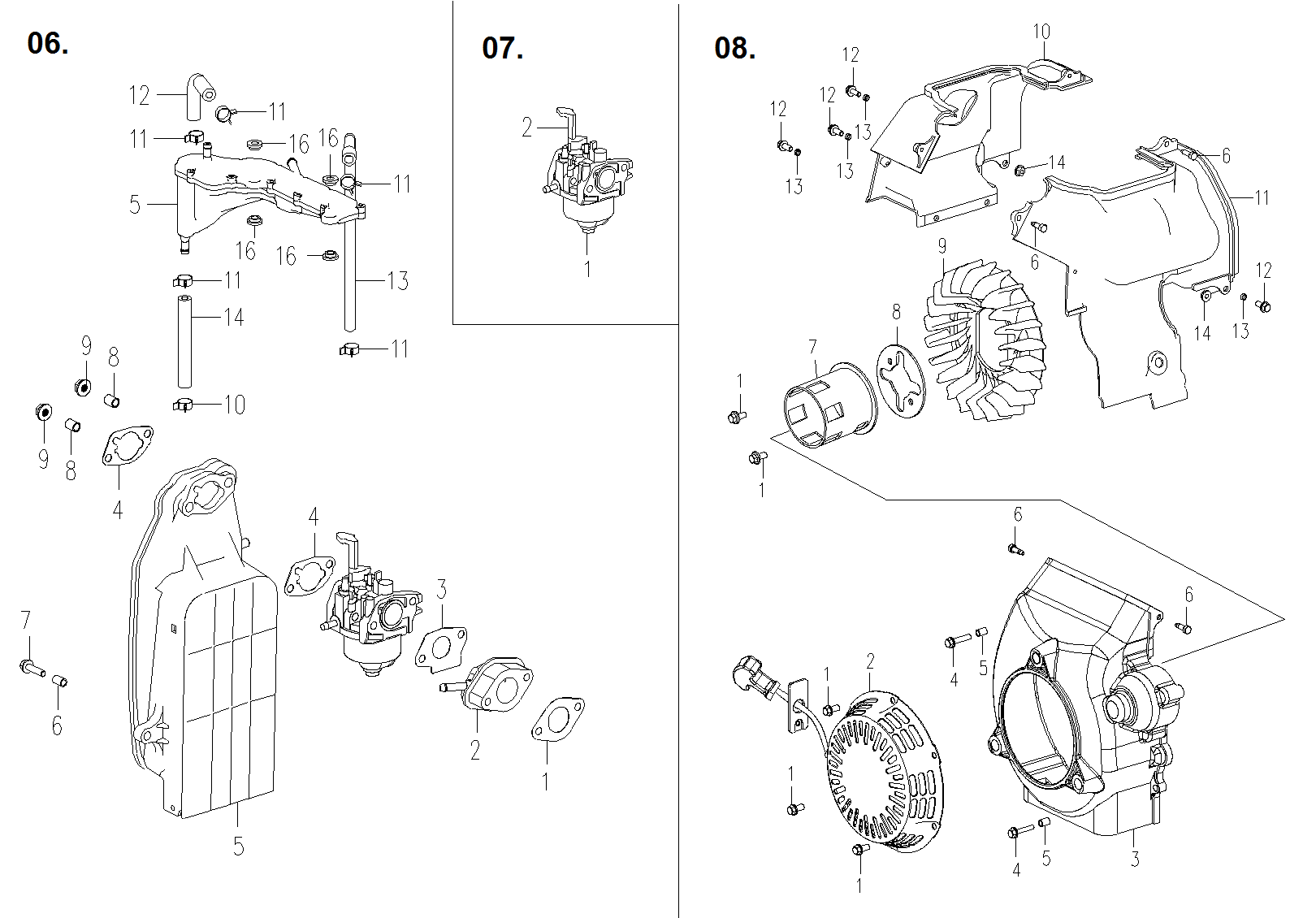

| 06.01 | Прокладка изолятора | N000-006-108 | 100 | |
| 06.02 | Коллектор впускной | N000-006-109 | 437.46 | |
| 06.03 | Прокладка карбюратора | N000-006-110 | 100 | |
| 06.04 | Прокладка воздушного фильтра | N000-006-111 | 190.19 | |
| 06.05 | Фильтр воздушный в сборе | N000-006-112 | 1 103.17 | |
| 06.06 | Втулка | N000-006-113 | - | |
| 06.08 | Сепаратор воздушного фильтра | N000-006-115 | - | |
| 06.10 | Хомут D11.5 | N000-006-117 | - | |
| 06.11 | Хомут D10 | N000-006-118 | - | |
| 06.12 | Трубка резиновая | N000-006-119 | - | |
| 06.13 | Трубка резиновая | N000-006-120 | - | |
| 06.14 | Трубка резиновая | N000-006-121 | - | |
| 06.15 | Сепаратор | N000-006-122 | - | |
| 06.16 | Теплоизолятор | N000-006-123 | - | |
| 07.01 | Карбюратор в сборе | N000-006-124 | 2 910.8 | |
| 07.02 | Ручка заслонки | N000-020-001 | 264.91 | |
| 08.02 | Стартер в сборе | N000-006-126 | 2 168.29 | |
| 08.03 | Направляющая воздшного потока | N000-006-127 | - | |
| 08.05 | Втулка | N000-006-129 | - | |
| 08.07 | Стакан храповика | N000-006-131 | 256.77 | |
| 08.08 | Пластина | N000-016-605 | - | |
| 08.09 | Импеллер | V000-000-527 | 606.19 | |
| 08.10 | Кожух | N000-006-132 | 707.22 | |
| 08.11 | Кожух | N000-006-133 | 707.22 | |
| 08.13 | Втулка | N000-006-135 | - | |

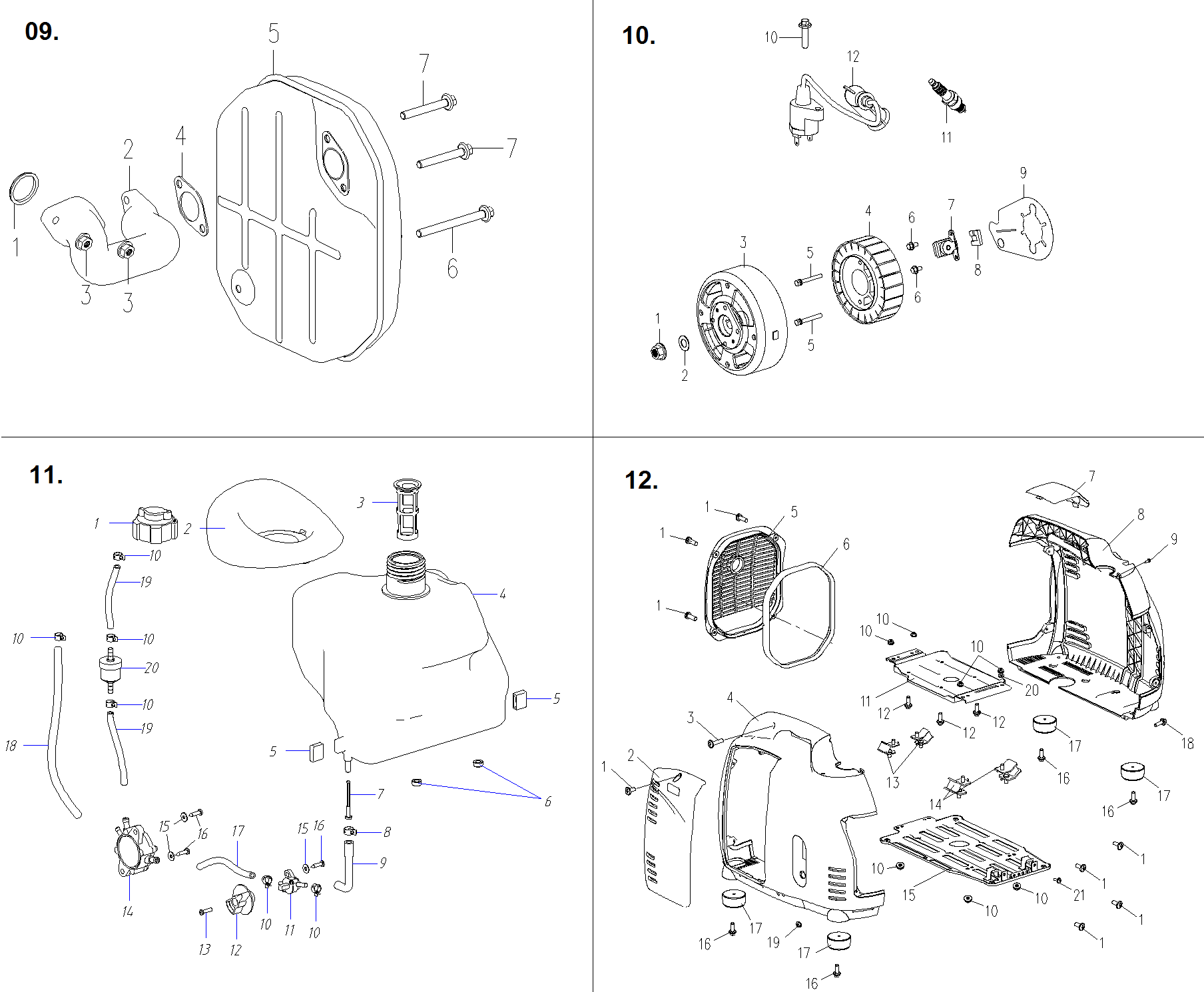

| 09.01 | Прокладка коллектора | N000-006-137 | 100 | |
| 09.02 | Коллектор выпускной | N000-006-138 | - | |
| 09.04 | Прокладка глушителя | N000-006-140 | 156.5 | |
| 09.05 | Глушитель в сборе | N000-006-141 | 3 839.18 | |
| 10.03 | Ротор | N000-006-145 | 7 669.57 | |
| 10.04 | Статор | N000-006-146 | 7 647.73 | |
| 10.07 | Щеточный узел | V000-000-528 | 344.28 | |
| 10.08 | Элемент резиновый | N000-006-149 | - | |
| 10.09 | Прокладка | N000-016-606 | - | |
| 10.11 | Свеча зажигания A7RTC | N000-006-151 | 658.78 | |
| 10.12 | Магнето d=27.5 L=350 | N000-006-152 | 924.76 | |
| 10.12 | Магнето d=27.5 L=350 | V000-000-529 | 890.91 | |
| 11.01 | Крышка топливного бака в сборе | N000-006-153 | - | |
| 11.02 | Накладка на топливный бак | N000-006-155 | 1 070.93 | |
| 11.03 | Фильтр топливный грубой очистки | N000-006-154 | 283.63 | |
| 11.04 | Бак топливный | N000-006-156 | 264.91 | |
| 11.05 | Опора топливного бака | N000-006-157 | - | |
| 11.06 | Опора топливного бака | N000-006-158 | - | |
| 11.07 | Фильтр топливный тонкой очистки | N000-016-607 | 100 | |
| 11.08 | Хомут D11.5 | N000-016-608 | - | |
| 11.09 | Шланг топливный L80 D10/d5 | N000-006-162 | - | |
| 11.10 | Хомут D9 | N000-006-159 | - | |
| 11.11 | Кран топливный ёлочка D5/ёлочка D5 | N000-006-163 | 392.71 | |
| 11.12 | Ручка топливного крана | N000-006-166 | 194.28 | |
| 11.14 | Насос топливный вакуумный в сборе | N000-006-167 | 1 882.99 | |
| 11.17 | Шланг топливный L115 D10/d5 | N000-006-168 | - | |
| 11.18 | Шланг топливный L350 D10/d5 | N000-006-170 | - | |
| 11.19 | Шланг топливный L90 D10/d5 | N000-006-171 | - | |
| 11.20 | Фильтр топливный тонкой очистки | N000-006-169 | 557.69 | |
| 12.02 | Крышка сервисная | N000-006-173 | 606.19 | |
| 12.04 | Корпус правая часть | N000-006-179 | 3 123.88 | |
| 12.05 | Крышка глушителя | N000-006-176 | 3 738.14 | |
| 12.06 | Накладка крышки глушителя | N000-006-177 | 389.98 | |
| 12.07 | Крышка сервисная для обслуживания свечи | N000-006-178 | 355.63 | |
| 12.08 | Корпус левая часть | N000-006-175 | 6 415.46 | |
| 12.11 | Крышка основания | N000-006-182 | - | |
| 12.13 | Демпфер 1525-2 | N000-006-184 | - | |
| 12.14 | Демпфер | N000-006-185 | - | |
| 12.15 | Основание генератора | N000-006-186 | - | |
| 12.17 | Основание резиновое | N000-006-188 | 638.52 | |
| 12.20 | Шайба стопорная d8 | N000-016-609 | - | |

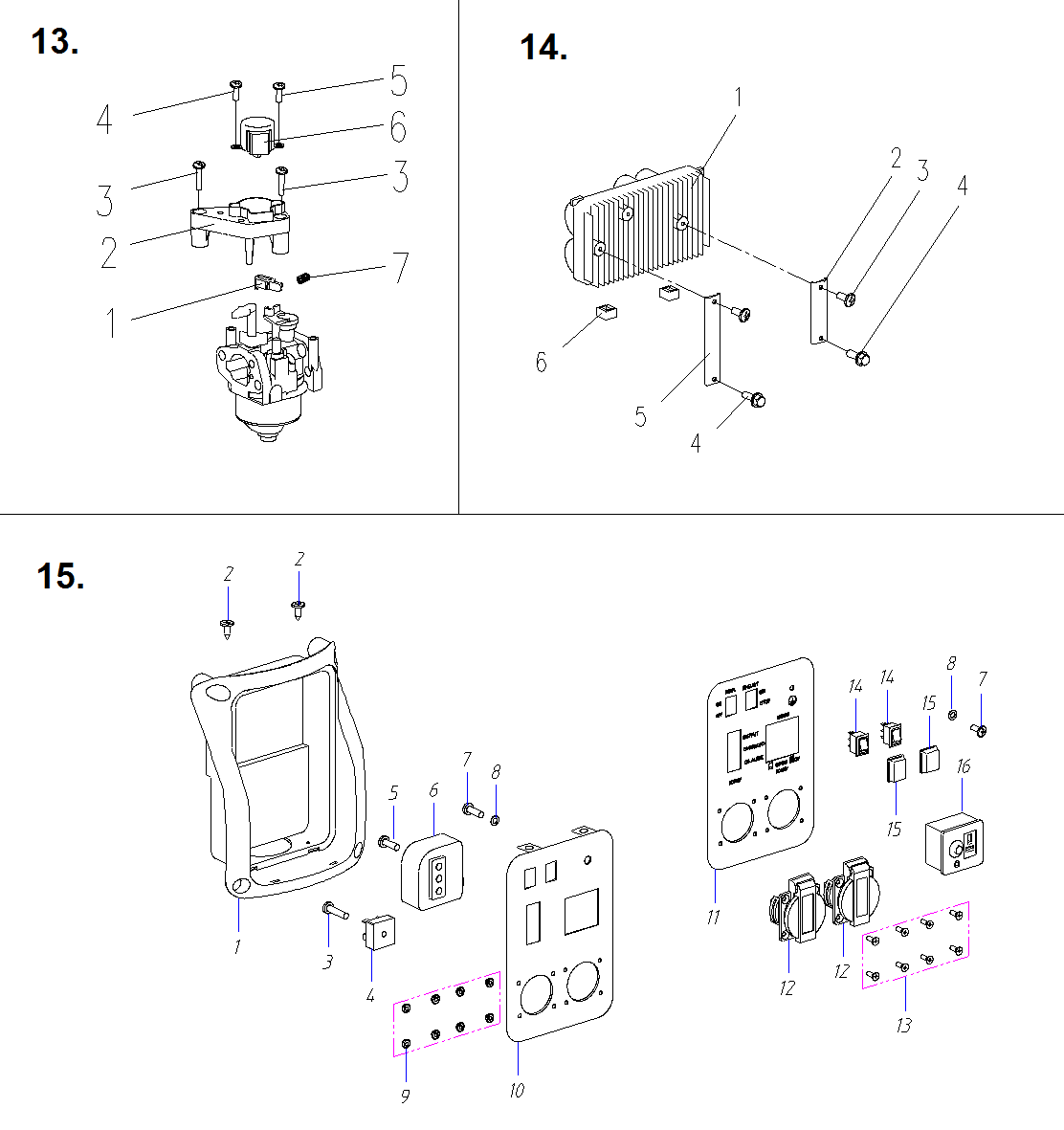

| 13.01 | Грузик регулятора | N000-006-191 | - | |
| 13.02 | Промщит шагового двигателя | N000-006-192 | - | |
| 13.06 | Двигатель шаговый в сборе | V000-000-331 | 892.03 | |
| 13.07 | Пружина регулятора | N000-006-196 | - | |
| 14.01 | Инвертор 3.0KW 230V 50Hz V.1 | V000-000-410 | 41 411.29 | |
| 14.01 | Инвертор 3.0KW 230V 50Hz V.2 | V000-000-531 | 35 414 | |
| 14.02 | Пластина крепления инвертора 1 | N000-006-197 | - | |
| 14.05 | Пластина крепления инвертора 2 | N000-006-202 | - | |
| 14.06 | Уплотнение крепления инвертора | N000-006-203 | - | |
| 15.01 | Корпус панели управления | N000-006-204 | 812.43 | |
| 15.04 | Мост диодный KBPC3502 | V000-000-532 | 509.07 | |
| 15.06 | Регулятор зажигания электронный IC-2500 | V000-000-408 | 1 869.13 | |
| 15.08 | Шайба стопорная d5 | N000-006-210 | - | |
| 15.10 | Панель установочная | N000-006-211 | 476.87 | |
| 15.11 | Наклейка | N000-016-610 | - | |
| 15.12 | Розетка | V000-000-536 | 409.42 | |
| 15.14 | Выключатель | V000-000-391 | 226.65 | |
| 15.15 | Защита выключателя | N000-016-611 | 100 | |
| 15.16 | Розетка T-DC | V000-000-535 | 513.54 | |
| 15.17 | Съемник ротора инверторного генератора ЗИГ | N000-040-898 | 9 092.78 | |
