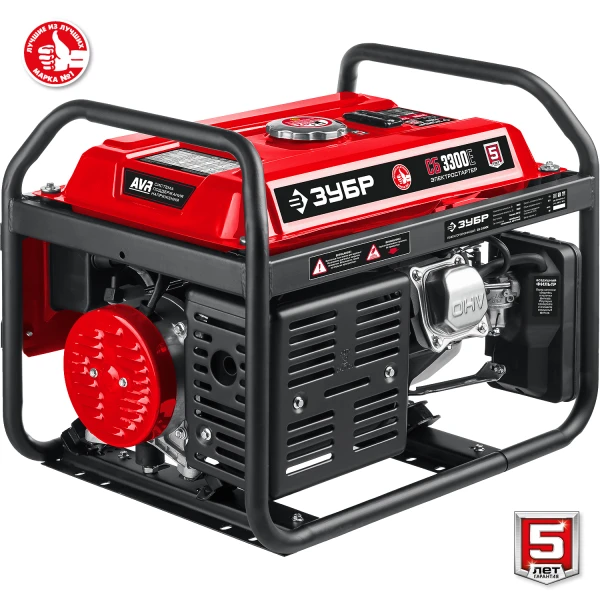

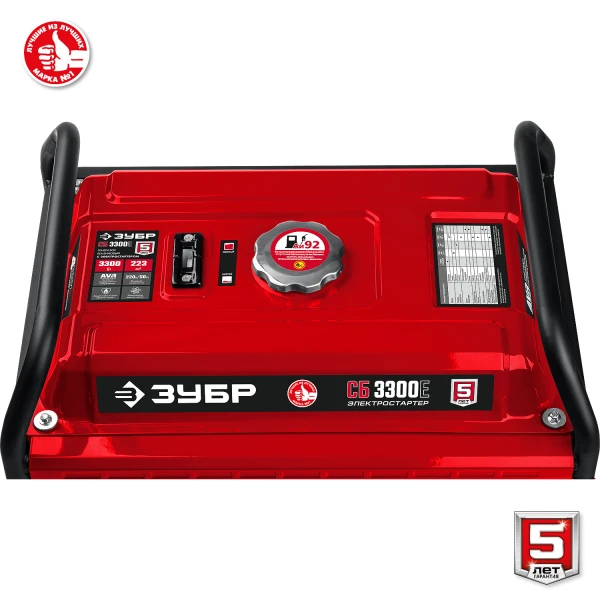

ЗУБР 3300 Вт, бензиновый генератор с электростартером (СБ-3300Е)
Сбалансированный по мощности генератор - может обеспечить практически любой потребитель в загородном доме во время перебоев с электроснабжением или служить дополнительным источником энергии при ограниченной мощности сети. Электрический стартер облегчает запуск, особенно в зимнее время. Высокий ресурс, низкое потребление топлива и повышенная надежность - основные достоинства генераторов ЗУБР. Аккумуляторная батарея не входит в комплект поставки. Емкость батареи не менее 7 А*ч.
Преимущества
- Один из наиболее популярных генераторов для загородного дома. Позволит обеспечить энергией нужных Вам потребителей или переждать отключение электричества
- Двигатели ЗУБР производятся по японским технологиям и аналогичны легендарным двигателям HONDA ресурс всего генератора 1500 часов
- 4-тактный двигатель - простота использования и обслуживания, длительный срок службы, отличные экономические и экологические показатели

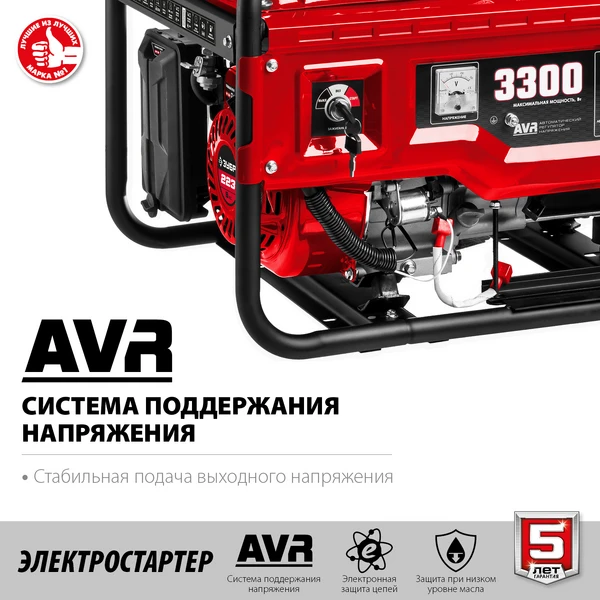

- Система поддержания параметров выходного напряжения (AVR) обеспечивает
- Электрический стартер облегчает запуск генератора в любых условиях
- Раздельные системы питания и смазки избавляют от необходимости приготовления рабочей смеси

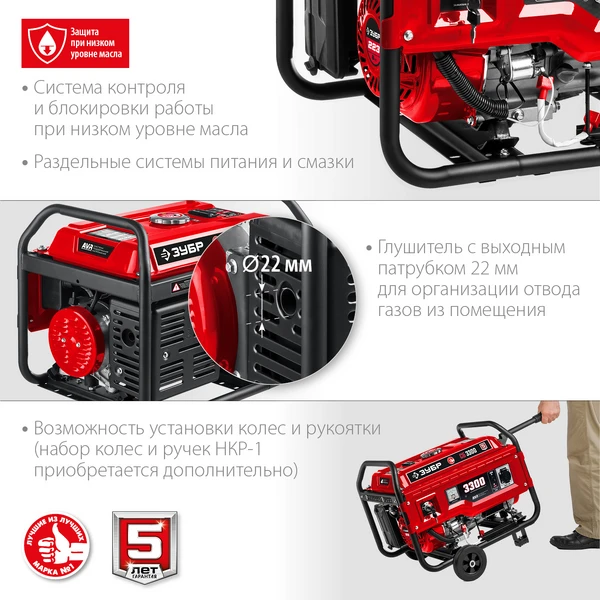

- Система контроля и блокировки работы при отсутствии или пониженном уровне масла

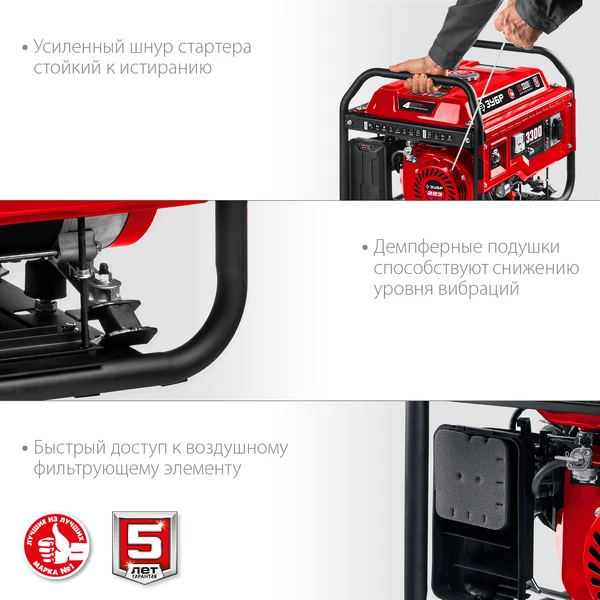

- Автоматические предохранители в каждой цепи защищают изделие и потребителей от перегрузок и коротких замыканий
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | бензиновый 4-тактный, с воздушным охлаждением |

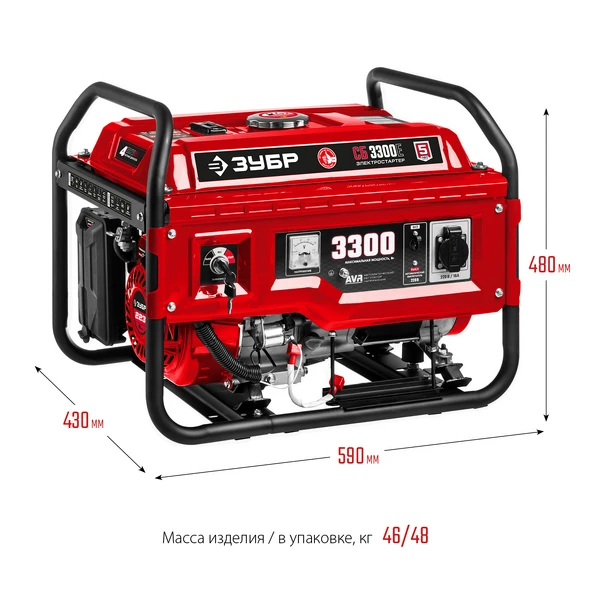

| Габариты, см | 61x48x47 |
| Масса изделия, кг | 46 |
| Масса в упаковке, кг | 48 |
| Гарантия | 60 |
| Частота вращения, об/мин | 3000 |
| Тип генератора | бензиновый, однофазный, синхронный, щеточный |
| Номинальная мощность, Вт | 3000 |
| Макс. мощность, Вт | 3300 |
| Номинальное вырабатываемое напряжение, В | 220 |
| Мощность двигателя, л.с. | 8 |
| Емкость топливного бака, л | 15 |
| Объем заправки масла, л | 0.6 |
| Выход 12В | нет |

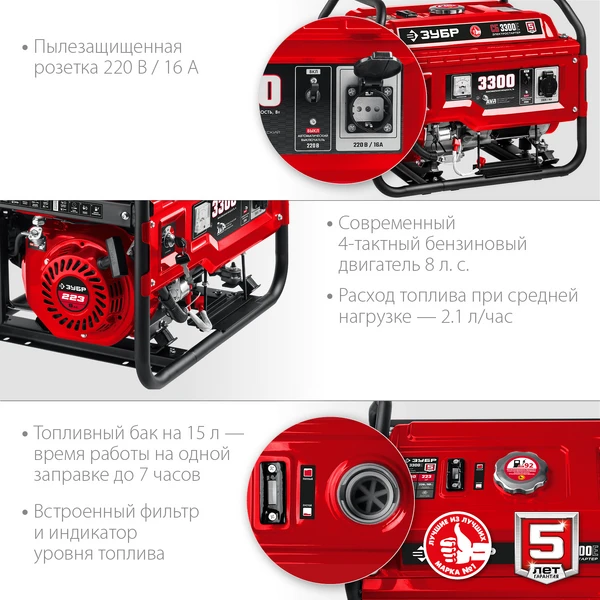

| Сила тока розеток 12/220/380 В, А | -/16/- |
| Стартер | ручной, электрический |
| Вид топлива | бензин АИ-92 |
| Автозапуск | нет |
| Контроль напряжения | AVR |
| Счетчик моточасов | нет |
| Датчик уровня масла | есть |

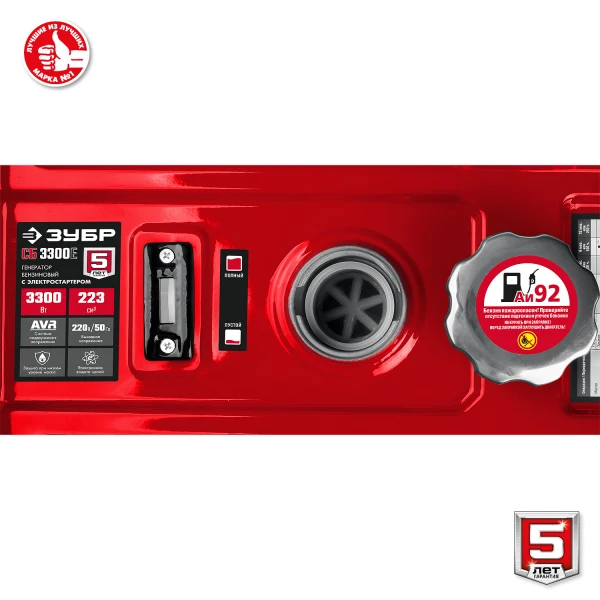

| Индикатор уровня топлива | есть |

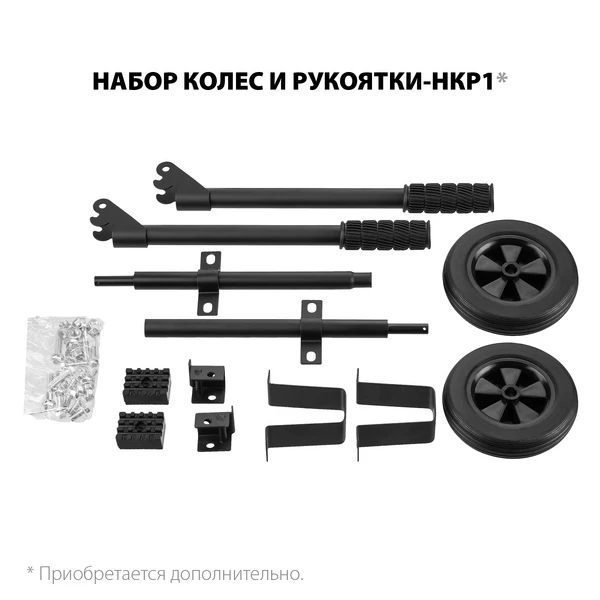

| Колеса и ручки | нет |
| Норма расхода топлива, л/маш.-час | 2.1 |

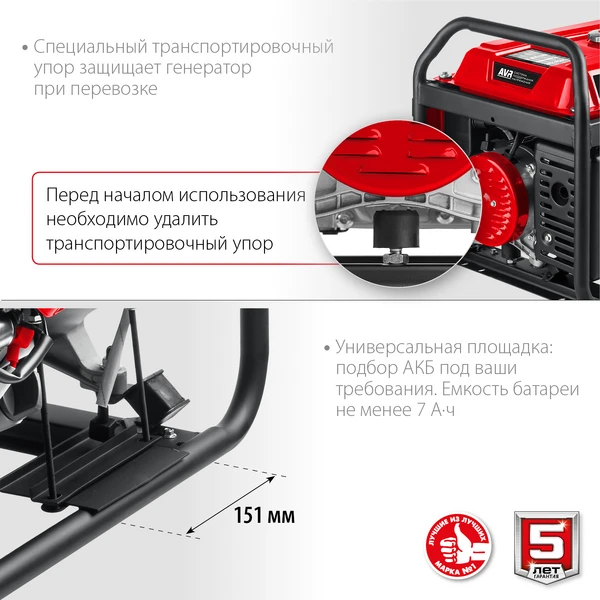

| Размеры посадочного места аккумулятора, мм | 155*90*95 |
| Минимальная емкость аккумулятора, А*ч | 7 |
| Рекомендуемый старотовый ток аккумулятора, А | 50 |
| Разъем для подключения аккумулятора | Болт + гайка М5, прямая полярность |
| Эл. выходы 12В/220В/220В-32А, шт | -/1/- |
| Объем двигателя, см³ | 223 |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 3300 Вт, бензиновый генератор с электростартером (СБ-3300Е)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Стартер ручной в сборе | N000-033-065 | 1 338.84 | |
| 6 | Стакан храповик | N000-033-067 | 167.35 | |
| 7 | Крыльчатка | N000-032-949 | - | |
| 8 | Маховик | N000-032-975 | - | |
| 10 | Зажим | N000-032-895 | - | |
| 11 | Кожух защитный | N000-032-901 | - | |
| 12 | Магнето | N000-032-919 | 714.65 | |
| 14 | Болт слива масла | N000-032-854 | 100 | |
| 15 | Прокладка болта слива масла | N000-033-009 | 100 | |
| 16 | Сальник D41.25xd25x6 | N000-033-060 | 144 | |
| 17 | Блок цилиндра D70 | N000-032-917 | - | |
| 18 | Карбюратор P27-2 | N000-032-907 | 1 875.56 | |
| 21 | Элемент механизма управления дроссельной заслонкой | N000-033-104 | - | |
| 22 | Прокладка | N000-032-857 | 100 | |
| 23 | Крышка воздушного фильтра | N000-032-952-1 | 259.32 | |
| 23-29 | Корпус воздушного фильтра в сборе с фильтрующим элементом | N000-032-952 | 518.65 | |
| 27 | Корпус воздушного фильтра | N000-032-941 | - | |
| 28 | Кронштейн воздушного фильтра | N000-032-946 | - | |
| 29 | Элемент фильтрующий | N000-033-126 | 232.19 | |
| 30 | Шпилька 6x90 | N000-033-115 | - | |
| 31 | Прокладка | N000-032-856 | 104 | |
| 32 | Блок теплоизоляционный | N000-033-077 | - | |
| 33 | Прокладка теплоизолятора | N000-032-851 | 104 | |
| 34 | Головка цилиндра | N000-032-964 | - | |
| 35 | Трубка | N000-033-091 | - | |
| 36 | Крышка головки цилиндра | N000-032-966 | - | |
| 37 | Прокладка бумажная | N000-033-014 | 104 | |
| 39 | Шпилька 8х34 | N000-033-117 | 101.03 | |
| 40 | Прокладка бумажная | N000-033-013 | 189.96 | |
| 41 | Штифт 10x16 | N000-033-121 | - | |
| 42 | Подшипник 6025 | N000-032-986 | - | |
| 43 | Свеча зажигания F7TC | N000-033-063 | 292.49 | |
| 44 | Толкатель | N000-033-079 | - | |
| 45 | Штанга толкателя | N000-033-120 | - | |
| 46 | Пластина ограничительная | N000-032-979 | - | |
| 51 | Палец поршневой D18х54 | N000-032-996 | 100 | |
| 52 | Кольцо стопорное поршневого пальца | N000-033-099 | 100 | |
| 53 | Шатун в сборе | N000-033-111 | 488.49 | |
| 54 | Колпачек регулировочный | N000-032-958 | - | |
| 55 | Седло впускного клапана | N000-033-029 | - | |
| 56 | Седло впускного клапана | N000-033-031 | - | |
| 57 | Пружина клапана | N000-033-022 | - | |
| 58 | Колпачек толкателя | N000-032-968 | - | |
| 59 | Клапан впускной | N000-032-870 | - | |
| 60 | Клапан выпускной | N000-032-876 | - | |
| 61 | Вал распределительный | N000-033-043 | - | |
| 62 | Шпонка сегментная L18xS4xH5.5 | N000-033-119 | 100 | |
| 63 | Вал коленчатый 168F | N000-032-929 | 2 977.69 | |
| 64 | Датчик уровня масла поплавковый | N000-032-886 | 289.48 | |
| 65 | Регулятор скорости | N000-033-044 | - | |
| 66 | Планка натяжения акселератора | N000-032-984 | - | |
| 67 | Пружина растяжения | N000-033-028 | - | |
| 68 | Кронштейн регулятора скорости | N000-032-948 | - | |
| 69 | Болт с квадратной головкой | N000-032-853 | - | |
| 70 | Пружина растяжения | N000-033-025 | - | |
| 71 | Регулятор оборотов центробежный | N000-033-048 | 138.71 | |
| 72 | Элемент механизма управления дроссельной заслонкой | N000-033-105 | - | |
| 73 | Прокладка бумажная | N000-033-012 | 192.99 | |
| 74 | Штифт 8x12 | N000-033-124 | - | |
| 75 | Щуп масляный с прокладкой | N000-032-970 | 100 | |
| 76 | Кронштейн | N000-032-945 | - | |
| 78 | Крышка картера | N000-032-957 | - | |
| 79 | Поршень D70 168F | N000-032-995 | - | |
| 80 | Кольца поршневые комплект D70 168F | N000-032-935 | 434.21 | |
| 81 | Стартер электрический в сборе с реле | V000-002-381 | 4 655.75 | |
| 83 | Катушка зарядная | N000-032-897 | 591.01 | |
| 85 | Кронштейн | N000-032-943 | - | |
| 91 | Крышка двигателя задняя | N000-032-890 | - | |
| 94 | Блок электронной регулировки напряжения (AVR) 2-2.8 кВт | V000-004-476 | 931.75 | |
| 95 | Щетка графитовая 6х33.5х5 | N000-033-092 | 244.25 | |
| 96 | Клеммная колодка | N000-032-922 | - | |
| 100 | Опора двигателя задняя | N000-032-891 | 1 212.37 | |
| 101 | Двигатель в сборе | N000-033-073 | 40 000 | |
| 103 | Бак топливный | N000-033-088 | - | |
| 104 | Крышка топливного бака | N000-032-960 | - | |
| 105 | Фильтр топливного бака | N000-033-101 | - | |
| 107 | Датчик уровня топлива | N000-032-887 | - | |
| 110 | Втулка | N000-032-871 | - | |
| 111 | Втулка резиновая | N000-033-049 | - | |
| 112 | Кран топливный с фильтром резьба М16х1.5/ёлочка D6 | N000-033-090 | 303.09 | |
| 113 | Шланг топливный L200 D8/d4 | N000-033-086 | - | |
| 114 | Зажим пружинный | N000-033-033 | - | |
| 115 | Глушитель | N000-032-879 | - | |
| 118 | Кронштейн монтажный | N000-032-976 | - | |
| 120 | Прокладка | N000-032-859 | 100 | |
| 121 | Амортизатор | N000-032-848 | - | |
| 122 | Амортизатор | N000-032-849 | - | |
| 124 | Рама | N000-033-039 | - | |
| 125 | Поперечина рамы | N000-032-989 | - | |
| 126 | Ножка резиновая | N000-032-978 | - | |
| 127 | Блок резиновый опорный | N000-032-982 | - | |
| 133 | Розетка 220В/16А | N000-032-881 | 404.12 | |
| 134 | Автомат (15А) | N000-032-999 | - | |
| 135 | Контакт заземления | N000-032-937 | - | |
| 136 | Вольтметр 91L4 0-300В 45х45мм | N000-032-865 | 479.45 | |
| 137 | Замок зажигания (4 контакта) 2 ключа | N000-032-873 | 723.69 | |
| 138 | Фиксатор АКБ | N000-033-098 | - | |
| 140 | Провод (плюс) | N000-033-007 | - | |
| 141 | Провод (минус) | N000-033-006 | - | |
