Инструмент [CM-160]

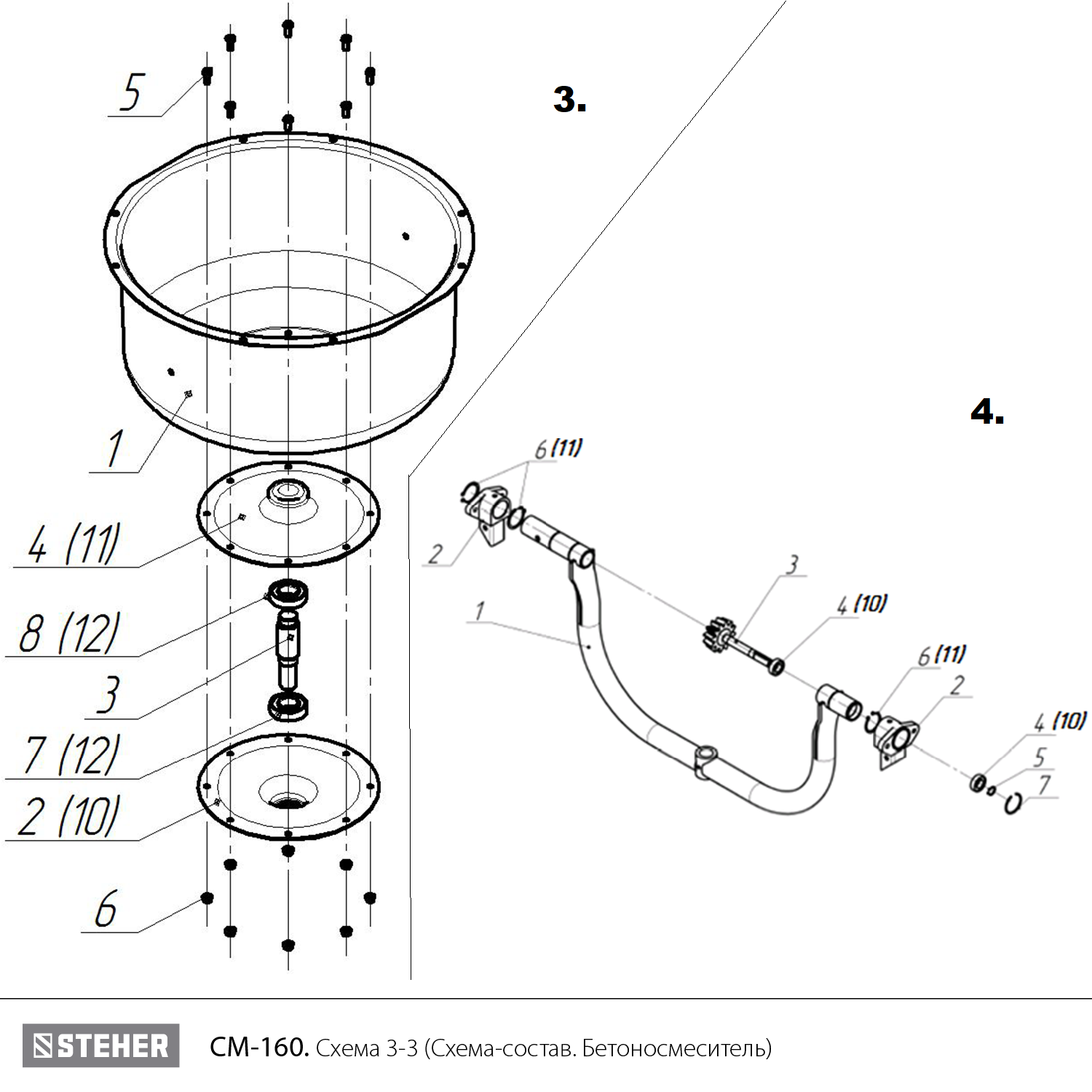

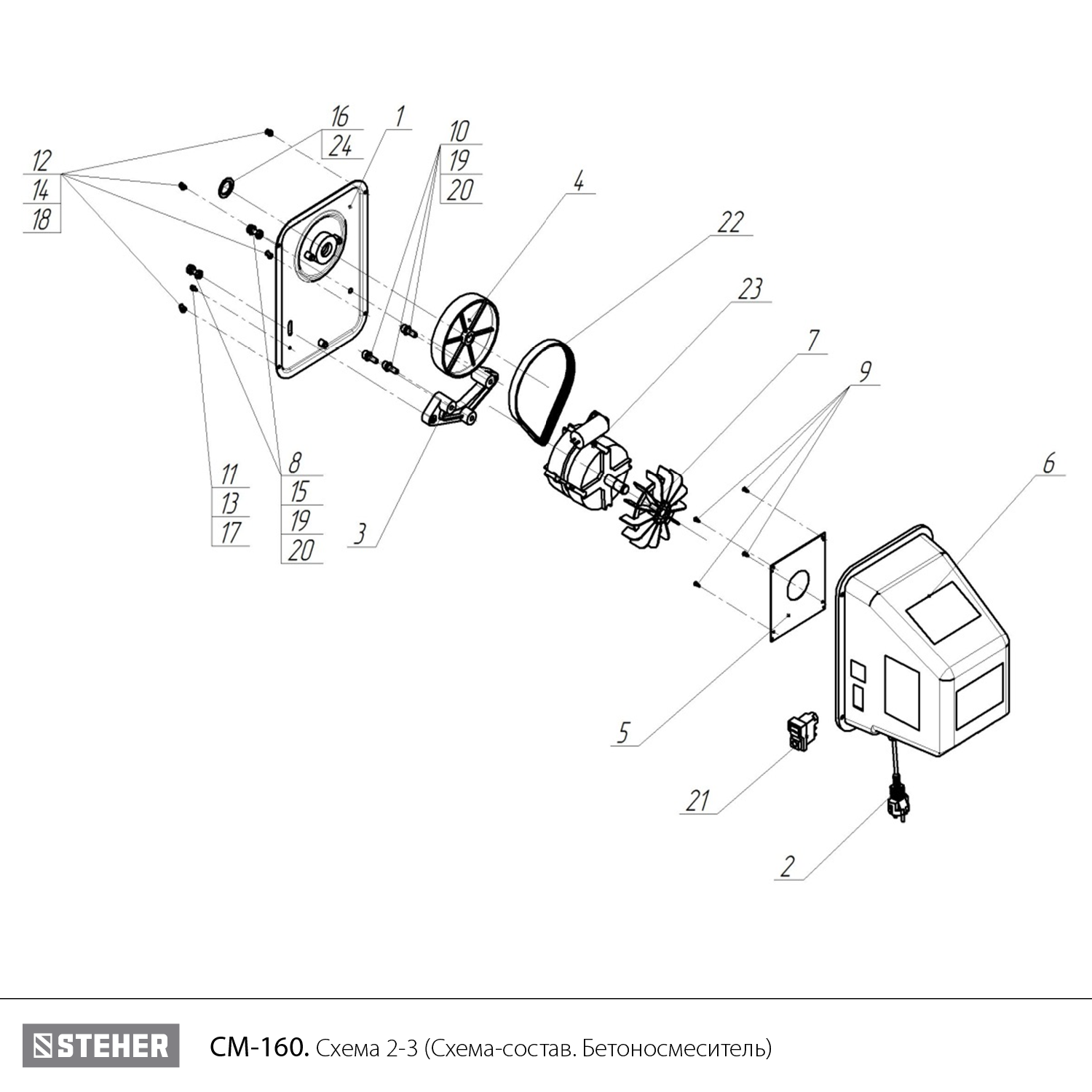

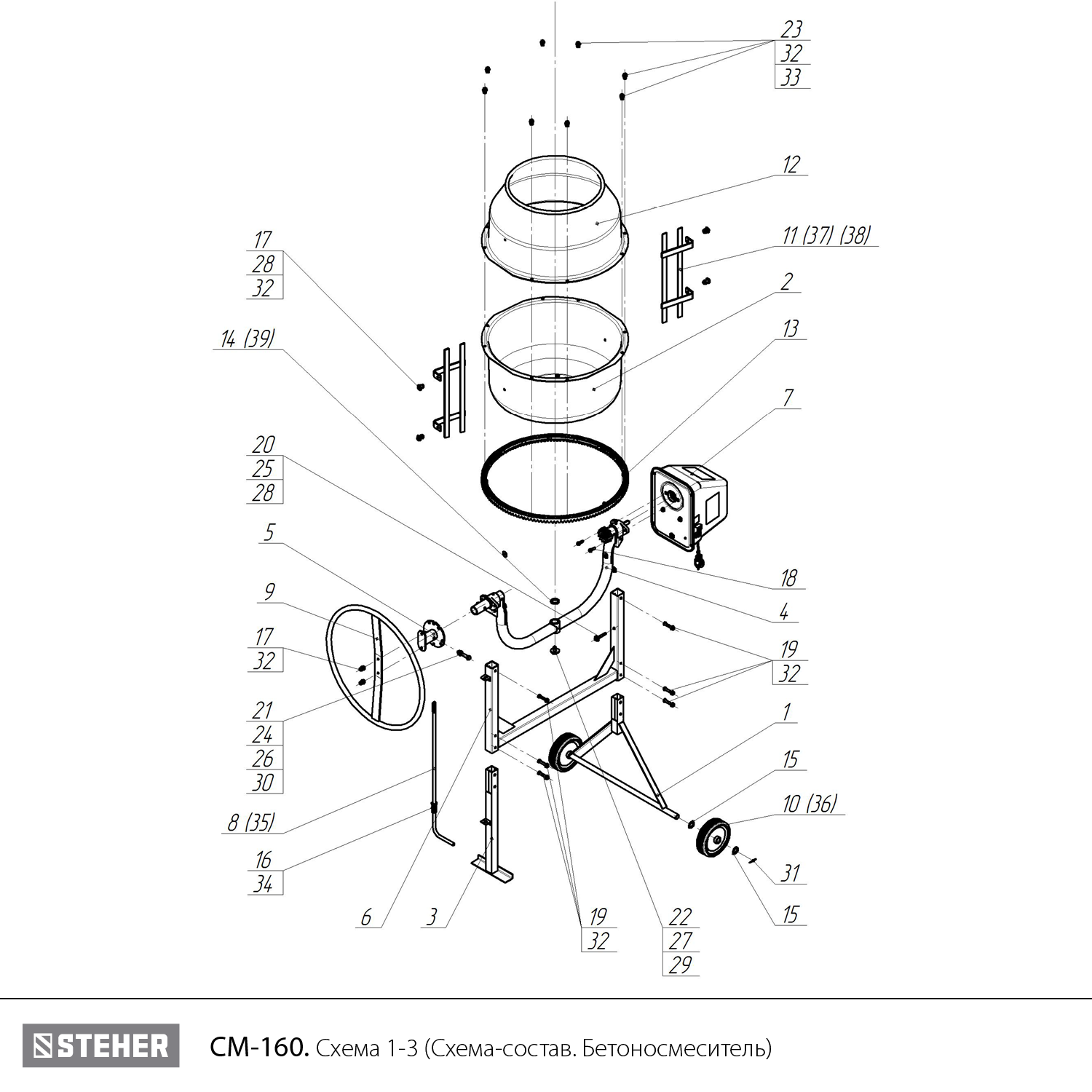

Схема сборки и запчасти Инструмент [CM-160]

№	Наименование	Артикул	Цена
1.01	Основание заднее (N000-022-685-4)	N000-022-685-4	1 189.32
1.02	Емкость нижняя в сборе бетоносмесителя Б120. Б140 (N000-022-690)	N000-022-690	-
1.03	Основание переднее Б180 (N000-022-766-2)	N000-022-766-2	761.94
1.04	Скобка бетоносмесителя в сборе Б120Ч.06.000 (N000-022-681)	N000-022-681	4 204.44
1.05	Диск фиксатора в сборе (N000-022-699-2)	N000-022-699-2	732.36
1.06	Рама монтажная для Б160 (N000-022-677-3)	N000-022-677-3	2 413.32
1.07	Привод в сборе для Б180 (N000-022-767-3)	N000-022-767-3	-
1.08	Фиксатор в сборе (N000-022-754)	N000-022-754	622.2
1.09	Колесо поворотное (N000-022-683-2)	N000-022-683-2	-
1.10	Колесо опорное D200 (N000-022-684-2)	N000-022-684-2	337.62
1.11	Лопасть бетоносмесителя Б120 (N000-022-687)	N000-022-687	487.56
1.13	Сектор венца (1/4 армированный полиамид) (N000-022-621)	N000-022-621	214.2
1.13	Сектор венца (комплект 4 шт.) полиамид (N000-022-621-C)	N000-022-621-C	1 617.72
1.14	Шайба регулировочная D26.5 (N000-022-700)	N000-022-700	-
1.16	Пружина (N000-022-772)	N000-022-772	216.24
1.17	Болт M8х6 (N000-022-705)	N000-022-705	102
1.18	Болт M8х6 (N000-022-706)	N000-022-706	-
1.19	Болт M8х50 (UM03-000-027)	UM03-000-027	-
1.20	Болт M8х6 (N000-022-707)	N000-022-707	-
1.22	Болт M12х6 (N000-022-710)	N000-022-710	-
1.23	Болт M8х6 (N000-022-750)	N000-022-750	-
1.24	Гайка M10 (N000-022-714)	N000-022-714	-
1.25	Шайба D8 пружинная (N000-023-293)	N000-023-293	-
1.26	Шайба пружинная D10 (N000-027-604)	N000-027-604	-
1.27	Шайба D12 V1 (N000-022-716)	N000-022-716	-
1.28	Шайба D8 (N000-013-701)	N000-013-701	-
1.29	Шайба C12.02.Cm3.016 ГОСТ 6958-78 (N000-022-717)	N000-022-717	102
1.32	Гайка M8 (N000-022-819)	N000-022-819	-
2.01	Стенка привода в сборе (N000-027-727-4)	N000-027-727-4	799.68
2.02	Шнур питания армированый (N000-022-730)	N000-022-730	-
2.03	Кронштейн (N000-030-968)	N000-030-968	514.08
2.04	Шкив ведомый D144 Б120К.14.00.006 (N000-022-726-3)	N000-022-726-3	330.48
2.05	Лист (N000-027-728)	N000-027-728	-
2.06	Кожух (N000-027-729)	N000-027-729	902.7
2.07	Крыльчатка d14.2хD140 (N000-022-732-3)	N000-022-732-3	195.84
2.10	Винт M8x25 (N000-027-572)	N000-027-572	-
2.11	Винт M4х12 (N000-023-855)	N000-023-855	-
2.12	Винт M5x12 (N000-025-203)	N000-025-203	-
2.13	Гайка 2M4-6H.4.016 ГОСТ 5915-70 (N000-022-808)	N000-022-808	-
2.14	Гайка M5 (N000-018-724)	N000-018-724	-
2.16	Кольцо стопорное (N000-027-733)	N000-027-733	-
2.17	Шайба пружинная D4 (N000-026-846)	N000-026-846	-
2.18	Шайба пружинная D5 (N000-022-557)	N000-022-557	-
2.21	Выключатель электромагнитный DKLD DZ-04 2В 220В 16А (V000-003-318-2)	V000-003-318-2	1 615.68
2.22	Ремень поликлиновой 210J 7ручьев. H=16.38 L=533 181.16.001 (N000-022-725-3)	N000-022-725-3	1 470.84
2.23	Двигатель АД AR-3 550Вт (310 06 001) (V000-001-021-2)	V000-001-021-2	8 244.12
3.02	Фланец нижний Б120.00.014 (N000-022-745)	N000-022-745	-
3.04	Фланец верхний Б130М.00.013 (N000-022-748)	N000-022-748	997.56
3.06	Гайка M8 (N000-022-751)	N000-022-751	-
3.07	Подшипник шариковый 80206-2Z (62х30х16) n/n (N000-022-752)	N000-022-752	1 046.52
3.08	Подшипник шариковый 6206-2RS (62х30х16) n/n (N000-022-753)	N000-022-753	672.18
3.09	Шайба-гровер D8 (N000-017-068)	N000-017-068	-
4.02	Кронштейн (N000-022-757)	N000-022-757	455.94
4.04	Подшипник 6002 2Z (N000-022-760)	N000-022-760	207.06
4.05	Кольцо A15.65Г ГОСТ 13942-86 (N000-022-761)	N000-022-761	-
4.06	Кольцо запорное A38.65Г ГОСТ 13942-86 (N000-022-763)	N000-022-763	-
