Инструмент [DL-16 A5]

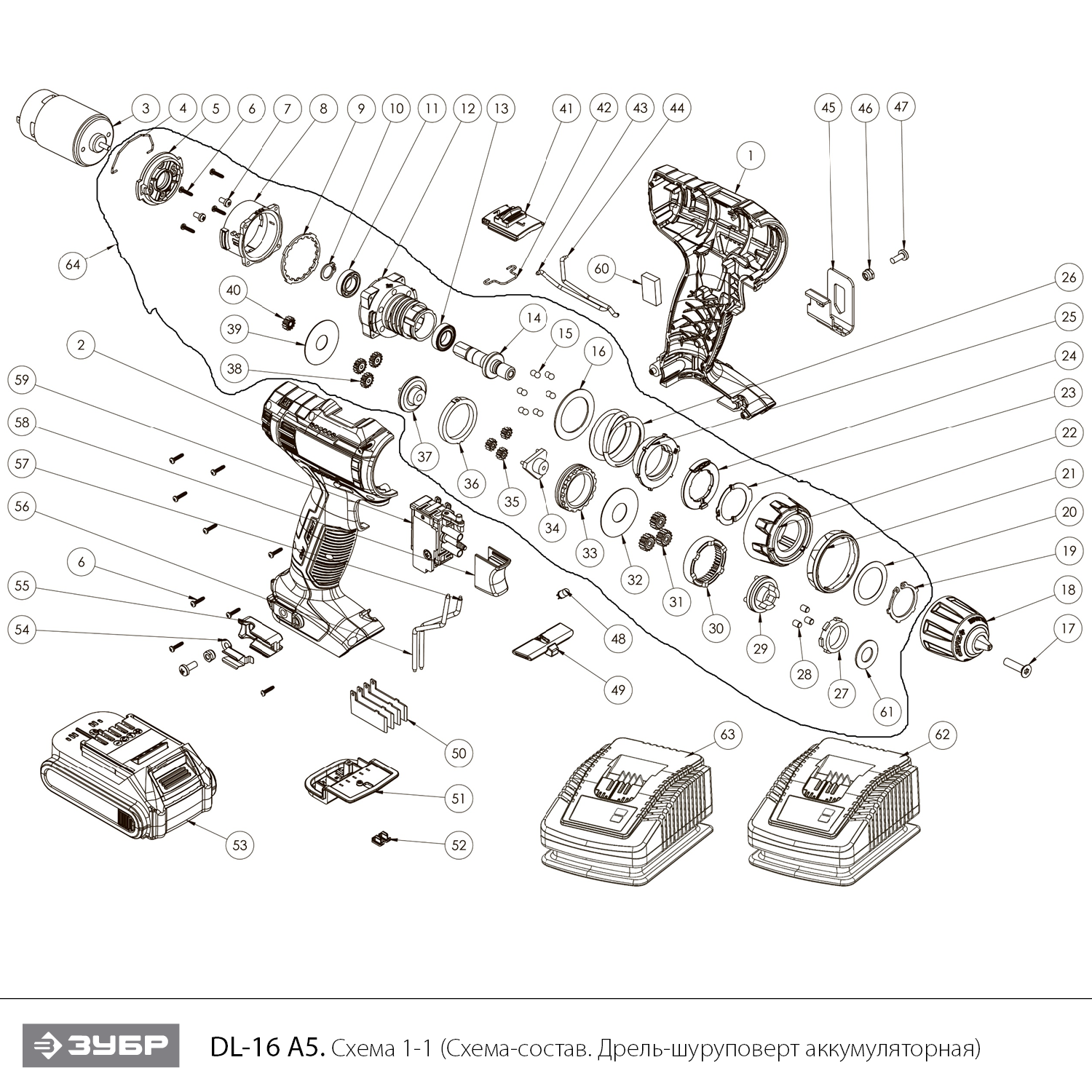

Схема сборки и запчасти Инструмент [DL-16 A5]

№	Наименование	Артикул	Цена
1	Корпус левая часть (N000-029-056)	N000-029-056	412.2
2	Корпус правая часть (N000-029-057)	N000-029-057	412.2
3	Двигатель RS 550VC 8022 DC 16V с шестерней Z13 в сборе ss (V000-002-351)	V000-002-351	1 270.04
4	Рычаг переключателя скоростей (N000-026-944)	N000-026-944	103.05
5	Корпус редуктора нижняя часть (N000-025-715)	N000-025-715	206.04
6	Саморез ST2.2x10 (N000-025-716)	N000-025-716	-
7	Винт M3x6 (N000-025-717)	N000-025-717	-
8	Корпус редуктора средняя часть (N000-025-718)	N000-025-718	206.1
9	Шайба селектора (N000-025-719)	N000-025-719	126.11
10	Кольцо стопорное разжимное D9 #F (N000-025-720)	N000-025-720	-
11	Подшипник 61800 (N000-025-721)	N000-025-721	-
12	Корпус редуктора верхняя часть (N000-025-722)	N000-025-722	342.28
13	Подшипник 61800-2RS (N000-025-723)	N000-025-723	-
14	Шпиндель (N000-025-724)	N000-025-724	270.21
15	Шарик стальной 4мм (N000-025-725)	N000-025-725	-
16	Шайба прижимная (N000-025-726)	N000-025-726	-
17	Винт M5x20 (левая резьба) (N000-026-919)	N000-026-919	112.2
18	Патрон быстрозажимной пластиковый 0.8-10 мм, 3/8" (N000-026-920)	N000-026-920	714
19	Кольцо стопорное D23 (N000-026-921)	N000-026-921	-
20	Шайба (N000-026-922)	N000-026-922	-
21	Муфта регулятора момента передняя часть (N000-026-923)	N000-026-923	-
22	Муфта регулятора момента задняя часть (N000-026-924)	N000-026-924	-
23	Шайба пружинная (N000-025-732)	N000-025-732	-
24	Шайба (N000-025-733)	N000-025-733	-
25	Кольцо резьбовое (N000-025-734)	N000-025-734	-
26	Пружина D16.5xd3.5 (N000-029-053)	N000-029-053	-
27	Фланец редуктора (N000-025-736)	N000-025-736	221.6
28	Ролик D4x5.5 (N000-025-737)	N000-025-737	206.1
29	Водило 3 ступени (N000-025-738)	N000-025-738	-
30	Эпицикл 3 ступени (N000-025-739)	N000-025-739	102
31	Шестерня 3 ступени (N000-025-740)	N000-025-740	102
32	Шайба (N000-025-741)	N000-025-741	-
33	Эпицикл 2 ступени (N000-025-742)	N000-025-742	206.1
34	Водило 2 ступени (N000-025-743)	N000-025-743	-
35	Шестерня 2 ступени (N000-025-744)	N000-025-744	102
36	Эпицикл 1 ступени (N000-025-745)	N000-025-745	102
37	Водило 1 ступени (N000-025-746)	N000-025-746	146.61
38	Шестерня 1 ступени (N000-025-747)	N000-025-747	102
39	Шайба (N000-025-748)	N000-025-748	-
40	Шестерня двигателя Z12 D8.9хd3.2х5.0 (N000-025-749)	N000-025-749	206.1
41	Переключатель скоростей (N000-025-757)	N000-025-757	204
42	Пружина переключателя скоростей (N000-025-754)	N000-025-754	204
45	Клипса (N000-026-951)	N000-026-951	-
46	Гайка M4 (N000-026-952)	N000-026-952	-
47	Винт M4x10 (N000-026-953)	N000-026-953	-
48	Светодиод ARL2-5213UWC-23cd (N000-018-828)	N000-018-828	102
49	Переключатель направления вращения (N000-026-954)	N000-026-954	1 564.59
50	Контакты (N000-026-955)	N000-026-955	-
51	Вилка контактная АКБ системы 20V MAX Lithium PRO (N000-026-956)	N000-026-956	-
52	Клипса (N000-026-957)	N000-026-957	-
53	S-14 T7 Аккумуляторная батарея 14.4 В, Li-Ion PRO, 1.5 Ач, ЗУБР Профессионал (S-14 T7)	S-14 T7	6 574.69
53	Аккумуляторная батарея S-14 T7 Li-Ion 14.4 В 1.5 Ач (N000-035-266)	N000-035-266	3 503.75
53.1	Плата электронная BMS контроллерa АКБ S-14 T7 (V000-004-374)	V000-004-374	-
54	Держатель бит металлический (N000-026-958)	N000-026-958	-
55	Держатель бит (N000-026-959)	N000-026-959	-
58	Кнопка выключателя (N000-026-960)	N000-026-960	-
59	Выключатель VS80В 24V DC 25A 5E4 (V000-002-680)	V000-002-680	1 609.79
60	Проставка (N000-026-961)	N000-026-961	-
61	Шайба (N000-026-929)	N000-026-929	-
62	Устройство быстрозарядное 14.4-18V (6А) тип "T7" (V000-006-077)	V000-006-077	4 323.55
64	Редуктор в сборе (N000-026-930)	N000-026-930	2 684.2
65	Корпус в сборе (N000-026-943)	N000-026-943	787.51
