Инструмент [DL-20 A5]

Инструмент [DL-20 A5]
✅ В наличии
Цена:
по запросу
Авторизуйтесь и получите скидку 5% на этот товар!
Количество:
шт.
Запчасти к DL-20 A5
Артикул: DL-20 A5
Производитель: нет информации
Самовывоз
бесплатно
В пункте выдачи до ПВЗ
от 300 ₽
Доставка до строительного объекта Москва и Московская область
1–2 дня
✅ Гарантия производителя
Возврат 14 дней

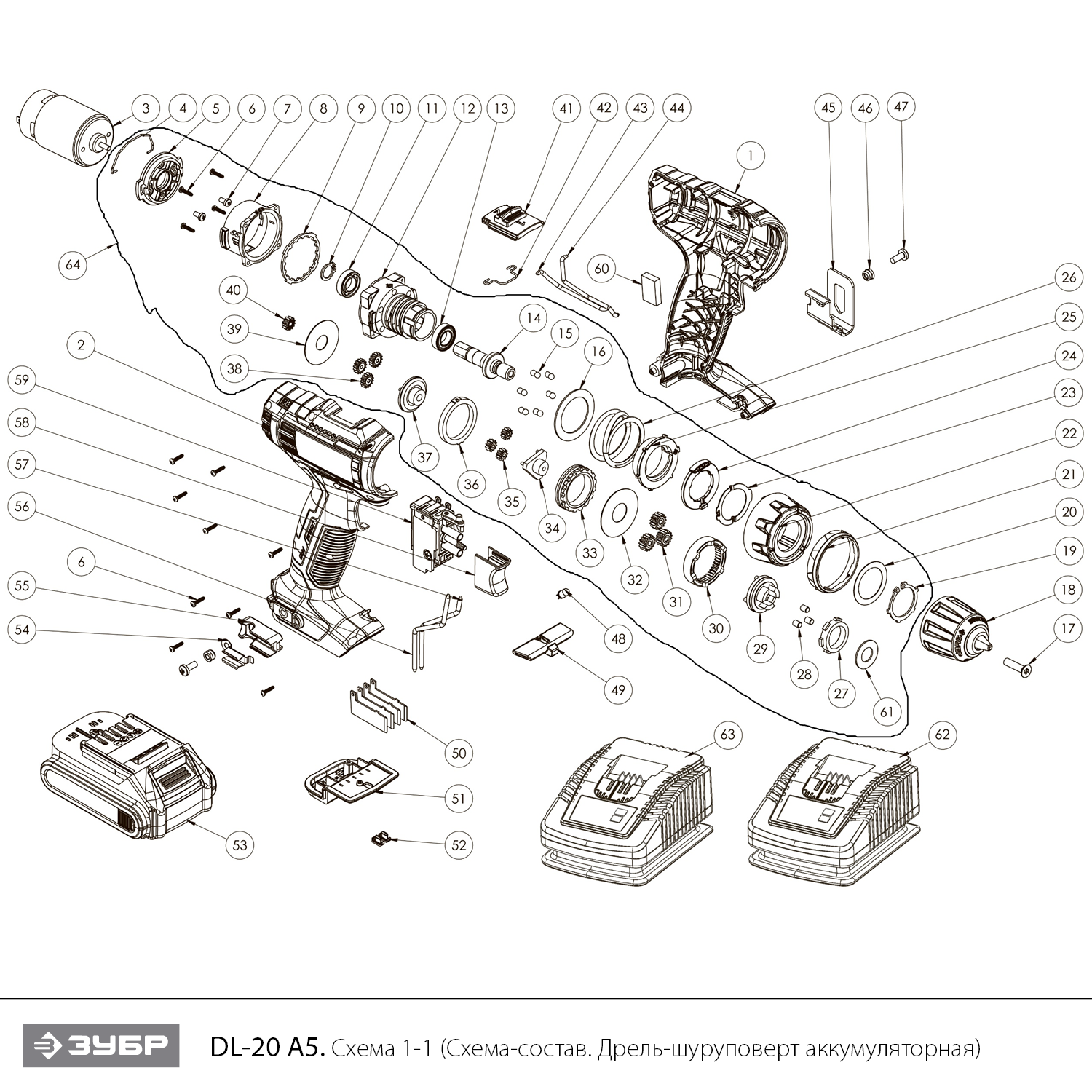

Схема сборки и запчасти Инструмент [DL-20 A5]

№ Наименование Артикул Цена
1 Корпус левая часть (N000-029-056) N000-029-056 412.2
2 Корпус правая часть (N000-029-057) N000-029-057 412.2
3 Двигатель RS-550VC 6531 DC 20V (MABUCHI) с шестерней Z13 в сборе ss (V000-002-352) V000-002-352 2 061.03
4 Рычаг переключателя скоростей (N000-026-944) N000-026-944 103.05
5 Корпус редуктора нижняя часть (N000-025-715) N000-025-715 206.04
6 Саморез ST2.2x10 (N000-025-716) N000-025-716 -
7 Винт M3x6 (N000-025-717) N000-025-717 -
8 Корпус редуктора средняя часть (N000-025-718) N000-025-718 206.1
9 Шайба селектора (N000-025-719) N000-025-719 126.11
10 Кольцо стопорное разжимное D9 #F (UM06-001-003) UM06-001-003 103.05
11 Подшипник 61800 (N000-025-721) N000-025-721 -
12 Корпус редуктора верхняя часть (N000-025-722) N000-025-722 342.28
13 Подшипник 61800-2RS (N000-025-723) N000-025-723 -
14 Шпиндель (N000-025-724) N000-025-724 270.21
15 Шарик стальной D4 (U261-960-011) U261-960-011 104.04
16 Шайба прижимная (N000-025-726) N000-025-726 -
17 Винт M5x20 (левая резьба) (N000-026-919) N000-026-919 112.2
18 Патрон быстрозажимной пластиковый 0.8-10 мм, 3/8" (N000-026-920) N000-026-920 714
19 Кольцо стопорное D23 (N000-026-921) N000-026-921 -
20 Шайба (N000-026-922) N000-026-922 -
21 Муфта регулятора момента передняя часть (N000-026-923) N000-026-923 -
22 Муфта регулятора момента задняя часть (N000-026-924) N000-026-924 -
23 Шайба пружинная (N000-025-732) N000-025-732 -
24 Шайба (N000-025-733) N000-025-733 -
25 Кольцо резьбовое (N000-025-734) N000-025-734 -
26 Пружина D16.5xd3.5 (N000-029-053) N000-029-053 -
27 Фланец редуктора (N000-025-736) N000-025-736 221.6
28 Ролик D4x5.5 (N000-025-737) N000-025-737 206.1
29 Водило 3 ступени (N000-025-738) N000-025-738 -
30 Эпицикл 3 ступени (N000-025-739) N000-025-739 102
31 Шестерня 3 ступени (N000-025-740) N000-025-740 102
32 Шайба (N000-025-741) N000-025-741 -
33 Эпицикл 2 ступени (N000-025-742) N000-025-742 206.1
34 Водило 2 ступени (N000-025-743) N000-025-743 -
35 Шестерня 2 ступени (N000-025-744) N000-025-744 102
36 Эпицикл 1 ступени (N000-025-745) N000-025-745 102
37 Водило 1 ступени (N000-025-746) N000-025-746 146.61
38 Шестерня 1 ступени (N000-025-747) N000-025-747 102
39 Шайба (N000-025-748) N000-025-748 -
40 Шестерня двигателя Z12 D8.9хd3.2х5.0 (N000-025-749) N000-025-749 206.1
41 Переключатель скоростей (N000-025-757) N000-025-757 204
42 Пружина переключателя скоростей (N000-025-754) N000-025-754 204
45 Клипса (N000-026-951) N000-026-951 -
46 Гайка M4 (N000-026-952) N000-026-952 -
47 Винт M4x10 (N000-026-953) N000-026-953 -
48 Светодиод ARL2-5213UWC-23cd (N000-018-828) N000-018-828 102
49 Переключатель направления вращения (N000-026-954) N000-026-954 1 564.59
50 Контакты (N000-026-955) N000-026-955 -
51 Вилка контактная АКБ системы 20V MAX Lithium PRO (N000-026-956) N000-026-956 -
52 Клипса (N000-026-957) N000-026-957 -
53 S-18 T7 Аккумуляторная батарея 18 В, Li-Ion PRO, 1.5 Ач, ЗУБР Профессионал (S-18 T7) S-18 T7 7 440.32
54 Держатель бит металлический (N000-026-958) N000-026-958 -
55 Держатель бит (N000-026-959) N000-026-959 -
58 Кнопка выключателя (N000-026-960) N000-026-960 -
59 Выключатель VS80В 24V DC 25A 5E4 (V000-002-680) V000-002-680 1 609.79
60 Проставка (N000-026-961) N000-026-961 -
61 Шайба (N000-026-929) N000-026-929 -
62 Устройство быстрозарядное 14.4-18V (6А) тип "T7" (V000-006-077) V000-006-077 4 323.55
63 Устройство быстрозарядное 14.4-18V (4А) "AERO" тип "T7" (V000-006-089) V000-006-089 4 896.74
64 Редуктор в сборе (N000-026-930) N000-026-930 2 684.2
65 Корпус в сборе (N000-026-943) N000-026-943 787.51
