Инструмент [DS-750]

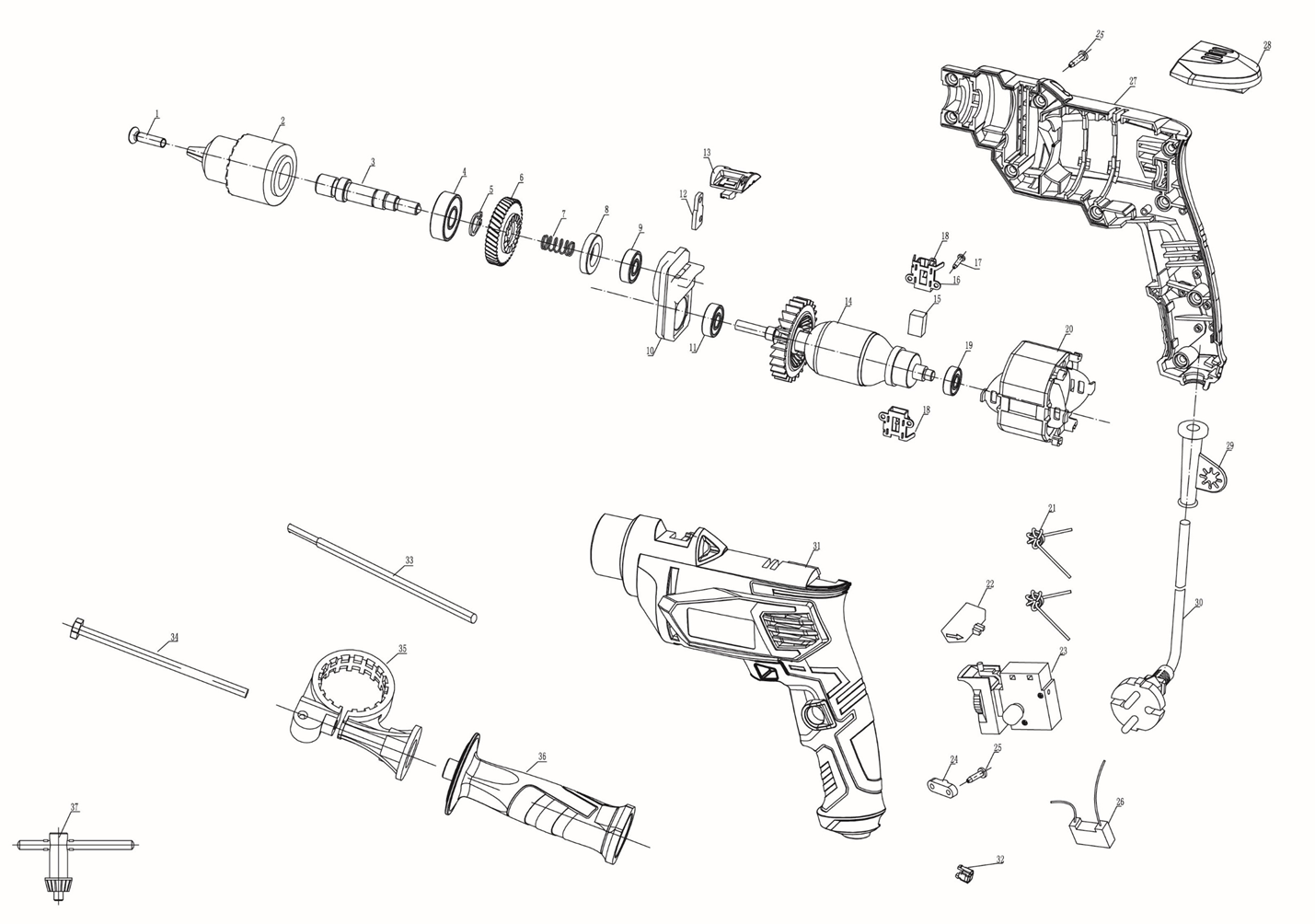

Схема сборки и запчасти Инструмент [DS-750]

№	Наименование	Артикул	Цена
1	Винт M5х22 (Левая резьба) (N000-018-305)	N000-018-305	104.04
2	Патрон 1.5-13 мм (N000-036-404)	N000-036-404	-
3	Шпиндель (N000-036-384)	N000-036-384	-
4	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
6	Шестерня Z48 (N000-036-385)	N000-036-385	-
7	Пружина D9.8х12 (N000-036-386)	N000-036-386	-
8	Шестерня ударная Z16 (N000-036-387)	N000-036-387	-
9	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
10	Промщит (N000-036-388)	N000-036-388	-
11	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
12	Пластина (N000-036-389)	N000-036-389	-
13	Переключатель режимов (N000-036-390)	N000-036-390	-
14	Ротор КД (N000-036-391)	N000-036-391	-
15	Щетка графитовая (пара) 5х10х16 (N000-036-392)	N000-036-392	-
16	Щеткодержатель (пара) (N000-036-393)	N000-036-393	-
18	Пружина (N000-036-394)	N000-036-394	-
19	Подшипник шариковый 626 (19х6х6) (U009-626-RS0)	U009-626-RS0	103.05
20	Статор КД (N000-036-395)	N000-036-395	-
22	Переключатель реверса (N000-036-396)	N000-036-396	-
23	Выключатель FA2-6/1BEK 6(6)A 250V 5E4 (V000-003-477)	V000-003-477	-
26	Конденсатор 0.33uF 250V (V000-000-742)	V000-000-742	-
27	Корпус правая часть (N000-036-397)	N000-036-397	-
28	Крышка (N000-036-398)	N000-036-398	-
30	Шнур сетевой H05VV-F PVC 2x0.75 2m (V000-006-351)	V000-006-351	-
31	Корпус левая часть (N000-036-399)	N000-036-399	-
32	Крышка (N000-036-400)	N000-036-400	-
33	Глубиномер (N000-036-401)	N000-036-401	-
35	Крепление дополнительной рукоятки (N000-036-402)	N000-036-402	-
36	Рукоятка дополнительная (N000-036-403)	N000-036-403	-

Инструмент [DS-750]

Схема сборки и запчасти Инструмент [DS-750]
