Инструмент [GBCP-53-22]

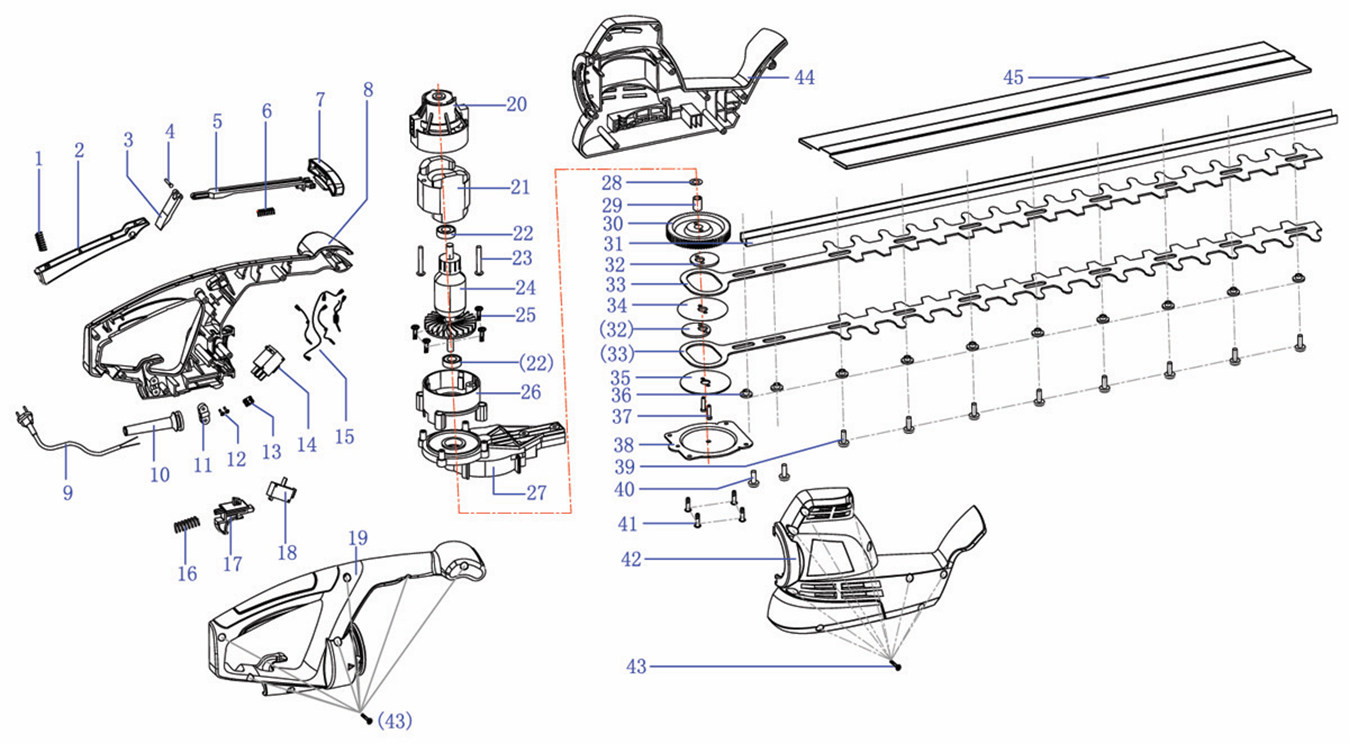

Схема сборки и запчасти Инструмент [GBCP-53-22]

№	Наименование	Артикул	Цена
1	Пружина выключателя (N000-013-333)	N000-013-333	-
2	Кнопка выключателя (N000-013-334)	N000-013-334	-
3	Кнопка блокировки включения (N000-013-335)	N000-013-335	-
4	Штифт соединительный (N000-013-336)	N000-013-336	-
5	Кронштейн выключателя (N000-013-337)	N000-013-337	-
6	Пружина выключателя (N000-013-338)	N000-013-338	-
7	Кнопка аварийная (N000-013-339)	N000-013-339	-
8	Рукоятка левая часть (N000-013-340)	N000-013-340	-
9	Шнур сетевой 2х0,75мм 2м #F (U099-004-015)	U099-004-015	206.1
10	Воротник шнура (U098-001-001)	U098-001-001	103.05
11	Прижим шнура (U406-520-010)	U406-520-010	-
12	Саморез 4х14 PH2 (UM02-000-119)	UM02-000-119	-
13	Клеммник (U103-600-040)	U103-600-040	103.05
15	Провод внутренний (N000-013-345)	N000-013-345	-
16	Пружина регулировки кнопки (N000-013-346)	N000-013-346	-
17	Кнопка настройки оборотов (N000-013-347)	N000-013-347	-
19	Рукоятка правая часть (N000-013-348)	N000-013-348	-
20	Крышка двигателя задняя (N000-013-349)	N000-013-349	-
21	Статор (N000-013-350)	N000-013-350	3 091.55
22	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
23	Винт M4x62 РН2 #F (UM01-000-030)	UM01-000-030	-
24	Ротор (N000-013-355)	N000-013-355	1 242.21
25	Винт M4x18 PH2 #F (UM01-000-071)	UM01-000-071	103.05
26	Крышка двигателя передняя (N000-013-357)	N000-013-357	-
27	Корпус редуктора (N000-013-358)	N000-013-358	-
28	Прокладка плоская D15xd8.5x0.3 mm, 65Mn (N000-013-360)	N000-013-360	-
29	Крышка медная (N000-013-361)	N000-013-361	-
30	Шестерня ведомая Z72 (N000-013-362)	N000-013-362	-
31	Прижим ножа (N000-013-363)	N000-013-363	-
32	Направляющая (N000-013-364)	N000-013-364	-
33	Нож (N000-013-365)	N000-013-365	3 602.96
34	Проставка промежуточная (N000-013-366)	N000-013-366	-
35	Проставка нижняя (N000-013-367)	N000-013-367	-
36	Диск (N000-013-368)	N000-013-368	-
37	Заклепка (N000-013-369)	N000-013-369	-
38	Основание (N000-013-370)	N000-013-370	-
39	Винт M5x15 (N000-013-371)	N000-013-371	-
40	Болт M5х33 (UM03-000-029)	UM03-000-029	-
41	Винт M4x14 РН2 (UM01-000-018)	UM01-000-018	103.05
42	Корпус правая часть (N000-013-374)	N000-013-374	-
43	Саморез 4x17 РН2 (UM02-000-026)	UM02-000-026	103.05
44	Корпус левая часть (N000-013-376)	N000-013-376	-
45	Ось главная (N000-013-359)	N000-013-359	-
45	Чехол ножа (N000-013-377)	N000-013-377	-
46	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
47	Гайка M4 (UM05-000-002)	UM05-000-002	103.05

Инструмент [GBCP-53-22]

Схема сборки и запчасти Инструмент [GBCP-53-22]
