Инструмент [GS-8000E]

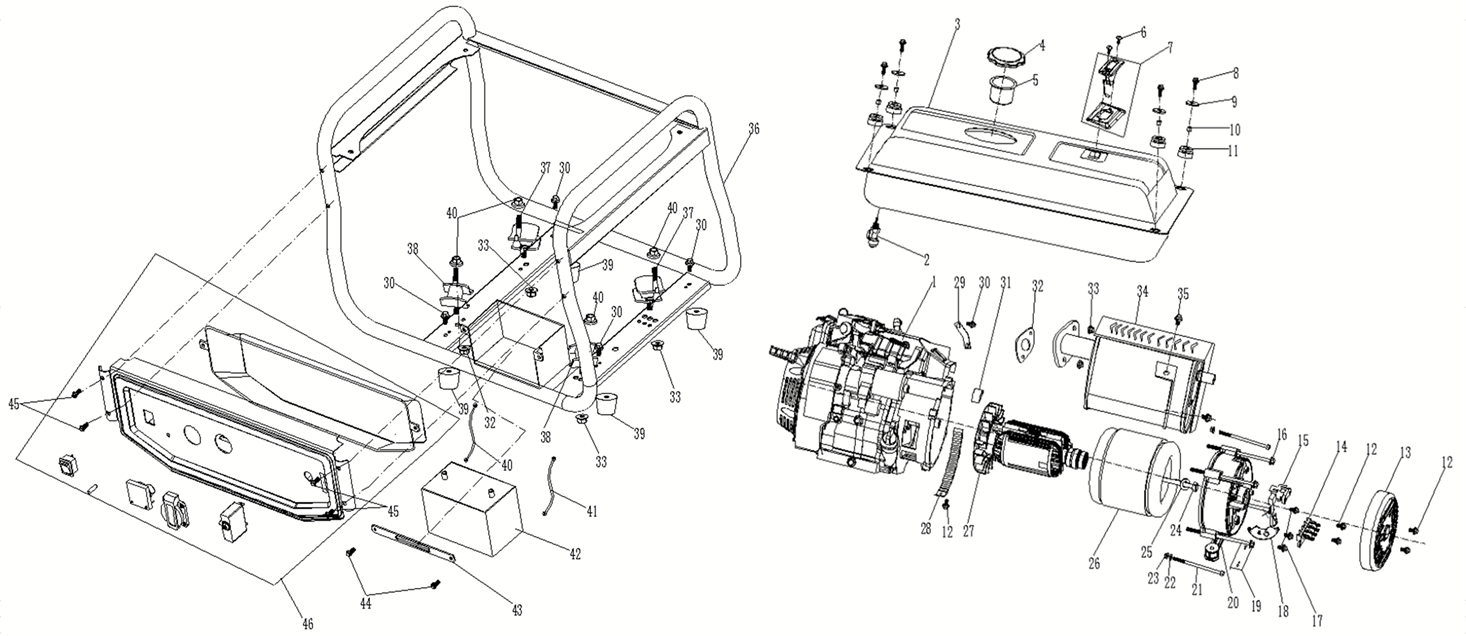

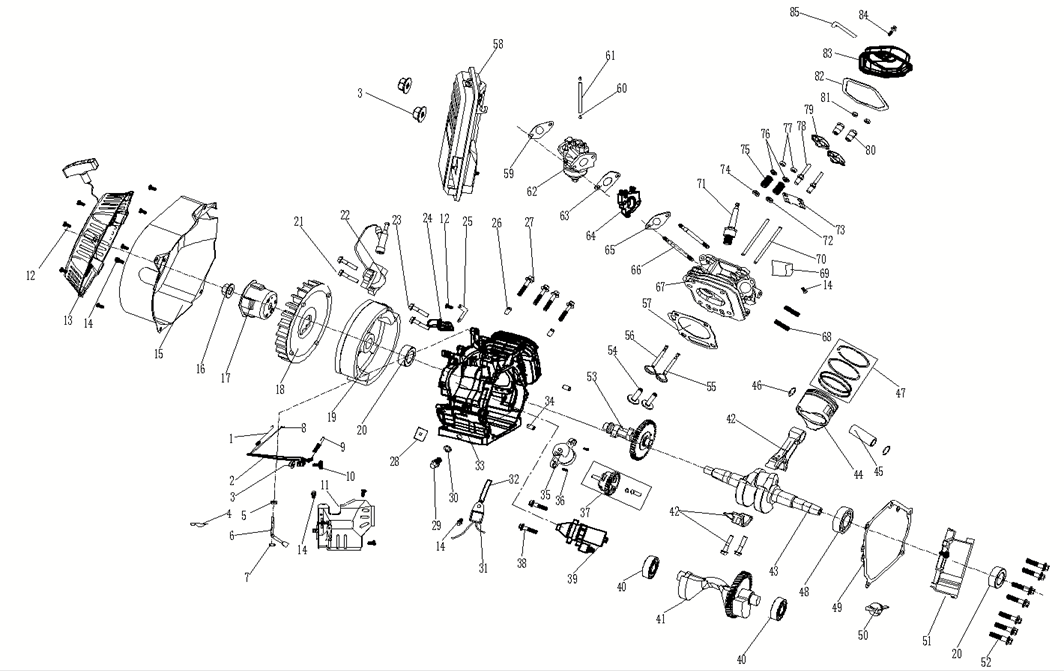

Схема сборки и запчасти Инструмент [GS-8000E]

№	Наименование	Артикул	Цена
1.01	Двигатель 188F (N000-033-169)	N000-033-169	40 612.32
1.02	Кран топливный с фильтром резьба М10х1.5/ёлочка D6 (N000-033-337)	N000-033-337	230.39
1.03	Бак топливный (N000-033-334)	N000-033-334	1 854.93
1.04	Крышка топливного бака (N000-033-336)	N000-033-336	-
1.05	Фильтр топливный бензобака (N000-033-335)	N000-033-335	128.52
1.07	Датчик уровня топлива (N000-033-345)	N000-033-345	412.2
1.10	Втулка (N000-033-328)	N000-033-328	-
1.11	Прокладка бака резиновая (N000-033-332)	N000-033-332	102
1.13	Крышка защитная (N000-033-352)	N000-033-352	-
1.14	Клеммная колодка (N000-033-363)	N000-033-363	-
1.15	Щетка графитовая 16х6х5 (N000-033-366)	N000-033-366	104.57
1.18	Блок электронной регулировки напряжения (AVR) 3-5 кВт (V000-004-487)	V000-004-487	1 639.34
1.19	Кронштейн (N000-033-344)	N000-033-344	-
1.20	Опора генератора (N000-033-350)	N000-033-350	1 642.64
1.26	Статор D190х150 (N000-033-181)	N000-033-181	-
1.27	Ротор D119х150 (N000-033-177)	N000-033-177	-
1.28	Кронштейн (N000-033-354)	N000-033-354	-
1.29	Кронштейн (N000-033-286)	N000-033-286	-
1.31	Ограничитель правой крышки генератора (N000-033-353)	N000-033-353	-
1.32	Прокладка глушителя (N000-033-294)	N000-033-294	102
1.34	Глушитель (N000-033-296)	N000-033-296	-
1.36	Рама (N000-033-171)	N000-033-171	-
1.37	Амортизатор (правый) (N000-033-341)	N000-033-341	-
1.38	Амортизатор (левый) (N000-033-339)	N000-033-339	-
1.39	Ножка резиновая (N000-033-342)	N000-033-342	-
1.41	Провод (плюс) (N000-033-359)	N000-033-359	-
1.42	Провод (минус) (N000-033-361)	N000-033-361	-
1.44	Фиксатор (N000-033-362)	N000-033-362	-
1.47	Панель управления (N000-033-173)	N000-033-173	-
2.01	Пружина привода дроссельной заслонки (N000-033-262)	N000-033-262	-
2.02	Привод дроссельной заслонки (N000-033-272)	N000-033-272	-
2.04	Шплинт (N000-033-318)	N000-033-318	-
2.05	Кольцо уплотнительное (N000-033-327)	N000-033-327	-
2.06	Рычаг регулятоора (N000-033-264)	N000-033-264	-
2.07	Прокладка (N000-033-270)	N000-033-270	-
2.08	Рычаг (N000-033-266)	N000-033-266	-
2.09	Пружина (N000-033-268)	N000-033-268	-
2.11	Кронштейн (N000-033-280)	N000-033-280	-
2.13	Стартер ручной в сборе (N000-033-313)	N000-033-313	1 297.94
2.15	Крышка маховика (N000-033-310)	N000-033-310	-
2.17	Шкив стальной (N000-033-305)	N000-033-305	-
2.18	Крыльчатка (N000-033-303)	N000-033-303	1 224
2.19	Маховик (N000-033-242)	N000-033-242	-
2.20	Сальник коленвала (N000-033-326)	N000-033-326	-
2.22	Магнето (N000-033-357)	N000-033-357	759.7
2.24	Катушка зарядная (N000-033-355)	N000-033-355	664.35
2.25	Фиксатор зарядной катушки (N000-033-347)	N000-033-347	-
2.26	Штифт (N000-033-321)	N000-033-321	-
2.28	Заглушка (N000-033-306)	N000-033-306	-
2.30	Прокладка сливного отверстия (N000-033-186)	N000-033-186	-
2.31	Реле датчика масла (V000-007-746)	V000-007-746	172.24
2.32	Фиксатор (N000-033-329)	N000-033-329	-
2.33	Картер двигателя (N000-033-190)	N000-033-190	-
2.34	Штифт (N000-033-319)	N000-033-319	-
2.35	Датчик уровня масла поплавковый (V000-007-748)	V000-007-748	-
2.37	Шестерня (N000-033-277)	N000-033-277	-
2.39	Стартер электрический в сборе с реле (V000-002-385)	V000-002-385	4 873.44
2.40	Подшипник 6202 (N000-033-322)	N000-033-322	-
2.41	Вал балансировочный (N000-033-238)	N000-033-238	-
2.42	Шатун (N000-033-223)	N000-033-223	164.88
2.43	Вал коленчатый (N000-033-236)	N000-033-236	1 246.92
2.44	Поршень D90 (N000-033-226)	N000-033-226	-
2.45	Палец поршневой (N000-033-228)	N000-033-228	-
2.47	Кольца поршневые комплект D90 (N000-033-233)	N000-033-233	102
2.48	Подшипник шариковый 6207 открытый (72х35х17) ZGMQ (N000-033-324)	N000-033-324	581.4
2.49	Прокладка сливного отверстия (N000-033-184)	N000-033-184	-
2.50	Датчик уровня масла поплавковый (V000-007-745)	V000-007-745	-
2.51	Крышка картера (N000-033-193)	N000-033-193	-
2.53	Распредвал в сборе (N000-033-252)	N000-033-252	-
2.54	Клапан подъемный (N000-033-248)	N000-033-248	-
2.55	Клапан (выпускной) (N000-033-211)	N000-033-211	-
2.56	Клапан впускной (N000-033-207)	N000-033-207	133.97
2.57	Прокладка головки цилиндров (N000-033-214)	N000-033-214	169.17
2.58	Фильтр воздушный в сборе (N000-033-292)	N000-033-292	1 138
2.58-1	Элемент фильтрующий воздушного фильтра (N000-033-291)	N000-033-291	948.33
2.59	Прокладка теплоизолятора (N000-033-282)	N000-033-282	-
2.60	Хомут топливного патрубка d8 (N000-033-331)	N000-033-331	-
2.61	Шланг топливный L200 D8/d4 (N000-033-330)	N000-033-330	-
2.62	Карбюратор 192F (N000-033-275)	N000-033-275	3 152.58
2.63	Прокладка карбюратора (N000-033-258)	N000-033-258	102
2.64	Блок теплоизоляционный (N000-033-260)	N000-033-260	-
2.65	Прокладка теплоизолятора (N000-033-284)	N000-033-284	102
2.66	Шпилька M8?32 (N000-033-316)	N000-033-316	-
2.67	Головка блока цилиндра (N000-033-218)	N000-033-218	-
2.68	Шпилька M8 ? 32 (N000-033-314)	N000-033-314	-
2.69	Кронштейн (N000-033-311)	N000-033-311	-
2.70	Штанга толкателя (N000-033-246)	N000-033-246	-
2.71	Свеча зажигания F7TC (N000-001-726-2)	N000-001-726-2	412.2
2.72	Щит маслоудерживающий (N000-033-203)	N000-033-203	-
2.73	Пластина ограничительная (N000-033-250)	N000-033-250	-
2.74	Щит маслоудерживающий (N000-033-198)	N000-033-198	-
2.75	Пружина клапана (N000-033-200)	N000-033-200	-
2.76	Седло пружинное (N000-033-205)	N000-033-205	102
2.77	Крышка клапана регулировочная (N000-033-202)	N000-033-202	-
2.79	Коромысло (N000-033-254)	N000-033-254	-
2.81	Контргайки клапана (N000-033-255)	N000-033-255	-
2.82	Прокладка головки цилиндра (N000-033-195)	N000-033-195	116.88
2.83	Крышка головки блока цилиндров (N000-033-220)	N000-033-220	-
2.85	Трубка (N000-033-288)	N000-033-288	-

Инструмент [GS-8000E]

Схема сборки и запчасти Инструмент [GS-8000E]
