Инструмент [АВД-135]

Схема сборки и запчасти Инструмент [АВД-135]

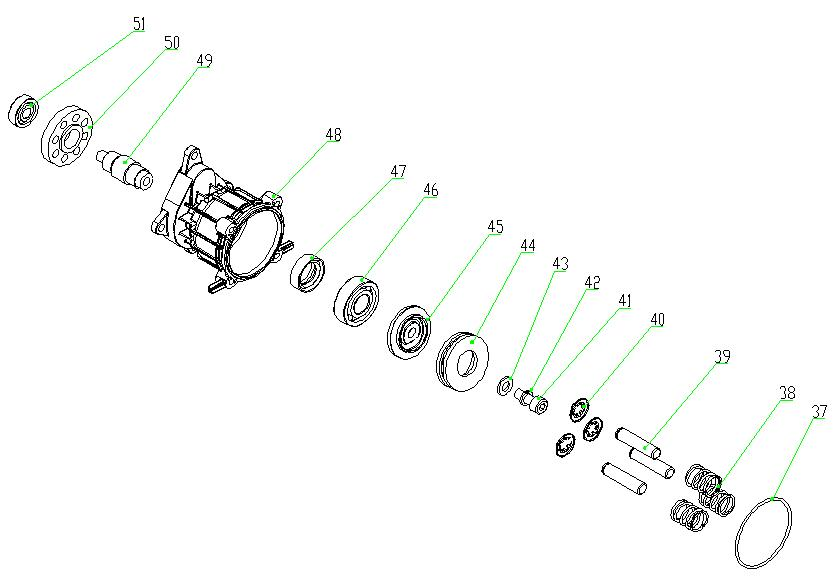

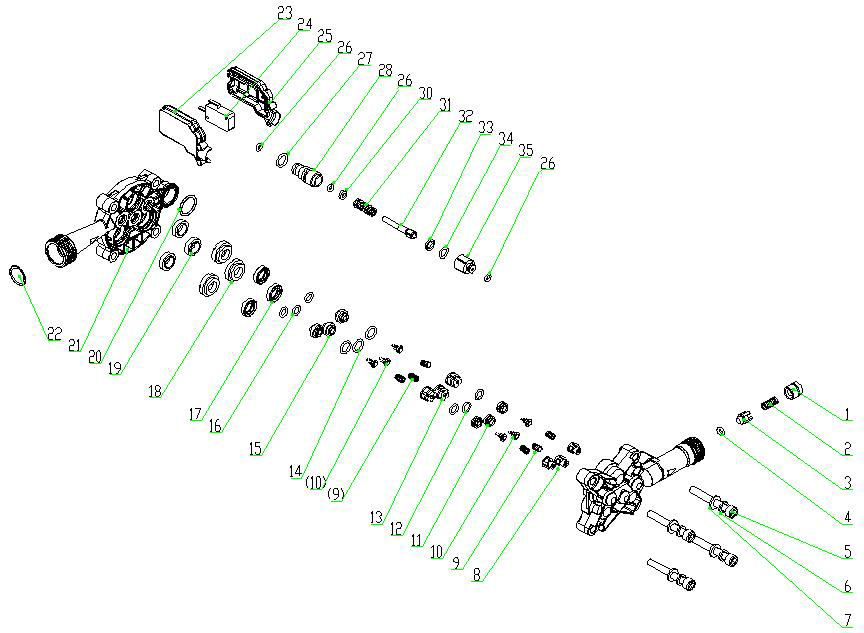

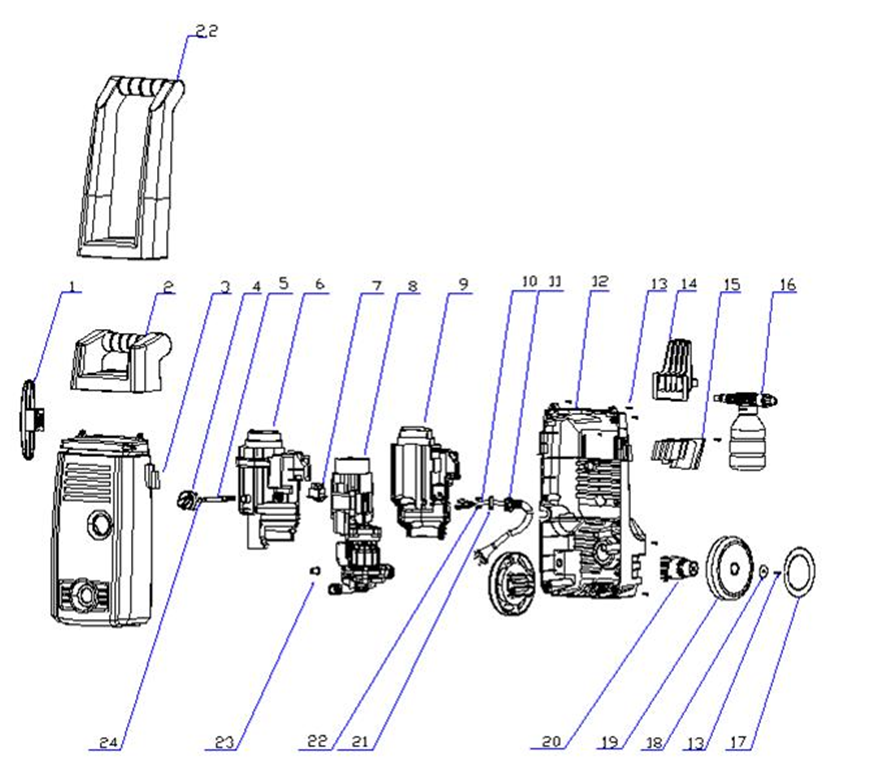

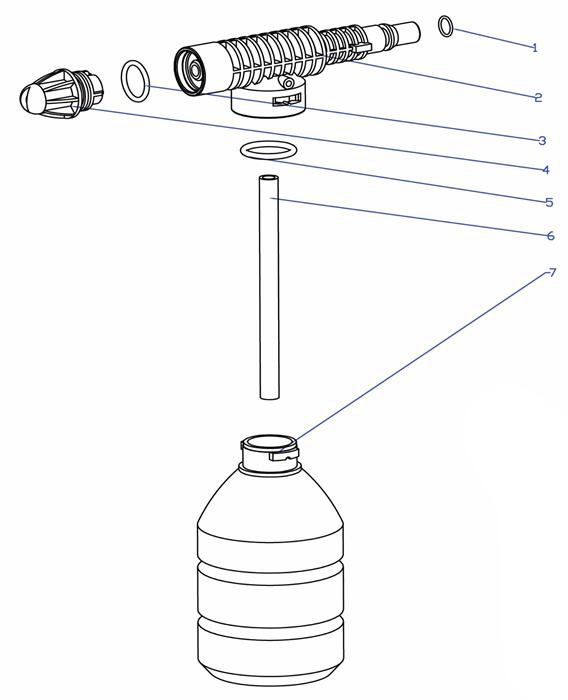

Инструмент [АВД-135] - посмотреть вариант разборной схемы

№	Наименование	Артикул	Цена
1.01	Штуцер выходной	N000-023-039	100
1.02	Пружина D6xh17	N000-023-040	102
1.03	Клапан	N000-023-041	102
1.04	Кольцо уплотнительное D4.5x1.8	N000-022-931	100
1.05	Винт M6x45	N000-022-932	-
1.06	Шайба гровер D6	N000-013-921	-
1.07	Шайба D6	N000-020-869	100
1.08	Корпус клапана выходного	N000-023-042	102
1.09	Пружина клапана D5xh8	N000-023-043	100
1.10	Золотник	N000-023-044	102
1.11	Седло выходного клапана	N000-023-045	100
1.12	Кольцо уплотнительное D10xd7х1.5	N000-022-937	101.03
1.13	Корпус клапана входного	N000-023-046	100
1.14	Кольцо уплотнительное D9x1.8	N000-022-939	-
1.15	Седло входного клапана	N000-023-047	100
1.16	Кольцо уплотнительное D9.5xd7х1.8	N000-022-941	101.03
1.17	Сальник D16хd10х5	N000-022-942	121.24
1.18	Направляющая	N000-023-048	102
1.19	Сальник D16xd10x4	N000-022-944	100
1.20	Кольцо уплотнительное D16x1.8	N000-022-945	100
1.21	Основание помпы	N000-023-049	264.16
1.21.1	Корпус помпы	N000-023-357	274.72
1.22	Фильтр сетчатый	N000-022-947	100
1.23	Корпус выключателя	N000-023-051	100
1.24	Микровыключатель DW-20 14(14)А 250В 5E4	V000-003-325	226.65
1.25	Крышка корпуса выключателя	N000-023-052	100
1.26	Кольцо уплотнительное D3.75x1.8	N000-022-950	-
1.27	Кольцо уплотнительное D13x1.9	N000-022-951	-
1.28	Корпус клапана	N000-023-053	102
1.30	Кольцо прижимное D8хd4х1.5	N000-023-054	100
1.31	Пружина клапана D7.9xh21	N000-023-055	102
1.32	Золотник	N000-023-056	102
1.33	Фиксатор	N000-023-057	100
1.34	Кольцо уплотнительное D7.1x1.8mm	N000-022-958	-
1.35	Крышка клапана	N000-023-058	102
1.37	Кольцо уплотнительное D63x2.1mm	N000-022-961	100
1.38	Пружина плунжера	N000-023-059	-
1.39	Плунжер	N000-023-060	133.94
1.40	Шайба стопорная	N000-023-061	102.67
1.41	Винт M8x20	N000-013-938	100
1.42	Шайба гровер D8	N000-013-932	100
1.43	Шайба D8	N000-020-872	101.03
1.44	Подшипник аксиальный 51106A (48х22(31)х11) XCF	N000-022-965	546.04
1.45	Толкатель	N000-023-063	100
1.46	Подшипник шариковый 6203-2Z (40х17х12) BY	U009-620-3RS	363.49
1.47	Сальник D30xd20x9	N000-022-967	113.33
1.48	Корпус толкателя в сборе (46-51)	N000-023-064	1 713.18
1.49	Вал	N000-023-065	144.24
1.50	Шестерня D50	N000-023-066	298.78
1.51	Подшипник шариковый 629-2Z (26х9х8) OG	U009-629-RS0	311
1.241	Микровыключатель в сборе с корпусом (20-27)	V000-003-393	835.26
2.01	Крючок кабеля	N000-023-068	-
2.02	Рукоятка короткая	N000-023-069	-
2.02.2	Рукоятка длинная	N000-023-070	-
2.03	Корпус верхняя часть	N000-023-071	1 103.85
2.04	Ручка переключателя	N000-023-072	100
2.05	Вал выключателя	N000-023-073	100
2.06	Кожух двигателя	N000-023-074	606.19
2.07	Выключатель 16(8)A ~250V 5E4	V000-003-327	226.65
2.08	Двигатель КД в сборе с помпой	V000-001-678	6 061.86
2.08.2	Ротор КДС	N000-023-050	3 365.16
2.08.3	Статор КДА	N000-023-075	2 298
2.09	Кожух двигателя	N000-023-076	606.19
2.10	Шнур сетевой ZUBR VDE 2Gх0.75мм2 5м	V000-006-348	-
2.11	Воротник шнура	N000-022-980	-
2.12	Корпус нижняя часть	N000-023-077	1 766.16
2.13	Саморез ST4x25	N000-022-982	-
2.14	Крючок шланга	N000-023-078	-
2.15	Держатель пистолета	N000-023-079	-
2.16	Насадка для моющего средства	N000-023-080	-
2.17	Колпак	N000-023-081	-
2.18	Шайба	N000-023-082	-
2.19	Колесо	N000-023-083	-
2.20	Ступица	N000-023-084	-
2.21	Прижим шнура	N000-023-085	-
2.22	Саморез ST4x16	N000-022-987	-
2.23	Штуцер входной	N000-023-086	-
2.24	Кольцо уплотнительное D8x1.9mm	N000-022-989	100
2.25	Шланг высокого давления Zubr 5м M22x1.5 M14x1.5	N000-023-189	1 665.49
2.26	Пистолет 70410-375 основная часть	N000-023-294	1 757.32
2.27	Игла чистящая	N000-023-191	100
2.28	Емкость для моющего средства в сборе	N000-023-443	1 818.56
2.29	Патрубок с распылителем (жиклер 0.96мм)	N000-022-979	1 074.97
2.30	Клапан пистолета M13x1.0	U582-300-113	594.82
