Инструмент [АВД-П140]

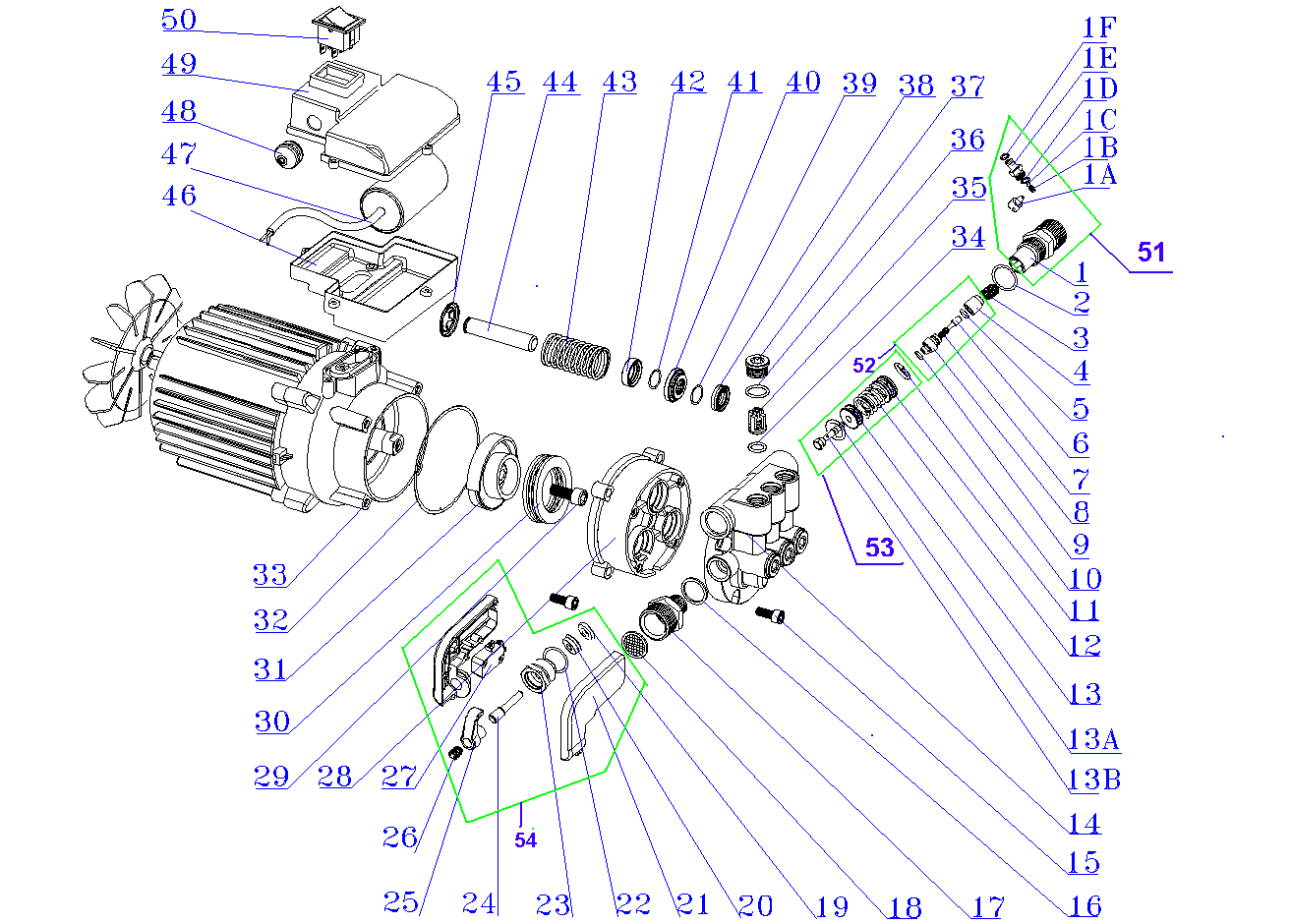

Схема сборки и запчасти Инструмент [АВД-П140]

№	Наименование	Артикул	Цена
1.01	Штуцер выходной (N000-023-229)	N000-023-229	-
1.02	Кольцо уплотнительное D22x2.4mm (N000-023-089)	N000-023-089	104.04
1.03	Пружина D10.5xh12 (N000-023-196)	N000-023-196	102
1.04	Блокиратор (N000-023-236)	N000-023-236	-
1.05	Кольцо уплотнительное D5x1.8mm (N000-023-091)	N000-023-091	103.05
1.06	Золотник (N000-023-237)	N000-023-237	-
1.07	Пружина клапана (N000-023-238)	N000-023-238	-
1.08	Корпус клапана (N000-023-239)	N000-023-239	-
1.09	Кольцо уплотнительное D4.5x1.8 (N000-022-931)	N000-022-931	102
1.1A	Золотник поглощения мыла (N000-023-230)	N000-023-230	-
1.1B	Пружина (N000-023-231)	N000-023-231	-
1.1C	Шарик (N000-023-232)	N000-023-232	-
1.1D	Кольцо уплотнительное D10x1.9mm (N000-023-233)	N000-023-233	-
1.1E	Ограничитель (N000-023-234)	N000-023-234	-
1.1F	Кольцо уплотнительное D7x1.5mm (N000-023-235)	N000-023-235	-
1.10	Кольцо уплотнительное D16x2.4mm (N000-023-095)	N000-023-095	-
1.11	Поршень (N000-023-240)	N000-023-240	-
1.12	Пружина поршня (N000-023-241)	N000-023-241	-
1.13	Седло поршня (N000-023-242)	N000-023-242	-
1.13A	Кольцо уплотнительное D15x2.4mm (N000-023-243)	N000-023-243	103.05
1.13B	Шток (N000-023-244)	N000-023-244	-
1.14	Корпус помпы (N000-023-245)	N000-023-245	824.42
1.15	Винт (N000-023-246)	N000-023-246	-
1.16	Кольцо уплотнительное D18x2.4мм (N000-023-103)	N000-023-103	102
1.17	Штуцер входной L123 M26x1.75/M16x1.5 (N000-023-247)	N000-023-247	388.82
1.18	Фильтр сетчатый (N000-022-947)	N000-022-947	102
1.19	Шайба (N000-023-249)	N000-023-249	-
1.20	Кольцо уплотнительное (N000-023-250)	N000-023-250	-
1.21	Корпус выключателя (N000-023-251)	N000-023-251	-
1.23	Пробка (N000-023-252)	N000-023-252	-
1.24	Шток (N000-023-253)	N000-023-253	-
1.25	Рычаг (N000-023-254)	N000-023-254	-
1.26	Пружина 1x7.8x9x19мм (N000-023-255)	N000-023-255	-
1.27	Микровыключатель DW-20 14(14)А 250В 5E4 (V000-003-325)	V000-003-325	231.18
1.28	Основание помпы (N000-023-256)	N000-023-256	336.28
1.29	Винт M8х20 Hex (N000-023-257)	N000-023-257	102
1.30	Подшипник аксиальный 51107B (52х23(35)х13) XCF (N000-023-062)	N000-023-062	1 023.91
1.31	Толкатель (N000-023-258)	N000-023-258	105.08
1.32	Кольцо уплотнительное D81.5x2.65mm (N000-023-259)	N000-023-259	102
1.33	Двигатель в сборе АД 1400W (V000-001-672)	V000-001-672	7 716.5
1.34	Кольцо уплотнительное D14x1.9mm (N000-023-261)	N000-023-261	104.04
1.35	Клапан помпы в сборе верхний D12х15 и нижний D10х12 (N000-023-262)	N000-023-262	112.2
1.36	Кольцо уплотнительное D16x1.9мм (N000-023-124)	N000-023-124	102
1.37	Крышка клапана (N000-023-263)	N000-023-263	104.04
1.38	Кольцо уплотнительное D18xd12x4мм (N000-023-121)	N000-023-121	102
1.40	Направляющая плунжера (N000-023-264)	N000-023-264	116.28
1.41	Кольцо уплотнительное D24x1.9мм (N000-023-122)	N000-023-122	102
1.42	Сальник D20.4xd12x5.8 (N000-023-265)	N000-023-265	102
1.43	Пружина плунжера (N000-023-266)	N000-023-266	-
1.44	Плунжер (N000-023-267)	N000-023-267	147.12
1.45	Шайба стопорная (N000-023-268)	N000-023-268	102
1.46	Корпус выключателя (N000-023-269)	N000-023-269	-
1.47	Конденсатор 20 uF 450V (V000-007-546)	V000-007-546	268.81
1.48	Прокладка резиновая специальная D19.5хh12.6 (N000-023-271)	N000-023-271	102
1.49	Крышка корпуса выключателя (N000-023-272)	N000-023-272	-
1.50	Выключатель YINGHONG 16(8)A ~250V влагозащищенный (V000-003-368)	V000-003-368	231.18
1.51	Штуцер выходной в сборе (N000-013-570)	N000-013-570	798.66
1.52	Золотник в сборе (N000-013-571)	N000-013-571	146.88
1.53	Поршень выходного клапана в сборе (N000-013-572)	N000-013-572	420.34
1.54	Микровыключатель в сборе с корпусом (20-27) (V000-003-392)	V000-003-392	673.2
2.01	Накладка (N000-023-273)	N000-023-273	-
2.02	Патрубок емкости (N000-023-274)	N000-023-274	-
2.03	Емкость для моющего средства (N000-023-275)	N000-023-275	-
2.04	Крышка емкости (N000-023-276)	N000-023-276	-
2.05	Крючок кабеля (N000-023-277)	N000-023-277	-
2.06	Корпус верхняя часть (N000-023-278)	N000-023-278	-
2.07	Планка установочная (N000-023-279)	N000-023-279	-
2.08	Планка (N000-023-280)	N000-023-280	-
2.10	Кожух двигателя (N000-023-282)	N000-023-282	-
2.11	Воротник шнура (N000-022-980)	N000-022-980	-
2.12	Корпус нижняя часть (N000-023-283)	N000-023-283	-
2.13	Колпак (N000-023-284)	N000-023-284	-
2.14	Винт (N000-023-285)	N000-023-285	-
2.15	Шайба (N000-023-286)	N000-023-286	-
2.16	Колесо (N000-023-287)	N000-023-287	-
2.17	Шнур сетевой ZUBR, H07RN-F, Rubber, 3G 1.0mm2, 5m (V000-006-349)	V000-006-349	1 500
2.18	Саморез (N000-023-289)	N000-023-289	-
2.19	Кабель (N000-023-290)	N000-023-290	-
2.20	Трубка подачи пены L730хD8хD5 (N000-023-291)	N000-023-291	-
2.21	Рукоятка (N000-023-292)	N000-023-292	-
2.22	ЗУБР для пистолета 375, 250 Атм, 10 м, шланг высокого давления, Профессионал (70411-375-10) (70411-375-10)	70411-375-10	2 792.7
2.22	Шланг высокого давления Zubr 5м M22x1.5 M14x1.5 (N000-023-189)	N000-023-189	1 698.8
2.23	Пистолет 70410-375 основная часть (N000-023-294)	N000-023-294	1 792.47
2.23.1	Патрубок с распылителем (жиклер 0.96мм) (N000-022-979)	N000-022-979	1 096.47
2.24	Игла чистящая (N000-023-191)	N000-023-191	102
2.25	Панель (N000-023-296)	N000-023-296	-
2.26	Прижим шнура (N000-023-297)	N000-023-297	-
2.27	HPC адаптер (N000-023-298)	N000-023-298	204.78
