Инструмент [АВД-П165]

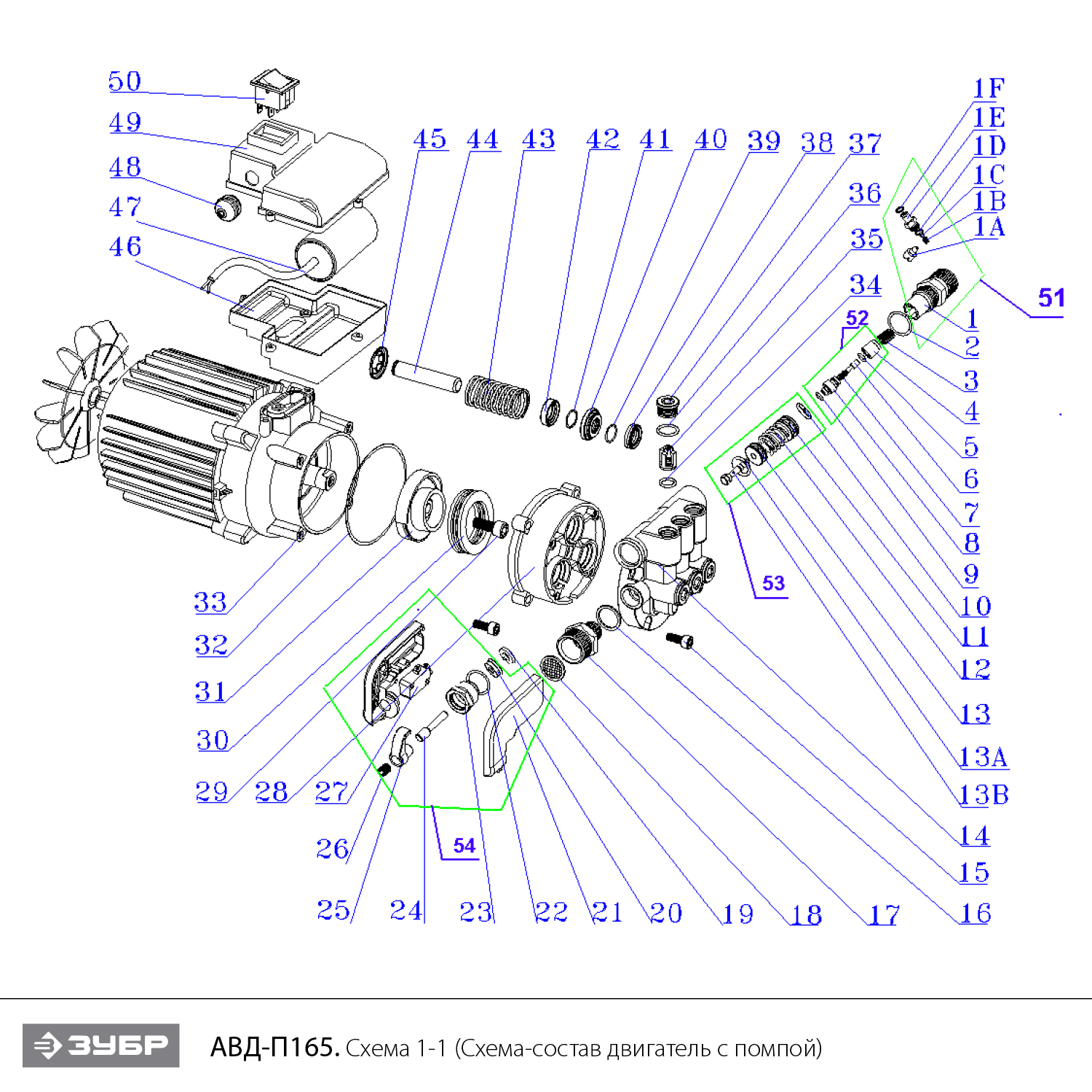

Схема сборки и запчасти Инструмент [АВД-П165]

№	Наименование	Артикул	Цена
1.01	Штуцер выходной (N000-023-299)	N000-023-299	-
1.02	Кольцо уплотнительное D22x2.4mm (N000-023-089)	N000-023-089	104.04
1.03	Пружина D10.5xh12 (N000-023-196)	N000-023-196	102
1.04	Блокиратор (N000-023-304)	N000-023-304	-
1.05	Кольцо уплотнительное D5x1.8mm (N000-023-091)	N000-023-091	103.05
1.06	Золотник (N000-023-305)	N000-023-305	-
1.07	Пружина клапана (N000-023-306)	N000-023-306	-
1.08	Корпус клапана (N000-023-307)	N000-023-307	-
1.09	Кольцо уплотнительное D4.5x1.8 (N000-022-931)	N000-022-931	102
1.1A	Золотник поглощения мыла (N000-023-300)	N000-023-300	-
1.1B	Пружина (N000-023-301)	N000-023-301	-
1.1C	Шарик (N000-023-302)	N000-023-302	-
1.1D	Кольцо уплотнительное D10x1.9mm (N000-023-233)	N000-023-233	-
1.1E	Ограничитель (N000-023-303)	N000-023-303	-
1.1F	Кольцо уплотнительное D7x1.5mm (N000-023-235)	N000-023-235	-
1.10	Кольцо уплотнительное D16x2.4mm (N000-023-095)	N000-023-095	-
1.11	Поршень (N000-023-308)	N000-023-308	-
1.12	Пружина поршня (N000-023-309)	N000-023-309	-
1.13	Седло поршня (N000-023-310)	N000-023-310	-
1.13A	Кольцо уплотнительное D15x2.4mm (N000-023-243)	N000-023-243	103.05
1.13B	Шток (N000-023-311)	N000-023-311	-
1.14	Корпус помпы (N000-023-312)	N000-023-312	1 018.05
1.14C	Корпус помпы в сборе (с клапанами и крышками) (N000-023-312-C)	N000-023-312-C	1 099.56
1.15	Винт M6х25 Hex (N000-023-313)	N000-023-313	42.03
1.16	Кольцо уплотнительное D18x2.4мм (N000-023-103)	N000-023-103	102
1.17	Штуцер входной L123 M26x1.75/M16x1.5 (N000-023-314)	N000-023-314	388.82
1.18	Фильтр сетчатый (N000-022-947)	N000-022-947	102
1.19	Шайба (N000-023-316)	N000-023-316	102
1.20	Кольцо уплотнительное (N000-023-317)	N000-023-317	-
1.21	Корпус выключателя (N000-023-318)	N000-023-318	-
1.23	Пробка (N000-023-319)	N000-023-319	-
1.24	Шток (N000-023-320)	N000-023-320	-
1.25	Рычаг (N000-023-321)	N000-023-321	-
1.26	Пружина 1x7.8x9x19мм (N000-023-322)	N000-023-322	103.05
1.28	Основание помпы (N000-023-323)	N000-023-323	388.82
1.29	Винт M8x25 (N000-022-993)	N000-022-993	-
1.30	Подшипник аксиальный 51107B (52х23(35)х13) XCF (N000-023-062)	N000-023-062	1 023.91
1.31	Толкатель (N000-023-324)	N000-023-324	105.08
1.32	Кольцо уплотнительное D81.5x2.65mm (N000-023-259)	N000-023-259	102
1.33	Двигатель в сборе АД 1800W (V000-001-673)	V000-001-673	10 426.59
1.34	Кольцо уплотнительное D14x1.9mm (N000-023-261)	N000-023-261	104.04
1.35	Клапан в сборе D10х12 (N000-023-326)	N000-023-326	245.12
1.36	Кольцо уплотнительное D16x1.9мм (N000-023-124)	N000-023-124	102
1.37	Крышка клапана 3/8" Al (N000-023-327)	N000-023-327	104.04
1.38	Кольцо уплотнительное D18xd12x4мм (N000-023-121)	N000-023-121	102
1.40	Направляющая плунжера (N000-023-328)	N000-023-328	116.28
1.41	Кольцо уплотнительное D24x1.9мм (N000-023-122)	N000-023-122	102
1.42	Сальник D20xd12x5 (N000-023-017)	N000-023-017	102
1.43	Пружина плунжера (N000-023-329)	N000-023-329	-
1.44	Плунжер D12mm (N000-023-330)	N000-023-330	147.12
1.45	Шайба стопорная (N000-023-331)	N000-023-331	31.53
1.47	Конденсатор 35мФ 450В (V000-007-547)	V000-007-547	366.02
1.48	Ввод кабельный (N000-023-334)	N000-023-334	-
1.49	Крышка корпуса выключателя (N000-023-335)	N000-023-335	412.2
1.49.C	Корпус выключателя в сборе (N000-023-332)	N000-023-332	157.63
1.50	Выключатель YINGHONG 16(8)A ~250V влагозащищенный (V000-003-368)	V000-003-368	231.18
1.51	Штуцер выходной в сборе (N000-013-574)	N000-013-574	798.66
1.52	Золотник в сборе (N000-013-575)	N000-013-575	146.88
1.53	Поршень выходного клапана в сборе (N000-013-576)	N000-013-576	441.89
1.54	Микровыключатель в сборе с корпусом (20-27) (V000-003-393)	V000-003-393	851.97

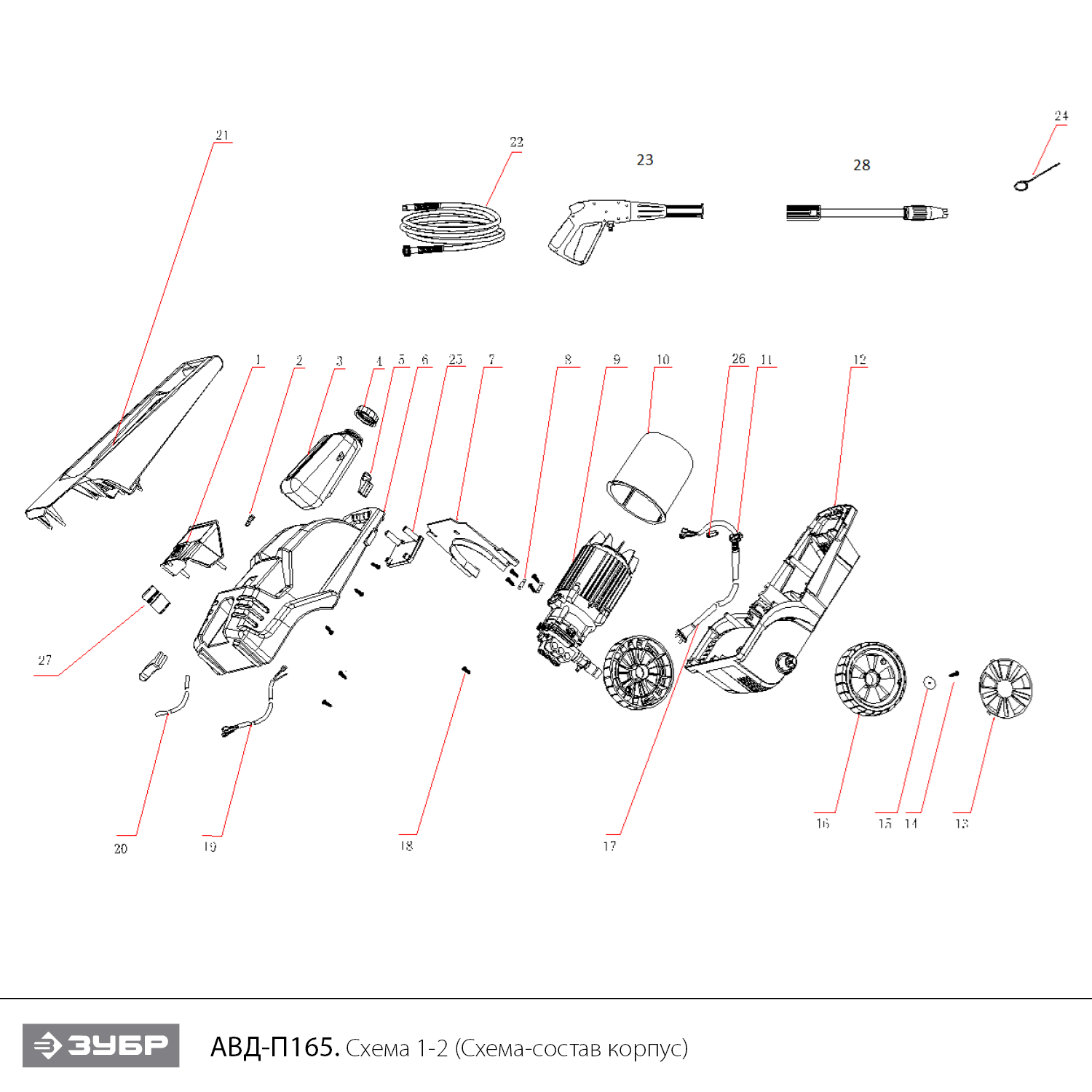

2.01	Накладка (N000-023-336)	N000-023-336	-
2.02	Патрубок емкости (N000-023-337)	N000-023-337	-
2.03	Емкость для моющего средства (N000-023-338)	N000-023-338	-
2.04	Крышка емкости (N000-023-339)	N000-023-339	-
2.05	Крючок кабеля (N000-023-340)	N000-023-340	-
2.06	Корпус верхняя часть (N000-023-341)	N000-023-341	-
2.07	Планка установочная (N000-023-342)	N000-023-342	618.31
2.08	Планка (N000-023-343)	N000-023-343	-
2.10	Кожух двигателя (N000-023-345)	N000-023-345	618.31
2.11	Воротник шнура (N000-022-980)	N000-022-980	-
2.12	Корпус нижняя часть (N000-023-346)	N000-023-346	1 236.62
2.13	Колпак (N000-023-347)	N000-023-347	-
2.14	Винт (N000-023-348)	N000-023-348	-
2.15	Шайба (N000-023-349)	N000-023-349	-
2.16	Колесо (N000-023-350)	N000-023-350	-
2.17	Шнур сетевой ZUBR, H07RN-F, Rubber, 3G 1.0mm2, 5m (V000-006-349)	V000-006-349	1 500
2.18	Саморез (N000-023-352)	N000-023-352	-
2.19	Кабель (N000-023-353)	N000-023-353	-
2.20	Трубка подачи пены L730хD8хD5 (N000-023-354)	N000-023-354	309.15
2.21	Рукоятка (N000-023-355)	N000-023-355	-
2.22	Шланг высокого давления Zubr 5м M22x1.5 M14x1.5 (N000-023-189)	N000-023-189	1 698.8
2.22	ЗУБР для пистолета 375, 250 Атм, 10 м, шланг высокого давления, Профессионал (70411-375-10) (70411-375-10)	70411-375-10	2 792.7
2.23	Пистолет AG375 основная часть (N000-023-190)	N000-023-190	3 091.55
2.24	Игла чистящая (N000-023-191)	N000-023-191	102
2.25	Панель (N000-023-359)	N000-023-359	-
2.26	Прижим шнура (N000-023-360)	N000-023-360	-
2.27	HPC адаптер (N000-023-361)	N000-023-361	215.56
2.28.1	Патрубок с распылителем (жиклер 0.94мм) (N000-023-027)	N000-023-027	1 110.46

Инструмент [АВД-П165]

Схема сборки и запчасти Инструмент [АВД-П165]
