| 1.01 | Штуцер выходной (N000-023-432) | N000-023-432 | 273.22 | |
| 1.02 | Кольцо уплотнительное D22x2.4mm (N000-023-089) | N000-023-089 | 104.04 | |
| 1.03 | Пружина D10.5xh12 (N000-023-196) | N000-023-196 | 102 | |
| 1.04 | Блокиратор (N000-023-433) | N000-023-433 | 206.1 | |
| 1.05 | Кольцо уплотнительное D5x1.8mm (N000-023-091) | N000-023-091 | 103.05 | |
| 1.06 | Золотник (N000-023-434) | N000-023-434 | 618.31 | |
| 1.07 | Пружина клапана (N000-023-435) | N000-023-435 | 206.1 | |
| 1.08 | Корпус клапана (N000-023-436) | N000-023-436 | 412.2 | |
| 1.09 | Кольцо уплотнительное D4.5x1.8 (N000-022-931) | N000-022-931 | 102 | |
| 1.10 | Кольцо уплотнительное D16x2.4mm (N000-023-367) | N000-023-367 | 103.05 | |
| 1.11 | Поршень (N000-023-437) | N000-023-437 | 206.1 | |
| 1.12 | Пружина поршня (N000-023-438) | N000-023-438 | 206.1 | |
| 1.13 | Седло поршня (N000-023-439) | N000-023-439 | 206.1 | |
| 1.13A | Кольцо уплотнительное D15x2.4mm (N000-023-243) | N000-023-243 | 103.05 | |
| 1.13B | Шток (N000-023-440) | N000-023-440 | 206.1 | |
| 1.14 | Корпус помпы (N000-023-441) | N000-023-441 | 5 193.84 | |
| 1.14C | Корпус помпы в сборе (с клапанами и крышками) (N000-023-441-C) | N000-023-441-C | 4 411.57 | |
| 1.15 | Винт M8x20 (N000-013-938) | N000-013-938 | 102 | |
| 1.16 | Кольцо уплотнительное D18x2.4мм (N000-023-103) | N000-023-103 | 102 | |
| 1.17 | Штуцер входной (N000-023-442) | N000-023-442 | 683.05 | |
| 1.18 | Фильтр сетчатый (N000-022-947) | N000-022-947 | 102 | |
| 1.19 | Шайба (N000-023-444) | N000-023-444 | - | |
| 1.20 | Кольцо уплотнительное D22x1.9мм (N000-023-109) | N000-023-109 | 104.04 | |
| 1.21 | Корпус выключателя (N000-023-445) | N000-023-445 | 618.31 | |
| 1.22 | Кольцо уплотнительное D21x1.9mm (N000-023-377) | N000-023-377 | 103.05 | |
| 1.23 | Пробка (N000-023-446) | N000-023-446 | 309.15 | |
| 1.24 | Шток (N000-023-447) | N000-023-447 | 206.1 | |
| 1.25 | Рычаг (N000-023-448) | N000-023-448 | 206.1 | |
| 1.26 | Пружина 1x7.8x9x19мм (N000-023-322) | N000-023-322 | 103.05 | |
| 1.27 | Микровыключатель DW-20 14(14)А 250В 5E4 (V000-003-325) | V000-003-325 | 231.18 | |
| 1.28 | Основание помпы (N000-023-449) | N000-023-449 | 966.8 | |
| 1.29 | Корпус выключателя (N000-023-450) | N000-023-450 | 412.2 | |
| 1.31 | Подшипник аксиальный 51207 (62х35(37)х18) XCF (N000-023-351) | N000-023-351 | 677.91 | |
| 1.32 | Толкатель (N000-023-451) | N000-023-451 | 136.62 | |
| 1.33 | Кольцо уплотнительное D90x2.65mm (N000-023-384) | N000-023-384 | 102 | |
| 1.34 | Кольцо уплотнительное D14x1.9mm (N000-023-261) | N000-023-261 | 104.04 | |
| 1.35 | Клапан в сборе D13.5х15.5 (N000-023-452) | N000-023-452 | 309.15 | |
| 1.36 | Кольцо уплотнительное D16x1.9мм (N000-023-124) | N000-023-124 | 102 | |
| 1.37 | Крышка клапана 7/16" (N000-023-453) | N000-023-453 | 206.04 | |
| 1.38 | Сальник D22xd14x5 водный (N000-023-454) | N000-023-454 | 108.53 | |
| 1.39 | Кольцо уплотнительное D18x1.9mm (N000-023-387) | N000-023-387 | 177.32 | |
| 1.40 | Направляющая плунжера (N000-023-455) | N000-023-455 | 196.26 | |
| 1.41 | Кольцо уплотнительное D26x1.9mm (N000-023-389) | N000-023-389 | 104.04 | |
| 1.42 | Сальник D22xd14x5 масляный (N000-023-456) | N000-023-456 | 102 | |
| 1.43 | Пружина плунжера D28.8xh36 (N000-023-457) | N000-023-457 | 262.71 | |
| 1.44 | Плунжер D14х62 (N000-023-458) | N000-023-458 | 189.49 | |
| 1.45 | Шайба стопорная (N000-023-459) | N000-023-459 | 102 | |
| 1.46 | Двигатель в сборе АД 3000W (V000-001-675) | V000-001-675 | 15 405.63 | |
| 1.46-1 | Статор в сборе с корпусом (N000-023-460) | N000-023-460 | 11 619.52 | |
| 1.47 | Втулка резиновая (N000-023-461) | N000-023-461 | - | |
| 1.48 | Крыльчатка (N000-023-462) | N000-023-462 | 357 | |
| 1.49 | Золотник в сборе (N000-013-581) | N000-013-581 | 146.88 | |
| 1.50 | Поршень выходного клапана в сборе (N000-013-582) | N000-013-582 | 420.34 | |
| 1.51 | Выключатель (19-27.29) 14(14)A ~250В (V000-003-394) | V000-003-394 | 768.39 | |
| 2.01 | Накладка (N000-023-463) | N000-023-463 | - | |
| 2.02 | Кнопка выключателя (N000-023-464) | N000-023-464 | - | |
| 2.03 | Накладка (N000-023-465) | N000-023-465 | - | |
| 2.04 | Корпус верхняя часть (N000-023-466) | N000-023-466 | 2 702.21 | |
| 2.05 | Рукоятка (N000-023-467) | N000-023-467 | - | |
| 2.06 | Накладка рукоятки (N000-023-468) | N000-023-468 | - | |
| 2.07 | Барабан в сборе (2 шланга высокого давления катушка) (N000-023-403) | N000-023-403 | 4 107.45 | |
| 2.08 | Держатель барабана левый (N000-023-470) | N000-023-470 | 102 | |
| 2.09 | Держатель барабана правый (N000-023-471) | N000-023-471 | 102 | |
| 2.10 | Саморез ST4x16 (N000-022-987) | N000-022-987 | - | |
| 2.11 | Крышка выключателя (N000-023-472) | N000-023-472 | - | |
| 2.12 | Выключатель KCD4-15A 16(13)A ~250V (V000-003-326) | V000-003-326 | 240.2 | |
| 2.13 | Держатель выключателя (N000-023-473) | N000-023-473 | - | |
| 2.14 | Конденсатор 50 uF 450V (V000-007-548) | V000-007-548 | 823.3 | |
| 2.15 | Корпус выключателя (N000-023-475) | N000-023-475 | - | |
| 2.16 | Кожух двигателя левая часть (N000-023-476) | N000-023-476 | 927.47 | |
| 2.17 | Емкость для моющего средства (N000-023-477) | N000-023-477 | 7 213.61 | |
| 2.18 | Корпус нижняя часть (N000-023-478) | N000-023-478 | 2 702.21 | |
| 2.19 | Крышка емкости (N000-023-479) | N000-023-479 | - | |
| 2.20 | Накладка круговая (N000-023-480) | N000-023-480 | - | |
| 2.21 | Планка (N000-023-481) | N000-023-481 | - | |
| 2.22 | Колпак (N000-023-482) | N000-023-482 | - | |
| 2.23 | Саморез ST4x25 (N000-022-982) | N000-022-982 | - | |
| 2.24 | Шайба (N000-023-483) | N000-023-483 | - | |
| 2.25 | Колесо (N000-023-484) | N000-023-484 | - | |
| 2.26 | Накладка колеса декоративная правая (N000-023-485) | N000-023-485 | - | |
| 2.27 | Шнур сетевой ZUBR H07RN-F Rubber 3Gх1.5мм2 5м (V000-006-350) | V000-006-350 | - | |
| 2.28 | Накладка колеса декоративная левая (N000-023-486) | N000-023-486 | - | |
| 2.29 | Провод (N000-023-487) | N000-023-487 | 103.05 | |
| 2.30 | Трубка подачи пены L730хD8хD5 (N000-023-488) | N000-023-488 | 3 091.55 | |
| 2.31 | Воротник шнура (N000-022-980) | N000-022-980 | - | |
| 2.32 | Прижим шнура (N000-023-489) | N000-023-489 | - | |
| 2.33 | Штуцер выходной (N000-023-490) | N000-023-490 | - | |
| 2.35 | Штуцер входной (N000-023-492) | N000-023-492 | - | |
| 2.36 | Кожух двигателя правая часть (N000-023-493) | N000-023-493 | 3 091.55 | |
| 2.37 | Клемная коробка (N000-023-494) | N000-023-494 | - | |
| 2.38 | Крышка (N000-023-495) | N000-023-495 | - | |
| 2.39 | Планка установочная (N000-023-496) | N000-023-496 | - | |
| 2.40 | Шланг высокого давления Zubr 5м M22x1.5 M14x1.5 (N000-023-189) | N000-023-189 | 1 698.8 | |
| 2.40 | ЗУБР для пистолета 375, 250 Атм, 10 м, шланг высокого давления, Профессионал (70411-375-10) (70411-375-10) | 70411-375-10 | 2 792.7 | |
| 3.1 | Игла чистящая (N000-023-191) | N000-023-191 | 102 | |
| 3.2 | Патрубок с распылителем (жиклер 0.94мм) (N000-023-027) | N000-023-027 | 1 110.46 | |
| 3.3 | Пистолет 70410-375 основная часть (N000-023-294) | N000-023-294 | 1 792.47 | |
| 3.3.1 | Клапан пистолета M13x1.0 (U582-300-113) | U582-300-113 | 606.72 | |
![Инструмент [АВД-П225]](/assets/components/minishop2/img/web/ms2_medium.png)

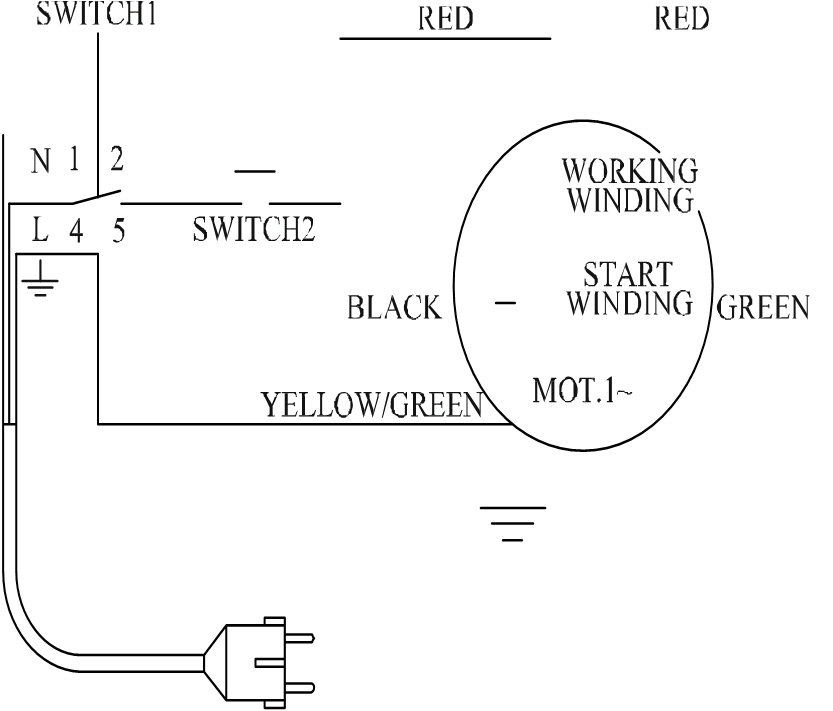

![Схема сборки и запчасти Инструмент [АВД-П225]](/assets/excp_files/schems/img/АВД-П225_ES.png)

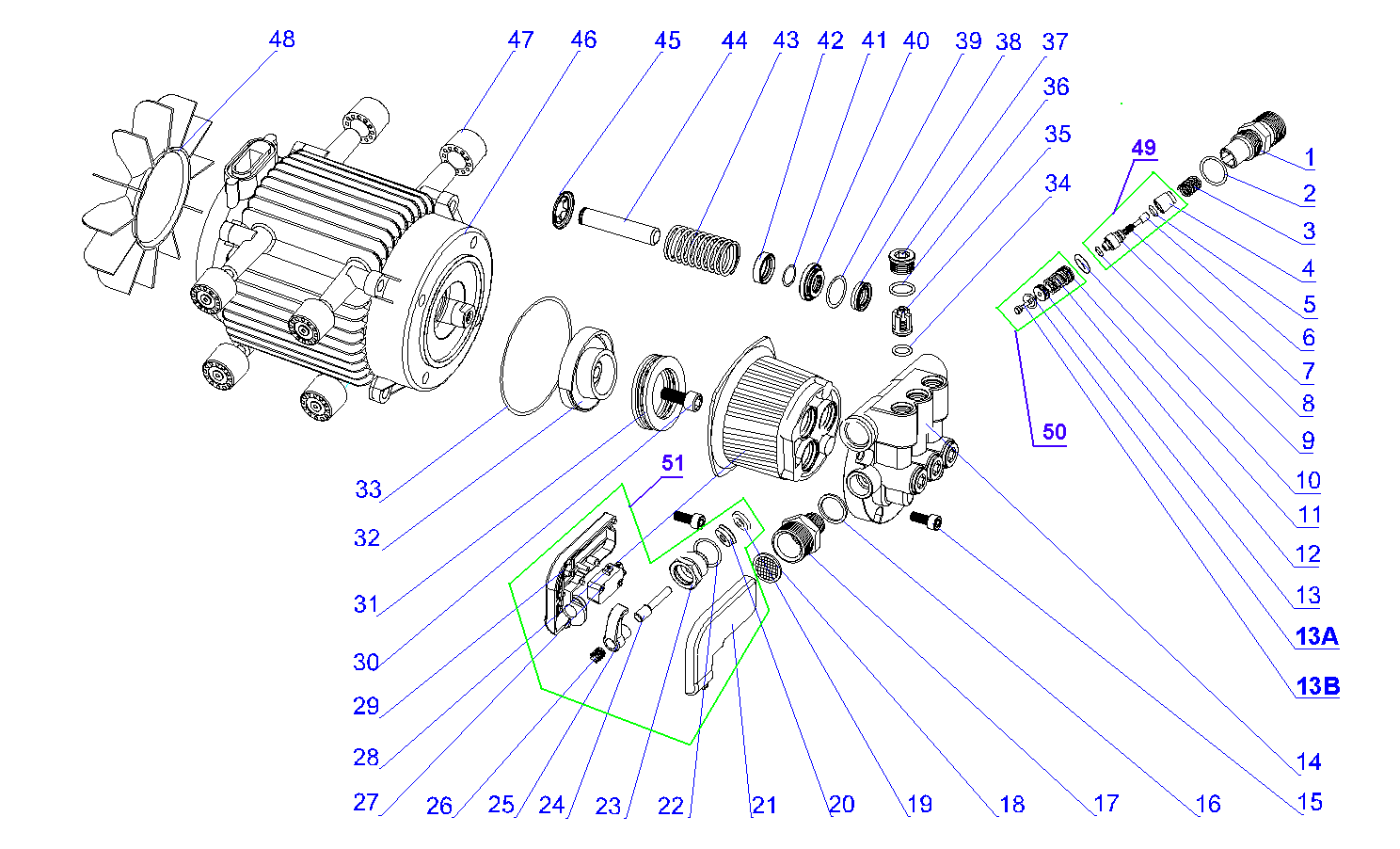

![Схема сборки и запчасти Инструмент [АВД-П225]](/assets/excp_files/schems/img/АВД-П225_EV.png)

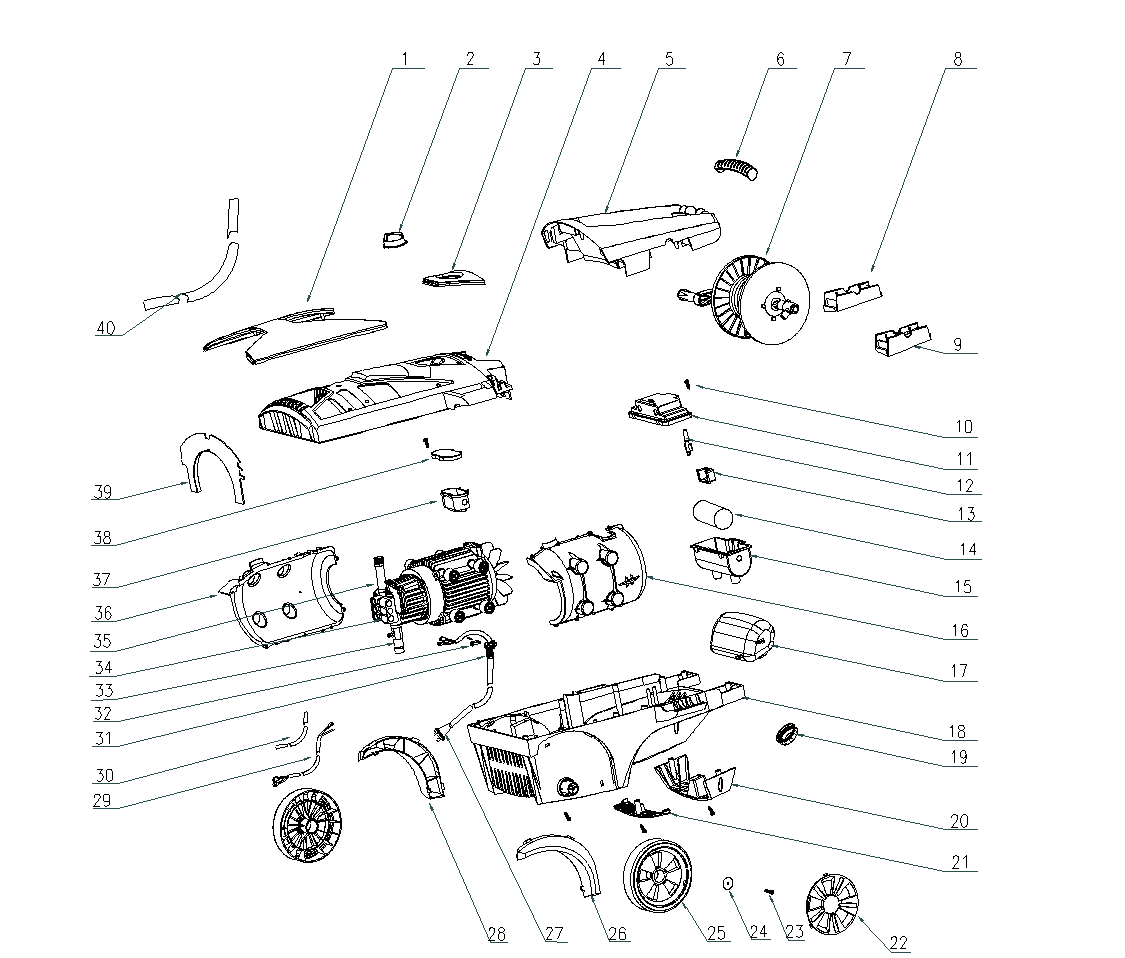

![Схема сборки и запчасти Инструмент [АВД-П225]](/assets/excp_files/schems/img/АВД-П225_EV1.png)
