Инструмент [БМЧ-220]

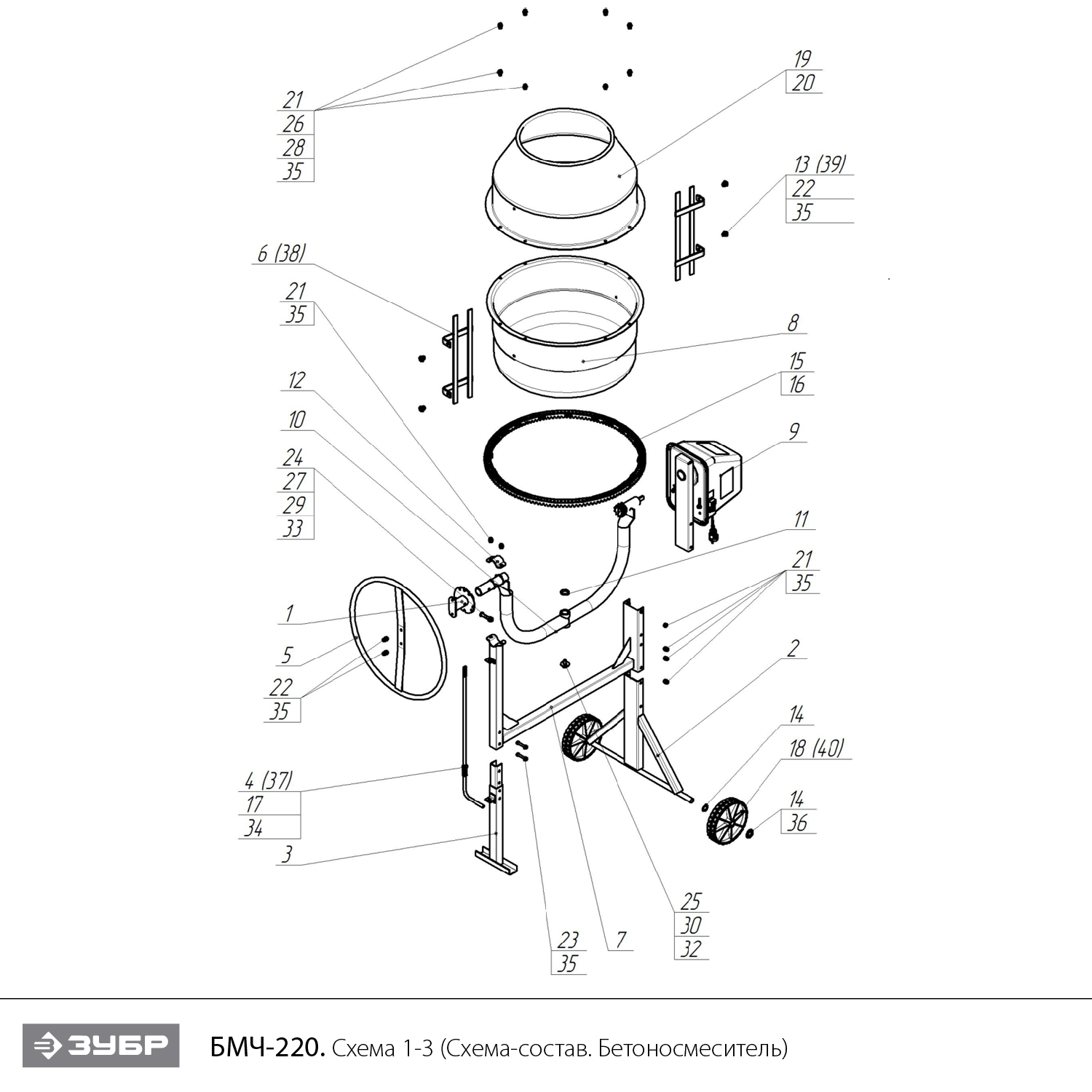

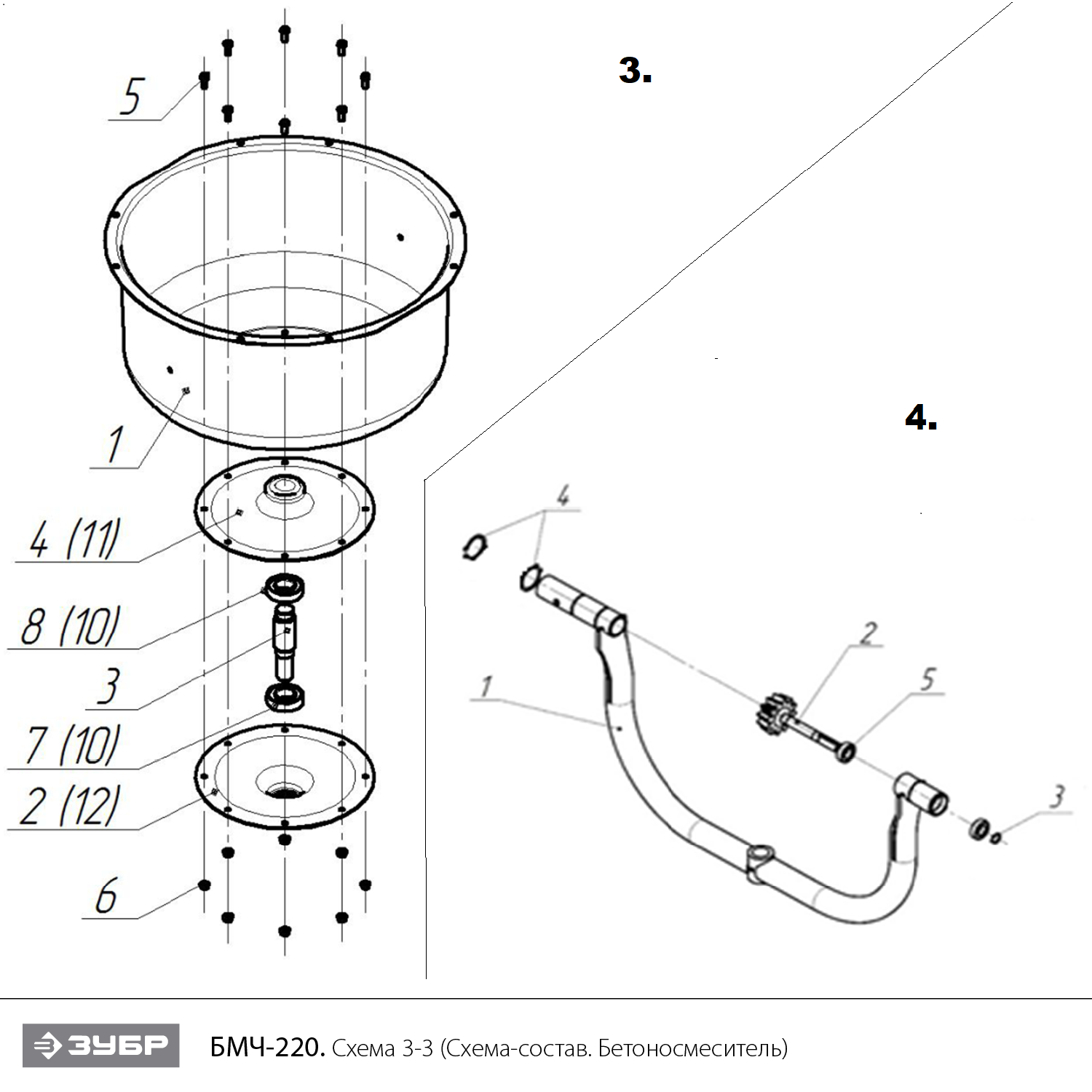

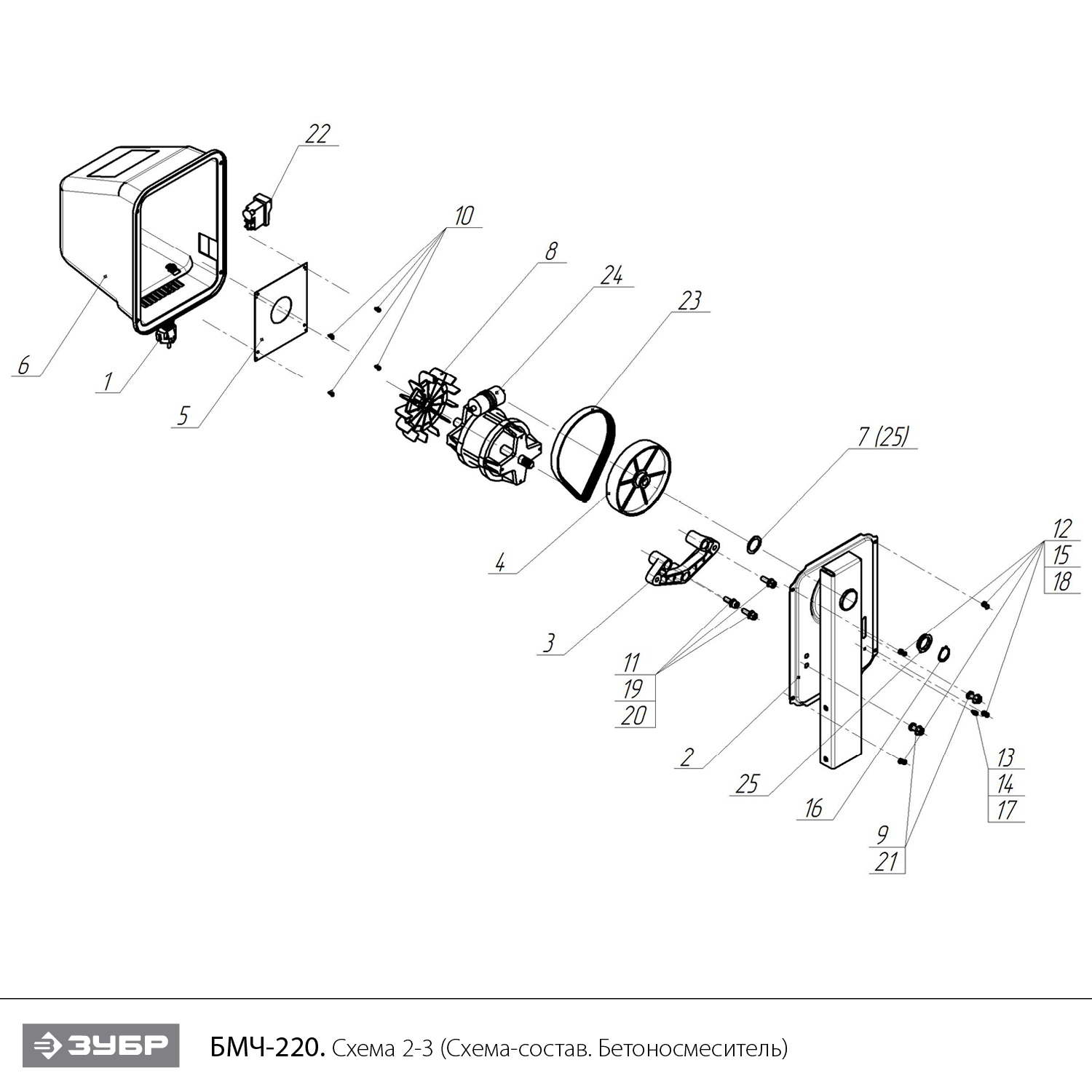

Схема сборки и запчасти Инструмент [БМЧ-220]

№	Наименование	Артикул	Цена
1.01	Диск фиксатора в сборе (N000-022-699-2)	N000-022-699-2	732.36
1.02	Основание заднее (N000-035-685)	N000-035-685	-
1.03	Основание переднее (N000-035-686)	N000-035-686	-
1.04	Фиксатор в сборе (N000-035-687)	N000-035-687	-
1.05	Колесо поворотное (N000-035-688)	N000-035-688	-
1.06	Лопасть бетоносмесителя Б120 (N000-022-687)	N000-022-687	487.56
1.07	Рама монтажная (N000-035-689)	N000-035-689	-
1.08	Ёмкость нижняя в сборе (N000-035-690)	N000-035-690	4 863.36
1.09	Привод в сборе Б180СВК (N000-035-691)	N000-035-691	-
1.10	Скоба в сборе (N000-035-692)	N000-035-692	4 659.36
1.11	Шайба регулировочная D26.5 (N000-022-700)	N000-022-700	-
1.12	Хомут (N000-022-658)	N000-022-658	216.24
1.13	Шайба-гровер D8 (N000-017-068)	N000-017-068	-
1.14	Шайба стопорная D21 (N000-022-704)	N000-022-704	-
1.16	Колесо (венец) чугунный Б130.00.020-01 (N000-022-695)	N000-022-695	4 049.4
1.17	Пружина (N000-035-693)	N000-035-693	-
1.18	Колесо опорное D200 (N000-022-684-2)	N000-022-684-2	337.62
1.19	Емкость верхняя бетоносмесителя Б160 (N000-022-698)	N000-022-698	7 645.92
1.20	Ёмкость средняя часть (N000-035-694)	N000-035-694	-
1.21	Болт M8х6 (N000-022-750)	N000-022-750	-
1.22	Болт M8х6 (N000-022-705)	N000-022-705	102
1.23	Болт M8х50 (UM03-000-027)	UM03-000-027	-
1.25	Болт M12х6 (N000-022-710)	N000-022-710	-
1.27	Гайка M10 (N000-022-714)	N000-022-714	-
1.28	Шайба D8 пружинная (N000-023-293)	N000-023-293	-
1.29	Шайба пружинная D10 (N000-027-604)	N000-027-604	-
1.30	Шайба D12 V1 (N000-022-716)	N000-022-716	-
1.31	Шайба D8 (N000-013-701)	N000-013-701	-
1.32	Шайба C12.02.Cm3.016 ГОСТ 6958-78 (N000-022-717)	N000-022-717	102
1.35	Гайка M8 (N000-022-819)	N000-022-819	-
1.37	Фиксатор в сборе (N000-022-754)	N000-022-754	622.2
1.38	Лопасть Б130.09.000 (комплект 2 шт.) (N000-022-687-2-W)	N000-022-687-2-W	-
1.39	Шайба D8 Б130.00.003 (набор 4шт.) (N000-017-068-C)	N000-017-068-C	-
1.40	Колесо опорное D200 (пара) (N000-022-684-W)	N000-022-684-W	667.08
2.01	Шнур питания армированый (N000-022-730)	N000-022-730	-
2.02	Корпус привода Б180СВК.04.000 (N000-027-734-2)	N000-027-734-2	-
2.03	Кронштейн (N000-030-968)	N000-030-968	514.08
2.04	Шкив ведомый D144 Б120К.14.00.006 (N000-022-726-3)	N000-022-726-3	330.48
2.05	Лист (N000-027-728)	N000-027-728	-
2.06	Кожух (N000-027-729)	N000-027-729	902.7
2.08	Крыльчатка d14.2хD140 (N000-022-732)	N000-022-732	172.38
2.12	Винт M5x12 (N000-025-203)	N000-025-203	-
2.13	Винт B2.M4x12.48.016 ГОСТ 17473-80 (N000-022-804)	N000-022-804	-
2.14	Гайка 2M4-6H.4.016 ГОСТ 5915-70 (N000-022-808)	N000-022-808	-
2.15	Гайка M5 (N000-018-724)	N000-018-724	-
2.16	Кольцо стопорное (N000-027-733)	N000-027-733	-
2.17	Шайба пружинная D4 (N000-026-846)	N000-026-846	-
2.18	Шайба пружинная D5 (N000-022-557)	N000-022-557	-
2.22	Выключатель электромагнитный DKLD DZ-04 2В 220В 16А (V000-003-318-2)	V000-003-318-2	1 615.68
2.23	Ремень поликлиновой 210J 7ручьев. H=16.38 L=533 181.16.001 (N000-022-725-3)	N000-022-725-3	1 470.84
2.23	Ремень зубчатый HTD 450 5M L=450 Z=90 Н=14 (N000-022-725)	N000-022-725	809.88
2.24	Электродвигатель для бетоносмесителя Б180ПЧ (V000-001-057)	V000-001-057	12 103
2.25	Шайба регулировочная D26.5 Б120.00.027 (комплект 6 шт.) (N000-022-700-C)	N000-022-700-C	-
3.01	Емкость нижняя для бетонсмесителя Б180ПЧ (N000-022-811)	N000-022-811	-
3.02	Фланец нижний (N000-022-813)	N000-022-813	1 897.2
3.03	Ось центральная Б130СВ.00.015 (N000-036-014)	N000-036-014	618.31
3.04	Фланец верхний (N000-022-812)	N000-022-812	1 897.2
3.07	Подшипник шариковый 80206-2Z (62х30х16) n/n (N000-022-752)	N000-022-752	1 046.52
3.09	Шайба D8 (N000-017-069)	N000-017-069	-
3.10	Фланец нижний Б130M.00.014 в комплекте с подшипником (N000-022-745-C)	N000-022-745-C	1 545.77
3.11	Фланец верхний Б130.00.013 в комплекте с подшипником (N000-022-748-C)	N000-022-748-C	2 267.13
3.12	Подшипник шариковый 180206-2RS (62х30х16) набор 2 шт. (N000-022-753-W)	N000-022-753-W	867
4.02	Вал привода в сборе Б180СВ.16.000-01 (N000-039-617)	N000-039-617	-
4.03	Кольцо A15.65Г ГОСТ 13942-86 (N000-022-761)	N000-022-761	-
4.04	Кольцо cтопорное D38 (N000-022-762)	N000-022-762	-
4.05	Подшипник 6002 2Z (N000-022-760)	N000-022-760	207.06
