Инструмент [БС-140-600]

Схема сборки и запчасти Инструмент [БС-140-600]

№	Наименование	Артикул	Цена

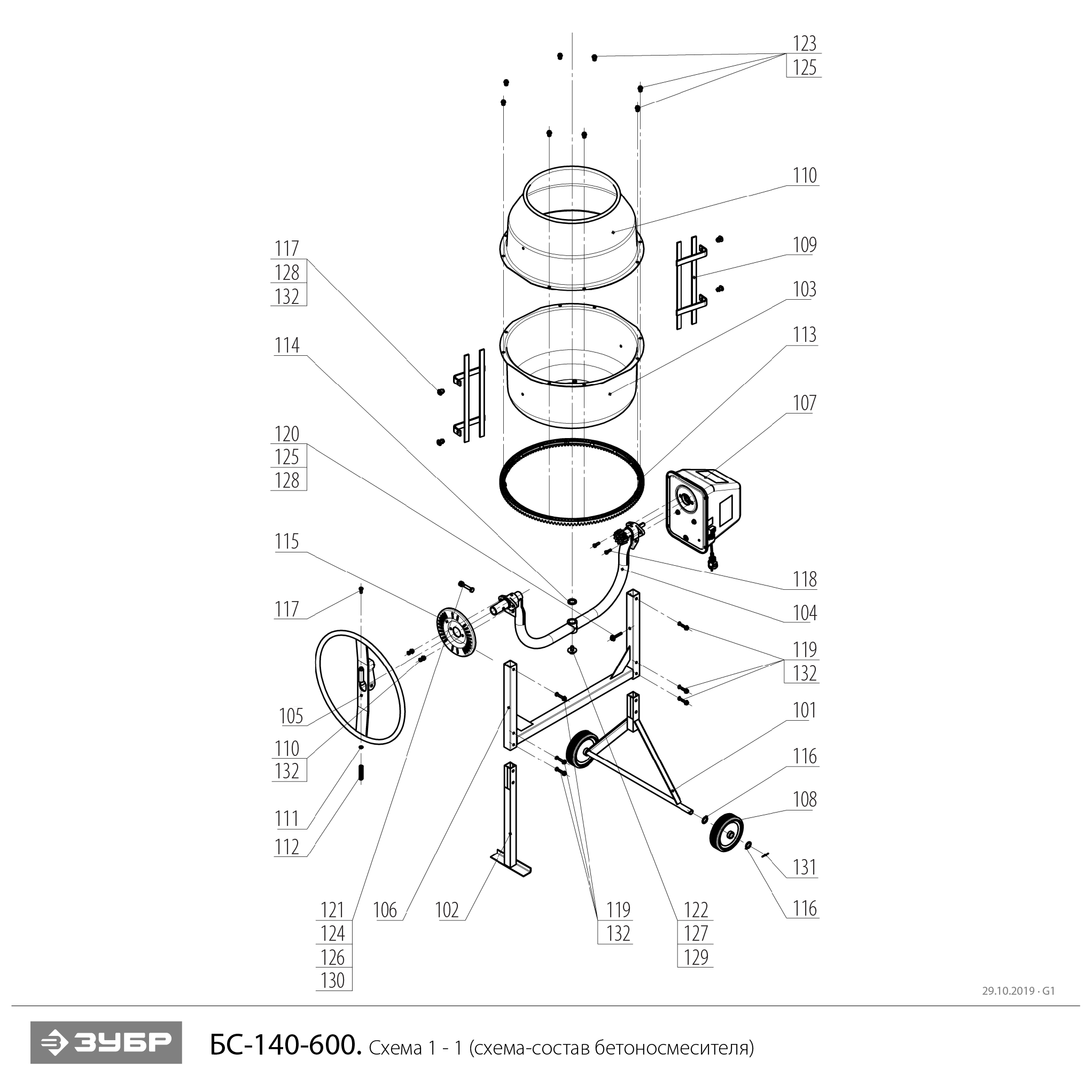

101	Основание заднее (N000-022-685)	N000-022-685	1 182.18
102	Основание переднее (N000-022-686)	N000-022-686	-
103	Емкость нижняя в сборе бетоносмесителя Б120. Б140 (N000-022-690)	N000-022-690	-
104	Скобка бетоносмесителя в сборе Б120Ч.06.000 (N000-022-681)	N000-022-681	4 204.44
105	Колесо поворотное (N000-022-683)	N000-022-683	1 742.16
106	Рама монтажная бетоносмесителя Б120 (N000-022-676)	N000-022-676	-
107	Привод бетоносмесителя в сборе (N000-022-679-5)	N000-022-679-5	-
108	Колесо опорное D200 (N000-022-684-2)	N000-022-684-2	337.62
109	Лопасть бетоносмесителя Б120 (N000-022-687)	N000-022-687	487.56
110	Емкость верхняя бетоносмесителя Б120 (N000-022-696)	N000-022-696	-
111	Шайба опорная (N000-022-702)	N000-022-702	-
112	Пружина сжатия (N000-022-701)	N000-022-701	192.78
113	Колесо (венец) чугунный Б120.00.019-03 (N000-022-694)	N000-022-694	3 428.22
114	Шайба регулировочная D26.5 (N000-022-700)	N000-022-700	-
115	Диск фиксатора (N000-022-699)	N000-022-699	375.36
116	Шайба стопорная D21 (N000-022-704)	N000-022-704	-
117	Болт M8х6 (N000-022-705)	N000-022-705	102
118	Болт M8х6 (N000-022-706)	N000-022-706	-
119	Пластина фиксации статора (N000-017-021)	N000-017-021	-
120	Болт M8х6 (N000-022-707)	N000-022-707	-
121	Болт M10х6 (N000-022-709)	N000-022-709	-
122	Болт M12х6 (N000-022-710)	N000-022-710	-
123	Винт M8х6 (N000-022-712)	N000-022-712	-
124	Гайка M10 (N000-022-714)	N000-022-714	-
125	Шайба D8 пружинная (N000-023-293)	N000-023-293	-
126	Шайба пружинная D10 (N000-027-604)	N000-027-604	-
127	Шайба пружинная D12 (N000-026-294)	N000-026-294	102
128	Шайба D8 (N000-013-701)	N000-013-701	-
129	Шайба C12.02.Cm3.016 ГОСТ 6958-78 (N000-022-717)	N000-022-717	102
130	Шайба D10 (N000-018-822)	N000-018-822	-
131	Шплинт 3.2x28 (N000-022-775)	N000-022-775	-
132	Гайка M8 (N000-022-713)	N000-022-713	-

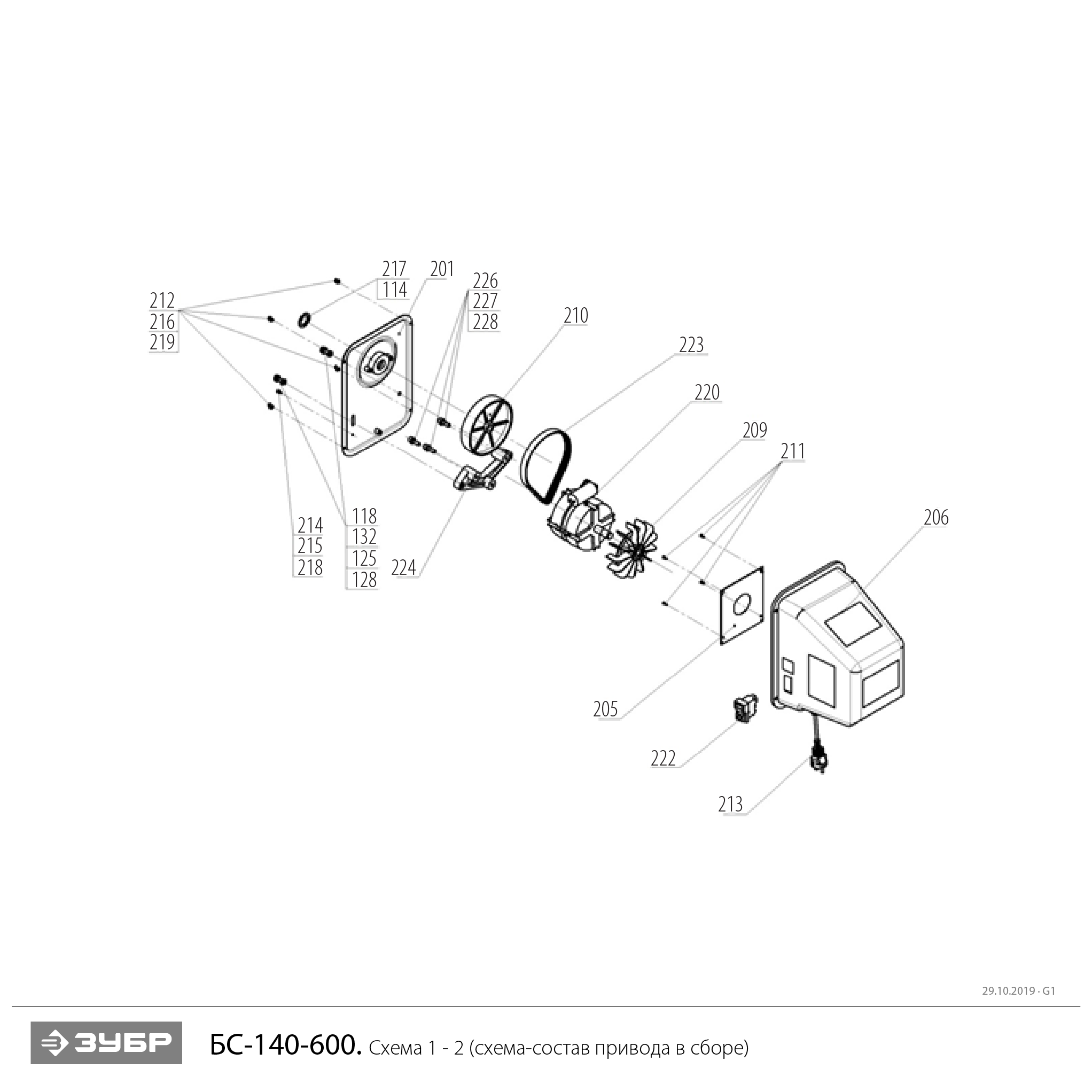

201	Стенка привода в сборе (N000-027-727-3)	N000-027-727-3	780.3
202	Болт изолирующий односторонний (N000-022-724)	N000-022-724	-
203	Болт изолирующий двусторонний (N000-022-723)	N000-022-723	-
205	Лист (N000-027-728)	N000-027-728	-
206	Кожух (N000-027-729)	N000-027-729	902.7
207	Шайба D5 (N000-013-851)	N000-013-851	-
208	Шкив ведущий (N000-022-791)	N000-022-791	310.08
209	Крыльчатка d14.2хD140 (N000-022-732-3)	N000-022-732-3	195.84
210	Шкив ведомый D144 Б120К.14.00.006 (N000-022-726-3)	N000-022-726-3	330.48
211	Саморез (U365-130-069)	U365-130-069	-
212	Винт M5x12 (N000-025-203)	N000-025-203	-
213	Шнур питания армированый (N000-022-730)	N000-022-730	-
214	Винт M4х12 (N000-023-855)	N000-023-855	-
215	Гайка 2M4-6H.4.016 ГОСТ 5915-70 (N000-022-808)	N000-022-808	-
216	Гайка M5 (N000-018-724)	N000-018-724	-
217	Кольцо стопорное (N000-027-733)	N000-027-733	-
218	Шайба пружинная D4 (N000-026-846)	N000-026-846	-
219	Шайба пружинная D5 (N000-022-557)	N000-022-557	-
220	Двигатель АД Y7112 700Вт (310 07 001) (V000-001-021-3)	V000-001-021-3	10 493.76
222	Выключатель электромагнитный DKLD DZ-04 2В 220В 16А (V000-003-318-2)	V000-003-318-2	1 615.68
223	Ремень поликлиновой 210J 7ручьев. H=16.38 L=533 181.16.001 (N000-022-725-3)	N000-022-725-3	1 470.84
224	Кронштейн (N000-030-968)	N000-030-968	514.08
226	Винт M8x25 (N000-027-572)	N000-027-572	-

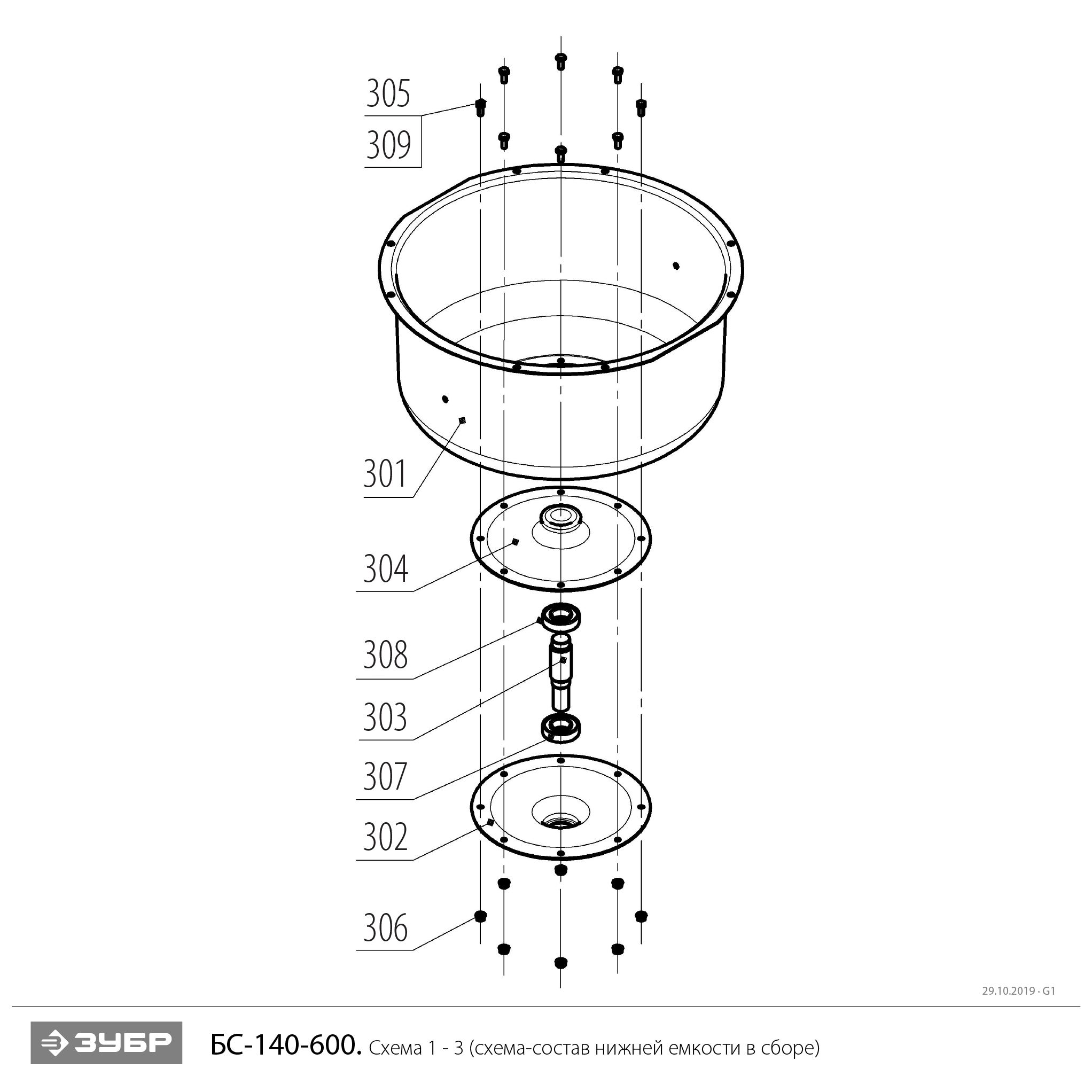

301	Емкость нижняя бетоносмесителя Б120. Б140 (N000-022-743)	N000-022-743	-
302	Фланец нижний Б120.00.014 (N000-022-745)	N000-022-745	-
303	Ось центральная бетоносмесителя Б120. Б140 (N000-022-746)	N000-022-746	-
304	Фланец верхний Б130М.00.013 (N000-022-748)	N000-022-748	997.56
305	Болт M8х6 (N000-022-750)	N000-022-750	-
306	Гайка M8 (N000-022-751)	N000-022-751	-
307	Подшипник шариковый 80206-2Z (62х30х16) n/n (N000-022-752)	N000-022-752	1 046.52
308	Подшипник шариковый 6206-2RS (62х30х16) n/n (N000-022-753)	N000-022-753	672.18
309	Шайба-гровер D8 (N000-017-068)	N000-017-068	-

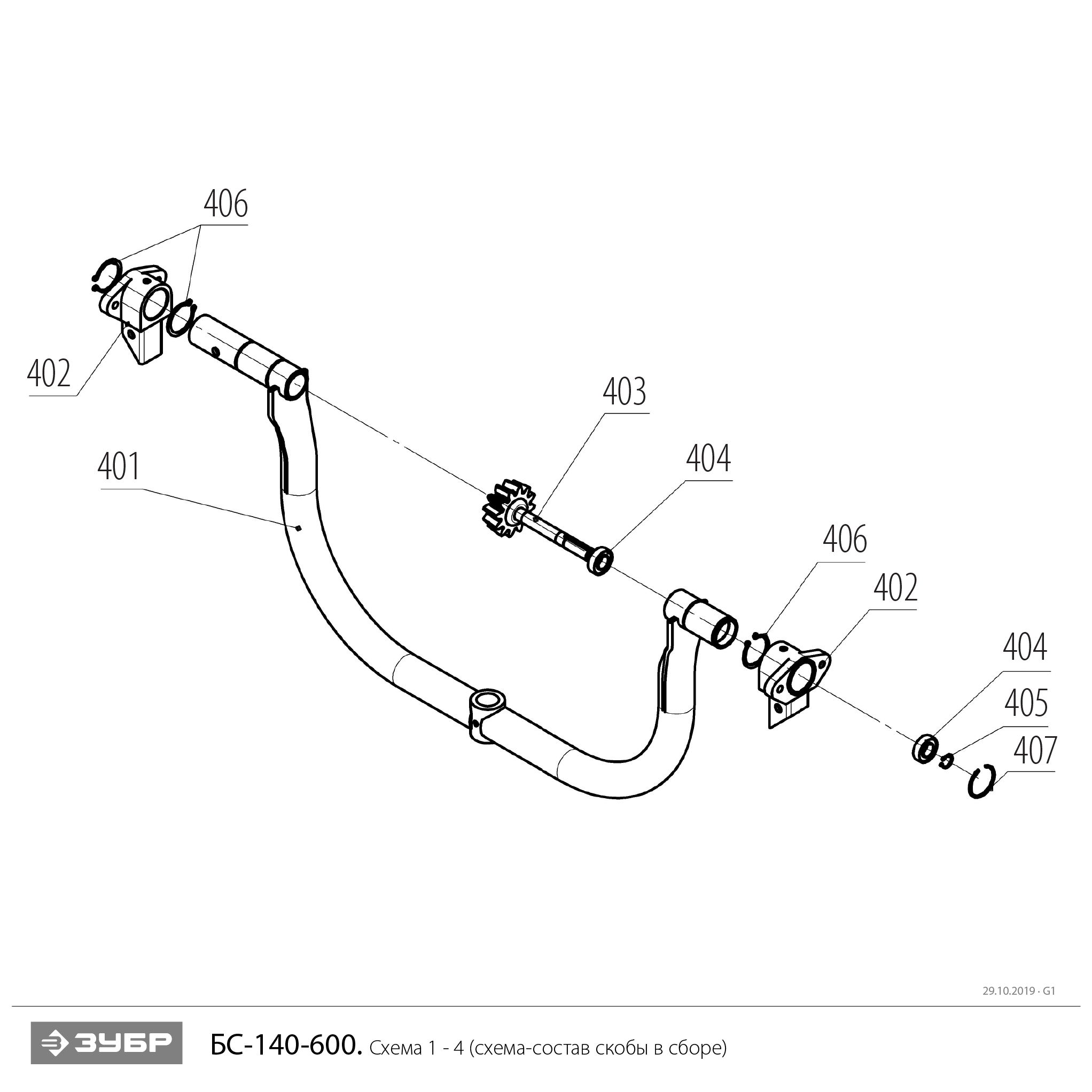

401	Скоба бетоносмесителя Б120. Б140 (N000-022-755)	N000-022-755	1 221.96
402	Кронштейн (N000-022-757)	N000-022-757	455.94
403	Вал привода в сборе (наборный) Б120Ч.12.000 (N000-022-758)	N000-022-758	-
404	Подшипник 6002 2Z (N000-022-760)	N000-022-760	207.06
405	Кольцо A15.65Г ГОСТ 13942-86 (N000-022-761)	N000-022-761	-
406	Кольцо стопорное D38 (U256-850-025)	U256-850-025	104.04
407	Кольцо запорное A38.65Г ГОСТ 13942-86 (N000-022-763)	N000-022-763	-
