Инструмент [ВА-1400]

Артикул:

ВА-1400

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

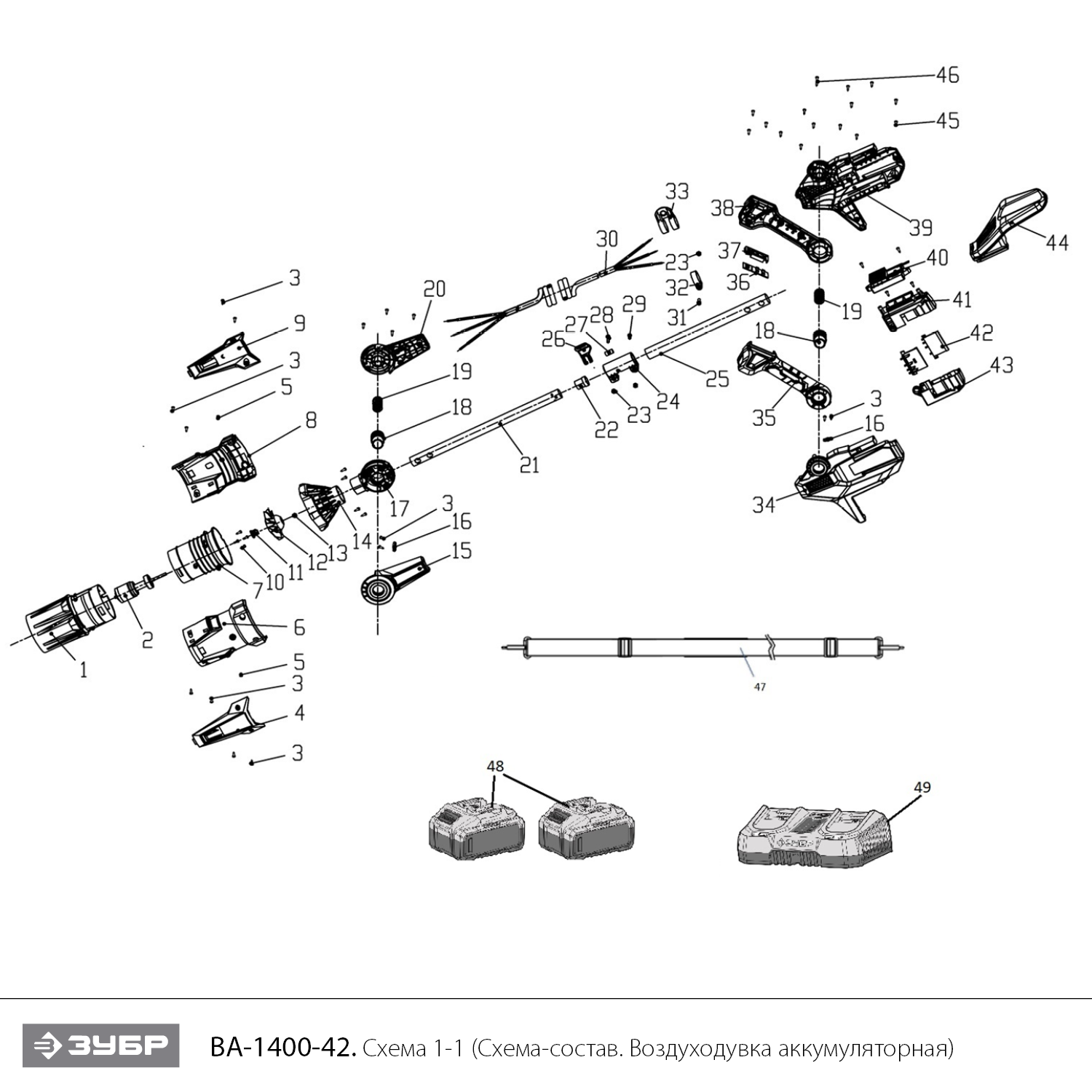

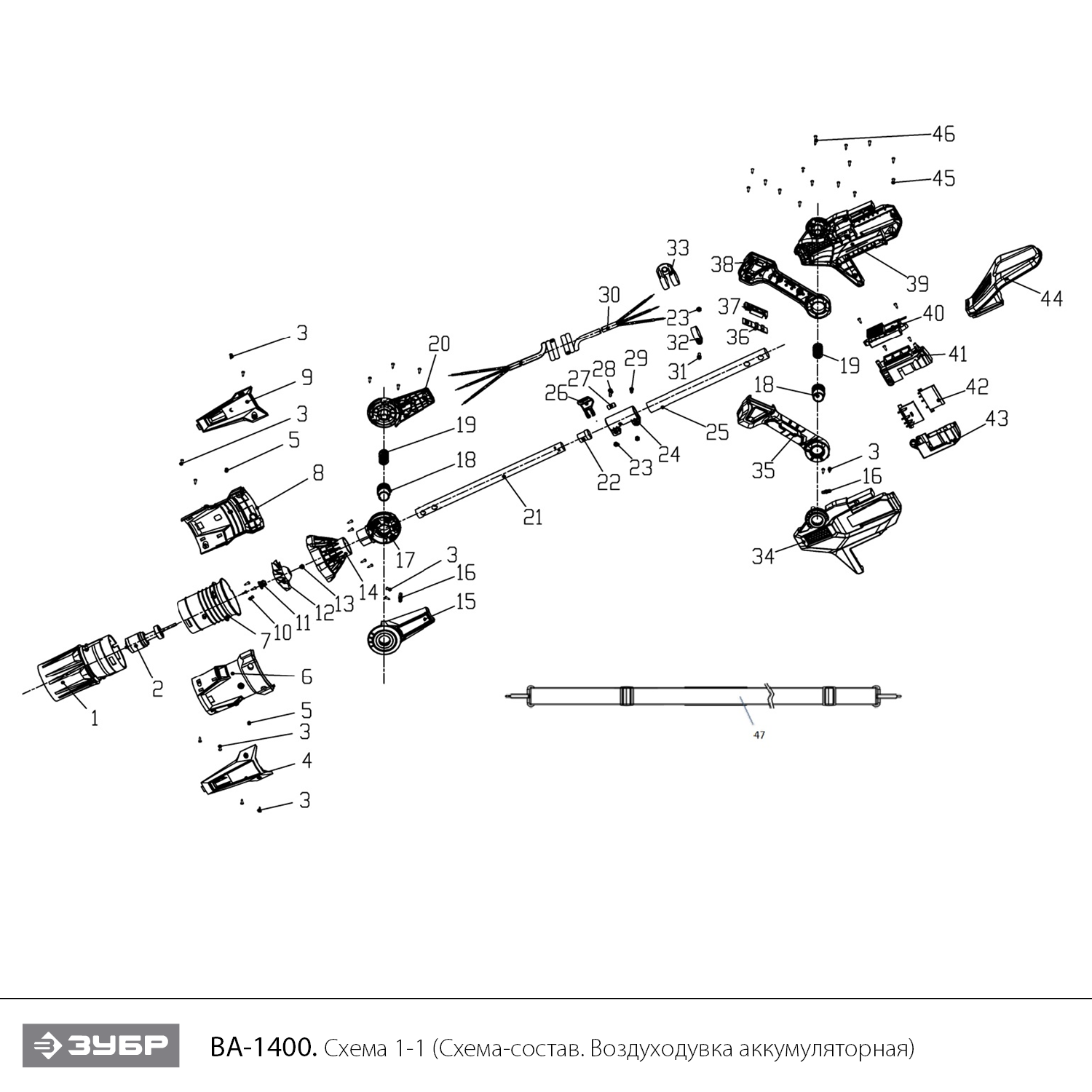

Схема сборки и запчасти Инструмент [ВА-1400]

№	Наименование	Артикул	Цена
1	Воздуховод	N000-045-772	-	+
2	Двигатель BRUSHLESS 114-8A52001 в сборе #	V000-002-427	-	+
2.1	Ротор двигателя BRUSHLESS 114-8A52001 с подшипниками в сборе	N000-045-718	-	+
2.2	Статор двигателя BRUSHLESS 114-8A52001	N000-045-719	-	+
2.3	Подшипник шариковый 686-2Z (13x6x5)Outdo	N000-045-720	-	+
2.4	Подшипник шариковый 606-2Z (17x6x6) Outdo	N000-045-721	-	+
3	Винт ST4x14	N000-045-722	-	+
4	Пластина декоративная левая	N000-045-723	-	+
5	Винт ST4x10	N000-045-724	-	+
6	Корпус левый нижний	N000-045-725	-	+
6_8	Корпус нижний в сборе (EV 6; 8) ss	N000-045-726	-	+
7	Выпрямитель воздушного потока	N000-045-727	-	+
8	Корпус правый нижний	N000-045-728	-	+
9	Пластина декоративная правая	N000-045-729	-	+
10	Винт M4x14	N000-045-730	-	+
11	Втулка вала	N000-045-731	-	+
12	Крыльчатка	N000-045-732	-	+
13	Гайка M5	N000-045-733	-	+
14	Крышка воздухозаборника	N000-045-734	-	+
15	Корпус шарнира левый	N000-045-735	-	+
15-20	Шарнир с корпусом в сборе (EV 15; 20) ss	N000-045-736	-	+
16	Пластина обжимная	N000-045-737	-	+
17	Шарнир	N000-045-738	-	+
18	Кнопка шарнира	N000-045-739	-	+
18-19_34-3	Рукоятка в сборе (EV 18; 19; 34; 35; 38; 39) ss	N000-045-758	-	+
19	Пружина кнопки шарнира	N000-045-740	-	+
20	Корпус шарнира правый	N000-045-741	-	+
21	Трубка малая	N000-045-742	-	+
22	Вставка пластиковая	N000-045-743	-	+
23	Гайка M5	N000-045-744	-	+
23-24_26-2	Муфта соеденительная в сборе (EV 23-24; 26-29) ss	N000-045-746	-	+
24	Муфта соединительная	N000-045-745	-	+
25	Трубка большая	N000-045-747	-	+
26	Ручка прижимная	N000-045-748	-	+
27	Штифт направляющий	N000-045-749	-	+
28	Винт M5x30	N000-045-750	-	+
29	Винт M5x14 (HEX)	N000-045-751	-	+
30	Жгут питания двигателя	N000-045-752	-	+
31	Винт M5x14 (HEX)	N000-045-753	-	+
32	Кольцо подвеса	N000-045-754	-	+
32-33	Подвес ремня с кольцом в сборе (EV 32-33) ss	N000-045-755	-	+
33	Подвес ремня	N000-045-756	-	+
34	Корпус левый верхний	N000-045-757	-	+
34_39	Корпус верхний в сборе (EV 34; 39) ss	N000-045-759	-	+
35	Рукоятка левая	N000-045-760	-	+
36	Плата управления режимами работы 216-8A520001 (HW: SW:) с наклейкой в сборе ss	V000-004-690	-	+
37	Панель индикации и управления режимами работы	N000-045-761	-	+
38	Рукоятка правая	N000-045-762	-	+
39	Корпус правый верхний	N000-045-763	-	+
40	Плата управления двигателем BRUSHLES 114-8A52001 (HW: SW: )	V000-004-691	-	+
41	Держатель аккумулятора верхний	N000-045-764	-	+
41_43	Держатель аккумулятора в сборе (EV 41; 43)	N000-045-765	-	+
42	Вилка контактная в сборе	N000-045-766	-	+
43	Держатель аккумулятора нижний	N000-045-767	-	+
44	Подлокотник	N000-045-768	-	+
45	Винт ST4x16	N000-045-769	-	+
46	Винт ST4x35	N000-045-770	-	+
47	Ремень плечевой	N000-045-771	-	+
