Инструмент [ДА-12-2-Ли КНМ3]

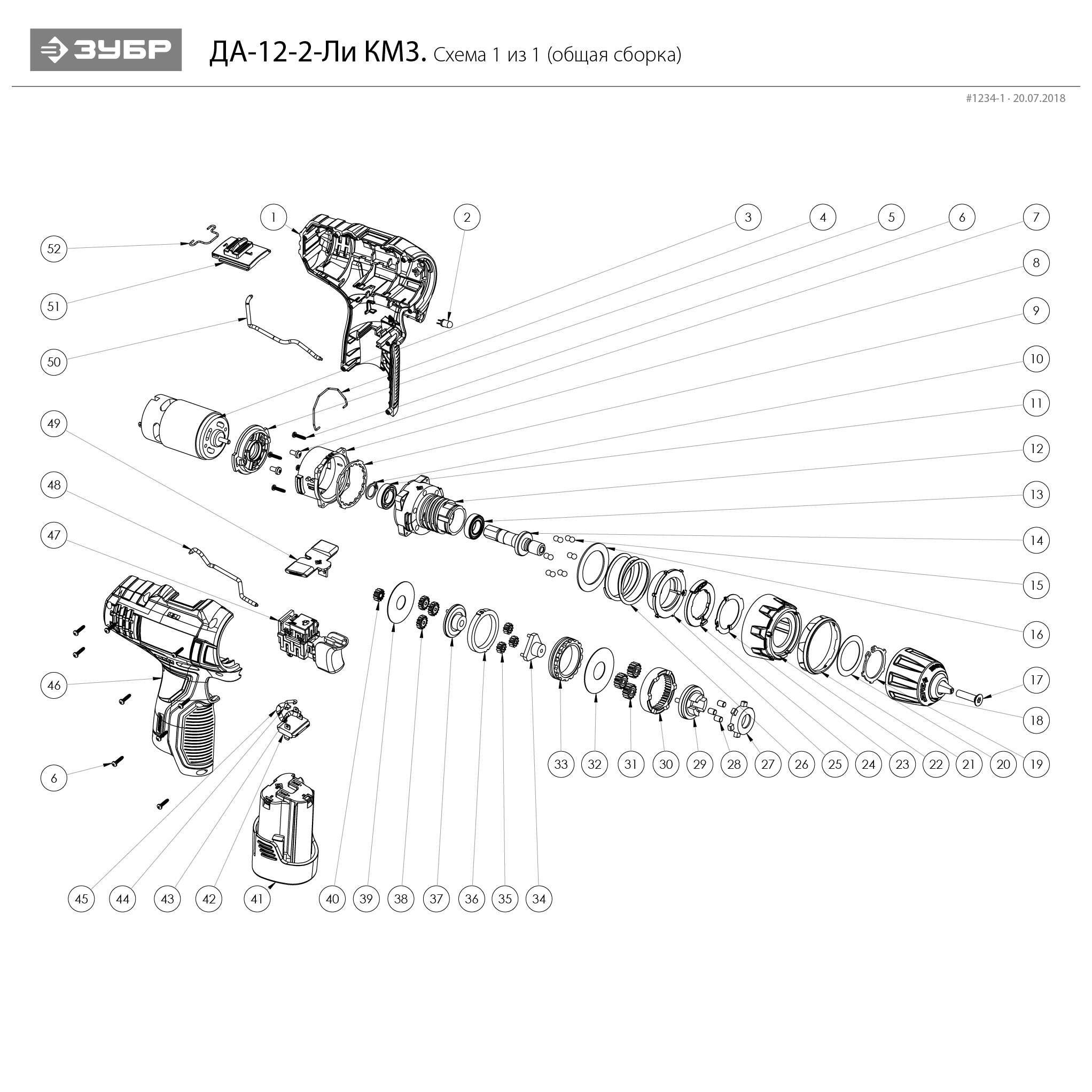

Схема сборки и запчасти Инструмент [ДА-12-2-Ли КНМ3]

№	Наименование	Артикул	Цена
1	Корпус левая часть (N000-025-713)	N000-025-713	412.2
2	Светодиод ARL2-5213UWC-23cd (N000-018-828)	N000-018-828	102
3	Двигатель RS-550S DC 12V (LIANG YE) с шестерней Z13 в сборе ss (V000-002-345)	V000-002-345	1 268.25
4	Рычаг переключателя скоростей (N000-025-714)	N000-025-714	102
5	Корпус редуктора нижняя часть (N000-025-715)	N000-025-715	206.04
6	Саморез ST2.2x10 (N000-025-716)	N000-025-716	-
7	Винт M3x6 (N000-025-717)	N000-025-717	-
8	Корпус редуктора средняя часть (N000-025-718)	N000-025-718	206.1
9	Шайба селектора (N000-025-719)	N000-025-719	126.11
10	Кольцо стопорное разжимное D9 #F (N000-025-720)	N000-025-720	-
11	Подшипник 61800 (N000-025-721)	N000-025-721	-
12	Корпус редуктора верхняя часть (N000-025-722)	N000-025-722	342.28
13	Подшипник 61800-2RS (N000-025-723)	N000-025-723	-
14	Шпиндель (N000-025-724)	N000-025-724	270.21
15	Шарик стальной 4мм (N000-025-725)	N000-025-725	-
16	Шайба прижимная (N000-025-726)	N000-025-726	-
17	Винт M5х20 (Левая резьба) (N000-025-727)	N000-025-727	103.05
18	Патрон 3/8" (N000-025-318)	N000-025-318	805.13
19	Стопорное кольцо (N000-025-728)	N000-025-728	-
20	Шайба (N000-025-729)	N000-025-729	-
21	Кольцо (N000-025-730)	N000-025-730	-
22	Муфта регулятора момента (N000-025-731)	N000-025-731	792.66
23	Шайба пружинная (N000-025-732)	N000-025-732	-
24	Шайба (N000-025-733)	N000-025-733	-
25	Кольцо резьбовое (N000-025-734)	N000-025-734	-
26	Пружина регулятора момента (N000-025-735)	N000-025-735	-
27	Фланец редуктора (N000-025-736)	N000-025-736	221.6
28	Ролик D4x5.5 (N000-025-737)	N000-025-737	206.1
29	Водило 3 ступени (N000-025-738)	N000-025-738	-
30	Эпицикл 3 ступени (N000-025-739)	N000-025-739	102
31	Шестерня 3 ступени (N000-025-740)	N000-025-740	102
32	Шайба (N000-025-741)	N000-025-741	-
33	Эпицикл 2 ступени (N000-025-742)	N000-025-742	206.1
34	Водило 2 ступени (N000-025-743)	N000-025-743	-
35	Шестерня 2 ступени (N000-025-744)	N000-025-744	102
36	Эпицикл 1 ступени (N000-025-745)	N000-025-745	102
37	Водило 1 ступени (N000-025-746)	N000-025-746	146.61
38	Шестерня 1 ступени (N000-025-747)	N000-025-747	102
39	Шайба (N000-025-748)	N000-025-748	-
40	Шестерня двигателя Z12 D8.9хd3.2х5.0 (N000-025-749)	N000-025-749	206.1
41	Аккумуляторная батарея 12 В, Li-Ion, 1.5 Ач, ЗУБР (АКБ-12-Ли 15М3)	АКБ-12-Ли 15М3	969.9
42	Разъем батареи (N000-025-750)	N000-025-750	412.2
46	Корпус правая часть (N000-025-751)	N000-025-751	412.2
47	Выключатель EGD VS85 20A 14.4VDC 5E4 (V000-002-676)	V000-002-676	1 391.2
49	Переключатель направления вращения (N000-025-752)	N000-025-752	-
51	Переключатель скоростей (N000-025-753)	N000-025-753	-
52	Пружина переключателя скоростей (N000-025-754)	N000-025-754	204
53	Зарядное устройство БЗУ 12В для АКБ М3 (V000-006-072)	V000-006-072	2 220.73
54	Плата управления АКБ (V000-004-353)	V000-004-353	186.24
55	Аккумуляторный элемент Li-Ion 3.7V, 1500 mAh (N000-019-740)	N000-019-740	-
56	Корпус АКБ (N000-025-755)	N000-025-755	-
57	Редуктор в сборе (N000-025-756)	N000-025-756	2 845.01
