Инструмент [ДП-К7-15000]

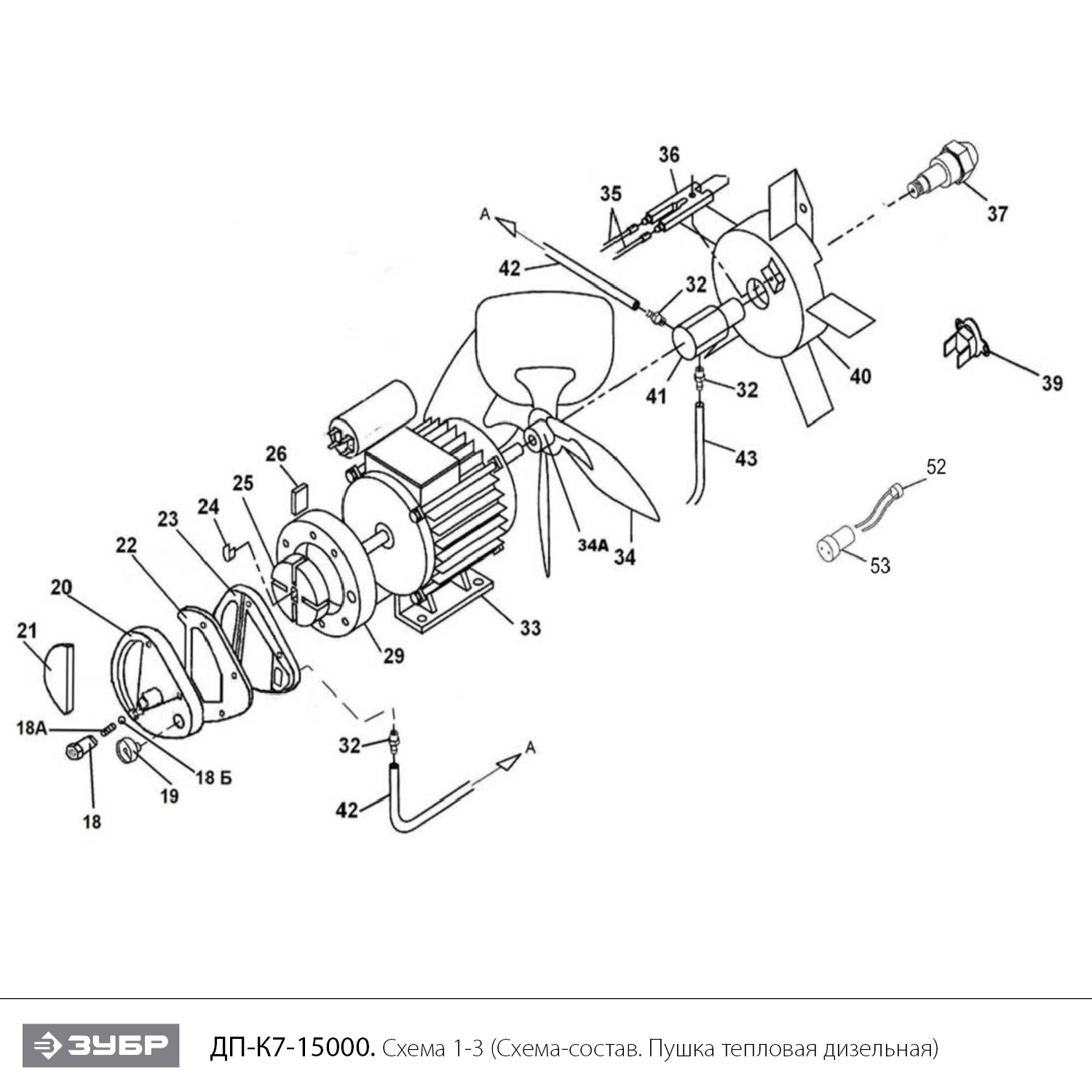

Схема сборки и запчасти Инструмент [ДП-К7-15000]

№	Наименование	Артикул	Цена
18	Винт регулировочный (N000-019-541)	N000-019-541	102
18А	Пружина D5.7xh16 (N000-019-542)	N000-019-542	230.52
18Б	Шарик стальной D6 (N000-019-543)	N000-019-543	102
19	Манометр 1bar (D40 3/8" папа резьба сзади) (N000-019-544)	N000-019-544	1 134.24
20	Держатель фильтра (N000-019-545)	N000-019-545	412.2
21	Фильтр входной (поролон) ДК 14ПК.2.08.004 (N000-019-546)	N000-019-546	367.2
22	Фильтр выходной (фетр) ДК 14ПК.1.08.003.01 (N000-019-547)	N000-019-547	824.42
23	Крышка компрессора задняя (N000-019-548)	N000-019-548	964.92
24	Муфта компрессора 100123 (05.24.020) (N000-019-549)	N000-019-549	292.74
25	Ротор компрессора графитовый 19 мм (N000-019-550)	N000-019-550	4 496.16
26	Лопасть компрессора графитовая 19 мм (N000-019-551)	N000-019-551	252.96
29	Корпус компрессора 19мм (N000-019-552)	N000-019-552	1 485.12
31	Трансформатор зажигания ТРЭ-220-2К-ТТ 220V/2x15kV 30mA ПВ100% (V000-007-048)	V000-007-048	7 200.18
32	Ниппель 1/8М-ерш (N000-019-673)	N000-019-673	394.74
33	Двигатель асинхронный YYF90-150-2S 150Вт 220В (V000-001-016)	V000-001-016	12 366.18
33	Двигатель асинхронный 375К AR-4 150Вт 220В (V000-001-016-2)	V000-001-016-2	11 511.72
34	Крыльчатка вентилятора D20 5 лопастей (N000-019-554)	N000-019-554	847.62
34А	Ступица вентилятора стальная (N000-019-555)	N000-019-555	366.18
35	Кабель высоковольтный 365мм (N000-019-556)	N000-019-556	1 607.6
36	Электрод двойной 100225 (N000-019-557)	N000-019-557	555
37	Форсунка в сборе 0,525 100140/В (N000-019-558)	N000-019-558	11 007.84
37.1	Кольцо уплотнительное топливной форсунки D10хd6х5 (N000-010-151)	N000-010-151	867
39	Термостат 200°С нормально замкнутый (код 33041/A) (N000-019-559)	N000-019-559	371.28
40	Головка горелки D82 (N000-019-560)	N000-019-560	1 236.62
41	Держатель сопла (N000-019-561)	N000-019-561	1 640.16
42	Воздуховод ДК-15П РВ ДК-14ПК.00.005 L560мм (N000-019-566)	N000-019-566	251.94
43	Трубка топливная L110 D10/d5 550029ТС (N000-019-567)	N000-019-567	236.64
44	Лампа контрольная 220V (N000-019-568)	N000-019-568	-
45	Выключатель однополюсный 220В, 50ГЦ, 1кВт (V000-003-294)	V000-003-294	371.28
46	Термостат капиллярный 900005 (N000-019-536)	N000-019-536	1 234.2
47	Коробка электрическая металл (N000-019-569-2)	N000-019-569-2	-
48	Крышка электрокоробки (N000-019-570)	N000-019-570	483.48
49	Контроллер тепловой пушки дизельной ППУ -4.01.02 (V000-004-309-2)	V000-004-309-2	6 024.12
50	Ввод кабельный (N000-019-540)	N000-019-540	102
52	Фотодатчик 300006/А (N000-019-572)	N000-019-572	655.86
53	Защита фотодатчика (N000-019-573)	N000-019-573	304.98
101	Решетка входная (N000-019-574)	N000-019-574	-
102	Ручка для переноски (N000-019-530)	N000-019-530	-
106	Крышка топливного бака (N000-019-575)	N000-019-575	102
108	Камера сгорания внешняя (N000-019-576)	N000-019-576	-
109	Бак топливный ДК-15П.05.000 (N000-019-577)	N000-019-577	16 488.25
110	Корпус (N000-019-578)	N000-019-578	-
111	Камера сгорания (N000-019-528)	N000-019-528	4 357.44
112	Крышка верхняя (N000-019-579)	N000-019-579	1 635.71
114	Шнур сетевой ПВС-ВП 3х0.75мм2 1.5м (N000-019-580)	N000-019-580	180.54
115	Ручка на капиллярный термостат (N000-019-537)	N000-019-537	-
118	Колодка клеменная 10А 20023 (N000-019-571)	N000-019-571	-
119	Фильтр топливный 100211/D (N000-026-595)	N000-026-595	568.14
120	Элемент фильтрующий фильтра топливного бака 44680А (N000-019-598-2)	N000-019-598-2	511.02

Инструмент [ДП-К7-15000]

Схема сборки и запчасти Инструмент [ДП-К7-15000]
