Инструмент [ДУ-П1100-2-К]

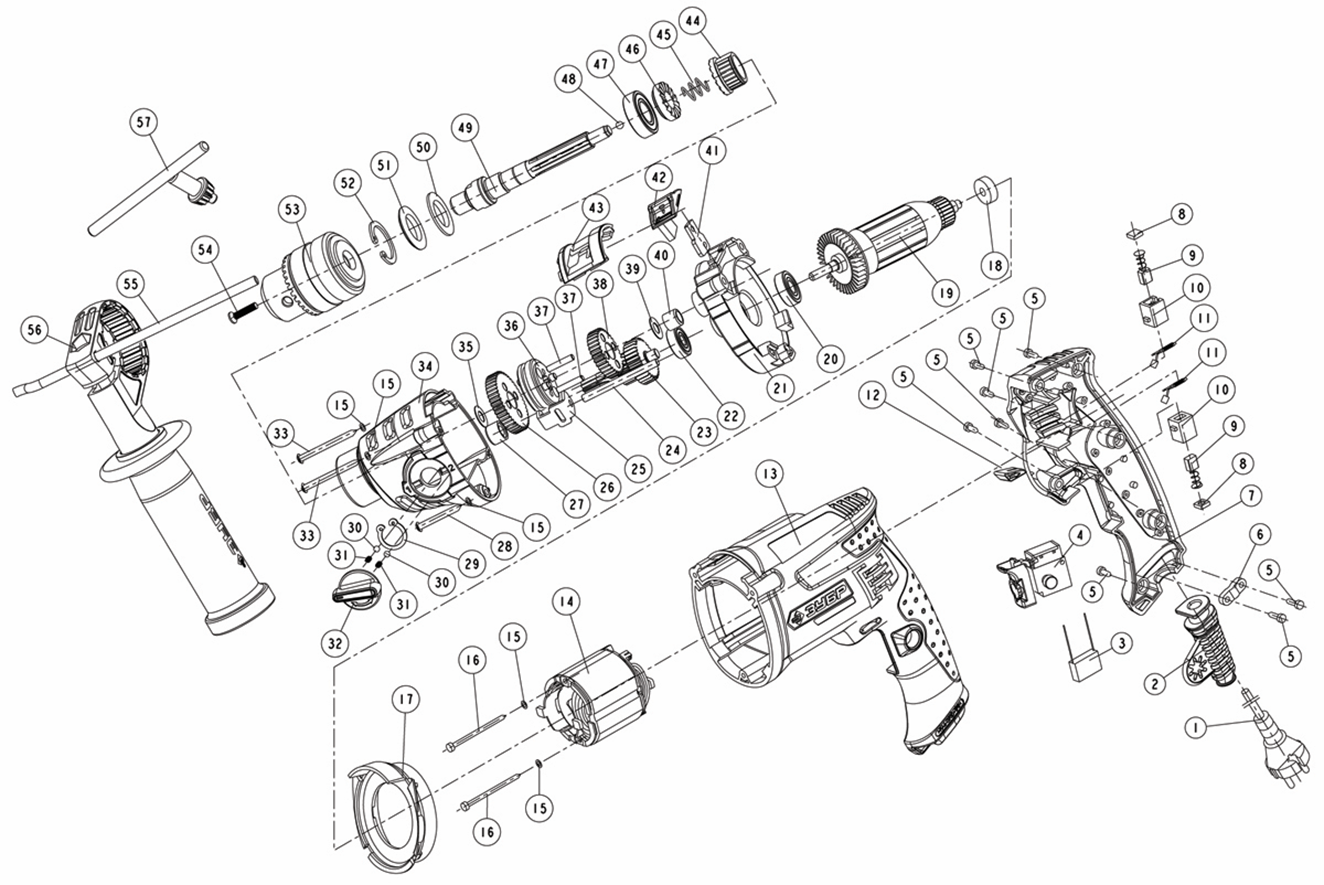

Схема сборки и запчасти Инструмент [ДУ-П1100-2-К]

№	Наименование	Артикул	Цена
1	Шнур сетевой ZUBR H05RN-F 2х1мм2 3м резиновый (V000-006-371)	V000-006-371	206.1
3	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
4	Выключатель FA2-6/1 BEK 8(8)A 250V 5E4 (V000-003-475)	V000-003-475	-
5	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
6	Прижим шнура #Fu (U352-120-058)	U352-120-058	-
7	Корпус статора (N000-036-345)	N000-036-345	-
8	Крышка щеткодержателя 14х14 (U352-120-037)	U352-120-037	103.05
9	Щетка графитовая (пара) 5.4х10.9х16 (U502-850-009-W)	U502-850-009-W	171
10	Щеткодержатель в сборе 16х13.5х23 (U502-850-010)	U502-850-010	202.06
11	Катушка индукторная #Fu (U352-110-057)	U352-110-057	103.05
12	Переключатель реверса (V000-000-755)	V000-000-755	103.05
13	Ручка правая часть (N000-036-346)	N000-036-346	-
14	Статор (N000-015-263)	N000-015-263	824.42
15	Шайба D4 (UM04-000-002)	UM04-000-002	103.05
16	Саморез 4x72 PH2 #F (UM02-000-048)	UM02-000-048	-
17	Защита статора (N000-010-792)	N000-010-792	-
18	Подшипник шариковый 627 (22х7х7) (U009-627-RS0)	U009-627-RS0	103.05
19	Ротор КДС шаг зуба 180 (N000-015-268)	N000-015-268	2 284
20	Подшипник шариковый 609 (24х9х7) Uragan (U009-609-RS0)	U009-609-RS0	206.1
21	Промщит (N000-010-889)	N000-010-889	396.32
22	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
23	Шестерня промежуточная (N000-015-272)	N000-015-272	294.24
24	Штифт D5хL70 (N000-010-892)	N000-010-892	189.16
25	Вилка (N000-010-893)	N000-010-893	450.37
26	Шестерня первой скорости #Fu (U352-120-013)	U352-120-013	206.1
27	Подшипник игольчатый F071408 (14х7х8) (U010-071-410)	U010-071-410	206.1
28	Саморез 4х48 PH2 (UM02-000-108)	UM02-000-108	-
29	Кольцо разжимное D15 #F (UM06-001-008)	UM06-001-008	103.05
30	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
31	Пружина D3 h8 #Zu (U352-120-024)	U352-120-024	103.05
32	Переключатель скорости (N000-010-900)	N000-010-900	102
33	Саморез 4x52 PH2 #F (UM02-000-084)	UM02-000-084	-
34	Корпус редуктора (N000-010-902)	N000-010-902	1 008.83
35	Шайба D20 D12 h0,6 (U501-105-037)	U501-105-037	104.04
36	Муфта сцепления #Fu (U352-120-014)	U352-120-014	206.1
37	Штифт D4х20 (U352-120-015)	U352-120-015	103.05
38	Шестерня второй скорости #Fu (U352-120-016)	U352-120-016	309.15
40	Подшипник игольчатый HK0810 (12x8x10) (U010-081-000)	U010-081-000	126.48
41	Планка переключения удар-сверление (U502-850-026)	U502-850-026	103.05
42	Переключатель удар-сверление (N000-010-910)	N000-010-910	102
43	Направляющая (N000-010-911)	N000-010-911	383.48
44	Панель ударная (U502-105-045)	U502-105-045	412.2
45	Пружина (U502-850-030)	U502-850-030	206.1
46	Панель ударная #Fu (U352-120-008)	U352-120-008	206.1
47	Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS)	U009-600-2RS	434.37
48	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
49	Шпиндель 114.4xD13xD8 (U502-105-050)	U502-105-050	638.5
50	Пыльник (U352-120-005)	U352-120-005	103.05
51	Шайба #Fu (U352-120-004)	U352-120-004	-
52	Кольцо стопорное сжимное D34 (UM06-002-002)	UM06-002-002	104.04
53	Патрон ключевой для дрели, 1/2, 1,5-13мм (UAC-13-1/2)	UAC-13-1/2	515.25
54	Винт M5х25 (Левая резьба) (UM01-001-005)	UM01-001-005	103.05
56	Рукоятка дополнительная в сборе (U502-850-040-C)	U502-850-040-C	309.15
57	Ключ для патрона, 13мм #Z (U102-500-033)	U102-500-033	103.05
б/н	Кольцо уплотнительное D21.5хd16.5хh2.5 (U502-850-014)	U502-850-014	104.04
