| 1 | Штуцер выходной (U582-200-001) | U582-200-001 | 191.55 | |
| 2 | Пружина (U582-300-005) | U582-300-005 | - | |
| 3 | Кольцо уплотнительное D20х2.4 (U402-142-020) | U402-142-020 | 206.1 | |
| 4 | Штуцер выходной в сборе с золотником (U582-300-006-C) | U582-300-006-C | 863.07 | |
| 5 | Кольцо уплотнительное D16х2.4 (U402-140-078) | U402-140-078 | 303.28 | |
| 10 | Кольцо уплотнительное D16хd12х2.3 (U582-300-091) | U582-300-091 | 102 | |
| 13A | Кольцо уплотнительное D11.2хh2.4 (U402-140-026) | U402-140-026 | 206.1 | |
| 13C | Поршень выходного клапана в сборе D16x36.5 (U582-300-011-C) | U582-300-011-C | 525.95 | |
| 14 | Корпус помпы 89x95x46 (U582-200-014) | U582-200-014 | 1 157.53 | |
| 15 | Винт M8x27 (UM01-000-054) | UM01-000-054 | 103.05 | |
| 16 | Кольцо уплотнительное D19хd14хh2.65 (U402-142-053) | U402-142-053 | 206.1 | |
| 17 | Штуцер входной L105 M26x1.75/M16x1.5 (U582-300-017) | U582-300-017 | 225.19 | |
| 18 | Фильтр D20х1 (U582-300-018) | U582-300-018 | 105.36 | |
| 19 | Шток выключателя L30хD6хd4 (U582-300-019) | U582-300-019 | 102 | |
| 21 | Корпус выключателя нижняя часть 75х51х12 (U582-300-021) | U582-300-021 | 169.21 | |
| 23 | Кольцо уплотнительное D22хd17х2.5 (U582-300-023) | U582-300-023 | 102 | |
| 24С | Пробка в сборе М20 (U582-300-024-C) | U582-300-024-C | 196.85 | |
| 25 | Рычаг (U582-300-025) | U582-300-025 | 102 | |
| 26 | Пружина (U582-300-026) | U582-300-026 | 105.36 | |
| 26A | Винт M8х33 (UM01-000-177) | UM01-000-177 | - | |
| 27 | Микровыключатель DW-20/14(14)A 250VAC 5E4 (U451-550-011) | U451-550-011 | 412.2 | |
| 28 | Корпус толкателя (U582-200-028) | U582-200-028 | 1 755.86 | |
| 30 | Подшипник аксиальный шариковый 51107A (52х32х13) (U012-325-213) | U012-325-213 | 515.25 | |
| 31 | Толкатель (U582-200-031) | U582-200-031 | 957.76 | |
| 32 | Кольцо уплотнительное D84хh2.65 (U402-142-045) | U402-142-045 | 206.1 | |
| 33 | Двигатель в сборе (U582-200-033-C) | U582-200-033-C | 12 366.18 | |
| 34 | Кольцо уплотнительное D14хh1.9 (U402-142-028) | U402-142-028 | 102 | |
| 35 | Клапан в сборе D13.5х18.5 (U402-142-032-C) | U402-142-032-C | 309.15 | |
| 36 | Кольцо уплотнительное D17хd14х1.8 (U402-142-033) | U402-142-033 | 206.1 | |
| 37 | Крышка клапана 7/16" (U402-142-034) | U402-142-034 | 206.1 | |
| 38 | Сальник D20хd12х5.3 (U402-142-035) | U402-142-035 | 123.43 | |
| 39 | Кольцо уплотнительное D16хh1.9 (U402-142-036) | U402-142-036 | 206.1 | |
| 40 | Направляющая (U582-200-040) | U582-200-040 | 117.7 | |
| 41 | Кольцо уплотнительное D11.8хh1.8 (U402-142-037) | U402-142-037 | 206.1 | |
| 42 | Сальник D20хD12х4(6) (U582-200-042) | U582-200-042 | 175.6 | |
| 43 | Пружина (U582-200-043) | U582-200-043 | 206.1 | |
| 44 | Поршень D12xL49 (U582-200-044) | U582-200-044 | 412.2 | |
| 45 | Кольцо-ограничитель (U402-142-042) | U402-142-042 | 103.05 | |
| 46 | Трубка неподвижная (U582-200-046) | U582-200-046 | - | |
| 50 | Основание штока (U582-200-050) | U582-200-050 | - | |
| 51 | Опора (U582-200-051) | U582-200-051 | - | |
| 52 | Шток (U582-200-052) | U582-200-052 | - | |
| 53С | Трубка телескопическая в сборе (U582-200-053-C) | U582-200-053-C | - | |
| 54 | Упор штока (U582-200-054) | U582-200-054 | - | |
| 55 | Держатель пистолета верхний (U582-200-055) | U582-200-055 | - | |
| 56 | Рукоятка (U582-200-056) | U582-200-056 | - | |
| 57 | Крышка рукоятки (U582-200-057) | U582-200-057 | - | |
| 58 | Клавиша телескопической рукоятки (U582-200-058) | U582-200-058 | - | |
| 59 | Бачок для моющего средства (U582-200-059) | U582-200-059 | - | |
| 60 | Крышка бачка (U582-200-060) | U582-200-060 | - | |
| 61 | Панель передняя (U582-200-061) | U582-200-061 | - | |
| 62 | Корпус верхняя часть (U582-200-062) | U582-200-062 | 415.02 | |
| 63 | Проставка (U582-200-063) | U582-200-063 | - | |
| 64 | Держатель пистолета нижний (U582-200-064) | U582-200-064 | - | |
| 65 | Выключатель KCD4 16(8)A 250VAC 5E4 (U402-141-010) | U402-141-010 | 721.36 | |
| 66 | Корпус выключателя передняя часть (U582-200-066) | U582-200-066 | - | |
| 67 | Корпус выключателя задняя часть (U582-200-067) | U582-200-067 | - | |
| 68 | Воротник шнура (U582-300-090) | U582-300-090 | - | |
| 69 | Корпус нижняя часть (U582-200-069) | U582-200-069 | 1 288.05 | |
| 70 | Рамка (U582-200-070) | U582-200-070 | - | |
| 71 | Колесо (U582-200-071) | U582-200-071 | - | |
| 73 | Шланг высокого давления 5м (U582-200-073) | U582-200-073 | 3 091.55 | |
| 74 | Соединитель (U582-300-122) | U582-300-122 | - | |
| 75 | Шнур сетевой Rubber 3x1.5мм2 5.5м (U099-004-019) | U099-004-019 | 206.1 | |
| 76 | Саморез 4x14 PH2 (UM02-000-021) | UM02-000-021 | 103.05 | |
| 77 | Саморез 4x17 РН2 (UM02-000-026) | UM02-000-026 | 103.05 | |
| 78 | Саморез 3x14 PH1 (UM02-000-008) | UM02-000-008 | 103.05 | |
| 79 | Саморез 4x19 PH2 (UM02-000-066) | UM02-000-066 | 103.05 | |
| 80 | Пружина (U582-200-080) | U582-200-080 | - | |
| 81 | Саморез 4x27 PH2 (UM02-000-072) | UM02-000-072 | 103.05 | |
| 82 | Планка (U582-200-082) | U582-200-082 | - | |
| 83 | Колпак (U582-200-083) | U582-200-083 | - | |
| 84 | Шайба D35хd5хh0.5 (U582-200-084) | U582-200-084 | - | |
| 85 | Шайба D4 (UM04-000-002) | UM04-000-002 | 103.05 | |
| 86 | Планка (U582-200-086) | U582-200-086 | - | |
| 87 | Кожух двигателя (U582-200-087) | U582-200-087 | 387.6 | |
| 88 | Конденсатор 35мкФ 450в (U582-200-088) | U582-200-088 | - | |
| 89 | Винт M4x12 (UM01-000-015) | UM01-000-015 | 103.05 | |
| 90 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 91 | Шайба стопорная D4 (UM04-003-001) | UM04-003-001 | 103.05 | |
| 92 | Клеммник (U103-600-040) | U103-600-040 | 103.05 | |
| 93 | Шайба-гровер D8 (UM04-001-005) | UM04-001-005 | 103.05 | |
| 94 | Сгон (U582-300-084) | U582-300-084 | - | |
| 95 | Корпус выключателя верхняя часть 77x64x26 (U582-300-029) | U582-300-029 | 169.21 | |
| 96 | Проставка D20хh2 (U582-200-096) | U582-200-096 | 117.7 | |
| 97 | Шайба D8 (UM04-000-005) | UM04-000-005 | 103.05 | |
| 98 | Крыльчатка (U402-142-008) | U402-142-008 | - | |
| 99 | Статор в сборе АДА D110х105.5 (U582-200-099) | U582-200-099 | 9 466.76 | |
| 100 | Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS) | U009-620-2RS | 206.1 | |
| 101 | Ротор (U582-200-101) | U582-200-101 | 1 596.24 | |
| 102 | Крышка передняя двигателя (U582-200-102) | U582-200-102 | - | |
| 103 | Сальник D28хd18х5.5 (U582-200-103) | U582-200-103 | 206.1 | |
| 104 | Подшипник шариковый 6302-2RS (42x15x13) ZYTL (U009-630-2RS) | U009-630-2RS | 535.95 | |
| 105 | Уплотнение (U582-200-105) | U582-200-105 | - | |
| 106 | Патрубок распылителя в сборе (U582-200-106) | U582-200-106 | 941.16 | |
| 107 | Патрубок промежуточный (U582-200-107) | U582-200-107 | 1 369.14 | |
| 108 | Кольцо резиновое (U569-181-156) | U569-181-156 | - | |
| 109 | Клавиша (U582-200-109) | U582-200-109 | 172.88 | |
| 109С | Пистолет в сборе (U582-200-109-C) | U582-200-109-C | 1 873.55 | |
| 110 | Саморез 3x16 РН1 (UM02-000-009) | UM02-000-009 | 103.05 | |
| 111 | Корпус пистолета правая часть (U582-200-111) | U582-200-111 | - | |
| 112 | Стопор (U582-200-112) | U582-200-112 | - | |
| 113 | Клапан пистолета 53x52x18 (U582-200-113) | U582-200-113 | 766.2 | |
| 114 | Пружина кручения (U582-200-114) | U582-200-114 | - | |
| 115 | Корпус пистолета левая часть (U582-200-115) | U582-200-115 | - | |
| 116 | Кольцо уплотнительное патрубка распылителя (N000-025-711) | N000-025-711 | - | |
![Инструмент [ЗАВД-2000]](/assets/components/minishop2/img/web/ms2_medium.png)

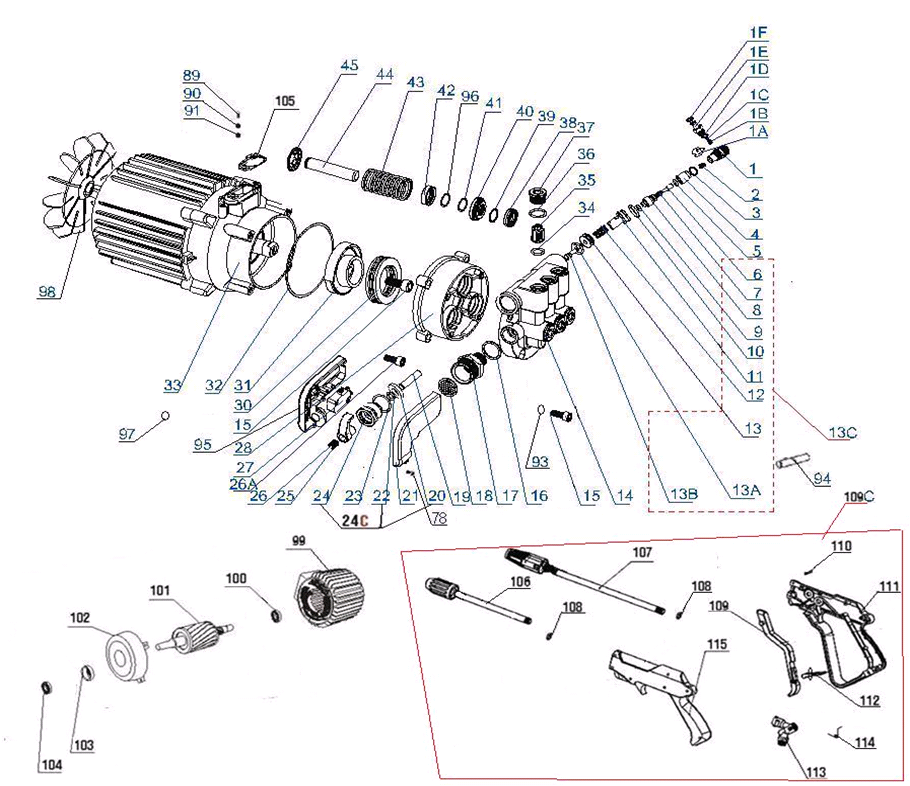

![Схема сборки и запчасти Инструмент [ЗАВД-2000]](/assets/excp_files/schems/img/ЗАВД-2000_EV.png)

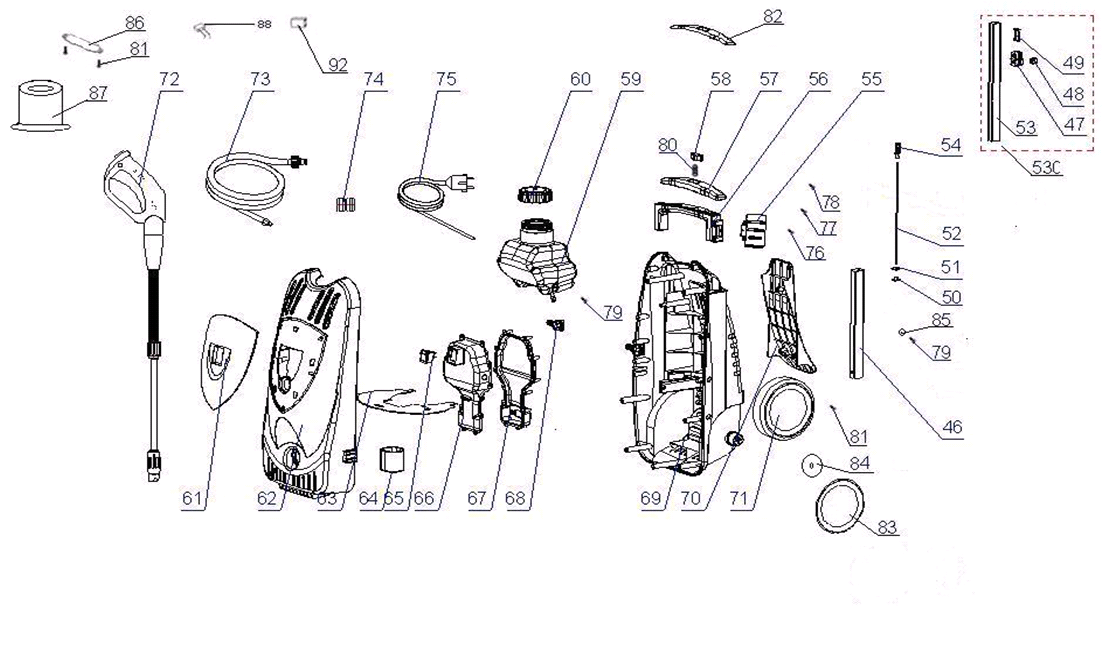

![Схема сборки и запчасти Инструмент [ЗАВД-2000]](/assets/excp_files/schems/img/ЗАВД-2000_EV1.png)

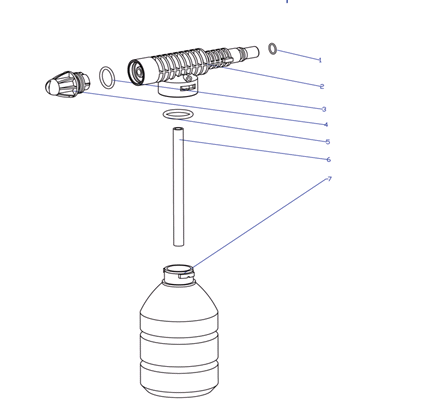

![Схема сборки и запчасти Инструмент [ЗАВД-2000]](/assets/excp_files/schems/img/ЗАВД-2000_EV2.png)
