| 1 | Рама (N000-001-821) | N000-001-821 | - | |
| 01-1 | Прокладка сливной пробки (U592-400-117) | U592-400-117 | - | |
| 01-2 | Пробка слива масла (U592-400-116) | U592-400-116 | - | |
| 01-3 | Сальник D46хd30х8 TC (N000-001-851) | N000-001-851 | 319.26 | |
| 01-4 | Воротник провода (U592-350-087) | U592-350-087 | - | |
| 01-5 | Блок электронный датчика уровня (U592-150-159) | U592-150-159 | 351.17 | |
| 01-6 | Блок цилиндра (N000-001-854) | N000-001-854 | 6 872.64 | |
| 01-8 | Шайба D17хd8.2х0.8 (U592-400-095) | U592-400-095 | - | |
| 01-9 | Шплинт (U592-400-096) | U592-400-096 | - | |
| 01-10 | Рычаг регулятора оборотов (N000-001-858) | N000-001-858 | - | |
| 01-11 | Подшипник шариковый 6206-2RS (62х30х16) (N000-001-880) | N000-001-880 | 510.8 | |
| 01-12 | Гайка (N000-001-860) | N000-001-860 | - | |
| 01-13 | Кольцо уплотнительное (N000-001-861) | N000-001-861 | - | |
| 01-14 | Болт M6х18 (UM03-002-005) | UM03-002-005 | - | |
| 01-15 | Датчик уровня масла поплавковый (N000-001-863) | N000-001-863 | - | |
| 2 | Двигатель внутреннего сгорания (N000-001-822) | N000-001-822 | 30 915.47 | |
| 02-1 | Крышка картера (N000-001-864) | N000-001-864 | - | |
| 02-2 | Крышка-щуп маслозаливной горловины (N000-001-878) | N000-001-878 | - | |
| 02-3 | Кольцо уплотнительное 16х22х30 (N000-001-866) | N000-001-866 | 102 | |
| 02-4 | Регулятор оборотов центробежный (без вала и колпачка) D56 d6 Z35 (N000-001-867) | N000-001-867 | 319.26 | |
| 02-5 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 02-6 | Шестерня блока регулятора оборотов (N000-001-869) | N000-001-869 | 319.26 | |
| 02-7 | Штифт (N000-001-870) | N000-001-870 | - | |
| 02-8 | Ось блока регулятора (N000-001-871) | N000-001-871 | - | |
| 02-9 | Грузик блока регулятора (N000-001-872) | N000-001-872 | - | |
| 02-10 | Кольцо стопорное D10 разжимное (N000-001-873) | N000-001-873 | 102 | |
| 02-12 | Втулка блока регулятора (N000-001-875) | N000-001-875 | - | |
| 02-13 | Прокладка картера паронитовая (N000-001-876) | N000-001-876 | 293.71 | |
| 02-14 | Штифт установочный (N000-001-694) | N000-001-694 | - | |
| 02-16 | Болт M8х48 (UM03-002-030) | UM03-002-030 | - | |
| 3 | Болт M8х40 (UM03-002-027) | UM03-002-027 | - | |
| 03-1 | Кольцо компрессионное с фаской SH (N000-001-882) | N000-001-882 | 175.6 | |
| 03-2 | Кольцо компрессионное D77 (N000-001-883) | N000-001-883 | 175.6 | |
| 03-5 | Кольцо маслосъемное в сборе D77 (N000-001-886) | N000-001-886 | 384.46 | |
| 03-6 | Кольцо стопорное (N000-001-887) | N000-001-887 | - | |
| 03-7 | Поршень D77 (N000-001-888) | N000-001-888 | 1 197.19 | |
| 03-8 | Палец поршневой D18х60 (N000-001-889) | N000-001-889 | 229.86 | |
| 03-9 | Шатун верхняя часть (N000-001-890) | N000-001-890 | - | |
| 03-10 | Шатун нижняя часть (N000-001-891) | N000-001-891 | - | |
| 03-11 | Болт (N000-001-892) | N000-001-892 | - | |
| 03-15 | Шпонка сегментная 4х5.5х18 (U592-400-106) | U592-400-106 | - | |
| 03-16 | Вал коленчатый (N000-001-897) | N000-001-897 | - | |
| 03-17 | Шестерня (N000-001-898) | N000-001-898 | - | |
| 03-18 | Шестерня (N000-001-899) | N000-001-899 | - | |
| 03-19 | Коленвал в сборе (N000-001-900) | N000-001-900 | 7 183.12 | |
| 03-20 | Шатун в сборе (N000-001-901) | N000-001-901 | 1 005.62 | |
| 4 | Крышка насоса (N000-001-824) | N000-001-824 | - | |
| 04-1 | Болт клапанной крышки (U592-400-137) | U592-400-137 | - | |
| 04-2 | Шайба (N000-001-903) | N000-001-903 | - | |
| 04-3 | Прокладка (N000-001-904) | N000-001-904 | - | |
| 04-5 | Крышка клапанная (U592-400-136) | U592-400-136 | 468.37 | |
| 04-6 | Прокладка клапанной крышки резиновая (N000-001-907) | N000-001-907 | 178.77 | |
| 04-7 | Болт M10х1.25х275 (UM03-002-033) | UM03-002-033 | - | |
| 04-8 | Трубка сапуна (N000-001-909) | N000-001-909 | - | |
| 04-9 | Свеча зажигания F7TC (N000-001-726-2) | N000-001-726-2 | 412.2 | |
| 04-10 | Шпилька М8х51 (U592-400-144) | U592-400-144 | - | |
| 04-11 | Кожух (N000-001-912) | N000-001-912 | - | |
| 04-12 | Шпилька М8-М6 L=127mm (N000-001-913) | N000-001-913 | - | |
| 04-13 | Прокладка головки цилиндра металлоасбестовая (N000-001-914) | N000-001-914 | 159.63 | |
| 04-14 | Штифт установочный (U592-400-112) | U592-400-112 | - | |
| 04-15 | Головка блока цилиндра (N000-001-916) | N000-001-916 | 3 915.96 | |
| 5 | Кольцо уплотнительное 8х15х35 (N000-001-825) | N000-001-825 | - | |
| 05-1 | Гайка М6х0,75 (N000-001-732) | N000-001-732 | - | |
| 05-2 | Гайка регулировочная М6х0.75 (N000-001-733) | N000-001-733 | - | |
| 05-3 | Коромысло (U592-400-141) | U592-400-141 | 207.52 | |
| 05-4 | Шпилька M6х0.75-М8 (N000-001-735) | N000-001-735 | - | |
| 05-5 | Направляющая (U592-400-142) | U592-400-142 | - | |
| 05-6 | Штанга толкателя (пара) (N000-001-922) | N000-001-922 | 127.7 | |
| 05-7 | Толкатель (пара) (U592-400-115-W) | U592-400-115-W | 319.26 | |
| 05-8 | Пружина (N000-001-924) | N000-001-924 | - | |
| 05-9 | Распредвал (N000-001-925) | N000-001-925 | 2 522.06 | |
| 05-10 | Клапан выпускной (N000-001-926) | N000-001-926 | 549.1 | |
| 05-11 | Клапан впускной (N000-001-927) | N000-001-927 | 549.1 | |
| 05-12 | Шайба фасонная опорная (U592-400-123) | U592-400-123 | - | |
| 05-13 | Пружина клапана D26xh38 (N000-001-929) | N000-001-929 | 127.7 | |
| 05-14 | Тарелка выпускного клапана (U592-400-120) | U592-400-120 | 102 | |
| 05-15 | Тарелка впускного клапана (U592-400-119) | U592-400-119 | 102 | |
| 05-16 | Сухарь (U592-400-118) | U592-400-118 | 102 | |
| 6 | Болт M8х54 (UM03-002-013) | UM03-002-013 | - | |
| 06-1 | Выключатель зажигания (V000-000-110) | V000-000-110 | 223.47 | |
| 06-2 | Стартер в сборе 236х196х50.5 (N000-001-933) | N000-001-933 | 2 221.97 | |
| 06-4 | Рукоятка стартера (N000-001-935) | N000-001-935 | - | |
| 06-6 | Кожух маховика (N000-001-937) | N000-001-937 | - | |
| 06-7 | Болт M6х15 (UM03-002-023) | UM03-002-023 | - | |
| 06-8 | Корпус стартера (N000-001-939) | N000-001-939 | - | |
| 06-9 | Пружина (N000-001-940) | N000-001-940 | - | |
| 06-10 | Шкив стартера (N000-001-941) | N000-001-941 | - | |
| 06-11 | Пружина кручения (N000-001-942) | N000-001-942 | - | |
| 06-12 | Храповик (N000-001-943) | N000-001-943 | - | |
| 06-13 | Пружина сжатия (N000-001-944) | N000-001-944 | - | |
| 06-14 | Болт специальный (N000-001-945) | N000-001-945 | - | |
| 06-15 | Направляющая храпового механизма (N000-001-946) | N000-001-946 | - | |
| 06-16 | Шнур стартера (N000-001-947) | N000-001-947 | - | |
| 7 | Кольцо уплотнительное 252х260х40 (N000-001-827) | N000-001-827 | 234.2 | |
| 07-1 | Винт (N000-001-948) | N000-001-948 | - | |
| 07-2 | Пружина (N000-001-949) | N000-001-949 | - | |
| 07-3 | Скоба (N000-001-950) | N000-001-950 | - | |
| 07-4 | Винт (N000-001-951) | N000-001-951 | - | |
| 07-5 | Пластина (N000-001-952) | N000-001-952 | - | |
| 07-6 | Шайба (N000-001-953) | N000-001-953 | - | |
| 07-7 | Рукоятка (N000-001-954) | N000-001-954 | - | |
| 07-8 | Шайба (N000-001-955) | N000-001-955 | - | |
| 07-9 | Рычаг (N000-001-956) | N000-001-956 | - | |
| 07-10 | Гайка М6 (с шайбой с насечкой) (UM05-005-003) | UM05-005-003 | - | |
| 07-11 | Пружина (N000-001-958) | N000-001-958 | - | |
| 07-12 | Пружина регулятора оборотов (N000-001-959) | N000-001-959 | - | |
| 07-13 | Болт M6 специальный (U592-250-118) | U592-250-118 | - | |
| 07-14 | Кулиса регулятора оборотов (N000-001-961) | N000-001-961 | - | |
| 07-15 | Пружина дроссельной заслонки (N000-001-962) | N000-001-962 | - | |
| 07-16 | Тяга дроссельной заслонки (N000-001-963) | N000-001-963 | - | |
| 07-17 | Узел настройки оборотов (N000-001-964) | N000-001-964 | - | |
| 8 | Сальник керамический в сборе D44xd33xH10.5 (N000-001-828) | N000-001-828 | 1 500.47 | |
| 08-1 | Болт M6х31 (UM03-002-010) | UM03-002-010 | - | |
| 08-2 | Провод низкого напряжения (N000-001-966) | N000-001-966 | - | |
| 08-3 | Магнето H=70 h=68 d=28.5 L=215 (V000-000-118) | V000-000-118 | 1 092.89 | |
| 08-4 | Колпачек свечи зажигания (N000-001-967) | N000-001-967 | - | |
| 08-5 | Магнето H=70 h=68 d=31.5 L=215 (V000-000-119) | V000-000-119 | 1 117.37 | |
| 08-6 | Гайка М16x1,5 (с шайбой с насечкой) (UM05-005-005) | UM05-005-005 | - | |
| 08-7 | Чашка-храповик (N000-001-969) | N000-001-969 | - | |
| 08-8 | Крыльчатка (N000-001-970) | N000-001-970 | 423.88 | |
| 08-9 | Маховик (N000-001-971) | N000-001-971 | 3 091.55 | |
| 09-1 | Гайка-барашек M6 (UM05-006-001) | UM05-006-001 | 103.05 | |
| 09-2 | Крышка воздушного фильтра (N000-001-973) | N000-001-973 | - | |
| 09-3 | Фильтр воздушный каркасный 110х95хh79 (N000-001-974) | N000-001-974 | 245.83 | |
| 09-4 | Основание пластиковое (N000-001-975) | N000-001-975 | - | |
| 09-6 | Корпус воздушного фильтра (N000-001-977) | N000-001-977 | - | |
| 09-8 | Болт M6х25 (UM03-002-003) | UM03-002-003 | - | |
| 09-9 | Прокладка D52хd40хh2.5 (N000-001-980) | N000-001-980 | - | |
| 10 | Колесо рабочее (N000-001-830) | N000-001-830 | 2 001.65 | |
| 10-2 | Прокладка патрубка глушителя металлоасбестовая (N000-001-983) | N000-001-983 | 102 | |
| 10-3 | Патрубок соединительный (N000-001-984) | N000-001-984 | - | |
| 10-4 | Искрогаситель (N000-001-985) | N000-001-985 | - | |
| 10-5 | Прокладка глушителя металлоасбестовая (N000-001-986) | N000-001-986 | 102 | |
| 10-6 | Глушитель (N000-001-987) | N000-001-987 | 3 591.55 | |
| 10-8 | Кожух глушителя (N000-001-989) | N000-001-989 | - | |
| 11 | Аппарат направляющий со спиральным отводом (N000-001-831) | N000-001-831 | 2 924.93 | |
| 11-1 | Хомут топливопровода (U592-150-038) | U592-150-038 | - | |
| 11-2 | Топливопровод (N000-001-992) | N000-001-992 | - | |
| 11-3 | Болт M8х32 (UM03-002-015) | UM03-002-015 | - | |
| 11-4 | Штуцер (N000-001-994) | N000-001-994 | - | |
| 11-5 | Кольцо уплотнительное 13х16х15 (N000-001-995) | N000-001-995 | - | |
| 11-7 | Втулка заливной горловины бака (N000-001-812) | N000-001-812 | 102 | |
| 11-8 | Прокладка крышки топливного бака (N000-001-813) | N000-001-813 | - | |
| 11-9 | Крышка топливного бака (N000-001-814) | N000-001-814 | 207.52 | |
| 11-10 | Бензобак (N000-002-000) | N000-002-000 | - | |
| 12 | Прокладка фасонная D109хd89хH12h7 (N000-001-832) | N000-001-832 | 309.15 | |
| 12-1 | Прокладка паронитовая (N000-002-001) | N000-002-001 | - | |
| 12-2 | Теплоизолятор (N000-002-002) | N000-002-002 | 159.63 | |
| 12-3 | Прокладка карбюратора паронитовая (N000-002-003) | N000-002-003 | 159.63 | |
| 12-4 | Карбюратор (N000-002-004) | N000-002-004 | 3 352.12 | |
| 12-5 | Прокладка карбюратора стальная обрезиненная (N000-002-005) | N000-002-005 | 102 | |
| 13 | Корпус насоса (N000-001-833) | N000-001-833 | - | |
| 14 | Болт M10х40 (N000-001-657) | N000-001-657 | - | |
| 15 | Клапан обратный (N000-001-835) | N000-001-835 | 384 | |
| 16 | Фланец патрубка всасывающего (N000-001-836) | N000-001-836 | - | |
| 17 | Болт M10х34 (UM03-002-035) | UM03-002-035 | - | |
| 18 | Прокладка (N000-001-838) | N000-001-838 | 206.1 | |
| 19 | Патрубок нагнетающий (N000-001-839) | N000-001-839 | - | |
| 20 | Кольцо уплотнительное D26хd33хh3.5 (N000-001-661) | N000-001-661 | 102 | |
| 21 | Пробка сливная-заливная (N000-001-662) | N000-001-662 | 103.05 | |
| 22 | Гайка М8 (UM05-005-002) | UM05-005-002 | - | |
| 23 | Прокладка d88D112h4 (N000-001-843) | N000-001-843 | - | |
| 24 | Штуцер елочка (N000-001-844) | N000-001-844 | - | |
| 25 | Гайка накидная (N000-001-845) | N000-001-845 | 206.1 | |
| 26 | Хомут (N000-001-846) | N000-001-846 | - | |
| 27 | Штуцер (N000-001-847) | N000-001-847 | - | |
| 28 | Фильтр воды сетчатый входной (N000-001-848) | N000-001-848 | 618.31 | |
![Инструмент [ЗБМП-1600]](/assets/components/minishop2/img/web/ms2_medium.png)

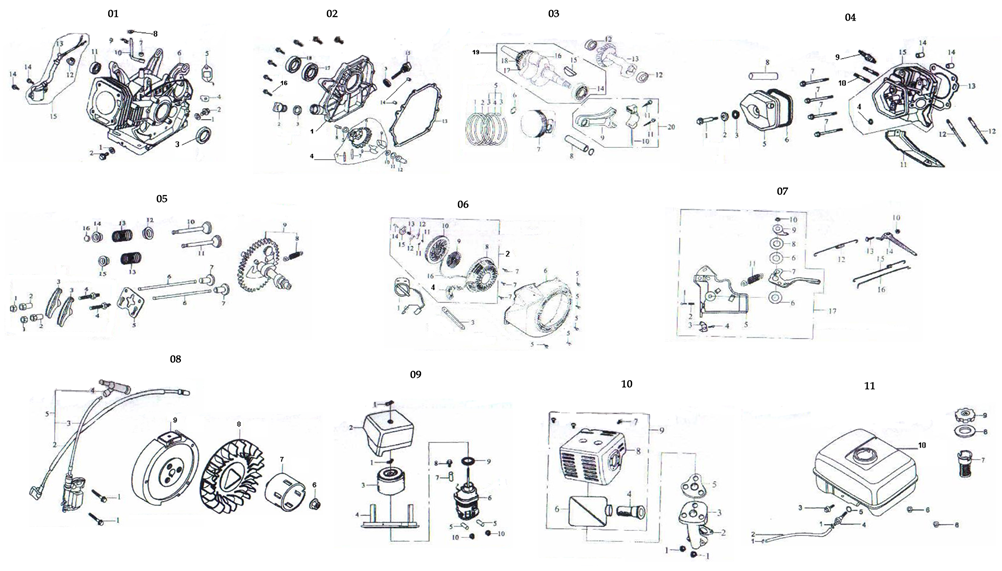

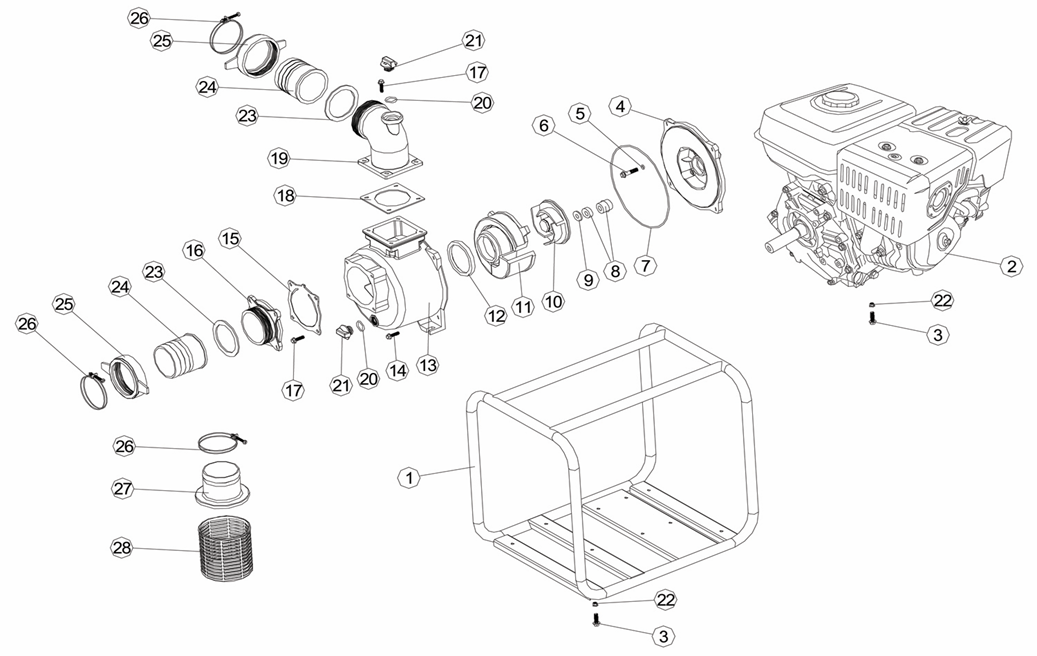

![Схема сборки и запчасти Инструмент [ЗБМП-1600]](/assets/excp_files/schems/img/ЗБМП-1600_EV.png)
