Инструмент [ЗБСЭ-140]

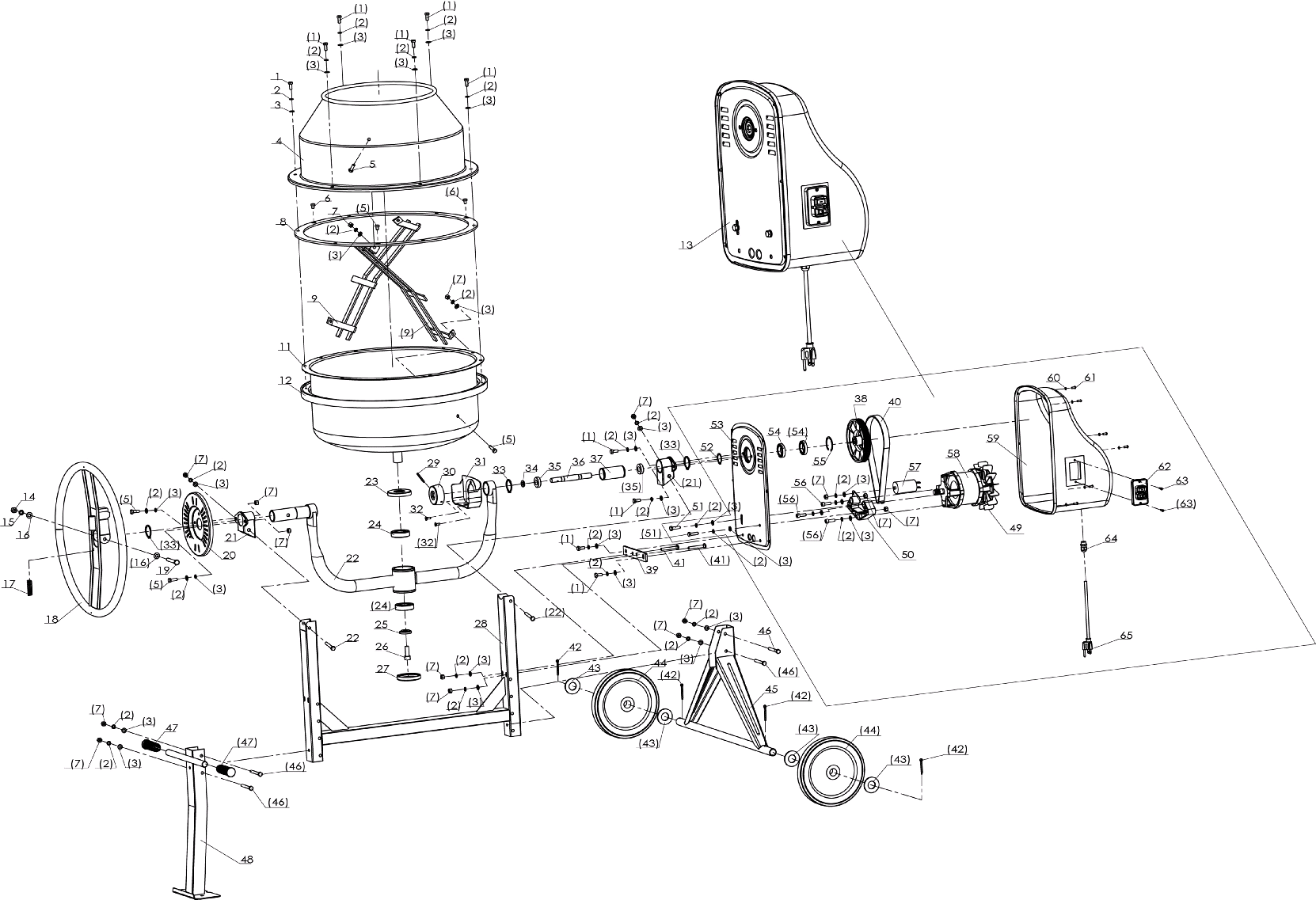

Схема сборки и запчасти Инструмент [ЗБСЭ-140]

№	Наименование	Артикул	Цена
1	Болт M8x20 (N000-010-288)	N000-010-288	-
2	Шайба D8 пружинная (N000-010-289)	N000-010-289	-
3	Шайба D8 (N000-010-290)	N000-010-290	-
4	Барабан верхняя часть (N000-010-291)	N000-010-291	-
5	Болт M8x25 Hex (N000-010-292)	N000-010-292	-
6	Винт M8х10 (N000-010-293)	N000-010-293	-
7	Гайка M8 (N000-010-294)	N000-010-294	-
8	Прокладка для барабана (N000-010-295)	N000-010-295	-
9	Мешатель (лезвие) (N000-010-296)	N000-010-296	-
11	Барабан нижняя часть (N000-010-297)	N000-010-297	-
12	Кольцо зубчатое барабана (N000-010-298)	N000-010-298	-
13	Двигательный блок в сборе (N000-010-299)	N000-010-299	-
14	Гайка M10 (N000-010-300)	N000-010-300	-
15	Шайба D10 пружинная (N000-010-301)	N000-010-301	-
16	Шайба D10 (N000-010-302)	N000-010-302	-
17	Пружина (N000-010-303)	N000-010-303	210.17
18	Ручка круглая (N000-010-304)	N000-010-304	-
19	Болт M10x70 (N000-010-305)	N000-010-305	-
20	Пластина фиксатора наклона (N000-010-306)	N000-010-306	105.08
21	Пластина опорная (N000-010-307)	N000-010-307	-
22	Рама поворотная (N000-010-308)	N000-010-308	-
23	Кольцо уплотнительное (N000-010-309)	N000-010-309	-
24	Подшипник шариковый 6206-2Z (62х30х16) ONO (U009-620-6RS)	U009-620-6RS	1 082.38
25	Шайба стопорная (N000-010-311)	N000-010-311	-
26	Болт M12x25 Hex (N000-010-312)	N000-010-312	-
27	Кольцо уплотнительное (N000-010-313)	N000-010-313	-
28	Рама Н профиля (N000-010-314)	N000-010-314	-
29	Штифт D5х45 (N000-010-315)	N000-010-315	-
30	Шестерня ведущая (N000-010-316)	N000-010-316	525.43
31	Защита шестерни (N000-010-317)	N000-010-317	-
32	Винт M6x16 (N000-010-318)	N000-010-318	-
33	Кольцо фиксирующее d40mm (N000-010-319)	N000-010-319	-
34	Шайба (N000-010-320)	N000-010-320	-
35	Подшипник шариковый 6003-2RS (35х17х10) n/n (U009-600-3RS)	U009-600-3RS	206.1
36	Вал (N000-010-322)	N000-010-322	-
37	Трубка опорная (N000-010-323)	N000-010-323	-
38	Шкив PA6-GF30 (N000-010-324)	N000-010-324	-
39	Пластина фиксирующая (N000-010-325)	N000-010-325	105.08
40	Ремень поликлиновой 7M1628 280J ширина16 (N000-010-326)	N000-010-326	630.51
41	Болт M8х60 (N000-010-327)	N000-010-327	-
42	Шплинт 5х40 (N000-010-328)	N000-010-328	-
43	Шайба D25 (N000-010-329)	N000-010-329	-
44	Колесо (N000-010-330)	N000-010-330	-
45	Рама треугольная (N000-010-331)	N000-010-331	-
46	Болт M8х70 (N000-010-332)	N000-010-332	-
47	Ручка транспортировочная (N000-010-333)	N000-010-333	-
48	Рама опорная (N000-010-334)	N000-010-334	-
49	Крыльчатка охлаждения двигателя (N000-010-335)	N000-010-335	-
50	Основание двигателя PA6-GF30 (N000-010-336)	N000-010-336	-
51	Болт M8x30 (N000-010-337)	N000-010-337	103.05
52	Кольцо фиксирующее D30 (N000-010-338)	N000-010-338	-
53	Защита ременной передачи (N000-010-339)	N000-010-339	-
54	Подшипник 6906-2Z (N000-010-340)	N000-010-340	257.04
55	Кольцо фиксирующее D47 (N000-010-341)	N000-010-341	-
56	Болт M8x25 Hex (N000-010-342)	N000-010-342	-
57	Конденсатор AC450V 12uF (V000-000-727)	V000-000-727	-
58	Двигатель 550Вт 220 В (V000-001-002)	V000-001-002	7 656.26
59	Крышка двигателя (N000-010-343)	N000-010-343	-
60	Шайба D5 (N000-010-344)	N000-010-344	-
61	Винт M5x12 (N000-010-345)	N000-010-345	-
62	Выключатель электромагнитный KJD6 6(4)А 450В 5E4 (V000-003-217)	V000-003-217	-
63	Болт ST3.5x16 (N000-010-346)	N000-010-346	-
64	Воротник шнура (N000-010-347)	N000-010-347	-
65	Шнур сетевой H05RN-F Rubbe 2х1.0мм2 (V000-000-730)	V000-000-730	-
