Инструмент [ЗБСЭ-160]

Инструмент [ЗБСЭ-160]
✅ В наличии
Цена:
по запросу
Авторизуйтесь и получите скидку 5% на этот товар!
Количество:
шт.
Запчасти к ЗБСЭ-160
Артикул: ЗБСЭ-160
Производитель: нет информации
Способ доставки
Москва Изменить
Самовывоз сегодня
бесплатно
В пункте выдачи до ПВЗ
от 300 ₽
Доставим сегодня Яндекс курьером
от 500 ₽
✅ Гарантия производителя
Возврат 14 дней

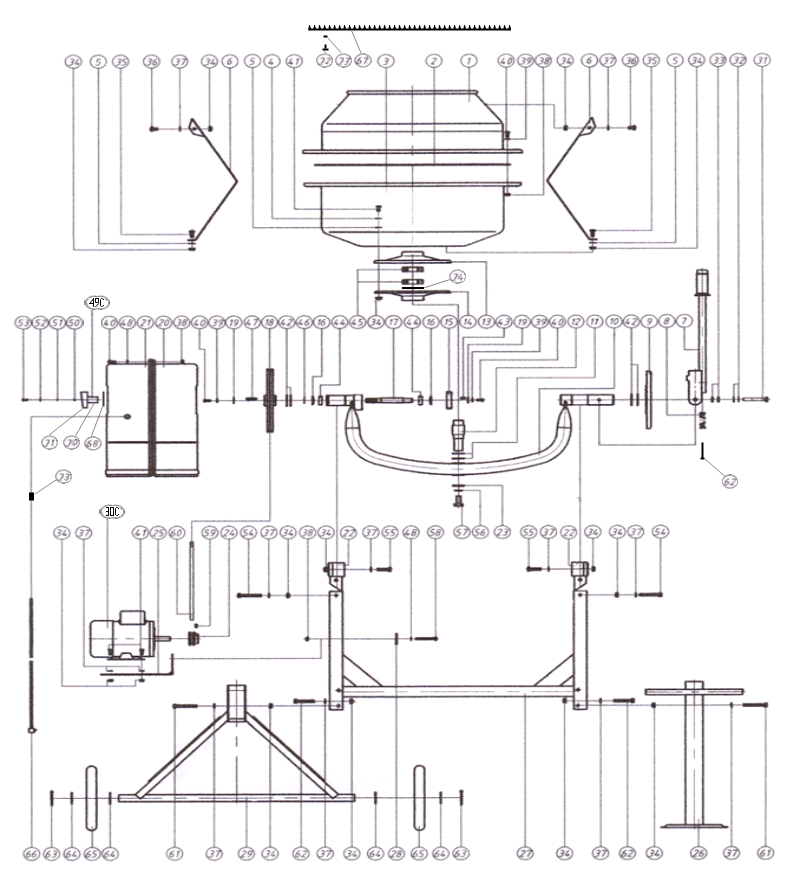

Схема сборки и запчасти Инструмент [ЗБСЭ-160]

№ Наименование Артикул Цена
1 Барабан верхняя часть (U528-550-001) U528-550-001 -
2 Прокладка (U528-550-002) U528-550-002 -
3 Барабан нижняя часть (U528-550-003) U528-550-003 -
4 Шайба D8 (UM04-000-005) UM04-000-005 103.05
5 Шайба D8хh0.5 (U528-375-005) U528-375-005 -
6 Лопасть (U528-550-006) U528-550-006 -
7 Штурвал наклона барабана (U528-375-007) U528-375-007 -
8 Пружина сжатия (U528-375-008) U528-375-008 -
9 Тарелка фиксации наклона (U528-375-009) U528-375-009 525.43
10 Кронштейн барабана (U528-550-010) U528-550-010 -
11 Шайба D36хd12хh1.8 дистанционная (U528-375-011) U528-375-011 -
12 Ось барабана (U528-550-012) U528-550-012 -
13 Фланец верхний (U528-550-013) U528-550-013 -
14 Фланец нижний (U528-550-014) U528-550-014 -
15 Шестерня коническая (U528-375-015) U528-375-015 766.2
16 Шайба D30хd15хh4.6 пружинная тарельчатая (U528-375-016) U528-375-016 -
17 Вал приводной (U528-375-017) U528-375-017 -
18 Шкив ведомый (U528-550-018) U528-550-018 735.6
19 Шайба D22хd6хh1.5 (U528-375-019) U528-375-019 -
20 Кожух двигателя внутренний (U528-375-020) U528-375-020 -
21 Кожух двигателя внешний (U528-375-021) U528-375-021 -
22 Стойка кронштейна (U528-375-022) U528-375-022 -
23 Шайба D37хd14.5х3.6 (U528-375-023) U528-375-023 -
24 Шкив ведущий (U528-550-024) U528-550-024 -
25 Кронштейн электродвигателя (U528-375-025) U528-375-025 315.26
26 Опора правая (U528-375-026) U528-375-026 -
27 Рама (U528-550-027) U528-550-027 -
28 Прижим (U528-375-028) U528-375-028 -
29 Опора левая (U528-375-029) U528-375-029 -
30С Электродвигатель в сборе (U528-550-030-C) U528-550-030-C 13 020.35
31 Болт M10х76 (UM03-000-043) UM03-000-043 -
32 Шайба D10 (UM04-000-006) UM04-000-006 103.05
33 Гайка M10 (UM05-000-008) UM05-000-008 103.05
34 Гайка М8 (с шайбой с насечкой) (UM05-905-001) UM05-905-001 103.05
36 Болт M8х24 (UM03-000-017) UM03-000-017 -
38 Гайка M6 (UM05-000-003) UM05-000-003 138.4
39 Шайба-гровер D6 (UM04-001-004) UM04-001-004 103.05
40 Винт M6х19 (UM01-000-150) UM01-000-150 -
42 Кольцо стопорное сжимное D36 (UM06-002-009) UM06-002-009 103.05
43 Шпонка призматическая 5х12 (U528-375-043) U528-375-043 -
44 Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS) U009-600-2RS 434.37
45 Подшипник шариковый 6206-2Z (62х30х16) ONO (U009-620-6RS) U009-620-6RS 1 082.38
46 Кольцо разжимное D14 (UM06-001-006) UM06-001-006 103.05
47 Шпонка призматическая 5х28 (U528-375-047) U528-375-047 -
48 Шайба D6 (UM04-000-004) UM04-000-004 103.05
49С Выключатель электромагнитный KJD6 6(4)А в сборе с панелью (U528-375-049-C) U528-375-049-C 478.87
50 Гайка M4 (UM05-000-002) UM05-000-002 103.05
52 Шайба D4 (UM04-000-002) UM04-000-002 103.05
53 Винт M4x15 (UM01-000-019) UM01-000-019 103.05
54 Болт M8х58 (UM03-002-007) UM03-002-007 -
55 Болт M8x30 (UM03-000-001) UM03-000-001 103.05
56 Шайба-гровер D14 (UM04-001-008) UM04-001-008 -
57 Болт M14х38 (UM03-000-044) UM03-000-044 -
58 Болт M6х70 (UM03-000-028) UM03-000-028 -
59 Винт M6х8 Н2.5 установочный (UM01-003-003) UM01-003-003 -
60 Ремень клиновой A-850 Ld883 (U528-550-060) U528-550-060 319.26
61 Болт M8х70 (UM03-000-045) UM03-000-045 -
63 Шплинт (U528-375-063) U528-375-063 -
64 Шайба D44хd26хh2.25 (U528-375-064) U528-375-064 -
65 Колесо (U528-550-065) U528-550-065 -
66 Шнур сетевой резин. 3x0.75мм 2м (U099-004-009) U099-004-009 206.1
67 Венец чугунный зубчатый D683хd647х23 (U528-550-067) U528-550-067 4 846.51
68 Прокладка резиновая (U528-375-068) U528-375-068 -
69 Воротник шнура (U524-350-059) U524-350-059 -
70 Выключатель электромагнитный KJD6 6(4)А 250В 5E4 (U528-375-070) U528-375-070 478.87
71 Крышка выключателя (U528-375-071) U528-375-071 -
72 Болт M8х17 (UM03-000-030) UM03-000-030 -
73 Шайба-гровер D8 (UM04-001-005) UM04-001-005 103.05
74 Шайба D60хd40хh1.2 (U528-375-074) U528-375-074 -
