Инструмент [ЗБСЭ-180]

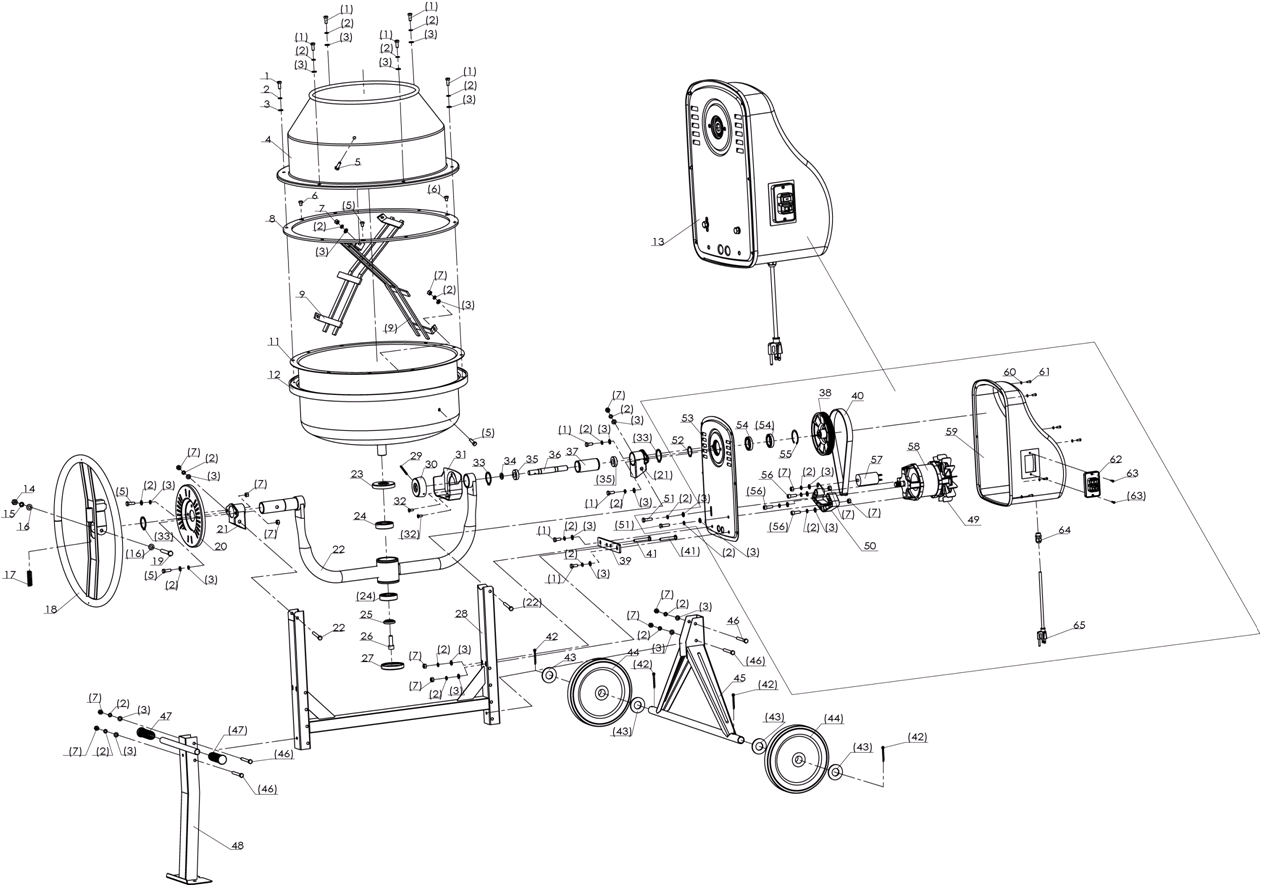

Схема сборки и запчасти Инструмент [ЗБСЭ-180]

№	Наименование	Артикул	Цена
1	Болт M8x20 (N000-010-348)	N000-010-348	-
2	Шайба M8 пружинная (N000-010-349)	N000-010-349	-
3	Шайба M8 (N000-010-350)	N000-010-350	-
4	Барабан верхняя часть (N000-010-351)	N000-010-351	-
5	Болт M8x25 Hex (N000-010-352)	N000-010-352	-
6	Винт M8x10 (N000-010-353)	N000-010-353	-
7	Гайка M8 (N000-010-354)	N000-010-354	-
8	Прокладка для барабана (N000-010-355)	N000-010-355	-
9	Мешатель(лезвие) (N000-010-356)	N000-010-356	-
11	Барабан нижняя часть (N000-010-357)	N000-010-357	5 404.44
12	Кольцо зубчатое барабана в сборе (N000-010-358)	N000-010-358	5 241.76
13	Двигательный блок в сборе (N000-010-359)	N000-010-359	-
14	Гайка M10 (N000-010-360)	N000-010-360	-
15	Шайба D10 пружинная (N000-010-361)	N000-010-361	-
16	Шайба D10 (N000-010-362)	N000-010-362	-
17	Пружина (N000-010-363)	N000-010-363	-
18	Ручка круглая (N000-010-364)	N000-010-364	-
19	Болт M10x70 (N000-010-365)	N000-010-365	-
20	Пластина фиксатора наклона (N000-010-366)	N000-010-366	-
21	Пластина опорная (N000-010-367)	N000-010-367	-
22	Рама поворотная (N000-010-368)	N000-010-368	-
23	Кольцо уплотнительное (N000-010-369)	N000-010-369	-
24	Подшипник шариковый 6206-2Z (62х30х16) ONO (U009-620-6RS)	U009-620-6RS	1 082.38
25	Шайба стопорная (N000-010-371)	N000-010-371	-
26	Болт M12x25 Hex (N000-010-372)	N000-010-372	-
27	Кольцо уплотнительное (N000-010-373)	N000-010-373	-
28	Рама профиль Н (N000-010-374)	N000-010-374	-
29	Штифт D5х45 (N000-010-375)	N000-010-375	-
30	Шестерня ведущая (N000-010-376)	N000-010-376	525.43
31	Защита шестерни (N000-010-377)	N000-010-377	-
32	Винт M6x16 (N000-010-378)	N000-010-378	-
33	Кольцо фиксирующее d40mm (N000-010-379)	N000-010-379	-
34	Шайба (N000-010-380)	N000-010-380	-
35	Подшипник шариковый 6003-2RS (35х17х10) n/n (U009-600-3RS)	U009-600-3RS	206.1
36	Вал (N000-010-382)	N000-010-382	-
37	Трубка опорная (N000-010-383)	N000-010-383	-
38	Шкив PA6-GF30 (N000-010-384)	N000-010-384	-
39	Пластина фиксирующая (N000-010-385)	N000-010-385	-
40	Ремень поликлиновой 280J /ширина16 7ручъев (N000-010-386)	N000-010-386	630.51
41	Болт M8х60 (N000-010-387)	N000-010-387	-
42	Шплинт 5х40 (N000-010-388)	N000-010-388	-
43	Шайба D25 (N000-010-389)	N000-010-389	-
44	Колесо (N000-010-390)	N000-010-390	-
45	Рама треугольная (N000-010-391)	N000-010-391	-
46	Болт M8х70 (N000-010-392)	N000-010-392	-
47	Ручка транспортировочная (N000-010-393)	N000-010-393	-
48	Рама опорная (N000-010-394)	N000-010-394	-
49	Крыльчатка охлаждения (N000-010-395)	N000-010-395	-
50	Основание двигателя PA6-GF30 (N000-010-396)	N000-010-396	-
51	Болт M8x30 (N000-010-397)	N000-010-397	-
52	Кольцо фиксирующее D30 (N000-010-398)	N000-010-398	-
53	Защита ременной передачи (N000-010-399)	N000-010-399	-
54	Подшипник 6906-2Z (N000-010-400)	N000-010-400	-
55	Кольцо фиксирующее D47 (N000-010-401)	N000-010-401	-
56	Винт M8x25 Hex (N000-010-402)	N000-010-402	-
57	Конденсатор (V000-000-731)	V000-000-731	-
58	Двигатель 650Вт 220 В (V000-001-003)	V000-001-003	8 219.23
59	Крышка двигателя (N000-010-403)	N000-010-403	-
60	Шайба D5 (N000-010-404)	N000-010-404	-
61	Винт M5x12 (N000-010-405)	N000-010-405	-
62	Выключатель электромагнитный KJD6 6(4)А 450В 5E4 (V000-003-218)	V000-003-218	717.81
63	Болт ST3.5X16 mm (N000-010-406)	N000-010-406	-
64	Воротник шнура (N000-010-407)	N000-010-407	-
