Инструмент [ЗВПБ-10 Г]

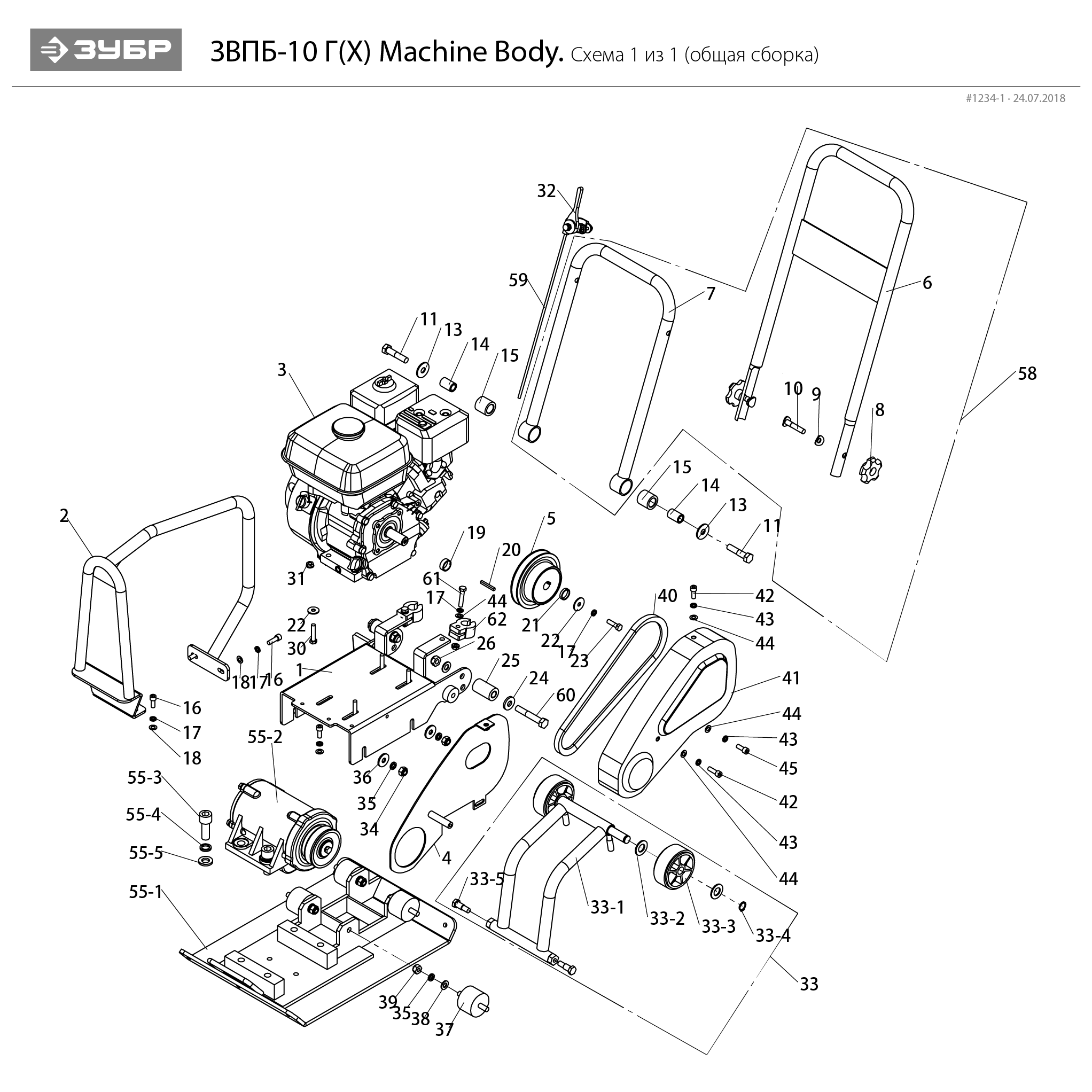

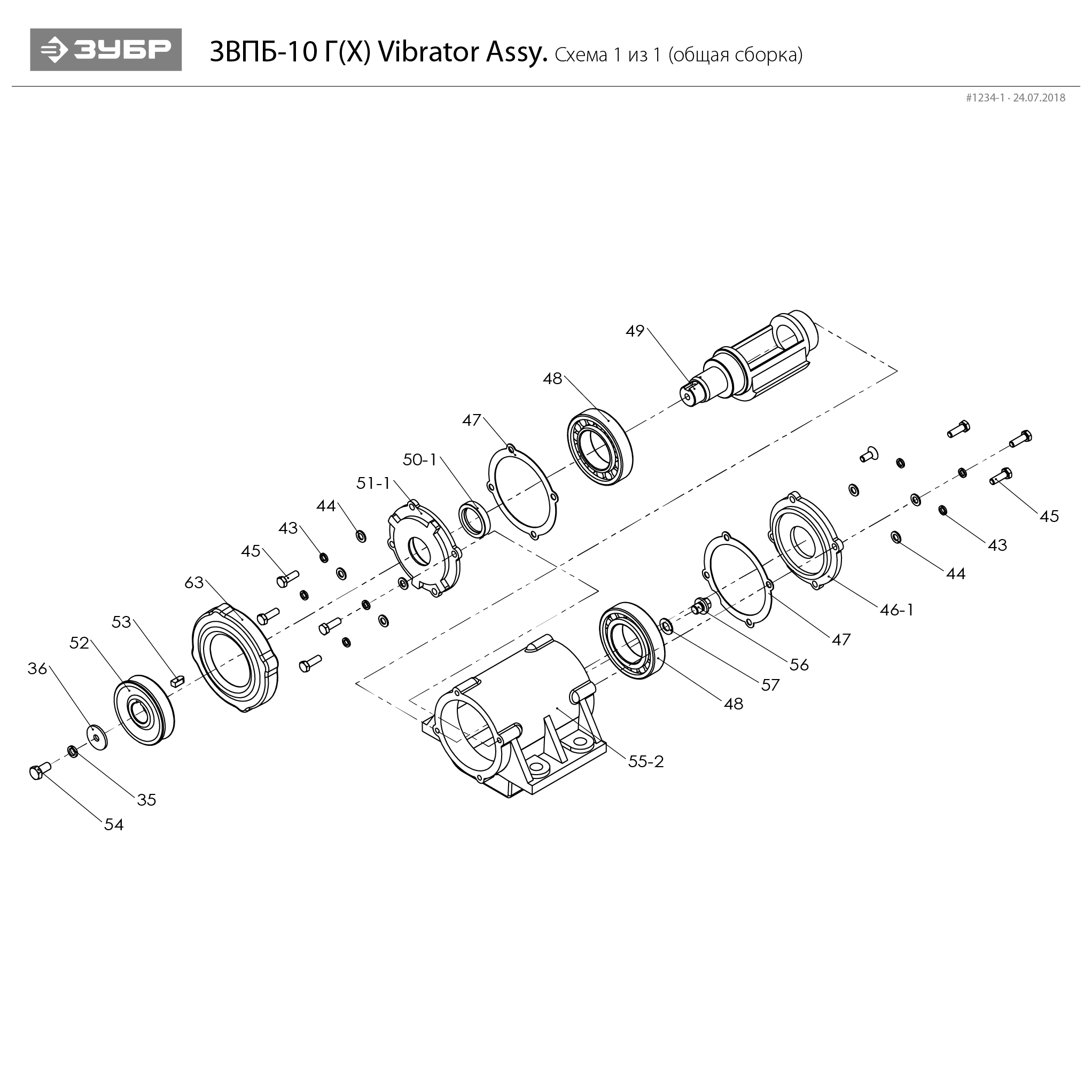

Схема сборки и запчасти Инструмент [ЗВПБ-10 Г]

№	Наименование	Артикул	Цена
1	Основание двигателя (N000-008-151)	N000-008-151	-
2	Рама (N000-008-152)	N000-008-152	-
3	Двигатель в сборе (ДВС) (N000-008-153)	N000-008-153	41 220.62
4	Кожух (N000-008-154)	N000-008-154	-
5	Сцепление в сборе (N000-008-155)	N000-008-155	8 734.76
6	Ручка верхняя (N000-008-156)	N000-008-156	1 871.05
7	Ручка нижняя (N000-008-157)	N000-008-157	-
8	Гайка-барашек М10 (N000-008-158)	N000-008-158	-
9	Шайба D10 (N000-008-159)	N000-008-159	-
10	Шайба (N000-008-160)	N000-008-160	-
11	Болт M12x65 (N000-008-161)	N000-008-161	-
12	Карбюратор (N000-017-197)	N000-017-197	4 122.06
12	Шайба пружинная D12 (N000-008-162)	N000-008-162	-
13	Шайба D12 (N000-008-163)	N000-008-163	-
14	Втулка (N000-008-164)	N000-008-164	-
15	Втулка резиновая (N000-008-165)	N000-008-165	235.4
16	Болт M8x20 (N000-008-166)	N000-008-166	-
17	Шайба пружинная D8 (N000-008-167)	N000-008-167	-
18	Шайба D8 (N000-008-168)	N000-008-168	-
19	Втулка (N000-008-169)	N000-008-169	-
20	Шпонка 4.75x40 (N000-008-170)	N000-008-170	-
21	Втулка (N000-008-171)	N000-008-171	-
22	Шайба D8 (N000-008-172)	N000-008-172	-
23	Болт M8x25 (N000-008-173)	N000-008-173	-
24	Шайба D12 (N000-008-174)	N000-008-174	-
25	Втулка резиновая (N000-008-175)	N000-008-175	-
26	Гайка M12 (N000-008-176)	N000-008-176	-
27	Стопор (N000-008-177)	N000-008-177	-
28	Шайба D10 (N000-008-178)	N000-008-178	-
29	Гайка M10 (N000-008-179)	N000-008-179	-
30	Болт M8x45 (N000-008-180)	N000-008-180	-
31	Гайка M8 (N000-008-181)	N000-008-181	-
32	Рычаг газа (N000-008-182)	N000-008-182	1 077.27
33	Колесо в сборе (N000-008-208)	N000-008-208	3 091.55
34	Ремень A787 (N000-008-184)	N000-008-184	-
35	Шайба D10 (N000-008-185)	N000-008-185	-
36	Шайба D10 (N000-008-186)	N000-008-186	-
37	Амортизатор резиновый (N000-008-187)	N000-008-187	1 151.74
38	Шайба D10 (N000-008-188)	N000-008-188	-
39	Болт M10 (N000-008-189)	N000-008-189	-
40	Ремень клиновой зубчатый 13х762Li (N000-008-190)	N000-008-190	1 109.72
41	Крышка ремня (N000-008-191)	N000-008-191	3 462.53
42	Шатун в сборе (N000-027-704)	N000-027-704	1 799.95
42	Болт M8x16 (N000-008-192)	N000-008-192	-
43	Шайба пружинная D8 (N000-008-193)	N000-008-193	-
44	Кольца поршневые (N000-027-830)	N000-027-830	1 495.23
44	Шайба D8 (N000-008-194)	N000-008-194	-
45	Болт M8x20 (N000-016-613)	N000-016-613	-
45	Поршень (N000-027-831)	N000-027-831	1 585.3
46	Крышка подшипника (N000-008-195)	N000-008-195	-
47	Прокладка (N000-008-196)	N000-008-196	-
48	Подшипник роликовый 6211 (100х55х21) (N000-008-197)	N000-008-197	3 707.66
49	Вал эксцентриковый (N000-008-198)	N000-008-198	6 548.96
50	Сальник D52хd35х7 (N000-009-457)	N000-009-457	1 235.81
50	Сальник D48хd35х10 (N000-008-199)	N000-008-199	689.8
51	Крышка (N000-008-200)	N000-008-200	-
52	Шпонка 8x18 (N000-008-201)	N000-008-201	-
53	Шкив ведомый (N000-008-202)	N000-008-202	-
54	Болт-сапун M10х20 (N000-008-203)	N000-008-203	-
55	Основание (N000-008-204)	N000-008-204	22 041.08
55	Плита опорная (N000-008-204-2)	N000-008-204-2	22 041.08
56	Болт M12x1.25 (N000-008-205)	N000-008-205	-
57	Шайба D12.5 (N000-008-206)	N000-008-206	-
58	Ручка складная (N000-008-207)	N000-008-207	-
59	Привод дросселя (N000-008-183)	N000-008-183	463.73
60	Стартер в сборе (N000-017-199)	N000-017-199	5 017.11
71	Прокладка картера (N000-027-705)	N000-027-705	538.91
88	Магнето H=68 h=58 d=28.5 L=170 (N000-017-200-2)	N000-017-200-2	2 774.28
88	Магнето H=68 h=58 d=28.5 L=180 (N000-017-200)	N000-017-200	2 061.03
б/н	Фильтр воздушный 112x74xh68 (N000-017-198)	N000-017-198	702.58

Инструмент [ЗВПБ-10 Г]

Схема сборки и запчасти Инструмент [ЗВПБ-10 Г]
