Инструмент [ЗВПБ-20 Г]

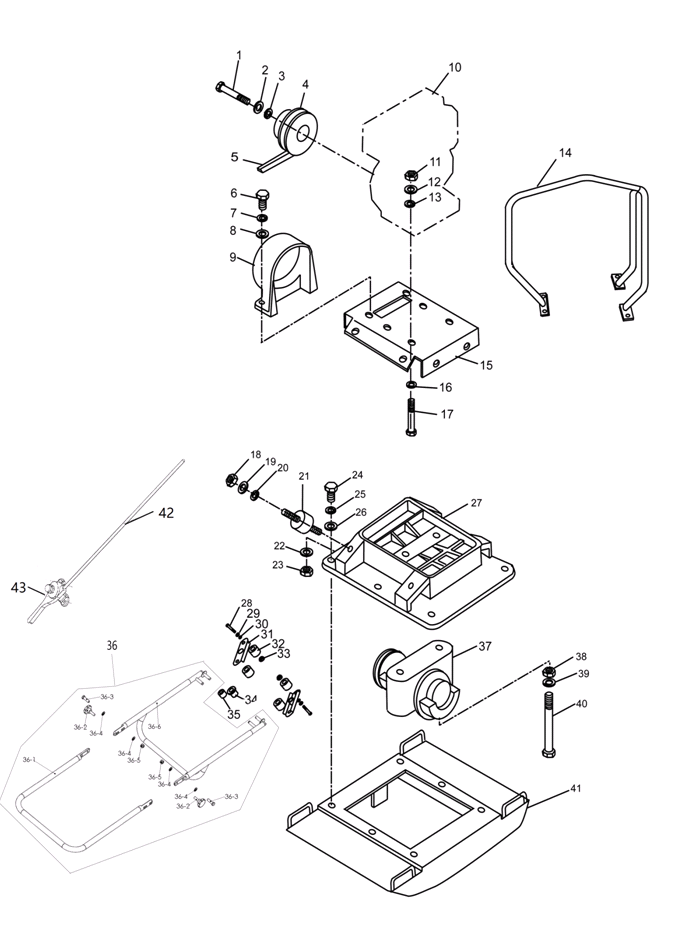

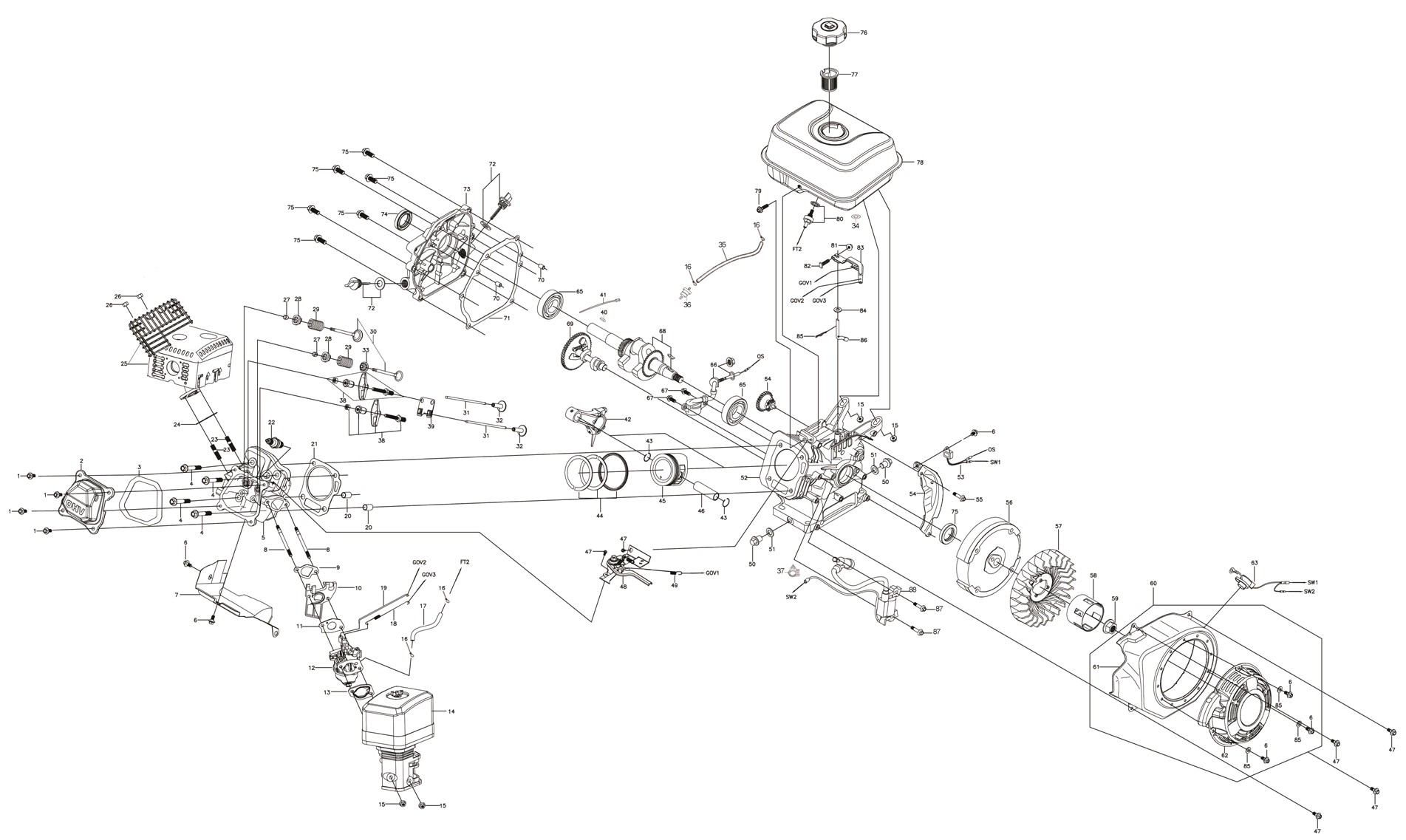

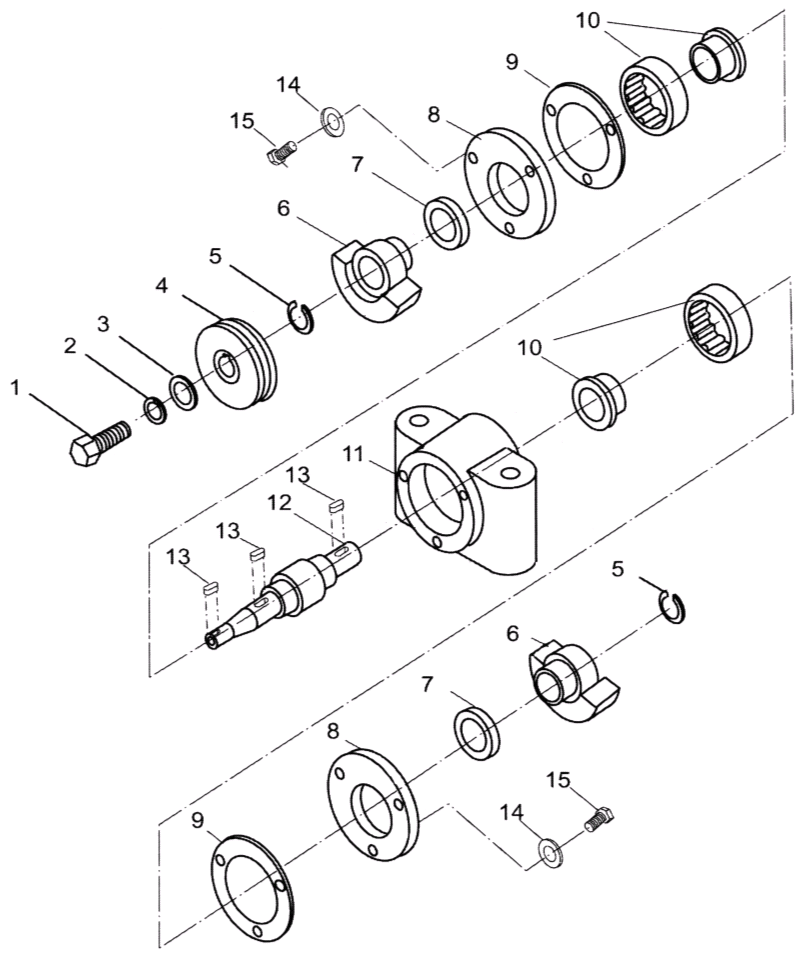

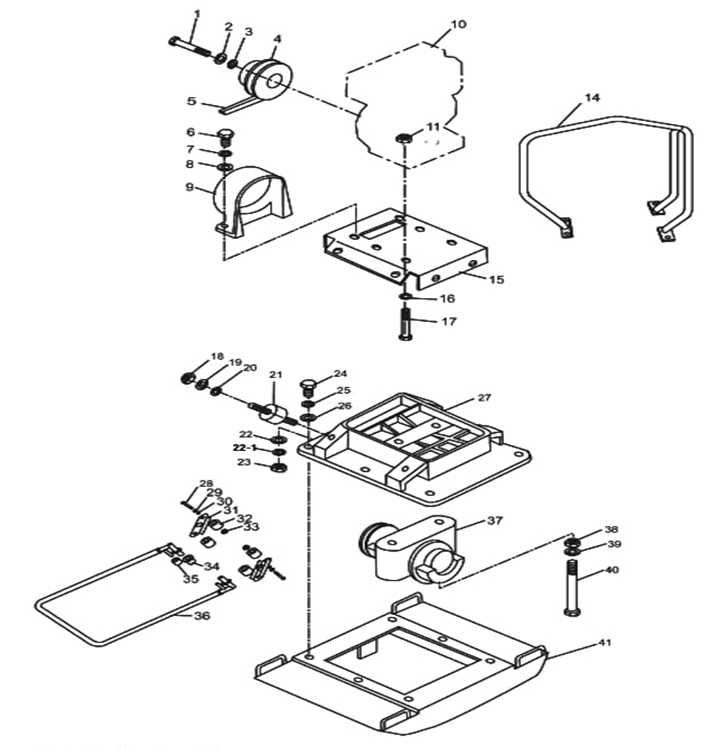

Схема сборки и запчасти Инструмент [ЗВПБ-20 Г]

№	Наименование	Артикул	Цена
1	Болт M8х30 (N000-009-410)	N000-009-410	-
1	Болт M8x20 (N000-009-451)	N000-009-451	-
2	Шайба гровера D8 (N000-009-452)	N000-009-452	-
2	Шайба гровера D8 (N000-009-411)	N000-009-411	-
3	Шайба D8 (N000-009-453)	N000-009-453	-
3	Шайба D10 (N000-009-412)	N000-009-412	-
4	Шкив ведомый (N000-009-454)	N000-009-454	-
4	Сцепление в сборе(ведущий шкив) (N000-009-413)	N000-009-413	7 213.61
5	Кольцо прижимное D24 (N000-009-455)	N000-009-455	-
5	Ремень клиновой зубчатый 13x686Li (N000-009-414)	N000-009-414	1 107.91
6	Эксцентрик (N000-009-456)	N000-009-456	3 497.27
6	Болт M8х20 (N000-009-415)	N000-009-415	-
7	Шайба гровера D8 (N000-009-416)	N000-009-416	-
7	Сальник D52хd35х7 (N000-009-457)	N000-009-457	1 235.81
8	Крышка шкива (N000-009-458)	N000-009-458	-
8	Шайба D8 (N000-009-417)	N000-009-417	-
9	Кожух ремня защитный (N000-009-418)	N000-009-418	2 091.95
9	Шайба бумажная (N000-009-459)	N000-009-459	-
10	Двигатель (N000-009-419)	N000-009-419	41 220.62
10	Подшипник эксцентрика (N000-009-460)	N000-009-460	5 767.13
11	Крепление подшипника (N000-009-461)	N000-009-461	-
11	Контргайка M8 (N000-009-420)	N000-009-420	102
12	Карбюратор (N000-017-197)	N000-017-197	4 122.06
12	Вал первичный (N000-009-462)	N000-009-462	-
13	Шпонка (N000-009-463)	N000-009-463	-
14	Рама защитная (N000-009-421)	N000-009-421	-
14	Шайба гровера D6 (N000-009-464)	N000-009-464	-
15	Основание (N000-009-422)	N000-009-422	-
15	Болт M6x25 (N000-009-465)	N000-009-465	-
16	Шайба D8 (N000-009-423)	N000-009-423	-
17	Болт M8x40 (N000-009-424)	N000-009-424	-
18	Контргайка M8 (N000-009-425)	N000-009-425	-
19	Шайба пружинная D10 (N000-009-426)	N000-009-426	-
20	Шайба D10 (N000-009-427)	N000-009-427	-
21	Виброзащита (N000-009-428)	N000-009-428	1 133.57
22	Шайба D10 (N000-009-429)	N000-009-429	-
22-1	Шайба гровера D10 (N000-009-430)	N000-009-430	-
23	Гайка M10 (N000-009-431)	N000-009-431	-
24	Болт M12x45 (N000-009-432)	N000-009-432	-
25	Шайба пружинная D12 (N000-009-433)	N000-009-433	102
26	Шайба D12 (N000-009-434)	N000-009-434	102
27	Упор вибратора (N000-009-435)	N000-009-435	12 467.43
28	Болт M10 (N000-009-437)	N000-009-437	-
29	Шайба гровера D10 (N000-009-438)	N000-009-438	-
30	Клапан (N000-027-827)	N000-027-827	-
30	Шайба D10 (N000-009-439)	N000-009-439	-
31	Пластина регулировки рукоятки (N000-009-440)	N000-009-440	-
32	Амортизатор (N000-009-441)	N000-009-441	1 164.48
33	Колпачок маслосъемный (N000-027-828)	N000-027-828	-
33	Крепежное кольцо D12 (N000-009-442)	N000-009-442	-
34	Блок резиновый (N000-009-443)	N000-009-443	470.79
35	Втулка резиновая D33.5хD27.5хd20хh29 (N000-009-444)	N000-009-444	453.43
36	Подлокотник складной в сборе (N000-027-695)	N000-027-695	6 293.72
37	Вибратор в сборе (N000-009-436)	N000-009-436	17 539.37
38	Шайба обычная D18 (N000-009-446)	N000-009-446	-
39	Шайба гровера D18 (N000-009-447)	N000-009-447	-
40	Болт M6x150 (N000-009-448)	N000-009-448	-
41	Основание (N000-009-449)	N000-009-449	-
42	Шатун в сборе (N000-027-829)	N000-027-829	-
42	Тросик газа L900xd5мм (N000-027-702)	N000-027-702	549.7
43	Рычаг газа (N000-027-703)	N000-027-703	1 131.71
44	Кольца поршневые (N000-027-830)	N000-027-830	1 495.23
45	Поршень (N000-027-831)	N000-027-831	1 585.3
60	Стартер в сборе (N000-017-199)	N000-017-199	5 017.11
68	Коленвал (N000-027-832)	N000-027-832	-
78	Бензобак (N000-035-009)	N000-035-009	3 091.55
88	Магнето H=68 h=58 d=28.5 L=170 (N000-017-200-2)	N000-017-200-2	2 774.28
88	Магнето H=68 h=58 d=28.5 L=180 (N000-017-200)	N000-017-200	2 061.03
б/н	Фильтр воздушный 112x74xh68 (N000-017-198)	N000-017-198	702.58
