Инструмент [ЗГКЭ-34-1100]

Артикул:

ЗГКЭ-34-1100

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

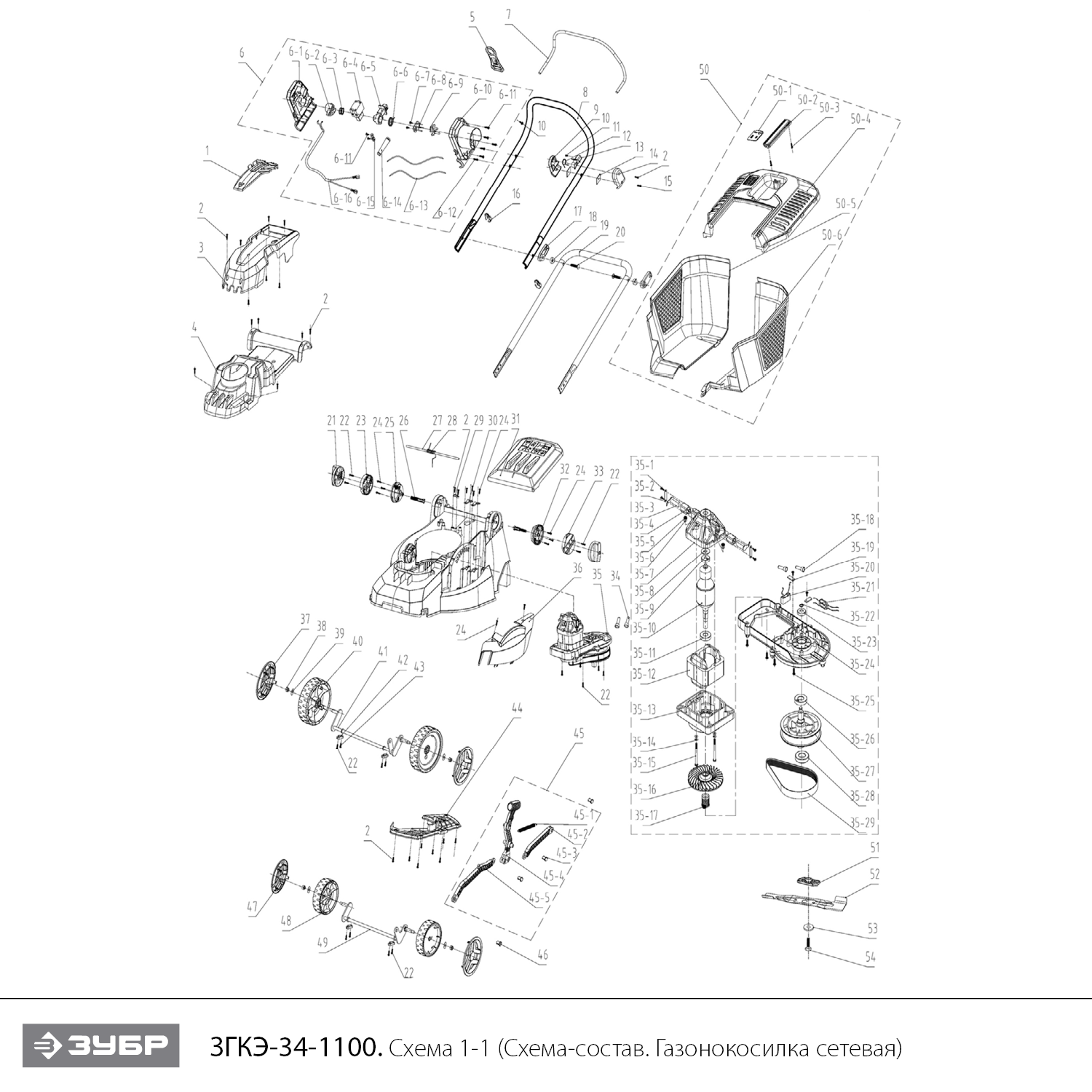

Схема сборки и запчасти Инструмент [ЗГКЭ-34-1100]

№	Наименование	Артикул	Цена
1	Накладка декоративная	N000-006-699	-	+
2	Саморез 4x14	N000-006-700	-	+
3	Крышка верхняя	N000-006-701	-	+
4	Крышка двигателя	N000-006-702	-	+
5	Подвес	N000-006-703	-	+
6	Корпус выключателя в сборе	N000-006-704	-	+
6.01	Крышка корпуса выключателя верхняя	N000-006-705	-	+
6.02	Кнопка выключателя	N000-006-706	452.08	+
6.03	Пружина выключателя	N000-006-707	-	+
6.04	Выключатель FA4-12/2BD,12(12)A,250V,5E4	V000-000-555	544.35	+
6.05	Крепление выключателя	N000-006-708	-	+
6.06	Пружина выключателя	N000-006-709	-	+
6.07	Саморез 3х10	N000-006-710	-	+
6.08	Прижим	N000-006-711	-	+
6.09	Крепление	N000-006-712	-	+
6.10	Крышка корпуса выключателя нижняя	N000-006-713	-	+
6.11	Винт M4х14	N000-006-714	-	+
6.12	Саморез 4х20	N000-006-715	-	+
6.13	Провод соединительный	V000-000-556	-	+
6.14	Воротник шнура	N000-006-716	-	+
6.15	Прижим шнура	N000-006-717	-	+
6.16	Шнур сетевой	V000-000-557	-	+
7	Рычаг выключателя	N000-006-718	-	+
8	Рукоять верхняя	N000-006-719	-	+
9	Крышка основания рычага выключателя правая	N000-006-720	-	+
10	Винт M3х12	N000-006-721	-	+
11	Пружина	N000-006-722	-	+
12	Основание рычага	N000-006-723	-	+
13	Шайба уплотнительная	N000-006-724	-	+
14	Крышка основания рычага выключателя левая	N000-006-725	-	+
15	Саморез 4х25	N000-006-726	-	+
16	Крюк провода	N000-006-727	-	+
17	Рычаг	N000-006-728	-	+
18	Шайба	N000-006-729	-	+
19	Рукоять нижняя	N000-006-730	-	+
20	Болт	N000-006-731	-	+
21	Рычаг нижний	N000-006-732	-	+
22	Саморез 5х16	N000-006-733	-	+
23	Регулировочная шестерня правая	N000-006-734	-	+
24	Саморез 4х16	N000-006-735	-	+
25	Шестерня фиксированная правая	N000-006-736	-	+
26	Винт M8х55	N000-006-737	-	+
27	Вал задней крышки	N000-006-738	-	+
28	Пружина задней крышки	N000-006-739	-	+
29	Прижим шнура	N000-006-740	-	+
30	Прижим рукоятки	N000-006-741	-	+
31	Крышка задняя	N000-006-742	-	+
32	Шестерня фиксированная левая	N000-006-743	-	+
33	Шестерня регулировочная левая	N000-006-744	-	+
34	Разъем	N000-006-745	-	+
35	Двигатель в сборе	V000-000-558	3 030.93	+
35.01	Винт M3х12	N000-006-746	-	+
35.02	Прижим щеткодержателя	N000-006-747	-	+
35.03	Щетка графитовая (пара) 6х11х18	N000-006-748	599.7	+
35.04	Щеткодержатель в сборе L26 (пара)	N000-006-749	387.51	+
35.05	Гайка	N000-006-750	-	+
35.06	Шайба	N000-006-751	-	+
35.07	Опора двигателя задняя	N000-006-752	-	+
35.08	Шайба	N000-006-753	-	+
35.09	Подшипник шариковый 627-2Z (22х7х7) Outdo	N000-006-754	313.68	+
35.10	Ротор в сборе	N000-006-755	3 976.47	+
35.11	Подшипник 6001Z	N000-006-756	-	+
35.12	Статор в сборе	N000-006-757	3 275.3	+
35.13	Корпус статора	N000-006-758	-	+
35.14	Шайба прижимная	N000-006-759	110.72	+
35.15	Винт статора	N000-006-760	-	+
35.16	Вентилятор	N000-006-761	-	+
35.17	Шкив малый	N000-006-762	159.62	+
35.18	Разъем	N000-006-763	-	+
35.19	Прижим	N000-006-764	-	+
35.20	Конденсатор	V000-000-559	-	+
35.21	Индуктивность	V000-000-560	-	+
35.22	Ось с фиксирующими кольцами	N000-006-765	-	+
35.23	Подшипник 608	N000-006-766	-	+
35.24	Опора двигателя	N000-006-767	-	+
35.25	Саморез 5х16	N000-006-768	-	+
35.26	Подшипник шариковый 6002 (32x15x9)	N000-006-769	-	+
35.27	Шкив большой	N000-006-770	735.53	+
35.28	Подшипник 6003	N000-006-771	-	+
35.29	Ремень поликлиновой PJ416/164J 6 ручьев	N000-006-772	500.78	+
36	Окно сервисное	N000-006-773	-	+
37	Колпак задних колес	N000-006-774	-	+
38	Самоконтрящаяся гайка	N000-006-775	-	+
39	Уплотнение	N000-006-776	-	+
40	Колесо заднее	N000-006-777	-	+
41	Ось задних колес в сборе	N000-006-778	-	+
42	Пластина крепления оси	N000-006-779	-	+
43	Саморез 5х16	N000-006-780	-	+
44	Дека	N000-006-781	-	+
45	Рукоять регулировки высоты в сборе	N000-006-782	500.78	+
45.1	Пружина	N000-006-783	-	+
45.2	Вал регулировки высоты	N000-006-784	-	+
45.3	Штифт пластиковый	N000-006-785	-	+
45.4	Рукоять регулировочная	N000-006-786	-	+
45.5	Вал регулировки высоты	N000-006-787	-	+
46	Штифт пластиковый	N000-006-788	-	+
47	Колпак передних колес	N000-006-789	-	+
48	Колесо переднее	N000-006-790	-	+
49	Вал передних колес в сборе	N000-006-791	-	+
50	Травосборник в сборе	N000-006-792	-	+
50.1	Индикатор наполнености травосборника	N000-006-793	-	+
50.2	Ручка травосборника	N000-006-794	-	+
50.3	Саморез 4х14	N000-006-795	-	+
50.4	Крышка травосборника верхняя	N000-006-796	-	+
50.5	Крышка травосборника правая	N000-006-797	-	+
50.6	Крышка травосборника левая	N000-006-798	-	+
51	Пластина крепления ножа	N000-006-799	-	+
52	Нож газонокосилки L335 474 533 YAT	N000-006-800	707.22	+
53	Защелка ножа	N000-006-801	-	+
54	Болт крепления ножа	N000-006-802	-	+
